Trong các công trình thương mại, văn phòng, trung tâm dịch vụ hoặc tòa nhà công cộng, khu vực thang cuốn luôn là điểm có mật độ di chuyển cao và yêu cầu rất nghiêm ngặt về an toàn. Vì vậy, hạng mục khung tay vịn kính thang cuốn và hàng rào an toàn không chỉ cần đảm bảo tính thẩm mỹ, mà còn phải đáp ứng chính xác các yêu cầu kỹ thuật trong quá trình chế tạo và thi công.
Để hạng mục này được triển khai hiệu quả, bản vẽ kỹ thuật cần thể hiện rõ: vị trí lắp đặt, kích thước tổng thể, chi tiết mặt bằng, mặt đứng, mặt cắt, cấu tạo khung, kính, bản mã, liên kết và các thông số phục vụ gia công – lắp đặt tại công trường.
Với kinh nghiệm triển khai bản vẽ kỹ thuật bằng AutoCAD 2D, CMC Architects Việt Nam mang đến bộ bản vẽ chế tạo – thi công rõ ràng, chính xác và dễ ứng dụng trong thực tế.
Khung tay vịn kính thang cuốn và hàng rào an toàn là gì?
Khung tay vịn kính thang cuốn là hệ khung dùng để cố định, bảo vệ và hoàn thiện khu vực xung quanh thang cuốn. Hạng mục này thường kết hợp giữa kính, khung kim loại, tay vịn, bản mã và hệ liên kết với sàn hoặc kết cấu xung quanh.
Trong khi đó, hàng rào an toàn có vai trò phân định khu vực di chuyển, tạo ranh giới bảo vệ và hỗ trợ kiểm soát an toàn cho người sử dụng. Đây là hạng mục thường xuất hiện tại các vị trí gần thang cuốn, khu vực thông tầng, lối dẫn, sảnh thương mại hoặc các không gian có yêu cầu bảo vệ đặc biệt.
Một bộ bản vẽ chuyên nghiệp cần giúp đội sản xuất và thi công nắm rõ:
- Vị trí lắp đặt từng đoạn khung.
- Kích thước tổng thể và kích thước chi tiết.
- Cao độ hoàn thiện.
- Quy cách vật liệu.
- Vị trí kính, khung, tay vịn và phụ kiện liên kết.
- Chi tiết bản mã, bulong, vít và điểm neo.
- Cách xử lý các đoạn góc, đoạn chuyển hướng và điểm kết thúc.
Tầm quan trọng của bản vẽ chế tạo – thi công trong hạng mục thang cuốn

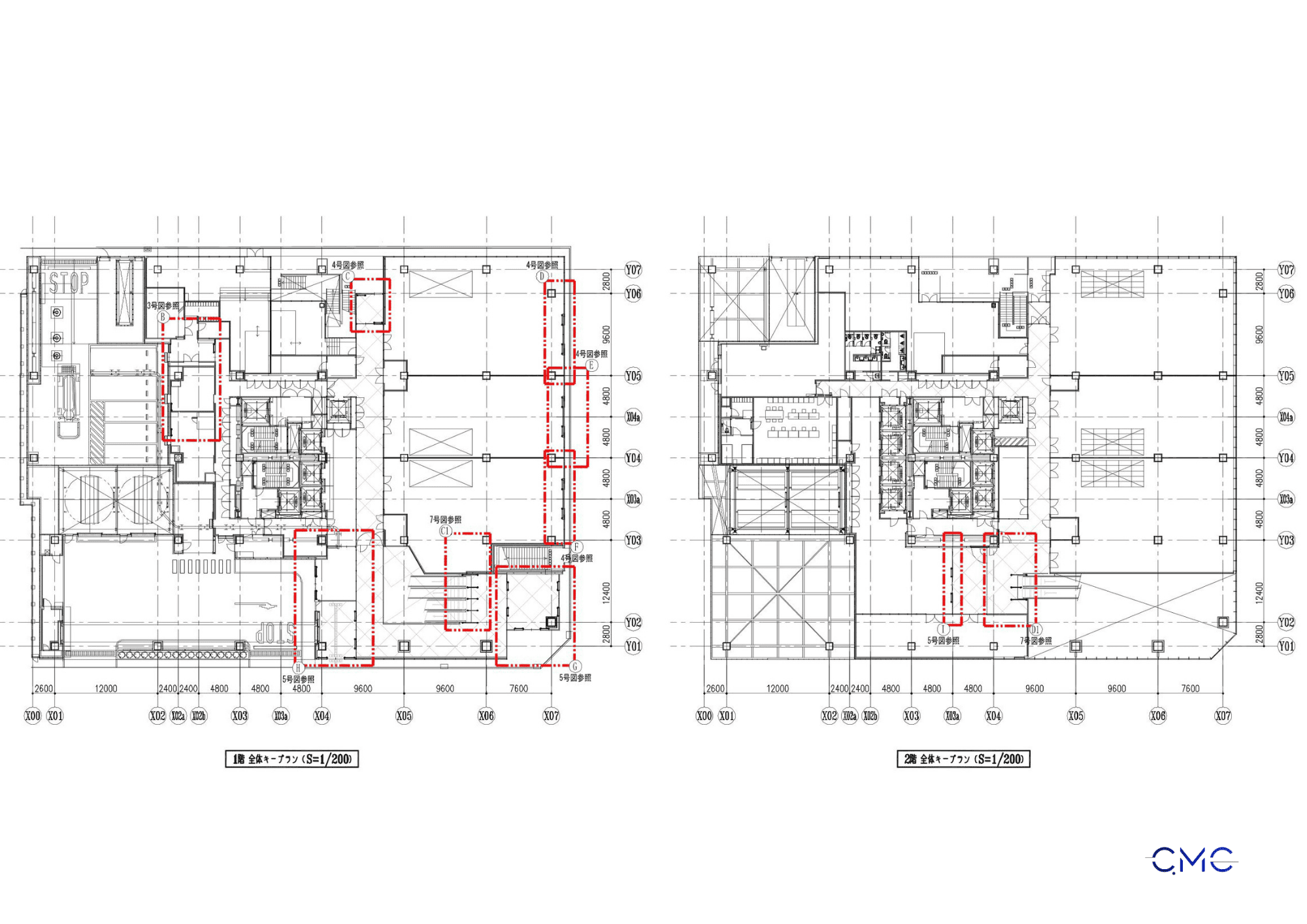

Chú thích ảnh: Mặt bằng tổng thể tầng 1 và tầng 2 thể hiện các vị trí lắp đặt khung tay vịn kính và hàng rào an toàn.
Khác với các chi tiết trang trí thông thường, hạng mục khung tay vịn kính thang cuốn và hàng rào an toàn liên quan trực tiếp đến khu vực người dùng di chuyển hằng ngày. Vì vậy, sai lệch nhỏ về kích thước, cao độ hoặc vị trí liên kết đều có thể gây ảnh hưởng đến tiến độ thi công, chất lượng hoàn thiện và mức độ an toàn của công trình.
Bản vẽ chế tạo – thi công chi tiết giúp:
- Hạn chế sai sót khi gia công tại xưởng.
- Giúp đội thi công xác định đúng vị trí lắp đặt.
- Kiểm soát chính xác chiều cao, khoảng cách và cao độ.
- Đồng bộ thông tin giữa thiết kế, sản xuất và công trường.
- Rút ngắn thời gian xử lý phát sinh trong quá trình lắp đặt.
- Hỗ trợ nghiệm thu công trình rõ ràng và chuyên nghiệp hơn.
Mặt bằng tổng thể – Xác định chính xác vị trí lắp đặt
Trong bộ bản vẽ kỹ thuật, mặt bằng tổng thể là phần giúp xác định phạm vi triển khai của hạng mục. Với công trình có nhiều tầng, nhiều khu vực thang cuốn và nhiều vị trí hàng rào an toàn, mặt bằng tổng thể giúp người đọc nhanh chóng nắm được toàn bộ khu vực cần thi công.
Thông qua mặt bằng, đội kỹ thuật có thể kiểm tra:
- Vị trí lắp đặt theo từng tầng.
- Khu vực thang cuốn cần bố trí khung kính.
- Các đoạn hàng rào an toàn theo từng trục.
- Kích thước định vị theo mặt bằng kiến trúc.
- Sự liên kết giữa hạng mục kim loại và không gian xung quanh.
Đây là cơ sở quan trọng để triển khai các bản vẽ chi tiết tiếp theo như mặt đứng, mặt cắt và chi tiết liên kết.

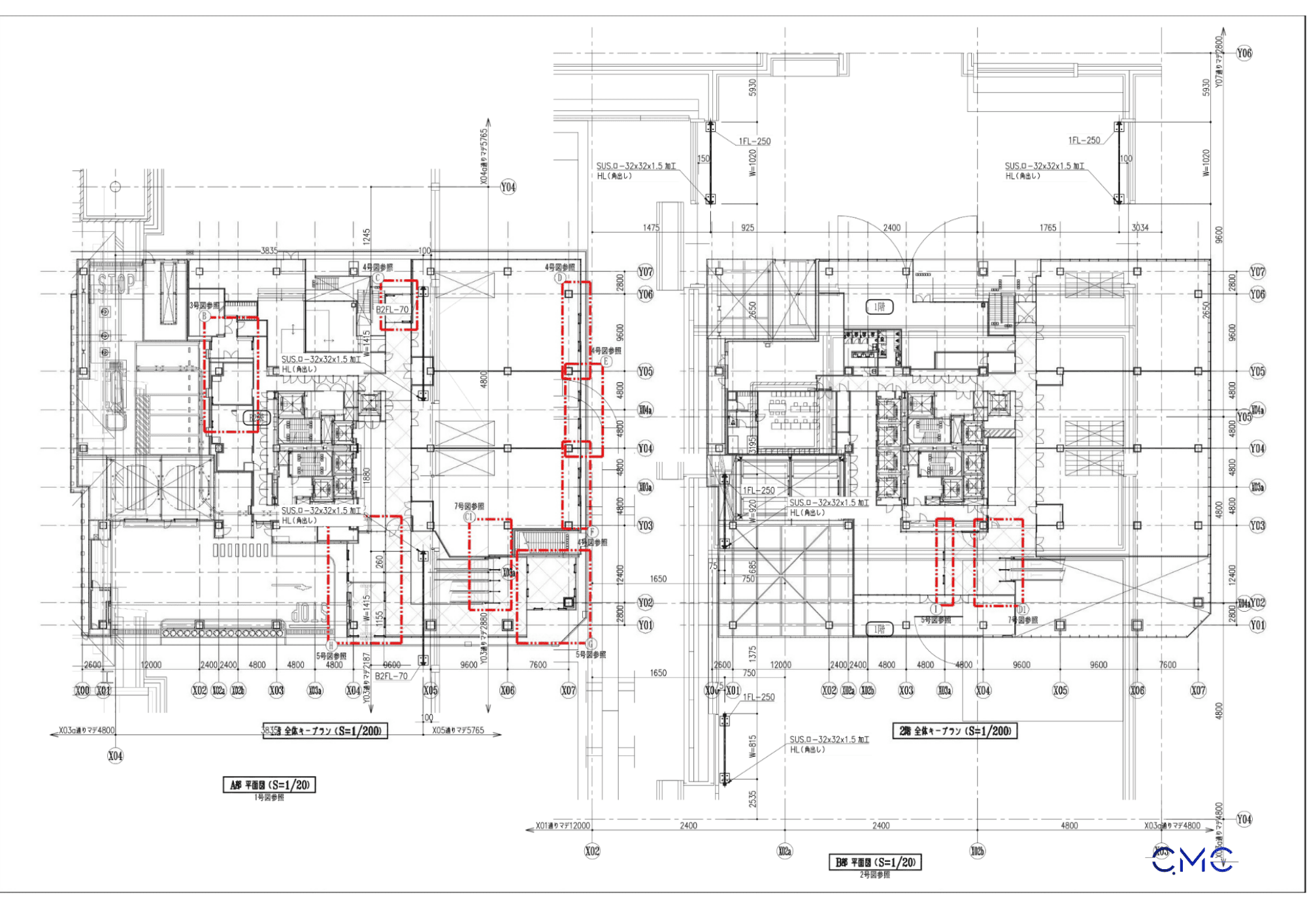

Chú thích ảnh: Bản vẽ mặt bằng chi tiết giúp xác định từng vị trí lắp đặt khung tay vịn kính và hàng rào an toàn trong công trình.
Mặt bằng chi tiết – Kiểm soát từng khu vực thi công
Sau khi xác định phạm vi tổng thể, bản vẽ mặt bằng chi tiết giúp làm rõ từng khu vực lắp đặt cụ thể. Đây là phần đặc biệt quan trọng đối với các hạng mục có nhiều đoạn khung, nhiều điểm liên kết và nhiều vị trí tiếp giáp với tường, cột hoặc sàn.
Trong bản vẽ mặt bằng chi tiết, các đường kích thước, trục định vị và ký hiệu liên kết cần được thể hiện rõ để đội thi công có thể đối chiếu trực tiếp với hiện trường. Nhờ đó, việc lắp đặt được kiểm soát tốt hơn, hạn chế nhầm vị trí hoặc sai lệch khi thi công.

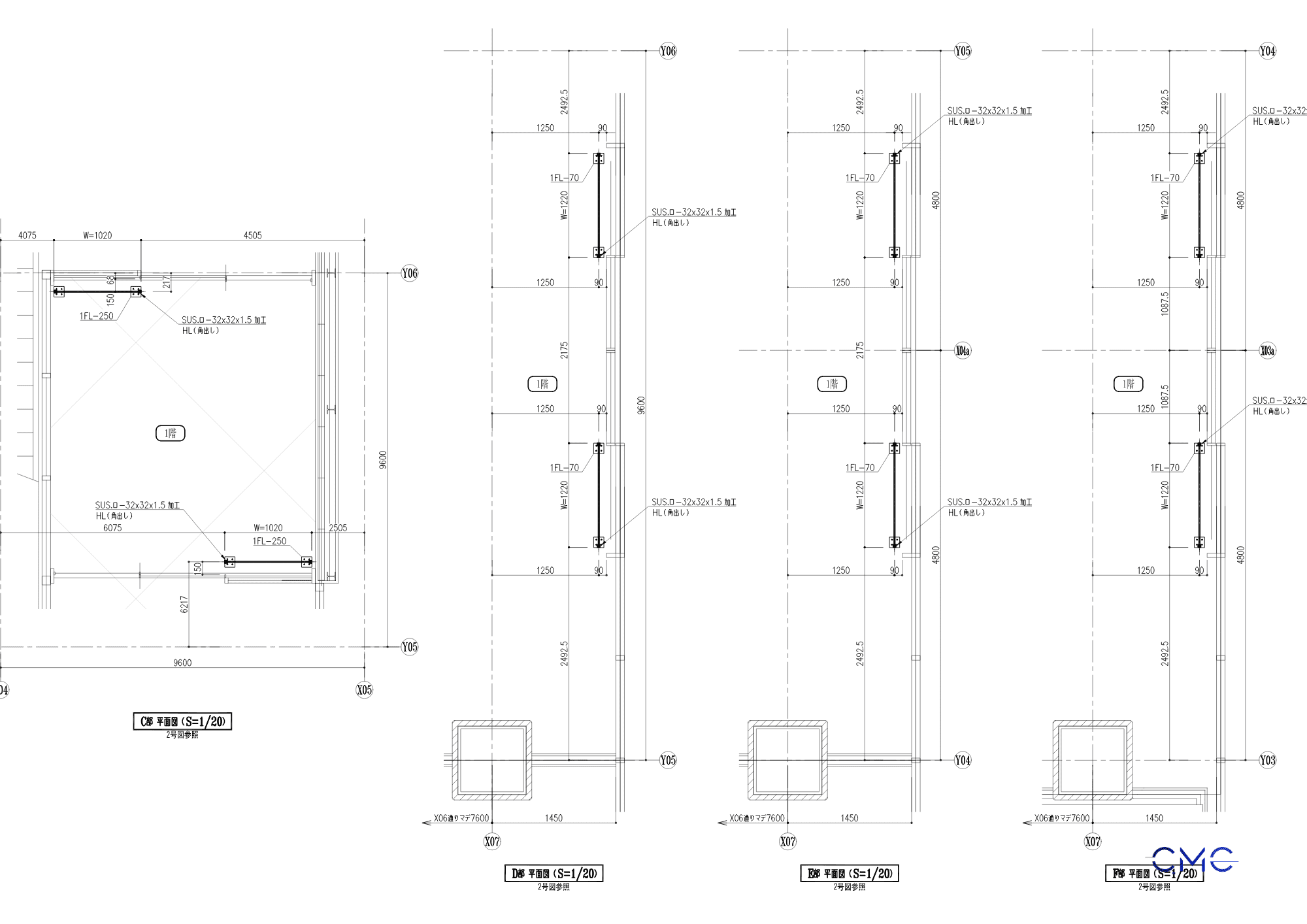

Chú thích ảnh: Mặt bằng chi tiết các khu vực lắp đặt hàng rào an toàn và khung kính quanh thang cuốn
Bản vẽ khu vực thang cuốn – Làm rõ hướng tuyến và điểm liên kết
Khu vực thang cuốn thường có hình dạng phức tạp hơn so với các đoạn thẳng thông thường. Các chi tiết có thể đi theo phương nghiêng, chuyển hướng hoặc tiếp giáp với phần kiến trúc hoàn thiện. Vì vậy, bản vẽ cần thể hiện rõ hướng tuyến, chiều dài từng đoạn, vị trí tay vịn và khoảng cách lắp đặt.
Một bản vẽ rõ ràng giúp đội gia công hiểu đúng cấu tạo từng đoạn trước khi sản xuất, đồng thời giúp đội lắp đặt kiểm tra được cao độ và vị trí khi triển khai tại công trường.

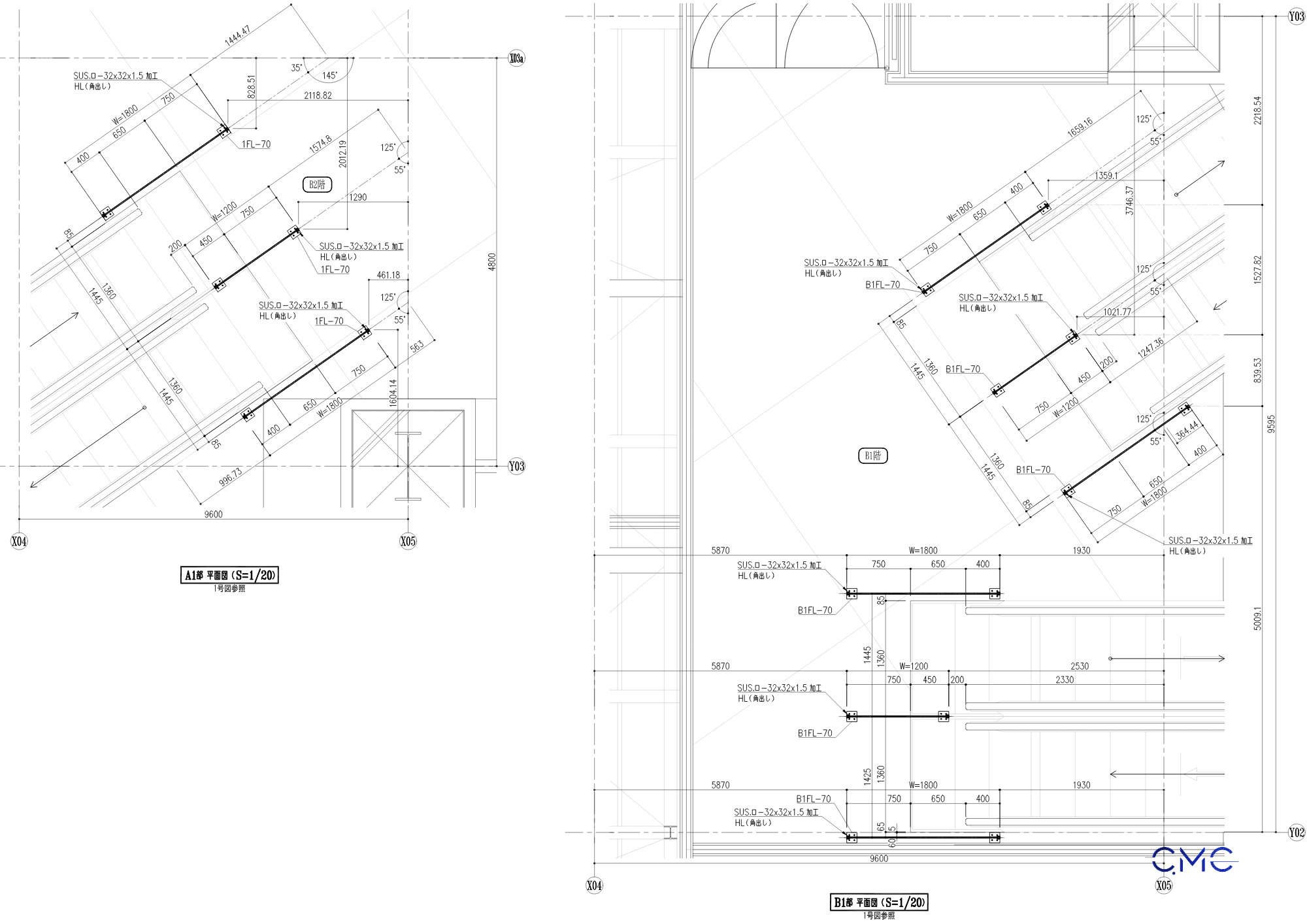

Chú thích ảnh: Mặt bằng khu vực thang cuốn thể hiện hướng tuyến khung tay vịn kính và các điểm liên kết.
Mặt đứng – Thể hiện chiều cao và hình dáng hoàn thiện
Mặt đứng là phần giúp thể hiện trực quan hình dáng sau khi hạng mục hoàn thiện. Với khung tay vịn kính thang cuốn và hàng rào an toàn, mặt đứng cần thể hiện rõ chiều cao kính, chiều cao khung, vị trí tay vịn, khoảng cách giữa các chi tiết và tỷ lệ tổng thể của hạng mục.
Mặt đứng rõ ràng giúp:
- Kiểm soát chiều cao hoàn thiện.
- Đảm bảo hình thức đồng bộ giữa các đoạn.
- Hạn chế sai lệch khi gia công khung.
- Giúp chủ đầu tư và đội thi công dễ hình dung sản phẩm sau lắp đặt.
Đây là phần không thể thiếu trong bộ bản vẽ chế tạo – thi công hạng mục kim loại kiến trúc.
Mặt cắt – Làm rõ cấu tạo kỹ thuật
Mặt cắt là phần giúp giải thích cấu tạo bên trong của hạng mục. Nếu mặt bằng cho biết vị trí, mặt đứng cho biết hình dáng, thì mặt cắt cho biết cách các bộ phận được liên kết với nhau.
Trong bản vẽ mặt cắt, các thông tin quan trọng thường bao gồm:
- Cấu tạo khung kim loại.
- Độ dày kính.
- Vị trí tay vịn.
- Khoảng cách giữa kính và khung.
- Chi tiết liên kết với sàn hoặc kết cấu xung quanh.
- Cao độ lắp đặt.
- Quy cách bản mã, bulong và phụ kiện cố định.
Mặt cắt càng rõ ràng, quá trình thi công càng thuận lợi và dễ kiểm soát chất lượng.

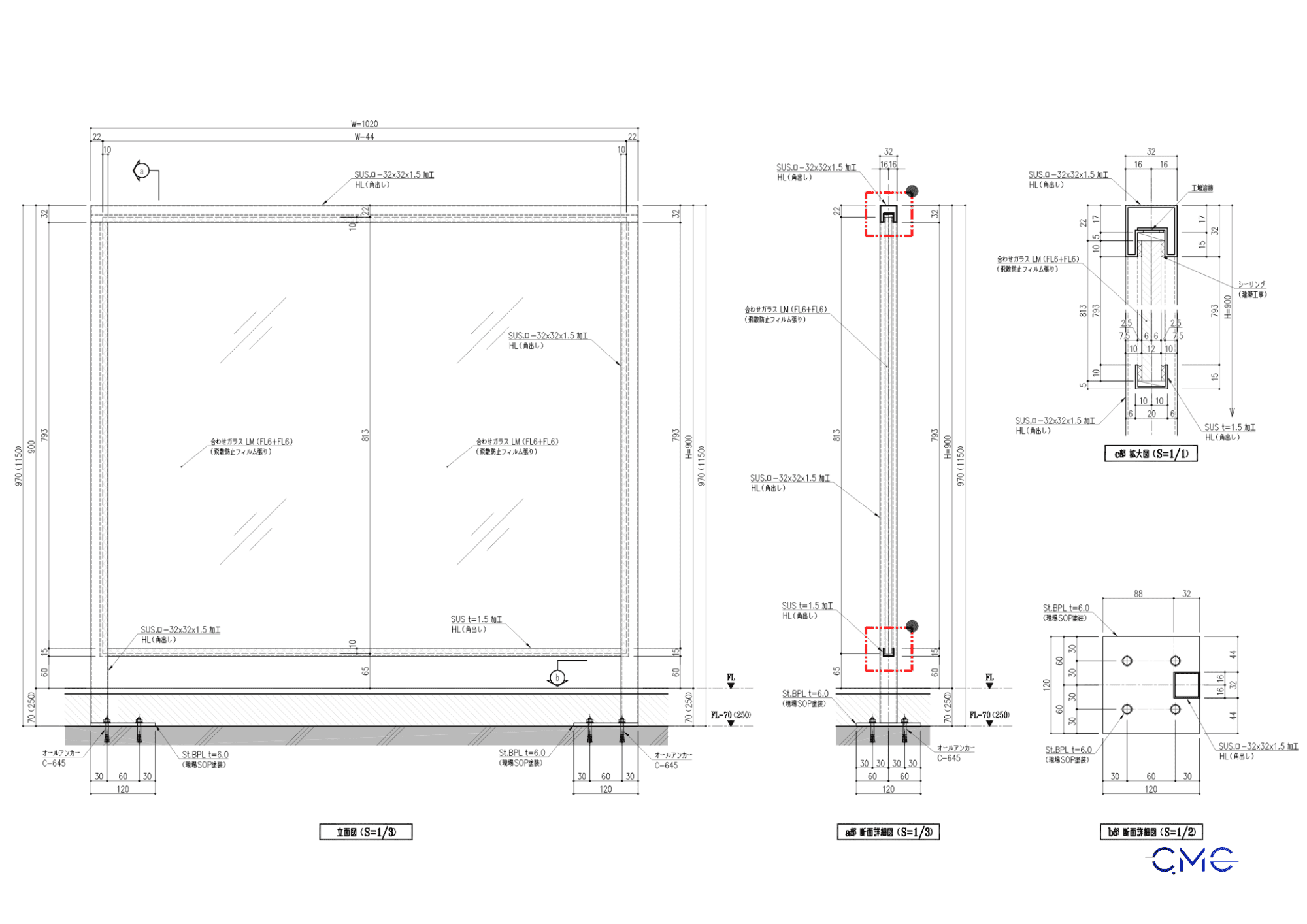

Chú thích ảnh: Mặt đứng và mặt cắt chi tiết thể hiện cấu tạo khung, kính, bản mã và liên kết chân đế.
Chi tiết liên kết – Yếu tố quyết định độ an toàn
Đối với hạng mục sử dụng kính và khung kim loại, chi tiết liên kết là yếu tố có ảnh hưởng lớn đến độ ổn định và an toàn khi sử dụng. Các vị trí liên kết chân đế, bản mã, bulong, vít cố định và điểm tiếp giáp với sàn cần được thể hiện rõ trên bản vẽ.
Một chi tiết liên kết tốt giúp:
- Tăng độ chắc chắn cho hệ khung.
- Đảm bảo kính được cố định đúng kỹ thuật.
- Hạn chế rung lắc hoặc sai lệch trong quá trình sử dụng.
- Giúp đội thi công lắp đặt đúng theo yêu cầu thiết kế.
- Hỗ trợ kiểm tra và nghiệm thu sau thi công.
CMC Architects Việt Nam luôn chú trọng trình bày các chi tiết liên kết theo hướng rõ ràng, dễ đọc và phù hợp với thực tế gia công – lắp đặt.

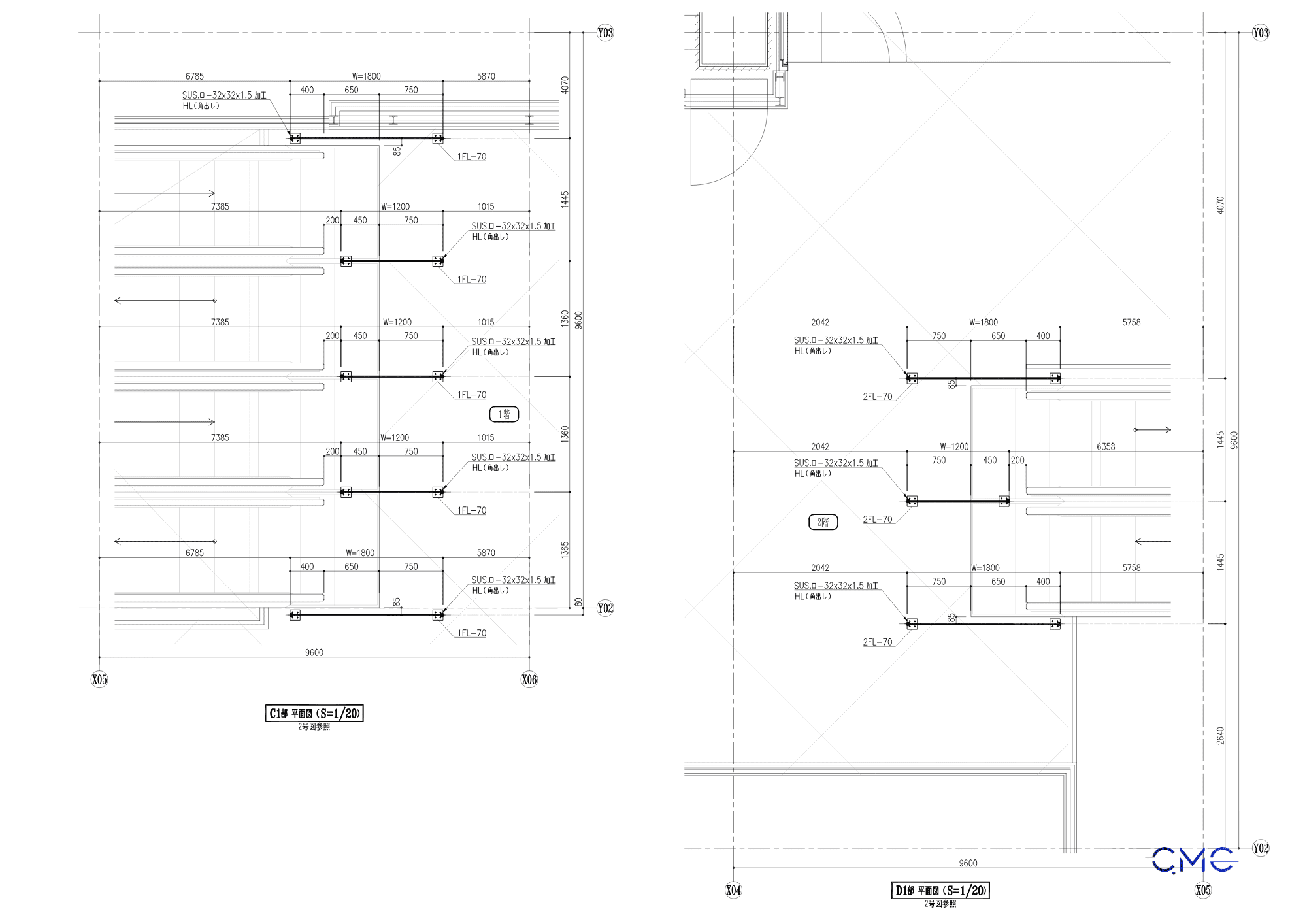

Chú thích ảnh: Bản vẽ mặt bằng chi tiết thể hiện các điểm liên kết, kích thước và vị trí khung tay vịn kính.
Vai trò của AutoCAD 2D trong bản vẽ chế tạo – thi công
AutoCAD 2D vẫn là công cụ quan trọng trong việc triển khai bản vẽ kỹ thuật cho các hạng mục kim loại kiến trúc. Với khả năng thể hiện rõ đường nét, kích thước, ký hiệu, ghi chú kỹ thuật và chi tiết phóng to, AutoCAD 2D giúp bản vẽ trở thành tài liệu dễ sử dụng cho cả xưởng sản xuất và công trường.
Đối với các hạng mục như khung tay vịn kính, hàng rào an toàn, lan can, cầu thang thép, thang leo, panel, louver hoặc khung cửa, bản vẽ AutoCAD 2D giúp:
- Gia công đúng kích thước.
- Lắp đặt đúng vị trí.
- Kiểm soát chi tiết liên kết.
- Dễ dàng kiểm tra và chỉnh sửa khi cần.
- Tạo hồ sơ kỹ thuật rõ ràng để bàn giao.
CMC Architects Việt Nam – Giải pháp bản vẽ kỹ thuật rõ ràng và thực tế
CMC Architects Việt Nam tập trung vào việc triển khai bản vẽ kỹ thuật, bản vẽ chế tạo và bản vẽ thi công cho các hạng mục thép, kính, inox, nhôm và kim loại kiến trúc.
Chúng tôi hiểu rằng một bộ bản vẽ tốt không chỉ đẹp về bố cục, mà quan trọng hơn là phải chính xác, dễ đọc và có thể áp dụng trực tiếp vào quá trình sản xuất – thi công.
Với mỗi dự án, CMC Architects Việt Nam luôn chú trọng:
- Bố cục bản vẽ rõ ràng.
- Kích thước thể hiện đầy đủ.
- Chi tiết liên kết dễ hiểu.
- Thông tin vật liệu rõ ràng.
- Bản vẽ phù hợp với thực tế công trường.
- Hỗ trợ quá trình gia công, lắp đặt và nghiệm thu.
Kết luận
Bản vẽ chế tạo – thi công khung tay vịn kính thang cuốn và hàng rào an toàn là tài liệu kỹ thuật quan trọng giúp kiểm soát toàn bộ quá trình từ thiết kế, sản xuất đến lắp đặt. Một bộ bản vẽ rõ ràng sẽ giúp giảm sai sót, tiết kiệm thời gian, tối ưu chi phí và nâng cao chất lượng hoàn thiện công trình.
Nếu bạn đang cần triển khai bản vẽ kỹ thuật cho các hạng mục thang cuốn, tay vịn kính, hàng rào an toàn, lan can, cầu thang thép hoặc các chi tiết kim loại kiến trúc, CMC Architects Việt Nam sẵn sàng đồng hành cùng bạn bằng giải pháp bản vẽ chính xác, chuyên nghiệp và thực tế.
Bạn đang cần triển khai bản vẽ cho hạng mục nào trong công trình? Hãy liên hệ với CMC Architects Việt Nam để được tư vấn giải pháp phù hợp.
