Trong một công trình, bảng tên không chỉ là chi tiết nhận diện. Đây còn là điểm chạm đầu tiên giúp người nhìn cảm nhận được sự chỉn chu, chuyên nghiệp và giá trị thẩm mỹ của toàn bộ dự án. Đặc biệt với các công trình nhà ở, căn hộ, văn phòng hoặc công trình thương mại, panel nhôm bảng tên công trình cần được thiết kế rõ ràng từ kích thước, vật liệu, vị trí lắp đặt cho đến chi tiết liên kết.
Tại CMC Architects Việt Nam, bản vẽ chế tạo – thi công panel nhôm bảng tên công trình được triển khai với mục tiêu giúp quá trình gia công và lắp đặt diễn ra chính xác, hạn chế sai sót và đảm bảo thành phẩm đạt đúng yêu cầu thiết kế.
1. Panel nhôm bảng tên công trình là gì?
Panel nhôm bảng tên công trình là hạng mục kim loại kiến trúc được sử dụng để thể hiện tên dự án, tên tòa nhà, khu căn hộ, văn phòng hoặc công trình thương mại. Hạng mục này thường được lắp đặt tại khu vực mặt tiền, cổng vào, sảnh chính hoặc vị trí dễ quan sát.
Không giống một bảng tên thông thường, panel nhôm trong công trình cần đáp ứng đồng thời nhiều yếu tố:
- Đúng kích thước thiết kế
- Đúng vị trí lắp đặt trên mặt đứng công trình
- Đúng vật liệu và hoàn thiện bề mặt
- Đảm bảo liên kết chắc chắn
- Phù hợp với tổng thể kiến trúc
- Dễ gia công, dễ thi công và dễ kiểm tra ngoài công trường
Vì vậy, bản vẽ chế tạo – thi công đóng vai trò rất quan trọng để biến ý tưởng thiết kế thành sản phẩm thực tế.
2. Vì sao bản vẽ panel nhôm cần được triển khai chi tiết?
Panel nhôm bảng tên thường có kích thước không quá lớn, nhưng lại yêu cầu độ chính xác cao. Chỉ cần sai lệch nhỏ về kích thước tấm, vị trí lỗ khoan, khoảng cách liên kết hoặc cao độ lắp đặt, thành phẩm có thể không khớp với vị trí thực tế.
Một bộ bản vẽ chi tiết giúp các bên liên quan hiểu rõ:
- Panel được lắp ở đâu trong tổng thể công trình
- Kích thước tổng thể của bảng tên
- Cấu tạo lớp panel nhôm và khung đỡ phía sau
- Vị trí bắt vít, neo, bản mã hoặc chi tiết liên kết
- Cao độ lắp đặt so với sàn, tường hoặc mặt bằng hoàn thiện
- Cách xử lý mép panel, góc nghiêng và vị trí tiếp giáp
Khi thông tin được thể hiện rõ ràng ngay từ bản vẽ, xưởng gia công có thể sản xuất chính xác hơn, đội thi công cũng dễ dàng lắp đặt đúng vị trí ngoài công trường.

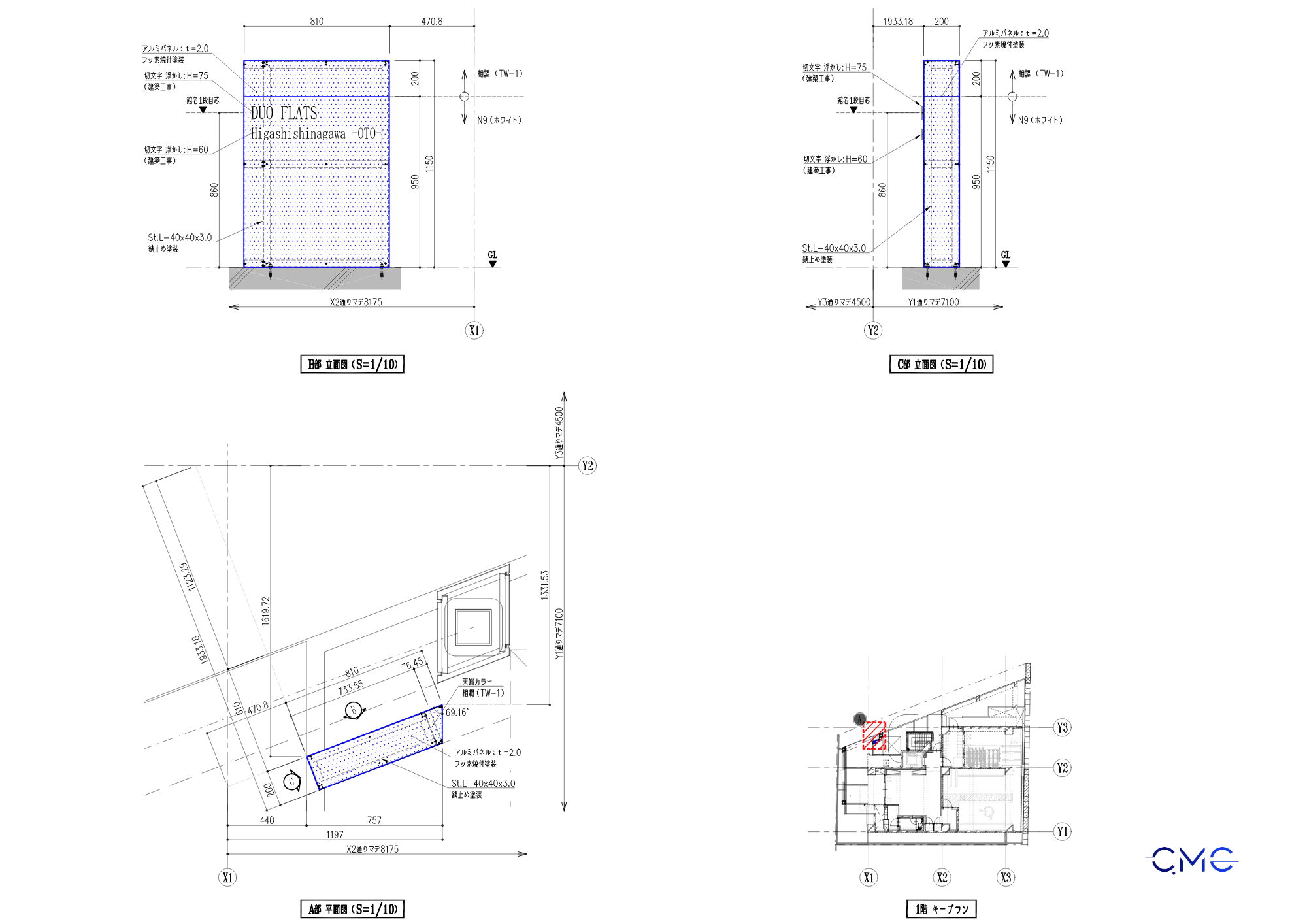

3. Mặt bằng panel nhôm – Xác định đúng vị trí lắp đặt
Trong bộ bản vẽ panel nhôm bảng tên công trình, mặt bằng giúp thể hiện vị trí đặt panel trong không gian thực tế. Đây là cơ sở để xác định panel nằm ở khu vực nào, liên kết với mảng tường, mặt tiền hoặc khối kiến trúc ra sao.
Mặt bằng cũng giúp kiểm tra các yếu tố quan trọng như khoảng cách từ panel đến trục công trình, tường bên, mép sàn hoặc các chi tiết kiến trúc xung quanh. Với các bảng tên đặt tại vị trí mặt tiền, việc xác định đúng hướng nhìn và góc đặt panel là yếu tố rất quan trọng để đảm bảo tính thẩm mỹ.
Một mặt bằng rõ ràng sẽ giúp hạn chế tình trạng lắp sai vị trí, sai hướng hoặc phải điều chỉnh lại khi thi công.

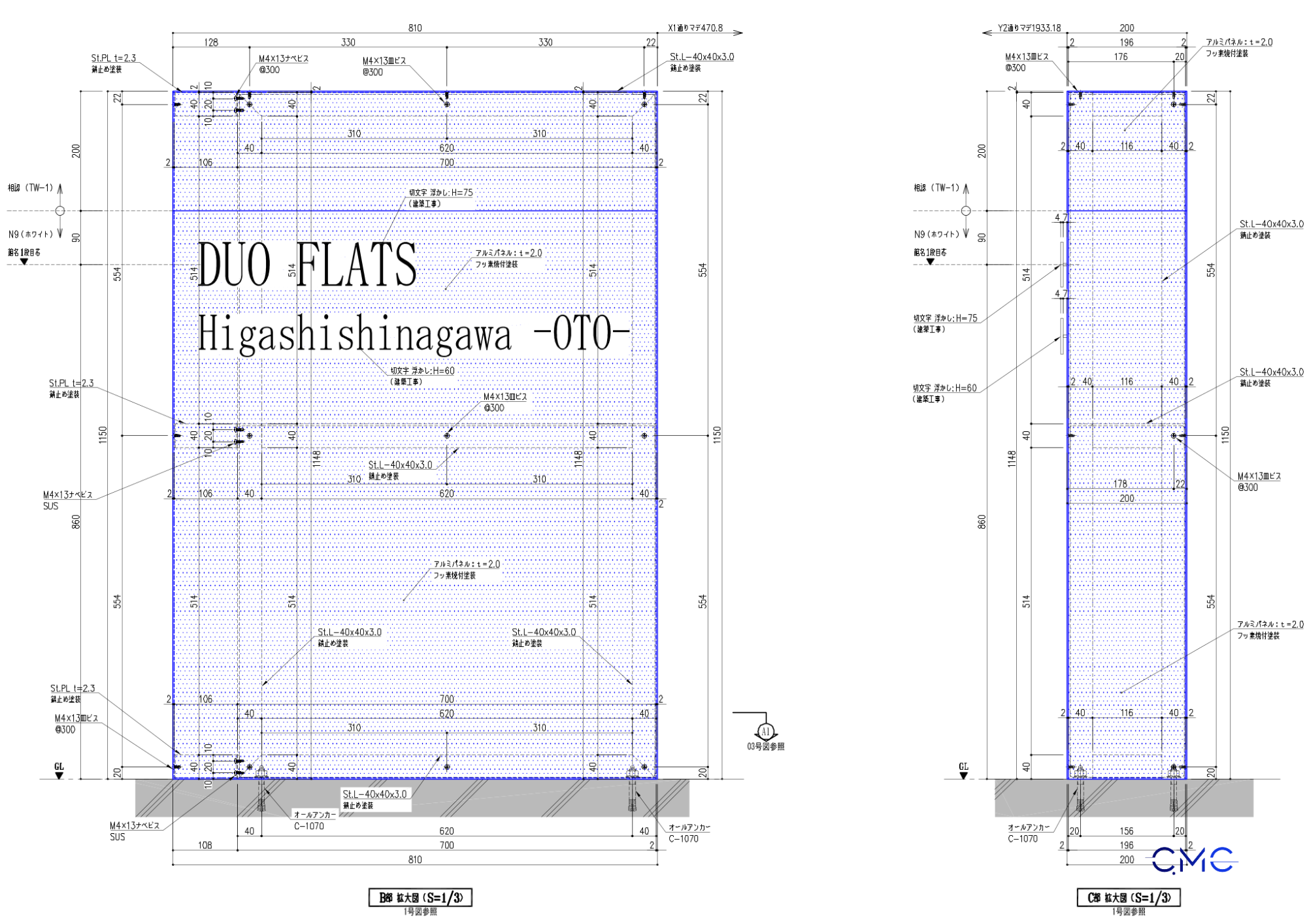

4. Mặt đứng panel nhôm – Thể hiện hình dáng và tỷ lệ bảng tên
Mặt đứng là phần giúp người xem hình dung rõ hình dáng tổng thể của panel nhôm bảng tên. Trong bản vẽ, mặt đứng thường thể hiện chiều rộng, chiều cao, vị trí chữ, khoảng cách mép, cao độ so với nền và các chi tiết khung đỡ liên quan.
Đây là phần rất quan trọng vì bảng tên công trình không chỉ cần đúng kỹ thuật mà còn phải đẹp về tỷ lệ. Khoảng cách chữ, vị trí đặt chữ, kích thước panel và độ cân đối với mặt đứng công trình đều ảnh hưởng trực tiếp đến cảm nhận thị giác.
Với hạng mục panel nhôm bảng tên, mặt đứng cần được triển khai rõ ràng để đảm bảo thành phẩm sau khi lắp đặt vừa chính xác, vừa hài hòa với kiến trúc tổng thể.
5. Mặt cắt kỹ thuật – Làm rõ cấu tạo panel và phương án liên kết
Nếu mặt bằng và mặt đứng giúp xác định vị trí, hình dáng, thì mặt cắt kỹ thuật giúp làm rõ cấu tạo bên trong và phương án thi công thực tế.
Mặt cắt thường thể hiện:
- Chiều dày panel nhôm
- Khung đỡ hoặc thép hộp phía sau
- Khoảng hở giữa panel và bề mặt lắp đặt
- Vị trí vít, neo hoặc bulong
- Chi tiết tiếp giáp với nền, tường hoặc kết cấu xung quanh
- Phương án cố định để đảm bảo độ ổn định khi sử dụng
Đây là phần không thể thiếu đối với xưởng gia công và đội thi công. Một mặt cắt rõ ràng giúp hạn chế việc phải đoán cấu tạo, giảm nguy cơ sai lệch khi sản xuất và hỗ trợ kiểm tra chất lượng trước khi lắp đặt.

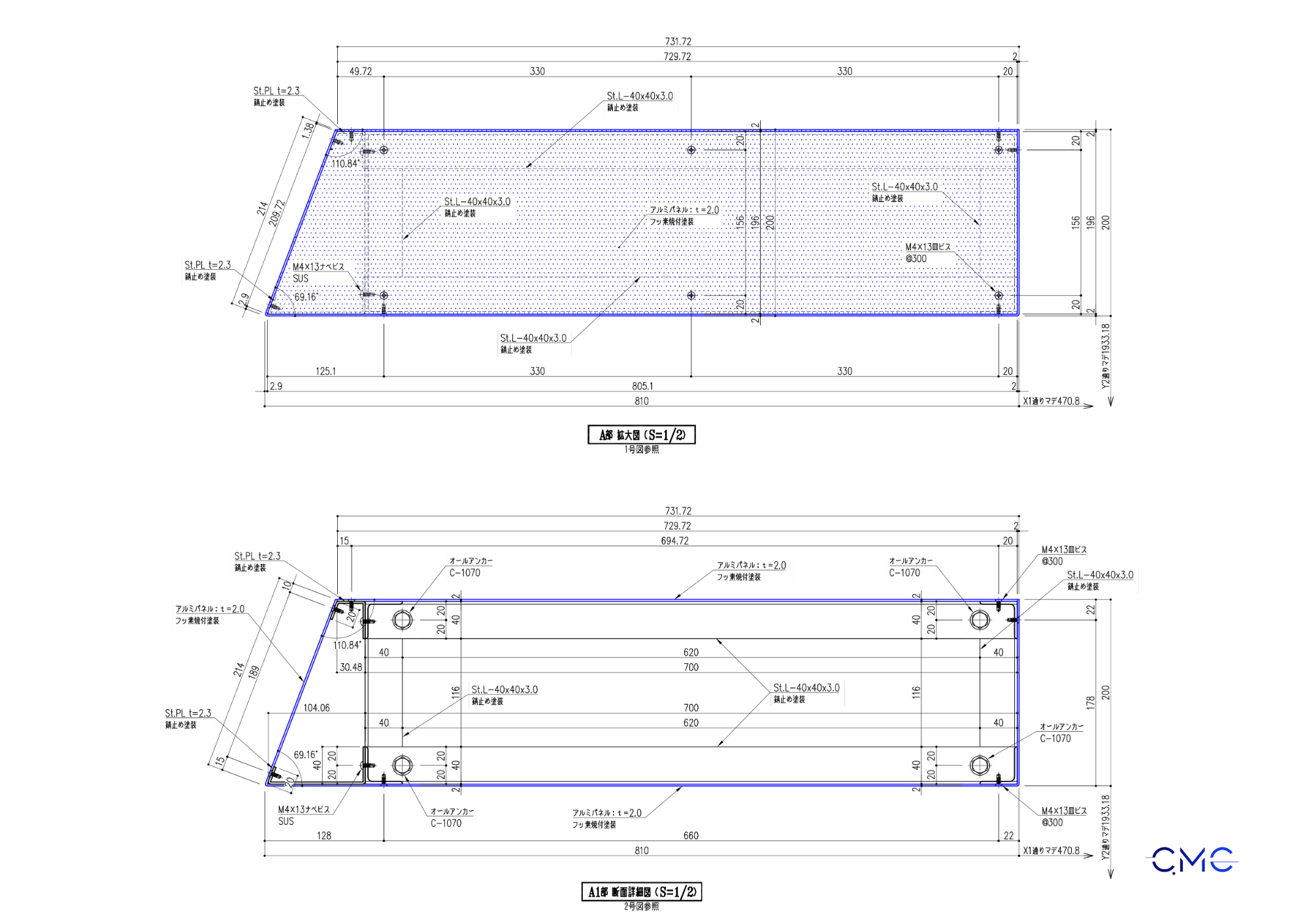

6. Chi tiết liên kết – Yếu tố quyết định độ chính xác khi thi công
Trong bản vẽ panel nhôm bảng tên công trình, các chi tiết liên kết như vít, neo, khung thép, bản đỡ và vị trí bắt cố định cần được thể hiện đầy đủ. Đây là những chi tiết nhỏ nhưng ảnh hưởng lớn đến độ chắc chắn, độ phẳng và tính thẩm mỹ của panel sau khi hoàn thiện.
Nếu vị trí liên kết không rõ ràng, quá trình thi công có thể gặp các vấn đề như lệch lỗ khoan, panel không phẳng, mép panel bị vênh hoặc không khớp với khung đỡ. Vì vậy, CMC Architects Việt Nam luôn chú trọng thể hiện rõ các thông tin liên kết trong bản vẽ, giúp đội thi công có cơ sở triển khai chính xác hơn.
7. Giá trị của bản vẽ chế tạo – thi công panel nhôm chuyên nghiệp
Một bộ bản vẽ panel nhôm bảng tên công trình được triển khai chuyên nghiệp mang lại nhiều giá trị thực tế:
Thứ nhất, bản vẽ giúp thống nhất thông tin giữa thiết kế, gia công và thi công. Tất cả các bên đều hiểu đúng cùng một phương án.
Thứ hai, bản vẽ giúp xưởng gia công sản xuất chính xác theo kích thước, vật liệu và cấu tạo đã được kiểm soát.
Thứ ba, bản vẽ giúp đội thi công lắp đặt nhanh hơn, giảm sai sót và hạn chế việc chỉnh sửa tại công trường.
Thứ tư, bản vẽ rõ ràng giúp thành phẩm đạt tính thẩm mỹ cao hơn, đặc biệt với những hạng mục nằm ở vị trí dễ nhìn như bảng tên công trình, mặt tiền hoặc khu vực sảnh vào.
Với CMC Architects Việt Nam, mỗi bản vẽ không chỉ là tài liệu kỹ thuật, mà còn là bước quan trọng để đảm bảo chất lượng của sản phẩm sau cùng.
8. CMC Architects Việt Nam – Thiết kế bản vẽ kỹ thuật cho hạng mục kim loại kiến trúc
CMC Architects Việt Nam chuyên triển khai bản vẽ kỹ thuật, bản vẽ chế tạo, bản vẽ thi công và bản vẽ AutoCAD 2D cho các hạng mục thép, nhôm và kim loại kiến trúc.
Các hạng mục tiêu biểu bao gồm:
- Panel nhôm bảng tên công trình
- Lan can thép, lan can nhôm
- Tay vịn gắn tường
- Cầu thang thép
- Thang leo thép
- Louver, khung cửa, panel và các chi tiết kim loại kiến trúc khác
Điểm mạnh của CMC Architects Việt Nam là khả năng tổ chức bản vẽ rõ ràng, kiểm soát chi tiết kỹ thuật cẩn thận và bám sát yêu cầu thực tế của gia công – thi công.
Kết luận
Panel nhôm bảng tên công trình là một hạng mục nhỏ nhưng có vai trò lớn trong việc tạo nên hình ảnh chuyên nghiệp cho dự án. Để thành phẩm đạt được độ chính xác, độ bền và tính thẩm mỹ như mong muốn, bản vẽ chế tạo – thi công cần được triển khai đầy đủ từ mặt bằng, mặt đứng, mặt cắt đến từng chi tiết liên kết.
Thông qua bộ bản vẽ panel nhôm bảng tên công trình, CMC Architects Việt Nam tiếp tục thể hiện tinh thần làm việc chuyên nghiệp: rõ ràng trong thông tin, chính xác trong kích thước và thực tế trong từng chi tiết thi công.
Bạn đang cần triển khai bản vẽ chế tạo – thi công cho panel nhôm, bảng tên công trình, lan can, tay vịn, cầu thang thép hoặc các hạng mục kim loại kiến trúc khác? Hãy liên hệ với CMC Architects Việt Nam để được tư vấn giải pháp bản vẽ phù hợp với yêu cầu dự án.
CMC Architects Việt Nam – Chính xác trong bản vẽ, hiệu quả trong thi công.
