Trong các công trình hiện đại, louver không chỉ đơn thuần là một hạng mục che nắng hay thông gió. Louver còn góp phần tạo nên diện mạo kiến trúc, kiểm soát ánh sáng, hỗ trợ lưu thông không khí và tăng tính thẩm mỹ cho mặt đứng công trình.
Tuy nhiên, để một hệ louver được sản xuất chính xác, lắp đặt đẹp và vận hành hiệu quả, bản vẽ thiết kế ban đầu là chưa đủ. Công trình cần có một bộ bản vẽ shop drawing louver rõ ràng, chi tiết và phù hợp với thực tế thi công.
Một bản vẽ shop drawing louver chất lượng sẽ giúp kiến trúc sư, kỹ sư, xưởng sản xuất và đội thi công hiểu đúng cùng một thông tin. Từ đó, quá trình gia công, vận chuyển và lắp đặt được triển khai thuận lợi hơn, hạn chế sai sót và giảm chi phí phát sinh.
Drawing louver là gì?
Shop drawing louver là bộ bản vẽ kỹ thuật chi tiết dùng để triển khai sản xuất và lắp đặt hệ louver trong công trình. Bản vẽ này thường được phát triển dựa trên bản vẽ thiết kế kiến trúc, yêu cầu kỹ thuật, điều kiện thực tế công trường và khả năng gia công của xưởng sản xuất.
Nếu bản vẽ thiết kế giúp thể hiện ý tưởng tổng thể, thì shop drawing louver giúp biến ý tưởng đó thành các thông tin kỹ thuật cụ thể như kích thước, vật liệu, chi tiết liên kết, phương án lắp đặt, vị trí cố định, hướng lá louver và cách xử lý các điểm giao nhau.
Nói cách khác, shop drawing là cầu nối giữa thiết kế và thi công thực tế.
Vì sao bản vẽ drawing louver lại quan trọng?
Louver thường được bố trí ở mặt đứng, mái, khu kỹ thuật, khu vực che thiết bị, hành lang, giếng trời hoặc các vị trí cần thông gió và che chắn. Đây là những khu vực có nhiều yếu tố cần kiểm soát như kích thước ô chờ, cao độ, độ nghiêng lá louver, khoảng cách giữa các thanh, hệ khung đỡ, vị trí liên kết và điều kiện lắp đặt thực tế.
Chỉ cần một sai lệch nhỏ trong bản vẽ, hệ louver có thể gặp nhiều vấn đề như:
- Kích thước không khớp với ô chờ thực tế.
- Lá louver không đúng góc nghiêng hoặc sai khoảng cách.
- Khung đỡ không phù hợp với kết cấu hiện trạng.
- Vị trí bắt vít, bản mã hoặc liên kết bị sai lệch.
- Khó vận chuyển hoặc khó lắp đặt tại công trường.
- Mặt đứng hoàn thiện không đạt thẩm mỹ như mong muốn.
Vì vậy, bản vẽ shop drawing louver cần được triển khai cẩn thận ngay từ đầu. Một bộ bản vẽ rõ ràng sẽ giúp giảm rủi ro trong sản xuất, hạn chế chỉnh sửa tại công trường và đảm bảo chất lượng hoàn thiện.

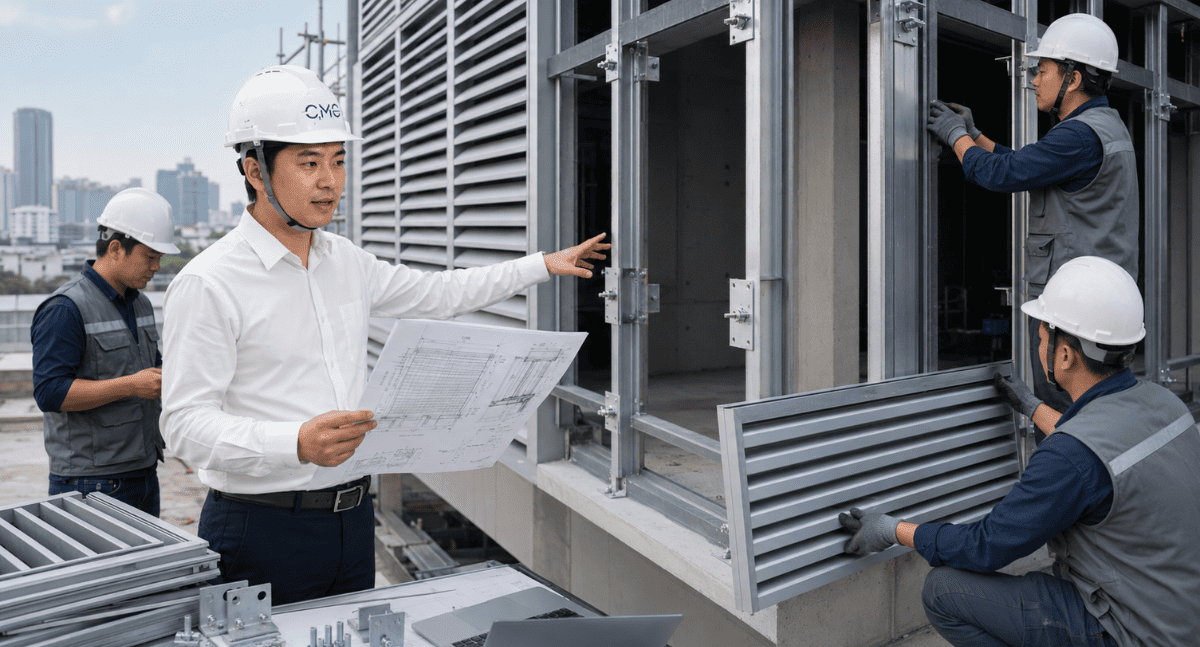

Những điều cần lưu ý khi thiết kế bản vẽ shop drawing louver
1. Kiểm tra kỹ yêu cầu thiết kế kiến trúc
Trước khi triển khai shop drawing, cần hiểu rõ ý tưởng và yêu cầu thiết kế kiến trúc. Louver được dùng để che nắng, thông gió, che thiết bị hay tạo điểm nhấn mặt đứng? Công trình yêu cầu phong cách hiện đại, tối giản, công nghiệp hay sang trọng?
Việc nắm rõ mục đích sử dụng sẽ giúp kỹ sư lựa chọn cách thể hiện bản vẽ phù hợp hơn. Ví dụ, louver dùng cho mặt đứng chính cần kiểm soát rất kỹ về tỷ lệ, khoảng cách, hướng nhìn và tính thẩm mỹ. Trong khi đó, louver dùng để che khu kỹ thuật có thể ưu tiên khả năng thông gió, độ bền và thuận tiện bảo trì.
Ngay từ bước đầu, cần làm rõ các thông tin như:
- Vị trí lắp đặt louver.
- Kích thước tổng thể.
- Hướng và góc nghiêng của lá louver.
- Khoảng cách giữa các thanh louver.
- Màu sắc và vật liệu hoàn thiện.
- Yêu cầu thông gió, che nắng hoặc che chắn thiết bị.
- Các tiêu chuẩn kỹ thuật liên quan đến dự án.
Khi yêu cầu thiết kế được làm rõ, quá trình triển khai shop drawing sẽ chính xác và ít phải điều chỉnh hơn.
2. Khảo sát và đối chiếu kích thước thực tế
Một lỗi thường gặp khi triển khai bản vẽ louver là ch ỉ dựa vào bản vẽ thiết kế mà không kiểm tra điều kiện thực tế. Trong khi đó, kích thước ngoài công trường có thể thay đổi do sai số thi công, thay đổi kết cấu, hoàn thiện tường, vị trí dầm, cột hoặc hệ khung phụ.
Vì vậy, trước khi chốt bản vẽ shop drawing, cần đối chiếu kỹ giữa bản vẽ và hiện trạng. Đặc biệt với các vị trí louver lắp vào ô chờ, mặt dựng hoặc khu vực có kết cấu phức tạp, việc kiểm tra kích thước thực tế là rất quan trọng.
Các thông tin cần kiểm tra gồm:
- Chiều rộng, chiều cao ô lắp đặt.
- Cao độ sàn, trần, dầm hoặc mép tường.
- Độ phẳng và độ vuông góc của vị trí lắp đặt.
- Khoảng hở cho thi công và bảo trì.
- Vị trí các hệ thống kỹ thuật đi kèm.
- Điều kiện tiếp cận để vận chuyển và lắp đặt.
Một bản vẽ shop drawing louver tốt không chỉ đúng trên giấy, mà còn phải phù hợp với công trường thực tế.
3. Thể hiện rõ cấu tạo hệ khung louver
Hệ louver không chỉ gồm các lá louver nhìn thấy bên ngoài. Phía sau đó còn có hệ khung đỡ, thanh liên kết, bản mã, bulong, vít, nẹp che, chi tiết cố định và các phụ kiện cần thiết.
Nếu bản vẽ không thể hiện rõ cấu tạo hệ khung, xưởng sản xuất và đội thi công có thể hiểu sai phương án lắp đặt. Điều này dễ dẫn đến việc phải chỉnh sửa, bổ sung hoặc gia công lại trong quá trình triển khai.
Bản vẽ shop drawing louver cần thể hiện rõ:
- Kích thước và quy cách khung chính.
- Vị trí khung phụ hoặc thanh đỡ.
- Cấu tạo liên kết giữa lá louver và khung.
- Chi tiết bản mã, bulong, vít hoặc liên kết hàn.
- Phương án cố định vào tường, sàn, dầm, cột hoặc kết cấu thép.
- Chi tiết che đầu, che mép và xử lý các góc.
Khi cấu tạo hệ khung được thể hiện đầy đủ, quá trình sản xuất và lắp đặt sẽ rõ ràng hơn, hạn chế việc xử lý tùy ý tại công trường.
4. Kiểm soát kích thước, khoảng cách và góc nghiêng lá louver
Đối với louver, kích thước và khoảng cách giữa các lá có ảnh hưởng trực tiếp đến thẩm mỹ, khả năng che nắng, thông gió và độ đồng đều của toàn bộ hệ thống.
Nếu khoảng cách giữa các thanh không đều, mặt đứng công trình sẽ mất đi sự tinh tế. Nếu góc nghiêng không đúng, hiệu quả che nắng hoặc che chắn có thể không đạt như mong muốn. Nếu kích thước lá louver không phù hợp, quá trình gia công và lắp đặt có thể gặp khó khăn.
Vì vậy, bản vẽ cần kiểm soát kỹ:
- Chiều dài, chiều rộng và tiết diện lá louver.
- Khoảng cách giữa các lá.
- Góc nghiêng hoặc hướng đặt lá.
- Vị trí bắt vít hoặc liên kết với khung.
- Chi tiết đầu lá và điểm giao với khung.
- Dung sai cho sản xuất và lắp đặt.
Một hệ louver đẹp không chỉ đến từ vật liệu tốt, mà còn từ sự chính xác trong từng chi tiết bản vẽ.
5. Lựa chọn vật liệu và phương án hoàn thiện phù hợp
Vật liệu louver có thể là nhôm, thép, thép sơn tĩnh điện, inox hoặc vật liệu kim loại khác tùy theo yêu cầu của dự án. Mỗi loại vật liệu có đặc tính riêng về độ bền, trọng lượng, khả năng chống ăn mòn, phương án gia công và bề mặt hoàn thiện.
Bản vẽ shop drawing cần ghi rõ vật liệu sử dụng, độ dày, quy cách tiết diện và phương án hoàn thiện bề mặt. Nếu thiếu thông tin này, xưởng sản xuất có thể hiểu sai hoặc sử dụng vật liệu không đúng yêu cầu.
Một số thông tin cần thể hiện trong bản vẽ gồm:
- Loại vật liệu.
- Kích thước tiết diện.
- Độ dày vật liệu.
- Màu sắc hoàn thiện.
- Phương án sơn, mạ, xử lý bề mặt hoặc chống gỉ.
- Yêu cầu chống ăn mòn nếu lắp đặt ngoài trời.
- Ghi chú bảo vệ bề mặt trong quá trình vận chuyển và thi công.
Vật liệu và hoàn thiện bề mặt không chỉ ảnh hưởng đến độ bền mà còn ảnh hưởng lớn đến hình ảnh kiến trúc của công trình.
6. Chú ý chi tiết liên kết và khả năng thi công
Một bản vẽ đẹp nhưng khó thi công vẫn có thể gây nhiều vấn đề ngoài công trường. Vì vậy, khi thiết kế bản vẽ shop drawing louver, cần luôn đặt câu hỏi: chi tiết này có dễ sản xuất không, có dễ lắp đặt không, có đủ không gian thao tác không, có thuận tiện bảo trì không?
Các chi tiết liên kết cần được thể hiện rõ ràng và có tính khả thi. Đặc biệt, cần tránh các vị trí quá khó bắt vít, khó hàn, khó siết bulong hoặc không đủ không gian để đưa dụng cụ vào thi công.
Nên lưu ý:
- Vị trí và số lượng bulong, vít hoặc điểm hàn.
- Không gian thao tác khi lắp đặt.
- Trình tự lắp đặt các bộ phận.
- Phương án tháo lắp khi cần bảo trì.
- Khả năng vận chuyển từng module ra công trường.
- Khả năng nâng, xoay và đặt cấu kiện vào đúng vị trí.
Một chi tiết liên kết tốt không chỉ chắc chắn, mà còn phải phù hợp với điều kiện thi công thực tế.
7. Phân chia module hợp lý để sản xuất và vận chuyển
Đối với hệ louver có kích thước lớn, việc chia module là bước rất quan trọng. Nếu module quá lớn, quá trình vận chuyển và nâng lắp sẽ khó khăn. Nếu module quá nhỏ, số lượng mối nối nhiều có thể làm tăng thời gian thi công và ảnh hưởng đến thẩm mỹ.
Bản vẽ shop drawing cần đưa ra phương án chia module hợp lý, vừa phù hợp với năng lực sản xuất của xưởng, vừa thuận tiện cho vận chuyển và lắp đặt tại công trường.
Khi chia module, cần cân nhắc:
- Kích thước tổng thể của hệ louver.
- Khả năng gia công và đóng gói tại xưởng.
- Phương tiện vận chuyển.
- Điều kiện nâng hạ tại công trường.
- Vị trí mối nối giữa các module.
- Độ đồng đều về thẩm mỹ sau khi lắp đặt.
Một phương án chia module tốt sẽ giúp quá trình thi công nhanh hơn, an toàn hơn và hạn chế phát sinh.
8. Kiểm soát bản vẽ bằng mặt bằng, mặt đứng, mặt cắt và chi tiết phóng to
Để shop drawing louver dễ hiểu, bản vẽ không nên chỉ thể hiện một hình tổng thể. Cần có đầy đủ mặt bằng, mặt đứng, mặt cắt và các chi tiết phóng to tại những vị trí quan trọng.
Mỗi loại bản vẽ có vai trò riêng:
- Mặt bằng giúp xác định vị trí và phạm vi lắp đặt.
- Mặt đứng giúp kiểm soát hình ảnh tổng thể, tỷ lệ và khoảng cách louver.
- Mặt cắt giúp làm rõ cấu tạo, chiều sâu, liên kết và vị trí so với kết cấu xung quanh.
- Chi tiết phóng to giúp thể hiện các vị trí liên kết, góc, mép, đầu lá và điểm giao nhau.
Bộ bản vẽ càng rõ ràng, người đọc càng dễ hiểu và quá trình triển khai càng ít sai sót.
9. Kiểm tra xung đột với các hệ khác
Louver thường được lắp đặt tại các vị trí có liên quan đến nhiều hệ khác như kết cấu, mặt dựng, cửa, hệ thống thông gió, điều hòa, điện, thoát nước hoặc thiết bị kỹ thuật. Nếu không kiểm tra kỹ, hệ louver có thể bị vướng với các hạng mục khác khi thi công.
Trước khi phát hành bản vẽ, cần kiểm tra khả năng xung đột với:
- Dầm, cột, sàn hoặc kết cấu thép.
- Cửa, vách kính hoặc hệ mặt dựng.
- Ống gió, máy lạnh, thiết bị kỹ thuật.
- Hệ thống thoát nước mái hoặc thoát nước mặt đứng.
- Đường điện, hộp kỹ thuật hoặc thiết bị bảo trì.
- Không gian mở cửa, thao tác và bảo dưỡng.
Việc phát hiện xung đột sớm sẽ giúp dự án tiết kiệm rất nhiều thời gian và chi phí so với việc xử lý ngoài công trường.

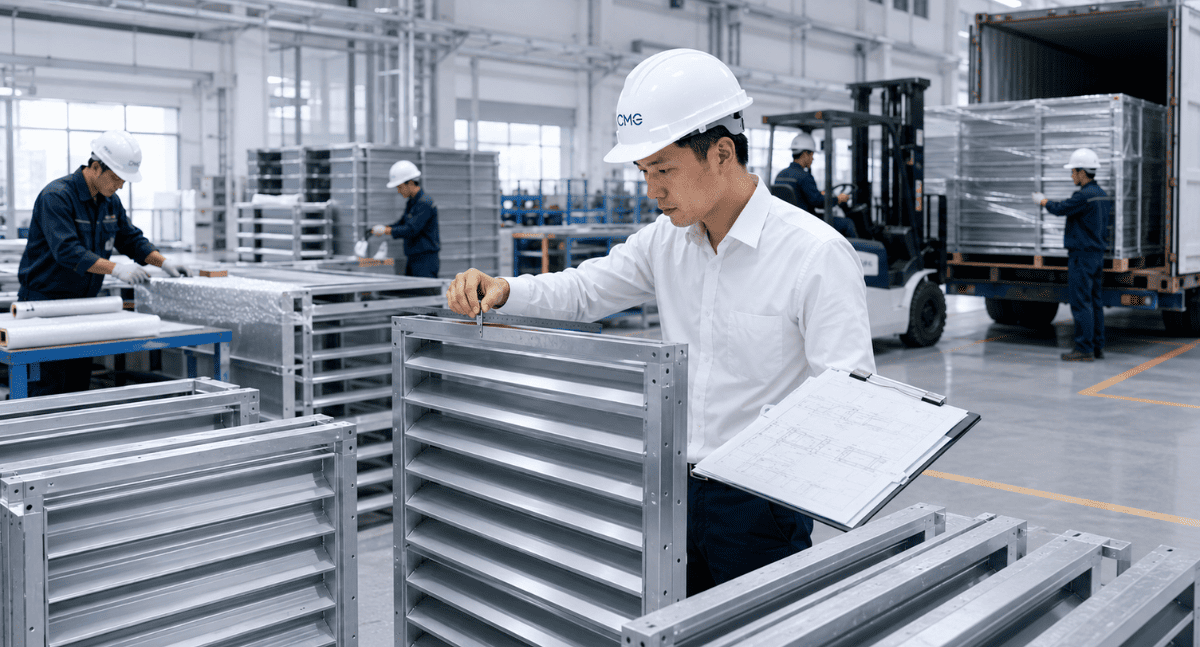

10. Kiểm tra bản vẽ kỹ trước khi bàn giao
Trước khi bàn giao bản vẽ shop drawing louver cho khách hàng, xưởng sản xuất hoặc đội thi công, cần thực hiện bước kiểm tra cuối cùng. Đây là bước quan trọng để đảm bảo bản vẽ không chỉ đủ thông tin mà còn thống nhất, rõ ràng và dễ sử dụng.
Một số nội dung cần kiểm tra gồm:
- Kích thước tổng thể và kích thước chi tiết.
- Vật liệu, màu sắc và hoàn thiện bề mặt.
- Chi tiết khung, lá louver và liên kết.
- Mã bản vẽ, phiên bản và ghi chú kỹ thuật.
- Sự đồng bộ giữa mặt bằng, mặt đứng, mặt cắt và chi tiết.
- Khả năng sản xuất tại xưởng.
- Khả năng lắp đặt tại công trường.
- Khả năng đọc hiểu của người sử dụng bản vẽ.
Một bộ bản vẽ được kiểm tra kỹ sẽ tạo sự tin cậy và giảm rủi ro trong toàn bộ quá trình triển khai.

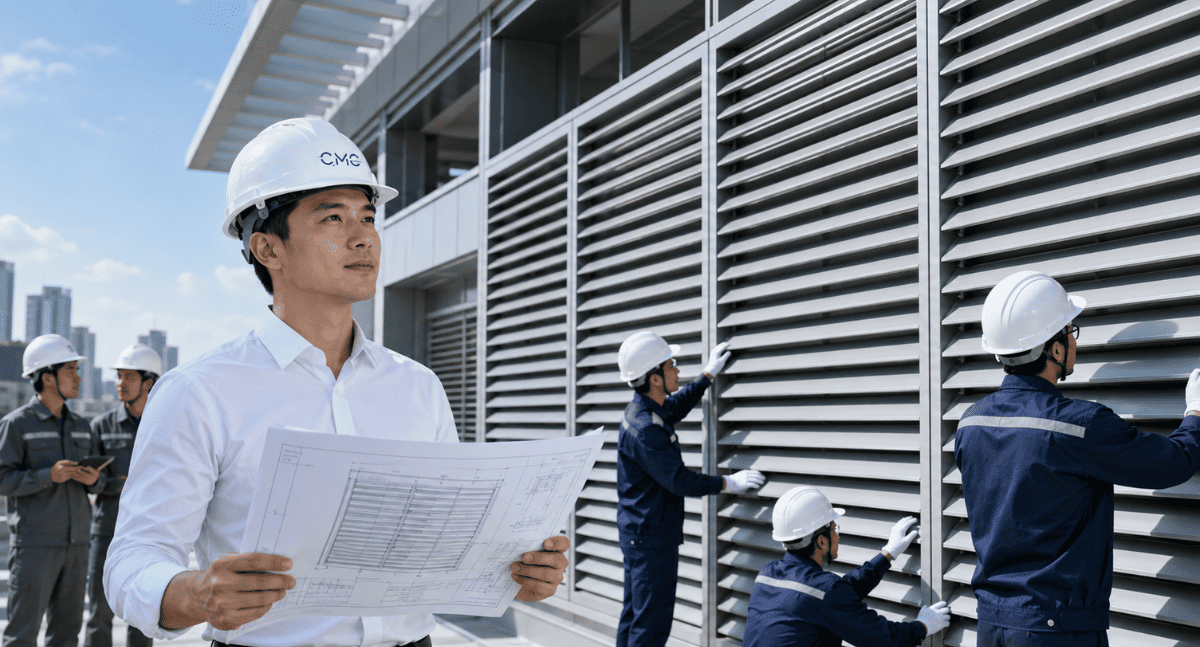

CMC Architects Việt Nam hỗ trợ triển khai bản vẽ shop drawing louver chuyên nghiệp
Tại CMC Architects Việt Nam, chúng tôi hiểu rằng một hệ louver chất lượng không chỉ phụ thuộc vào vật liệu hay tay nghề thi công, mà còn bắt đầu từ một bộ bản vẽ shop drawing rõ ràng và chính xác.
Với kinh nghiệm trong triển khai bản vẽ kỹ thuật, AutoCAD 2D, BIM và các hạng mục thép – kim loại kiến trúc, CMC Architects Việt Nam hỗ trợ khách hàng phát triển hồ sơ shop drawing cho louver, lan can, tay vịn, cầu thang thép, thang leo, panel, khung thép và nhiều chi tiết kiến trúc kim loại khác.
Chúng tôi chú trọng từng chi tiết trong bản vẽ: từ kích thước, vật liệu, cấu tạo liên kết, chia module, khả năng gia công, đến điều kiện lắp đặt thực tế. Mục tiêu là giúp bản vẽ dễ đọc, dễ kiểm tra, dễ sản xuất và dễ thi công.
Kết luận
Thiết kế bản vẽ shop drawing louver là một công việc đòi hỏi sự chính xác, cẩn thận và hiểu biết thực tế về cả kiến trúc, kỹ thuật, sản xuất và thi công.
Một bộ shop drawing louver tốt sẽ giúp công trình giữ được ý tưởng thiết kế, đảm bảo khả năng gia công, thuận tiện lắp đặt và hạn chế phát sinh ngoài công trường.
Nếu bạn đang chuẩn bị triển khai hạng mục louver cho công trình, hãy thử tự kiểm tra:
Bản vẽ hiện tại đã thể hiện rõ kích thước, vật liệu và chi tiết liên kết chưa?
Hệ louver đã được chia module hợp lý để sản xuất và vận chuyển chưa?
Các vị trí giao với kết cấu, mặt dựng và hệ kỹ thuật đã được kiểm tra xung đột chưa?
Đội thi công có thể đọc bản vẽ và lắp đặt chính xác ngay từ đầu không?
Nếu câu trả lời là chưa, đây là thời điểm phù hợp để hoàn thiện lại bộ bản vẽ shop drawing louver.
