Trong các công trình hiện đại, khung cửa thép không chỉ đóng vai trò là bộ phận bao che, định hình ô cửa hay hỗ trợ lắp đặt cánh cửa. Đây còn là một hạng mục kỹ thuật quan trọng, ảnh hưởng trực tiếp đến độ bền, tính an toàn, khả năng thi công và thẩm mỹ tổng thể của công trình.
Đặc biệt với các công trình nhà xưởng, công trình công nghiệp, nhà phố, tòa nhà thương mại, khu kỹ thuật hoặc các hạng mục kim loại kiến trúc, bản vẽ khung cửa thép cần được triển khai rõ ràng, chính xác và phù hợp với điều kiện thực tế.
Một bộ bản vẽ tốt sẽ giúp xưởng sản xuất hiểu đúng kích thước, vật liệu, chi tiết liên kết và phương án gia công. Đồng thời, đội thi công cũng dễ dàng lắp đặt khung cửa đúng vị trí, hạn chế sai lệch và giảm phát sinh tại công trường.
Vậy bản vẽ khung cửa thép gồm những nội dung gì? Khi thiết kế cần kiểm tra những yếu tố nào? Và khung cửa thép được ứng dụng ra sao trong thực tế? Hãy cùng CMC Architects Việt Nam tìm hiểu chi tiết trong bài viết dưới đây.
Bản vẽ khung cửa thép là gì?
Bản vẽ khung cửa thép là tài liệu kỹ thuật thể hiện đầy đủ thông tin về hình dáng, kích thước, vật liệu, cấu tạo và phương án lắp đặt của hệ khung cửa làm bằng thép hoặc kim loại.
Bản vẽ này thường được sử dụng trong giai đoạn thiết kế kỹ thuật, shop drawing, sản xuất tại xưởng và thi công lắp đặt tại công trường. Tùy theo yêu cầu dự án, bản vẽ có thể được triển khai bằng AutoCAD 2D, kết hợp với mô hình BIM hoặc các tài liệu kỹ thuật liên quan.
Một bản vẽ khung cửa thép chuyên nghiệp thường bao gồm:
- Mặt bằng vị trí khung cửa.
- Mặt đứng khung cửa.
- Mặt cắt chi tiết.
- Kích thước tổng thể.
- Kích thước thanh khung.
- Quy cách vật liệu thép.
- Chi tiết bản mã, bulong, vít, hàn hoặc neo liên kết.
- Vị trí lắp đặt vào tường, khung thép, panel hoặc kết cấu chính.
- Ghi chú hoàn thiện bề mặt như sơn, mạ kẽm hoặc xử lý chống gỉ.
- Dung sai sản xuất và lắp đặt nếu cần.
- Bảng thống kê số lượng, mã hiệu và chủng loại khung cửa.
Nói đơn giản, bản vẽ khung cửa thép là “ngôn ngữ chung” giúp thiết kế, xưởng sản xuất và đội thi công hiểu đúng cùng một thông tin.
Vì sao bản vẽ khung cửa thép quan trọng?
Khung cửa thép là hạng mục tưởng chừng đơn giản, nhưng trên thực tế lại liên quan đến nhiều yếu tố: kích thước ô chờ, độ phẳng tường, loại cửa sử dụng, hướng mở, vị trí bản lề, khóa, phụ kiện, khe hở lắp đặt, liên kết với kết cấu và yêu cầu hoàn thiện bề mặt.
Nếu bản vẽ không rõ ràng, rất dễ xảy ra các vấn đề như:
- Khung cửa không khớp với ô chờ thực tế.
- Sai kích thước chiều rộng hoặc chiều cao.
- Vị trí bản lề, khóa hoặc phụ kiện bị lệch.
- Khung thép bị cong vênh do cấu tạo chưa hợp lý.
- Liên kết với tường hoặc kết cấu không chắc chắn.
- Sơn, mạ hoặc hoàn thiện bề mặt không đúng yêu cầu.
- Phải cắt sửa, khoan lại hoặc gia công bổ sung tại công trường.
- Làm chậm tiến độ lắp đặt cửa và hoàn thiện công trình.
Đối với công trình thép hoặc nhà xưởng, sai lệch nhỏ ở khung cửa có thể ảnh hưởng đến panel, louver, vách bao che, hệ cửa công nghiệp, hệ thống kỹ thuật và cả thẩm mỹ mặt đứng.
Vì vậy, bản vẽ khung cửa thép cần được kiểm soát kỹ ngay từ đầu, thay vì chỉ xử lý khi phát sinh tại công trường.
Những nội dung cần có trong bản vẽ khung cửa thép
1. Kích thước tổng thể của khung cửa
Kích thước tổng thể là thông tin cơ bản nhưng rất quan trọng trong bản vẽ khung cửa thép. Kích thước này thường bao gồm chiều rộng, chiều cao, chiều dày khung và vị trí lắp đặt so với cao độ hoàn thiện.
Khi kiểm tra kích thước tổng thể, cần làm rõ:
- Kích thước ô chờ xây dựng.
- Kích thước phủ bì của khung cửa.
- Kích thước thông thủy sau khi lắp đặt.
- Cao độ chân khung so với sàn hoàn thiện.
- Khoảng hở lắp đặt giữa khung và tường hoặc kết cấu.
- Sự phù hợp với loại cánh cửa, phụ kiện và yêu cầu sử dụng.
Nếu kích thước tổng thể sai, toàn bộ quá trình sản xuất và lắp đặt có thể bị ảnh hưởng. Đây là lỗi phổ biến nhưng có thể phòng tránh nếu bản vẽ được kiểm tra kỹ trước khi bàn giao.
2. Quy cách vật liệu và tiết diện thép
Khung cửa thép có thể sử dụng nhiều loại vật liệu khác nhau như thép hộp, thép tấm chấn gấp, thép mạ kẽm, thép sơn tĩnh điện, inox hoặc các loại thép có xử lý bề mặt phù hợp với môi trường sử dụng.
Trong bản vẽ cần thể hiện rõ:
- Loại vật liệu.
- Kích thước tiết diện.
- Độ dày vật liệu.
- Mác thép hoặc yêu cầu kỹ thuật nếu có.
- Phương án hoàn thiện bề mặt.
- Yêu cầu chống gỉ, chống ăn mòn hoặc chống cháy nếu dự án yêu cầu.
Việc ghi rõ vật liệu giúp xưởng sản xuất lựa chọn đúng chủng loại, tránh nhầm lẫn trong gia công và đảm bảo khung cửa đạt chất lượng theo yêu cầu.
3. Mặt bằng, mặt đứng và mặt cắt chi tiết
Một bản vẽ khung cửa thép không nên chỉ có mặt đứng tổng thể. Để xưởng sản xuất và đội thi công hiểu đúng, bản vẽ cần có đủ mặt bằng, mặt đứng và mặt cắt chi tiết.
Mặt bằng giúp xác định vị trí khung trong không gian, hướng mở cửa và mối quan hệ với tường, cột, vách hoặc hệ panel.
Mặt đứng giúp thể hiện chiều cao, chiều rộng, bố trí thanh khung, bản lề, khóa, phụ kiện và các chi tiết nhìn thấy từ phía trước.
Mặt cắt giúp làm rõ cấu tạo bên trong, chiều dày khung, cách liên kết với tường, khe hở lắp đặt và các lớp hoàn thiện xung quanh.
Với các vị trí phức tạp, nên bổ sung chi tiết phóng to để thể hiện rõ hơn bản mã, bulong, vít neo, mối hàn hoặc gioăng hoàn thiện.
4. Chi tiết liên kết với tường, khung thép hoặc panel
Khung cửa thép thường không đứng độc lập. Nó cần được liên kết vào tường xây, bê tông, kết cấu thép, vách panel, hệ louver hoặc các cấu kiện bao che khác.
Vì vậy, chi tiết liên kết là phần rất quan trọng trong bản vẽ.
Cần kiểm tra:
- Khung cửa liên kết vào vật liệu nền nào?
- Sử dụng bulong, vít, bản mã, hàn hay neo chờ?
- Khoảng cách giữa các điểm liên kết là bao nhiêu?
- Vị trí liên kết có đủ không gian thi công không?
- Có bị vướng hệ MEP, panel, kết cấu phụ hoặc lớp hoàn thiện không?
- Có cần khe co giãn hoặc xử lý chống thấm, chống rung không?
Nếu chi tiết liên kết không rõ, đội thi công có thể phải tự xử lý tại công trường. Điều này dễ dẫn đến sai lệch kỹ thuật, giảm độ chắc chắn và ảnh hưởng đến thẩm mỹ hoàn thiện.
5. Vị trí bản lề, khóa và phụ kiện
Đối với khung cửa thép, vị trí bản lề, khóa, chốt, tay nắm, gioăng, ray trượt hoặc phụ kiện đi kèm cần được thể hiện rõ trong bản vẽ.
Các thông tin cần có gồm:
- Số lượng bản lề.
- Vị trí bản lề theo chiều cao.
- Vị trí khóa và tay nắm.
- Kích thước khoét lỗ hoặc gia công phụ kiện.
- Hướng mở cửa.
- Khe hở giữa cánh cửa và khung.
- Chi tiết gia cường tại vị trí chịu lực.
Nếu bản lề hoặc khóa bị đặt sai vị trí, việc lắp cánh cửa có thể gặp khó khăn. Trong một số trường hợp, xưởng phải gia công lại hoặc công trường phải khoan cắt bổ sung, làm mất thời gian và ảnh hưởng đến bề mặt hoàn thiện.
6. Dung sai sản xuất và lắp đặt
Khung cửa thép cần được sản xuất chính xác, nhưng cũng phải tính đến sai số thực tế tại công trường. Ô chờ xây dựng, tường, sàn hoặc khung thép hiện trạng có thể có sai lệch nhỏ so với bản vẽ thiết kế.
Vì vậy, bản vẽ nên thể hiện hoặc ghi chú các vấn đề liên quan đến dung sai:
- Dung sai kích thước khung.
- Dung sai vị trí lỗ liên kết.
- Khoảng hở lắp đặt.
- Vị trí cần đo kiểm thực tế trước khi sản xuất hàng loạt.
- Phương án xử lý khi ô chờ có sai lệch nhỏ.
- Yêu cầu kiểm tra sau gia công.
Dung sai được kiểm soát tốt sẽ giúp khung cửa lắp đặt dễ hơn, giảm rủi ro phải sửa chữa tại công trường và giữ được độ chính xác tổng thể.
Ứng dụng của khung cửa thép trong công trình
1. Khung cửa thép trong nhà xưởng và công trình công nghiệp
Trong nhà xưởng, khung cửa thép thường được sử dụng cho cửa kỹ thuật, cửa thoát hiểm, cửa kho, cửa khu vực sản xuất, cửa phòng máy hoặc các vị trí cần độ bền cao.
Khung cửa thép phù hợp với môi trường công nghiệp vì có khả năng chịu lực tốt, dễ gia công, dễ liên kết với kết cấu thép và có thể xử lý bề mặt để tăng khả năng chống gỉ.
Đối với nhà xưởng sử dụng panel, khung cửa thép cần được phối hợp kỹ với hệ vách, mép panel, khung phụ và vị trí lắp đặt để đảm bảo kín khít, chắc chắn và thẩm mỹ.
2. Khung cửa thép trong nhà phố và công trình dân dụng
Trong nhà phố hoặc công trình dân dụng, khung cửa thép có thể được sử dụng cho cửa chính, cửa phụ, cửa khu kỹ thuật, cửa sân thượng, cửa tầng hầm hoặc các khu vực cần sự chắc chắn.
Nếu được thiết kế tốt, khung cửa thép không chỉ bền mà còn có thể tạo cảm giác hiện đại, tối giản và phù hợp với nhiều phong cách kiến trúc.
Với nhà phố hiện đại, khung cửa thép thường cần phối hợp với kính, gỗ, louver, lan can, cầu thang thép hoặc các chi tiết kim loại kiến trúc khác để tạo sự đồng bộ tổng thể.

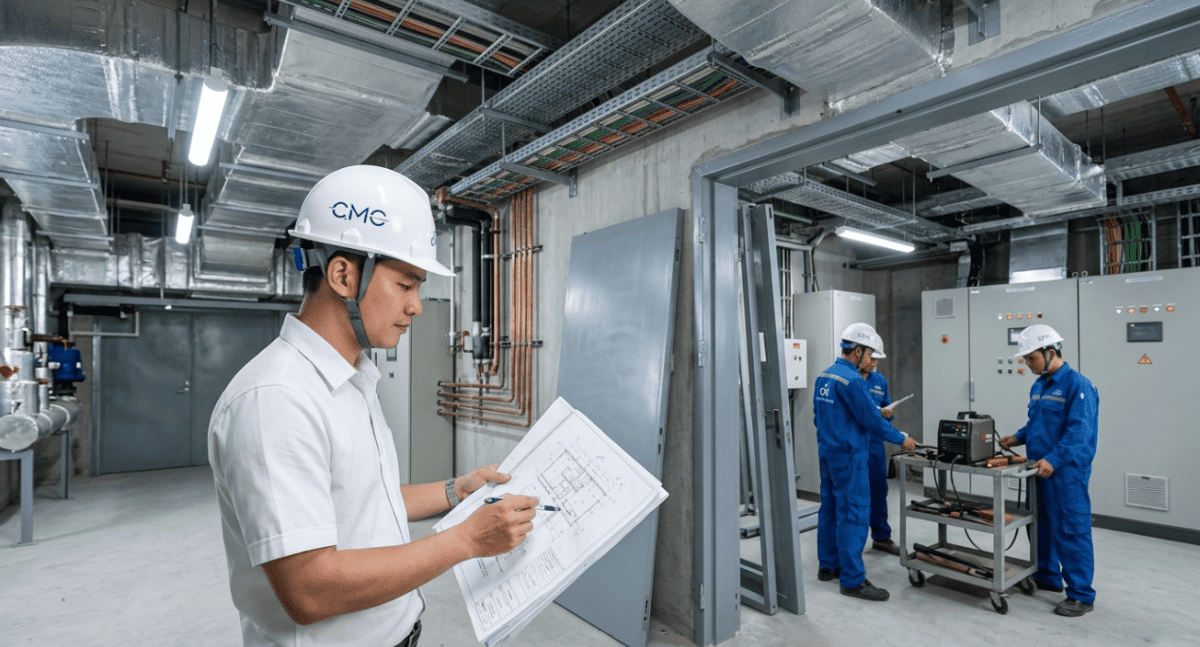

3. Khung cửa thép trong khu kỹ thuật và hệ thống MEP
Ở các khu kỹ thuật, khung cửa thép thường được dùng cho cửa phòng điện, phòng máy, khu vực vận hành, khu bảo trì hoặc các không gian có yêu cầu an toàn cao.
Tại những vị trí này, bản vẽ cần chú ý thêm đến:
- Kích thước thông thủy để đưa thiết bị vào.
- Hướng mở cửa thuận tiện cho vận hành.
- Độ bền của khung.
- Khả năng chống gỉ, chống cháy hoặc chống va đập nếu có yêu cầu.
- Sự phối hợp với hệ thống MEP xung quanh.
Một bản vẽ rõ ràng sẽ giúp việc lắp đặt khung cửa trong khu kỹ thuật diễn ra thuận lợi và an toàn hơn.
Vai trò của AutoCAD 2D trong bản vẽ khung cửa thép
AutoCAD 2D là công cụ rất phù hợp để triển khai bản vẽ khung cửa thép vì có thể thể hiện rõ các thông tin kỹ thuật cần thiết như mặt bằng, mặt đứng, mặt cắt, kích thước, chi tiết liên kết, ghi chú vật liệu và bảng thống kê.
Với AutoCAD 2D, kỹ sư có thể kiểm soát:
- Kích thước khung cửa.
- Chi tiết từng thanh thép.
- Vị trí bản lề, khóa và phụ kiện.
- Chi tiết bản mã, bulong, vít neo hoặc mối hàn.
- Khe hở lắp đặt.
- Cao độ và vị trí khung trong công trình.
- Bảng thống kê số lượng và mã hiệu.
Một bộ bản vẽ AutoCAD 2D rõ ràng giúp xưởng sản xuất hạn chế hiểu sai, đồng thời giúp đội thi công lắp đặt đúng theo hồ sơ kỹ thuật.
Vai trò của BIM trong phối hợp khung cửa thép
Với các dự án có nhiều hạng mục kỹ thuật, BIM giúp kiểm tra khung cửa thép trong tổng thể không gian công trình. Thay vì chỉ nhìn từng mặt cắt riêng lẻ, mô hình BIM cho phép các bên kiểm tra vị trí khung cửa với tường, panel, kết cấu thép, hệ MEP, louver, cầu thang hoặc các chi tiết liên quan.
BIM hỗ trợ:
- Kiểm tra va chạm với hệ kỹ thuật.
- Kiểm tra không gian mở cửa.
- Kiểm tra cao độ và vị trí lắp đặt.
- Phối hợp khung cửa với panel, tường và kết cấu.
- Giảm sai lệch giữa bản vẽ và thi công thực tế.
- Giúp chủ đầu tư, xưởng sản xuất và đội thi công dễ hình dung hơn.
Khi kết hợp AutoCAD 2D và BIM, bản vẽ khung cửa thép không chỉ rõ về chi tiết mà còn chính xác hơn trong tổng thể công trình.
Những lỗi thường gặp trong bản vẽ khung cửa thép
Một số lỗi thường gặp gồm:
- Thiếu kích thước tổng thể.
- Không thể hiện kích thước thông thủy.
- Thiếu mặt cắt chi tiết.
- Không ghi rõ vật liệu và độ dày thép.
- Thiếu thông tin hoàn thiện bề mặt.
- Vị trí bản lề, khóa hoặc phụ kiện chưa rõ.
- Chi tiết liên kết với tường hoặc khung thép quá sơ sài.
- Không kiểm tra dung sai lắp đặt.
- Không phối hợp với panel, MEP hoặc kết cấu xung quanh.
- Bản vẽ không đồng bộ giữa các view.
Những lỗi này có thể khiến xưởng sản xuất phải hỏi lại nhiều lần, làm chậm tiến độ gia công và gây khó khăn trong quá trình lắp đặt.
CMC Architects Việt Nam hỗ trợ triển khai bản vẽ khung cửa thép chuyên nghiệp
Tại CMC Architects Việt Nam, chúng tôi hiểu rằng một bộ bản vẽ khung cửa thép tốt cần vừa rõ ràng về kỹ thuật, vừa phù hợp với thực tế sản xuất và lắp đặt.
Với kinh nghiệm trong thiết kế bản vẽ kỹ thuật, AutoCAD 2D, BIM, shop drawing và các hạng mục thép – kim loại kiến trúc, CMC Architects Việt Nam hỗ trợ triển khai bản vẽ cho nhiều hạng mục như:
- Khung cửa thép.
- Cầu thang thép.
- Lan can thép.
- Tay vịn.
- Thang leo kỹ thuật.
- Louver.
- Panel.
- Khung thép kiến trúc.
- Bản mã, bulong và chi tiết liên kết.
- Các chi tiết kim loại kiến trúc khác.
Chúng tôi chú trọng kiểm tra kích thước, vật liệu, chi tiết liên kết, khả năng thi công, tính đồng bộ của bản vẽ và điều kiện thực tế công trình trước khi bàn giao.
Mục tiêu là giúp khách hàng có được bộ hồ sơ bản vẽ dễ đọc, dễ sản xuất, dễ lắp đặt và giảm thiểu rủi ro phát sinh trong quá trình thi công.
Kết luận
Bản vẽ khung cửa thép là tài liệu quan trọng giúp kết nối ý tưởng thiết kế với sản xuất và thi công thực tế. Một bản vẽ rõ ràng sẽ giúp khung cửa được gia công chính xác, lắp đặt thuận lợi, đảm bảo độ bền, tính an toàn và thẩm mỹ cho công trình.
Khi triển khai bản vẽ khung cửa thép, cần kiểm tra kỹ:
Kích thước tổng thể.
Kích thước thông thủy.
Quy cách vật liệu.
Mặt bằng, mặt đứng và mặt cắt chi tiết.
Chi tiết liên kết với tường, khung thép hoặc panel.
Vị trí bản lề, khóa và phụ kiện.
Dung sai sản xuất và lắp đặt.
Sự phối hợp với AutoCAD 2D, BIM và các hệ kỹ thuật liên quan.
Nếu bạn đang chuẩn bị triển khai khung cửa thép cho công trình, hãy tự đặt câu hỏi:
Bản vẽ hiện tại đã đủ rõ để xưởng sản xuất hiểu đúng chưa?
Chi tiết liên kết đã phù hợp với điều kiện thi công thực tế chưa?
Khung cửa có được kiểm tra đồng bộ với panel, kết cấu, MEP và các hạng mục xung quanh chưa?
Nếu câu trả lời là chưa, đây là thời điểm phù hợp để rà soát lại bản vẽ trước khi đưa vào sản xuất.
