Trong các công trình công cộng như nhà trẻ, trường học hay khu chăm sóc trẻ em, tay vịn thép không chỉ là một hạng mục phụ trợ. Đây là chi tiết trực tiếp liên quan đến sự an toàn, khả năng sử dụng và độ bền của công trình trong quá trình vận hành lâu dài.
Với hạng mục tay vịn thép phía Nam Nhà trẻ Trung tâm, CMC Architects Việt Nam đã triển khai bộ bản vẽ chế tạo và thi công với đầy đủ thông tin về mặt bằng, mặt đứng, mặt cắt, kích thước chi tiết, vật liệu và phương án liên kết. Mỗi bản vẽ đều được thể hiện rõ ràng, giúp đội ngũ gia công, lắp đặt và kiểm tra dễ dàng nắm bắt yêu cầu kỹ thuật trước khi thi công thực tế.
Vai Trò Của Tay Vịn Thép Trong Công Trình Nhà Trẻ
Tay vịn thép là một hạng mục quan trọng trong các khu vực di chuyển, lối đi, sân chơi hoặc ranh giới an toàn của công trình. Đặc biệt với môi trường nhà trẻ, yêu cầu về độ chắc chắn, chiều cao, khoảng cách thanh đứng và khả năng chịu lực cần được kiểm soát cẩn thận.
Một hệ tay vịn được thiết kế tốt sẽ giúp:
- Tăng độ an toàn cho trẻ em, giáo viên và người sử dụng.
- Phân chia khu vực di chuyển một cách rõ ràng.
- Hạn chế rủi ro té ngã hoặc va chạm.
- Đảm bảo tính đồng bộ với kiến trúc tổng thể.
- Giúp quá trình thi công, kiểm tra và bảo trì thuận tiện hơn.
Chính vì vậy, bản vẽ chế tạo và thi công cần được thể hiện đầy đủ, không chỉ ở phần kích thước tổng thể mà còn ở từng chi tiết liên kết, chân trụ, thanh ngang, thanh dọc và phương án cố định vào nền hoặc kết cấu xung quanh.

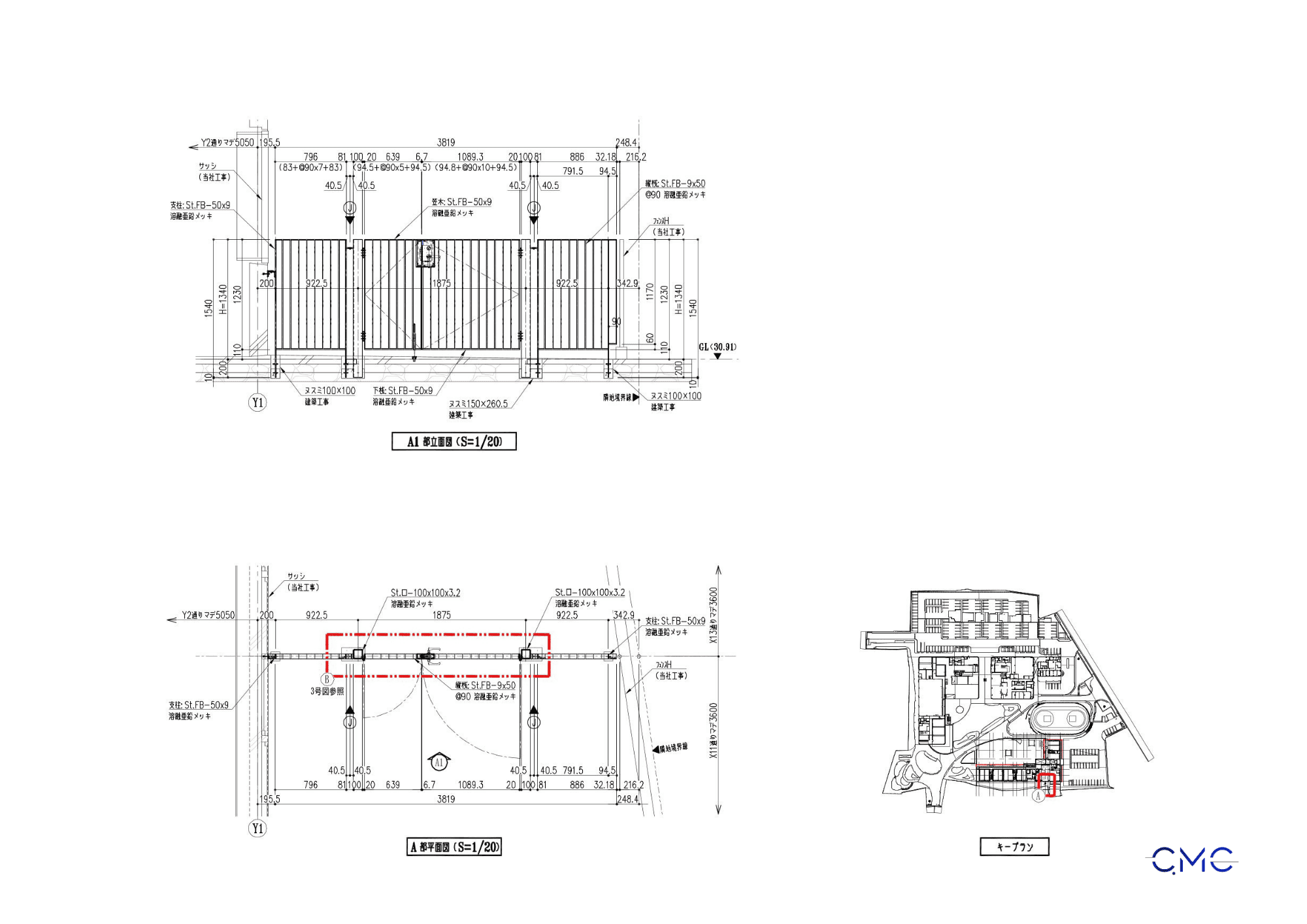

Mặt Bằng Tay Vịn – Xác Định Chính Xác Vị Trí Lắp Đặt
Trong bộ hồ sơ kỹ thuật, bản vẽ mặt bằng là cơ sở đầu tiên giúp xác định vị trí lắp đặt tay vịn trong tổng thể công trình. Thông qua mặt bằng, đội thi công có thể nắm rõ chiều dài tuyến tay vịn, hướng bố trí, vị trí đầu – cuối, các điểm neo giữ và mối liên hệ với khu vực xung quanh.
Đối với hạng mục tay vịn thép phía Nam Nhà trẻ Trung tâm, mặt bằng thể hiện rõ phạm vi lắp đặt, tim trục, khoảng cách giữa các đoạn, vị trí các trụ đứng và điểm liên kết. Đây là phần rất quan trọng để tránh sai lệch vị trí khi đưa bản vẽ ra thi công thực tế.

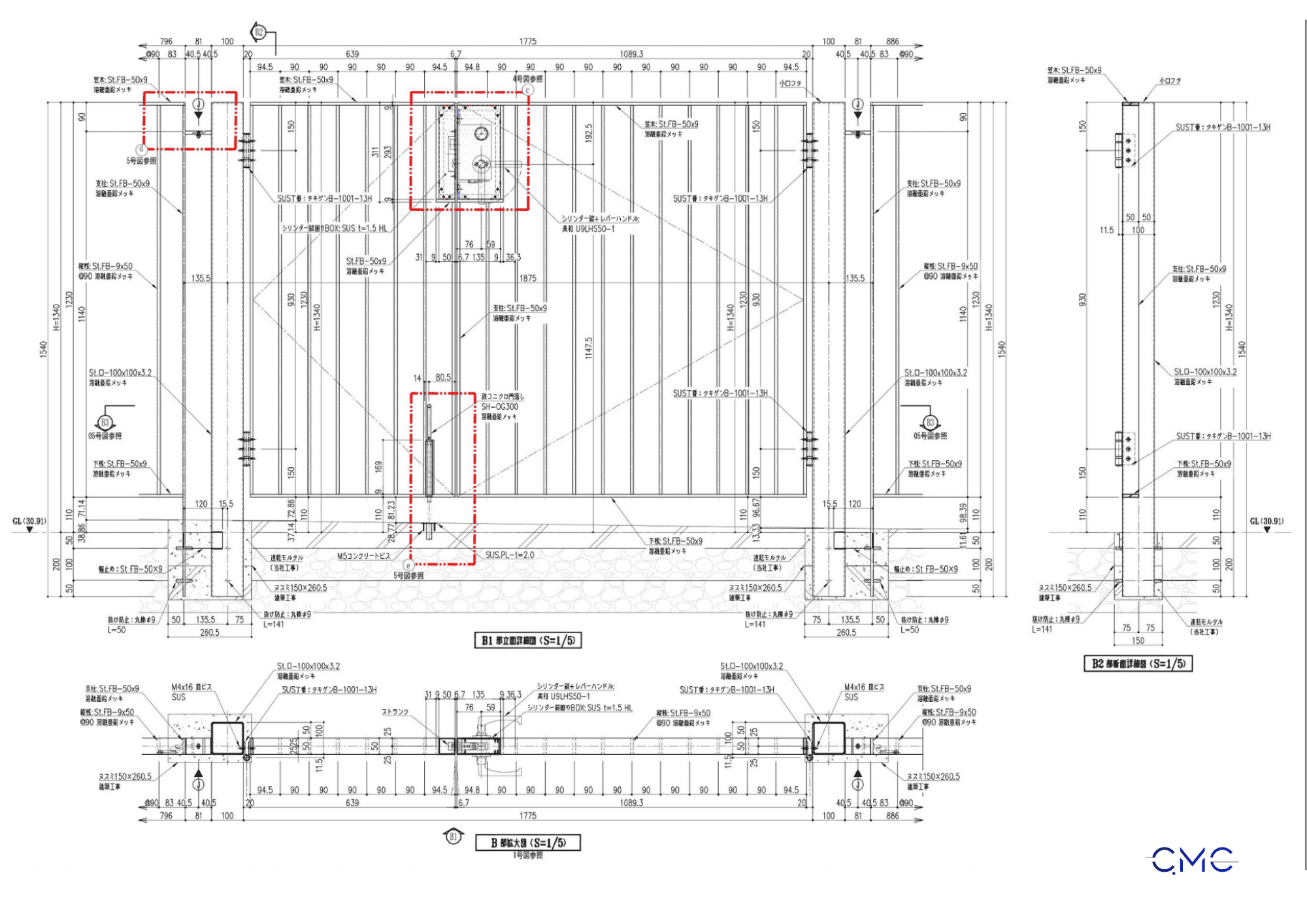

Mặt Đứng Tay Vịn – Thể Hiện Hình Dáng Và Cao Độ
Nếu bản vẽ mặt bằng giúp xác định vị trí, thì bản vẽ mặt đứng giúp thể hiện hình dáng thực tế của tay vịn khi nhìn từ phía ngoài. Đây là phần quan trọng để kiểm soát chiều cao, khoảng cách thanh đứng, cao độ chân trụ, thanh ngang và tỷ lệ tổng thể của hạng mục.
Trong bản vẽ mặt đứng, các thông tin như chiều cao tay vịn, khoảng cách giữa các thanh, vị trí trụ chính, trụ phụ và thanh ngang được thể hiện rõ ràng. Điều này giúp xưởng gia công có cơ sở để cắt, hàn và hoàn thiện cấu kiện đúng theo yêu cầu thiết kế.
Một bản vẽ mặt đứng rõ ràng cũng giúp chủ đầu tư và đội giám sát dễ dàng kiểm tra hình dáng sản phẩm trước khi lắp đặt, hạn chế tình trạng gia công sai hoặc phải chỉnh sửa nhiều lần tại công trường.

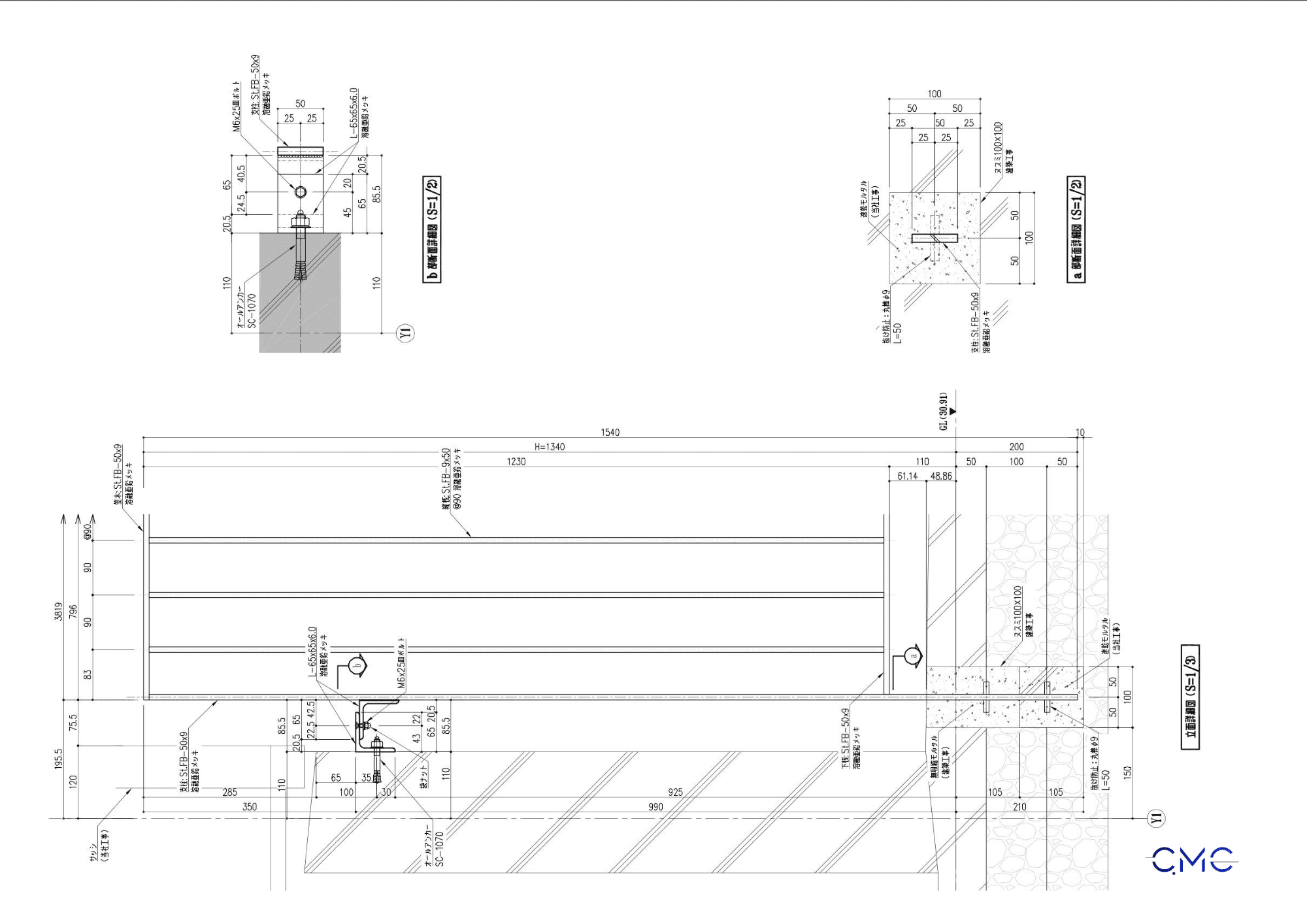

Mặt Cắt Và Chi Tiết Chân Trụ – Cơ Sở Đảm Bảo Độ Chắc Chắn
Một hệ tay vịn muốn an toàn và bền vững cần được kiểm soát kỹ ở phần chân trụ và vị trí liên kết với nền. Đây là khu vực chịu lực trực tiếp, đồng thời quyết định độ ổn định của toàn bộ hệ tay vịn trong quá trình sử dụng.
Trong bản vẽ chi tiết, các thông tin như bản mã, bulong neo, kích thước thép, vị trí hàn, cao độ lắp đặt và khoảng cách liên kết được thể hiện rõ. Nhờ đó, đội thi công có thể thực hiện đúng phương án cố định, tránh tình trạng tay vịn bị rung lắc, sai cao độ hoặc không đảm bảo an toàn sau khi lắp đặt.
Đây cũng là phần bản vẽ rất quan trọng khi kiểm tra chất lượng tại công trường, vì chỉ cần sai lệch nhỏ ở chân trụ cũng có thể ảnh hưởng đến toàn bộ hệ kết cấu tay vịn.

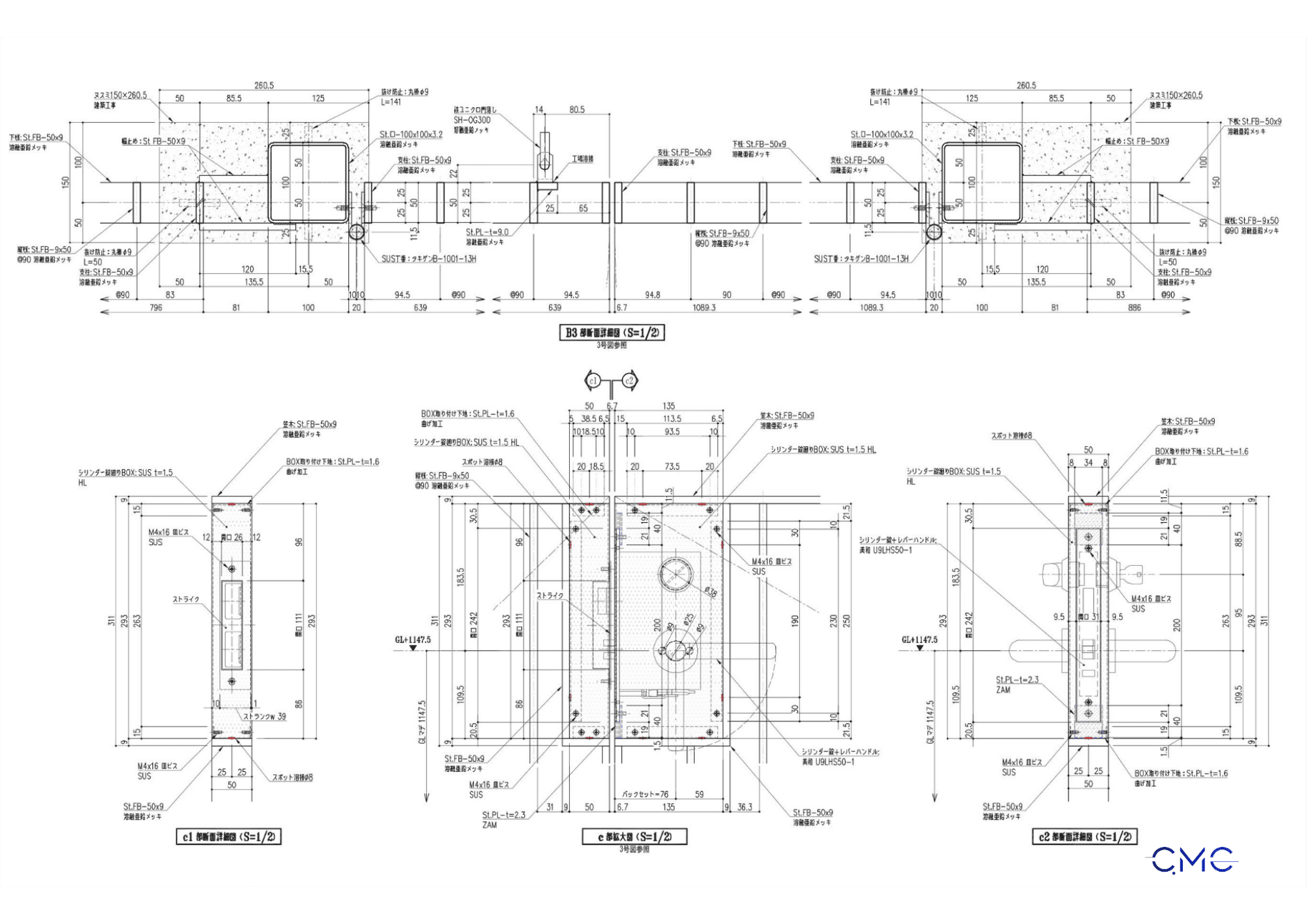

Chi Tiết Liên Kết – Yếu Tố Quyết Định Chất Lượng Thi Công
Trong bản vẽ chế tạo và thi công, chi tiết liên kết luôn là phần cần được thể hiện kỹ lưỡng. Với tay vịn thép, các chi tiết như bản mã, bulong, mối hàn, khóa, bản lề, thanh giằng hoặc các phụ kiện đi kèm đều cần có kích thước rõ ràng để tránh nhầm lẫn trong quá trình gia công.
Bộ bản vẽ của CMC Architects Việt Nam thể hiện các chi tiết liên kết theo cách dễ đọc, giúp người gia công hiểu chính xác từng vị trí cần xử lý. Điều này đặc biệt quan trọng với các hạng mục có nhiều thanh đứng, nhiều điểm cố định và yêu cầu độ chính xác cao.
Khi chi tiết liên kết được làm rõ ngay từ bản vẽ, quá trình thi công sẽ thuận lợi hơn, giảm thời gian hỏi lại thông tin, hạn chế sai sót và giúp công trình đạt chất lượng ổn định hơn.

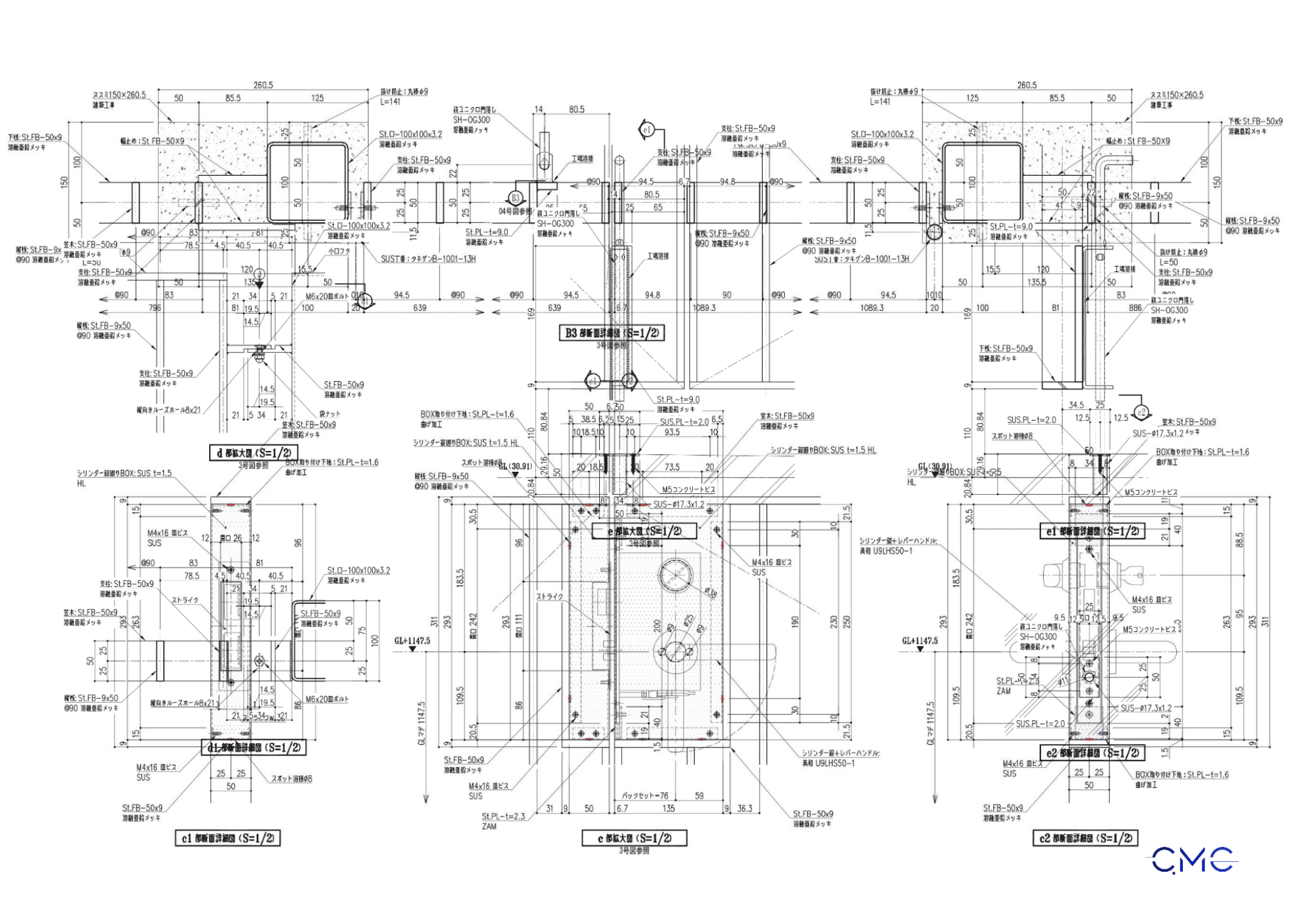

Bản Vẽ Chi Tiết Giúp Quá Trình Gia Công Chính Xác Hơn
Một trong những giá trị lớn nhất của bản vẽ chế tạo là giúp xưởng sản xuất hiểu rõ từng bộ phận trước khi tiến hành cắt, hàn, khoan, mạ hoặc hoàn thiện bề mặt. Với tay vịn thép, nếu kích thước không rõ ràng hoặc thiếu chi tiết liên kết, sản phẩm sau khi gia công có thể không khớp với thực tế công trình.
Bản vẽ chi tiết giúp kiểm soát:
- Kích thước từng thanh thép.
- Khoảng cách giữa các thanh đứng.
- Vị trí bản mã và bulong.
- Cao độ lắp đặt.
- Phương án hàn và liên kết.
- Vật liệu và yêu cầu hoàn thiện bề mặt.
- Các điểm cần kiểm tra trước khi bàn giao.
Nhờ đó, đội gia công có thể làm việc chủ động hơn, đồng thời đội thi công cũng dễ dàng lắp đặt đúng theo hồ sơ thiết kế.
Giá Trị Của Bản Vẽ Kỹ Thuật Từ CMC Architects Việt Nam
CMC Architects Việt Nam luôn chú trọng đến sự rõ ràng, chính xác và tính ứng dụng thực tế trong từng bộ hồ sơ bản vẽ. Đối với các hạng mục thép như tay vịn, lan can, cầu thang, thang leo, panel, louver hay khung thép, bản vẽ không chỉ cần đẹp về trình bày mà còn phải dễ đọc, dễ thi công và dễ kiểm tra.
Một bộ bản vẽ chất lượng sẽ giúp:
- Chủ đầu tư dễ dàng kiểm soát hồ sơ kỹ thuật.
- Đơn vị gia công hiểu rõ yêu cầu sản xuất.
- Đội thi công hạn chế sai sót tại công trường.
- Quá trình nghiệm thu diễn ra nhanh chóng hơn.
- Công trình đạt độ hoàn thiện chuyên nghiệp và an toàn hơn.
Với kinh nghiệm triển khai bản vẽ AutoCAD 2D cho nhiều hạng mục thép và kim loại kiến trúc, CMC Architects Việt Nam hướng đến việc tạo ra những hồ sơ kỹ thuật thực tế, rõ ràng và có giá trị sử dụng cao trong từng dự án.
Kết Luận
Bản vẽ chế tạo và thi công tay vịn thép phía Nam Nhà trẻ Trung tâm là một ví dụ rõ ràng cho vai trò quan trọng của hồ sơ kỹ thuật trong xây dựng. Khi mặt bằng, mặt đứng, mặt cắt và chi tiết liên kết được thể hiện đầy đủ, quá trình gia công và lắp đặt sẽ trở nên chính xác, an toàn và hiệu quả hơn.
Với CMC Architects Việt Nam, mỗi bản vẽ không chỉ là tài liệu kỹ thuật mà còn là cầu nối giữa thiết kế, sản xuất và thi công thực tế. Sự rõ ràng trong bản vẽ chính là nền tảng để tạo nên một công trình chuyên nghiệp, bền vững và đáng tin cậy.
Bạn đang cần triển khai bản vẽ chế tạo – thi công cho tay vịn thép, lan can, cầu thang, thang leo hoặc các hạng mục kim loại kiến trúc? Hãy liên hệ CMC Architects Việt Nam để được hỗ trợ giải pháp bản vẽ kỹ thuật phù hợp cho công trình của bạn.
