Bản Vẽ Chế Tạo Và Thi Công Panel Trên Cùng Của Ống Xả / Ống Thoát Khí Từ CMC Architects Việt Nam

Trong các công trình hiện đại, hệ thống ống xả và ống thoát khí không chỉ cần đảm bảo khả năng vận hành ổn định mà còn phải được hoàn thiện gọn gàng, an toàn và đồng bộ với kiến trúc tổng thể. Đặc biệt, phần panel trên cùng của ống xả / ống thoát khí là hạng mục cần được triển khai bản vẽ kỹ thuật rõ ràng để hỗ trợ quá trình gia công, lắp đặt và nghiệm thu tại công trường.

Với kinh nghiệm trong lĩnh vực triển khai bản vẽ kỹ thuật bằng AutoCAD 2D, CMC Architects Việt Nam mang đến giải pháp bản vẽ chế tạo – thi công chi tiết, dễ đọc, dễ kiểm tra và phù hợp với thực tế thi công.

Panel Trên Cùng Của Ống Xả / Ống Thoát Khí Là Gì?

Panel trên cùng của ống xả hoặc ống thoát khí là bộ phận hoàn thiện được bố trí tại khu vực đầu trên của hệ thống thoát khí. Hạng mục này thường có vai trò che chắn, bảo vệ, hỗ trợ định hướng thoát khí và tạo sự đồng bộ thẩm mỹ cho khu vực kỹ thuật.

Dù là một chi tiết nằm trong nhóm hạng mục phụ trợ, panel trên cùng vẫn cần được thể hiện chính xác trong bản vẽ. Nếu kích thước, cao độ, vật liệu hoặc liên kết không rõ ràng, quá trình thi công có thể phát sinh sai lệch, ảnh hưởng đến chất lượng hoàn thiện chung của công trình.

Một bộ bản vẽ đầy đủ sẽ giúp đội gia công và đội thi công nắm rõ:

• Vị trí lắp đặt panel trên hệ thống ống thoát khí.
• Kích thước tổng thể và kích thước chi tiết.
• Cấu tạo khung đỡ, nẹp, bản mã hoặc phụ kiện liên kết.
• Cao độ và hướng lắp đặt.
• Vật liệu sử dụng cho từng bộ phận.
• Các điểm cần kiểm tra trước khi nghiệm thu.

Vì Sao Bản Vẽ Chế Tạo – Thi Công Panel Cần Được Triển Khai Chi Tiết?

Trong thực tế thi công, các hạng mục panel kỹ thuật thường nằm ở vị trí cao, khuất, hoặc gần các hệ thống cơ điện khác. Điều này khiến quá trình lắp đặt đòi hỏi độ chính xác rất cao. Nếu bản vẽ không thể hiện đầy đủ thông tin, đội thi công có thể mất nhiều thời gian để đối chiếu, điều chỉnh hoặc xử lý phát sinh tại công trường.

Bản vẽ chế tạo thi công rõ ràng giúp:

• Hạn chế sai lệch kích thước khi gia công panel.
• Giúp đội thi công xác định chính xác vị trí lắp đặt.
• Kiểm soát tốt mối liên kết giữa panel, khung đỡ và kết cấu xung quanh.
• Đảm bảo hình dáng panel đúng theo yêu cầu thiết kế.
• Hỗ trợ quá trình kiểm tra, nghiệm thu nhanh chóng hơn.
• Giảm rủi ro phát sinh chi phí do sửa chữa hoặc gia công lại.

Đây cũng là lý do CMC Architects Việt Nam luôn chú trọng đến tính rõ ràng, đồng bộ và khả năng ứng dụng thực tế trong từng bộ bản vẽ kỹ thuật.

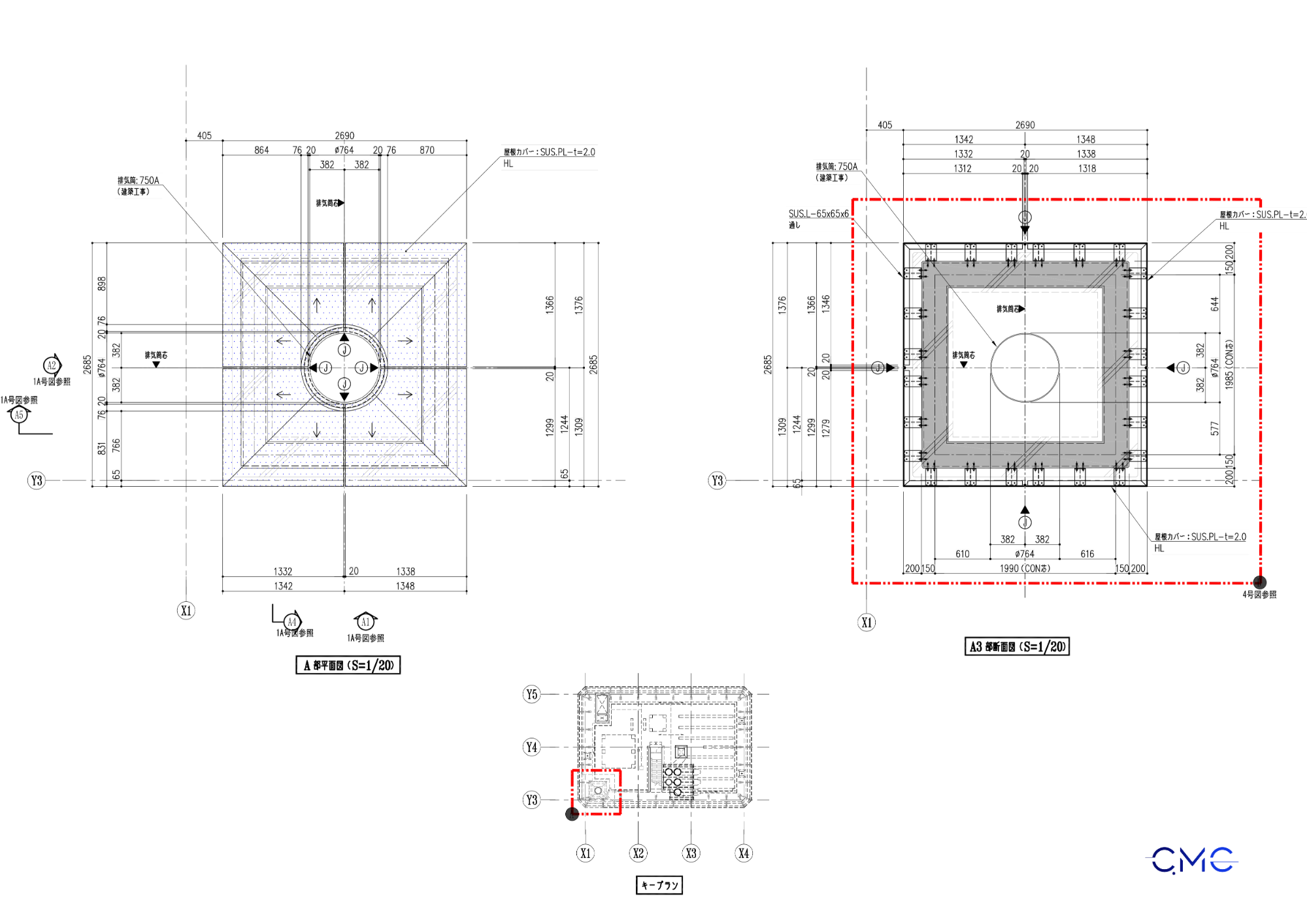

Mặt Bằng – Cơ Sở Xác Định Vị Trí Panel

Mặt bằng là phần quan trọng đầu tiên trong bản vẽ panel trên cùng của ống xả / ống thoát khí. Thông qua mặt bằng, người đọc có thể xác định được vị trí panel trong tổng thể công trình, kích thước theo phương ngang, hướng thoát khí và phạm vi liên kết với các bộ phận xung quanh.

Trong bản vẽ, các thông tin như trục định vị, kích thước tổng thể, vị trí ống xả, hướng lắp đặt và phần panel bao quanh cần được thể hiện rõ để tránh nhầm lẫn trong quá trình gia công.

Mặt Đứng – Thể Hiện Hình Dáng Và Cao Độ Lắp Đặt

Mặt đứng giúp làm rõ hình dáng bên ngoài của panel, chiều cao lắp đặt, độ dốc, cao độ và quan hệ giữa panel với phần ống thoát khí phía trên. Đây là phần bản vẽ quan trọng để đội gia công hiểu được hình thức hoàn thiện và tỷ lệ thực tế của hạng mục.

Đối với panel trên cùng của ống xả / ống thoát khí, mặt đứng cần thể hiện rõ:

• Chiều cao tổng thể của panel.
• Cao độ lắp đặt so với sàn hoặc kết cấu liên quan.
• Hình dáng mái che hoặc phần panel bao quanh.
• Vị trí ống thoát khí.
• Đường mép, nẹp, khe ghép hoặc điểm tiếp giáp.
• Các thông tin vật liệu, hoàn thiện bề mặt nếu có.

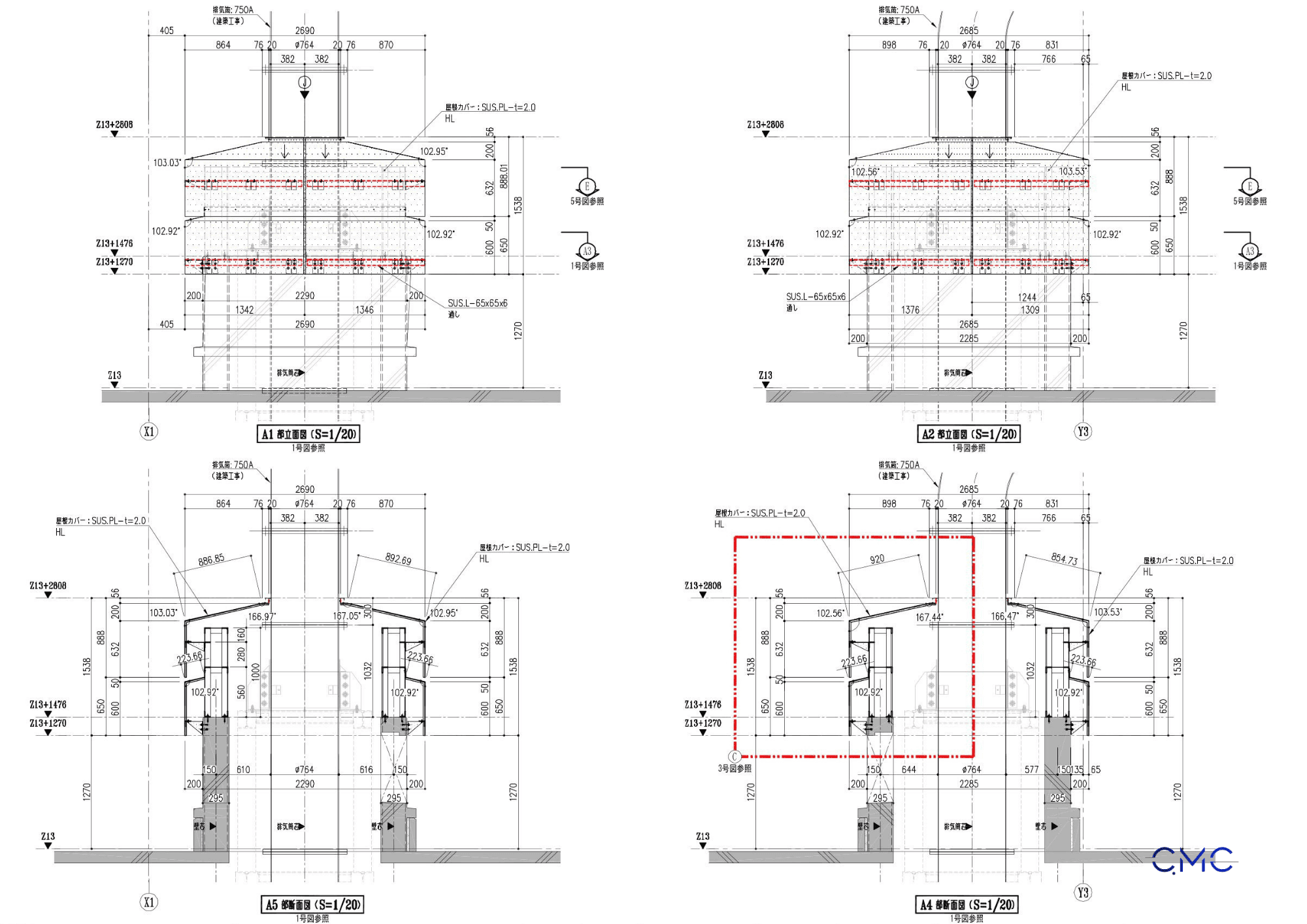

Chú thích ảnh: Mặt đứng thể hiện hình dáng, cao độ và kích thước tổng thể của panel trên cùng ống xả / ống thoát khí.

Mặt Cắt – Làm Rõ Cấu Tạo Và Phương Án Lắp Đặt

Mặt cắt là phần giúp người đọc hiểu rõ cấu tạo bên trong của hạng mục. Nếu mặt bằng cho biết panel nằm ở đâu, mặt đứng cho biết panel trông như thế nào, thì mặt cắt sẽ giải thích panel được cấu tạo và lắp đặt ra sao.

Trong hạng mục này, mặt cắt cần thể hiện các yếu tố như:

• Độ dày panel.
• Cấu tạo lớp che phủ hoặc nắp trên.
• Khung đỡ bên trong.
• Vị trí liên kết với kết cấu thép hoặc bê tông.
• Khoảng hở kỹ thuật.
• Hướng thoát khí và không gian vận hành.
• Chi tiết chống rung, chống lệch hoặc cố định panel nếu có.

Khi mặt cắt được triển khai đầy đủ, đội thi công có thể dễ dàng kiểm tra từng lớp cấu tạo trước khi lắp đặt, từ đó giảm nguy cơ sai lệch giữa bản vẽ và thực tế.

Chú thích ảnh: Mặt cắt chi tiết giúp làm rõ cấu tạo panel, khung đỡ và phương án liên kết với hệ thống ống thoát khí.

Chi Tiết Cấu Tạo – Yếu Tố Quyết Định Độ Chính Xác Khi Gia Công

Đối với bản vẽ chế tạo, chi tiết cấu tạo là phần đặc biệt quan trọng. Đây là cơ sở để xưởng gia công xác định đúng kích thước từng tấm panel, vị trí lỗ bắt vít, vị trí nẹp, khung đỡ, bản mã và các điểm liên kết.

Một chi tiết cấu tạo tốt cần giúp người đọc trả lời được các câu hỏi:

• Panel được chia thành những phần nào?
• Kích thước từng phần là bao nhiêu?
• Vị trí lỗ liên kết nằm ở đâu?
• Khung đỡ được bố trí như thế nào?
• Panel liên kết với ống xả và kết cấu xung quanh bằng phương án nào?
• Có yêu cầu hoàn thiện bề mặt, chống gỉ hoặc chống nước hay không?

Với CMC Architects Việt Nam, mỗi chi tiết trong bản vẽ đều cần được trình bày rõ ràng để đội gia công có thể sản xuất đúng ngay từ đầu, hạn chế tối đa việc chỉnh sửa sau khi đưa ra công trường.

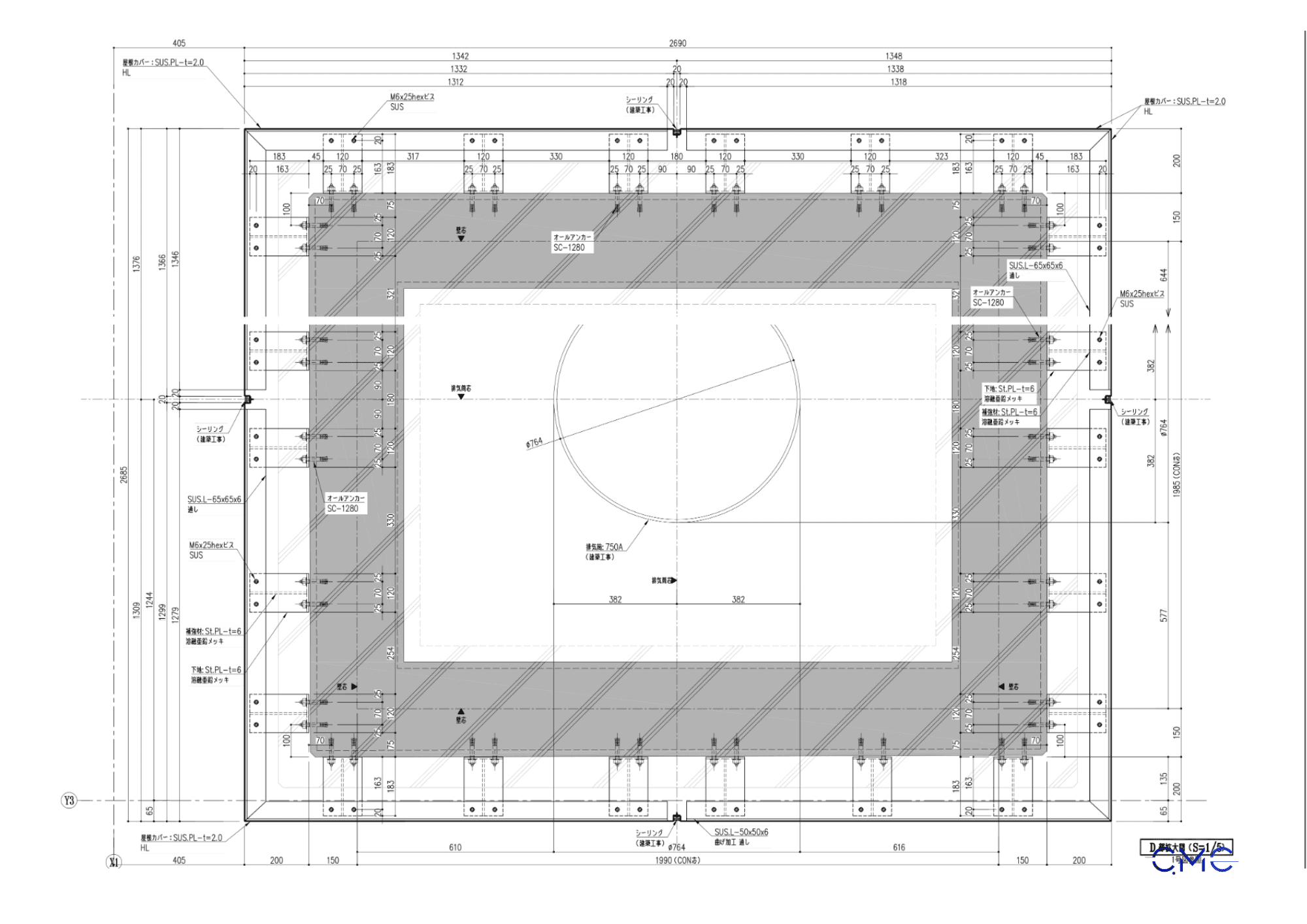

Chú thích ảnh: Chi tiết cấu tạo thể hiện khung đỡ, vị trí liên kết và kích thước panel phục vụ gia công chính xác.

Chi Tiết Liên Kết – Kiểm Soát Chất Lượng Khi Thi Công

Chi tiết liên kết là phần giúp đảm bảo panel được lắp đặt chắc chắn, đúng vị trí và an toàn trong quá trình vận hành. Với các hạng mục kỹ thuật như panel trên cùng của ống xả / ống thoát khí, liên kết cần được thể hiện đầy đủ để tránh tình trạng lắp đặt sai hướng, thiếu bulong, sai khoảng cách hoặc không đảm bảo độ ổn định.

Các thông tin cần có trong chi tiết liên kết bao gồm:

• Vị trí bulong, vít hoặc phụ kiện cố định.
• Khoảng cách giữa các điểm liên kết.
• Kích thước bản mã hoặc thanh đỡ.
• Cách liên kết panel với khung thép.
• Vị trí tiếp giáp giữa panel và ống thoát khí.
• Yêu cầu xử lý mép, nẹp, khe hở hoặc chống thấm nếu có.

Nhờ bản vẽ chi tiết, đội thi công có thể kiểm tra từng vị trí trước khi lắp đặt, giúp quá trình nghiệm thu thuận lợi và minh bạch hơn.

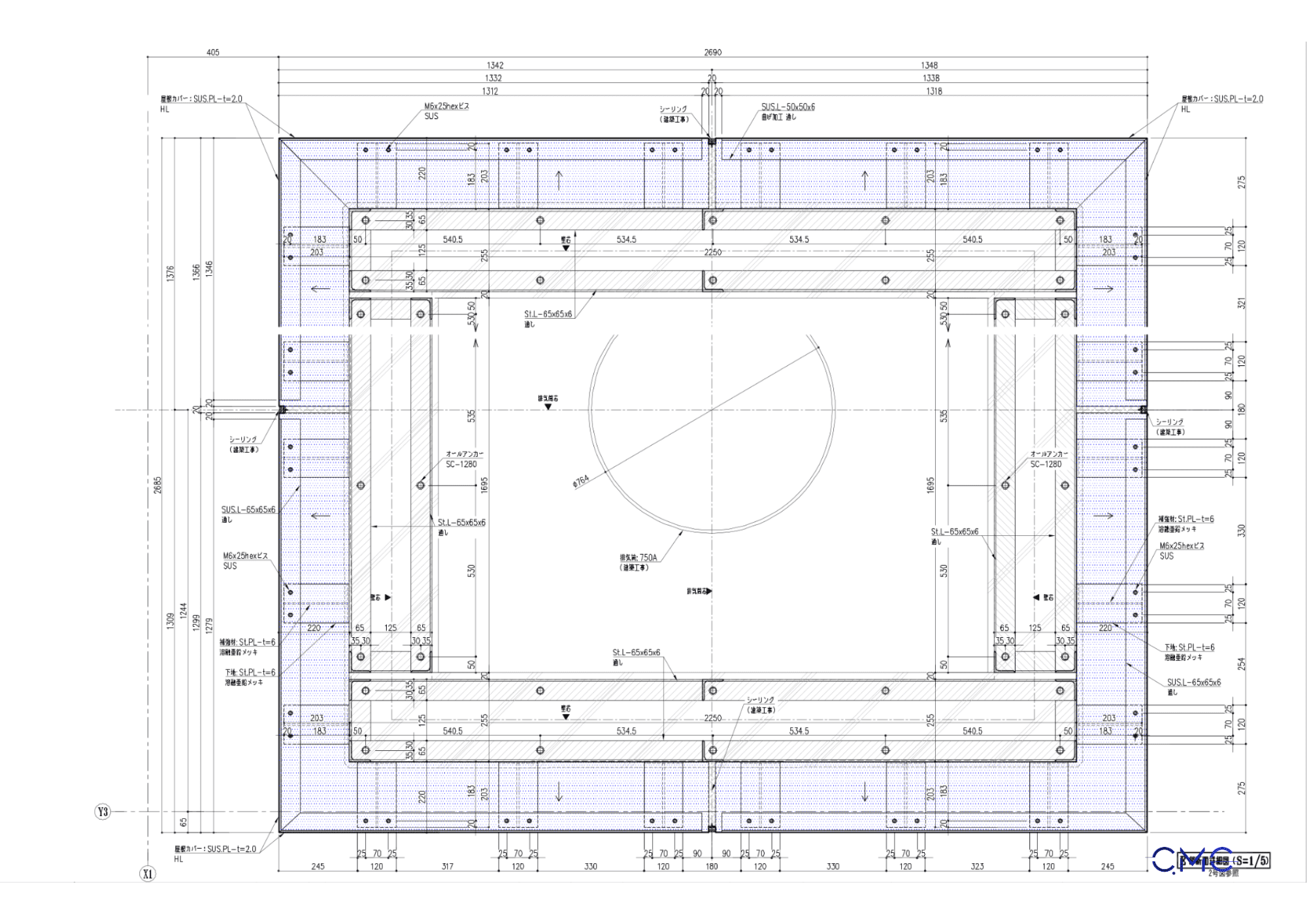

Chú thích ảnh: Chi tiết liên kết thể hiện vị trí bulong, khung đỡ và phương án cố định panel trên cùng của ống xả / ống thoát khí.

Giá Trị Của Bản Vẽ Kỹ Thuật Từ CMC Architects Việt Nam

Một bộ bản vẽ kỹ thuật chất lượng không chỉ giúp công trình được thi công đúng, mà còn giúp các bên phối hợp hiệu quả hơn. Từ đơn vị thiết kế, xưởng gia công đến đội lắp đặt tại công trường, tất cả đều cần một bộ hồ sơ rõ ràng, đầy đủ và dễ kiểm tra.

CMC Architects Việt Nam tập trung vào việc triển khai bản vẽ AutoCAD 2D cho các hạng mục thép, panel, louver, tay vịn, lan can, thang leo, khung thép và các chi tiết kim loại kiến trúc. Với từng dự án, chúng tôi luôn hướng đến ba yếu tố cốt lõi: chính xác – rõ ràng – dễ thi công.

Bản vẽ do CMC Architects Việt Nam triển khai giúp:

• Chuẩn hóa thông tin kỹ thuật trước khi gia công.
• Hạn chế sai sót trong quá trình sản xuất.
• Giúp công trường thi công nhanh và đúng hơn.
• Tăng tính chuyên nghiệp trong hồ sơ kỹ thuật.
• Hỗ trợ kiểm tra và nghiệm thu hiệu quả.
• Góp phần nâng cao chất lượng hoàn thiện công trình.

Bản Vẽ Rõ Ràng Là Nền Tảng Cho Thi Công Chính Xác

Trong các hạng mục kỹ thuật, sự chính xác không đến từ một chi tiết riêng lẻ mà đến từ sự đồng bộ của toàn bộ bản vẽ. Mặt bằng cần đúng vị trí, mặt đứng cần rõ hình dáng, mặt cắt cần thể hiện cấu tạo và chi tiết liên kết cần đủ thông tin để thi công.

Đối với panel trên cùng của ống xả / ống thoát khí, bản vẽ càng rõ ràng thì quá trình gia công và lắp đặt càng thuận lợi. Đây chính là yếu tố giúp công trình đạt được sự an toàn, thẩm mỹ và hiệu quả vận hành lâu dài.

Kết Luận

Bản vẽ chế tạo và thi công panel trên cùng của ống xả / ống thoát khí là tài liệu quan trọng giúp kiểm soát chất lượng từ giai đoạn gia công đến lắp đặt thực tế. Một bộ bản vẽ đầy đủ mặt bằng, mặt đứng, mặt cắt và chi tiết liên kết sẽ giúp giảm sai sót, tiết kiệm thời gian và nâng cao tính chuyên nghiệp cho công trình.

Với kinh nghiệm triển khai bản vẽ kỹ thuật cho nhiều hạng mục thép và kim loại kiến trúc, CMC Architects Việt Nam luôn sẵn sàng đồng hành cùng các dự án cần sự chính xác, rõ ràng và hiệu quả trong từng chi tiết.

Bạn đang cần triển khai bản vẽ chế tạo – thi công cho panel, louver, ống xả, thang leo, tay vịn, lan can hoặc các hạng mục kim loại kiến trúc? Hãy liên hệ với CMC Architects Việt Nam để được tư vấn giải pháp bản vẽ phù hợp với công trình của bạn.
