Trong các công trình văn phòng hiện đại, yếu tố an toàn không chỉ nằm ở hệ thống kết cấu chính mà còn được thể hiện qua từng chi tiết nhỏ như lan can, tay vịn, vách ngăn, khung bảo vệ và hàng rào an toàn. Đây là những hạng mục tưởng chừng đơn giản, nhưng lại đóng vai trò quan trọng trong việc kiểm soát không gian, bảo vệ người sử dụng và hoàn thiện tính chuyên nghiệp cho công trình.
Với kinh nghiệm triển khai bản vẽ kỹ thuật cho các hạng mục thép, inox và kim loại kiến trúc, CMC Architects Việt Nam thực hiện bản vẽ chế tạo – thi công hàng rào an toàn cho văn phòng với mục tiêu: rõ ràng, chính xác, dễ hiểu và thuận tiện cho quá trình sản xuất, lắp đặt tại công trình.
Hàng Rào An Toàn Cho Văn Phòng Là Gì?
Hàng rào an toàn trong văn phòng là hạng mục được sử dụng để phân chia khu vực, bảo vệ lối đi, giới hạn không gian làm việc hoặc tạo ranh giới an toàn tại các vị trí cần kiểm soát. Tùy theo thiết kế của từng công trình, hàng rào có thể được làm từ inox, thép sơn, thép mạ, kính kết hợp khung kim loại hoặc các vật liệu hoàn thiện khác.
Đối với hạng mục này, bản vẽ kỹ thuật cần thể hiện đầy đủ các thông tin như:
- Vị trí lắp đặt trên mặt bằng.
- Chiều dài, chiều cao và kích thước tổng thể.
- Cấu tạo khung chính, thanh đứng, thanh ngang.
- Vị trí bản mã, bulong, neo sàn.
- Chi tiết liên kết với nền, tường hoặc kết cấu xung quanh.
- Vật liệu, quy cách và yêu cầu hoàn thiện bề mặt.
Một bộ bản vẽ rõ ràng sẽ giúp xưởng sản xuất hiểu đúng cấu kiện cần gia công, đồng thời giúp đội thi công lắp đặt chính xác theo thực tế công trình.
Vì Sao Bản Vẽ Chế Tạo – Thi Công Lại Quan Trọng?
Trong quá trình thi công các hạng mục kim loại cho văn phòng, nếu bản vẽ không rõ ràng, thiếu kích thước hoặc thiếu chi tiết liên kết, đội sản xuất và thi công rất dễ gặp phải các vấn đề như sai vị trí lắp đặt, sai kích thước khung, lệch cao độ, thiếu phụ kiện hoặc phải chỉnh sửa nhiều lần tại công trường.
Vì vậy, bản vẽ chế tạo, thi công đóng vai trò như một “ngôn ngữ chung” giữa các bên liên quan: thiết kế, sản xuất, thi công và kiểm tra nghiệm thu.
Một bộ bản vẽ tốt sẽ giúp:
- Giảm sai sót trong quá trình gia công.
- Rút ngắn thời gian trao đổi giữa văn phòng kỹ thuật và công trường.
- Hạn chế phát sinh chi phí chỉnh sửa.
- Giúp đội thi công nắm rõ vị trí và phương án lắp đặt.
- Đảm bảo hạng mục hoàn thiện đúng thiết kế, an toàn và thẩm mỹ.
Mặt Bằng Lắp Đặt – Cơ Sở Để Xác Định Đúng Vị Trí Thi Công
Đối với hạng mục hàng rào an toàn, mặt bằng là bản vẽ quan trọng đầu tiên cần được kiểm tra kỹ. Mặt bằng giúp xác định chính xác khu vực lắp đặt, chiều dài từng đoạn hàng rào, vị trí tiếp giáp với tường, cột hoặc các khu vực chức năng trong văn phòng.
Trong bản vẽ do CMC Architects Việt Nam triển khai, các thông tin về vị trí, kích thước và phạm vi lắp đặt được thể hiện rõ ràng, giúp đội thi công dễ dàng đối chiếu với hiện trạng công trình.

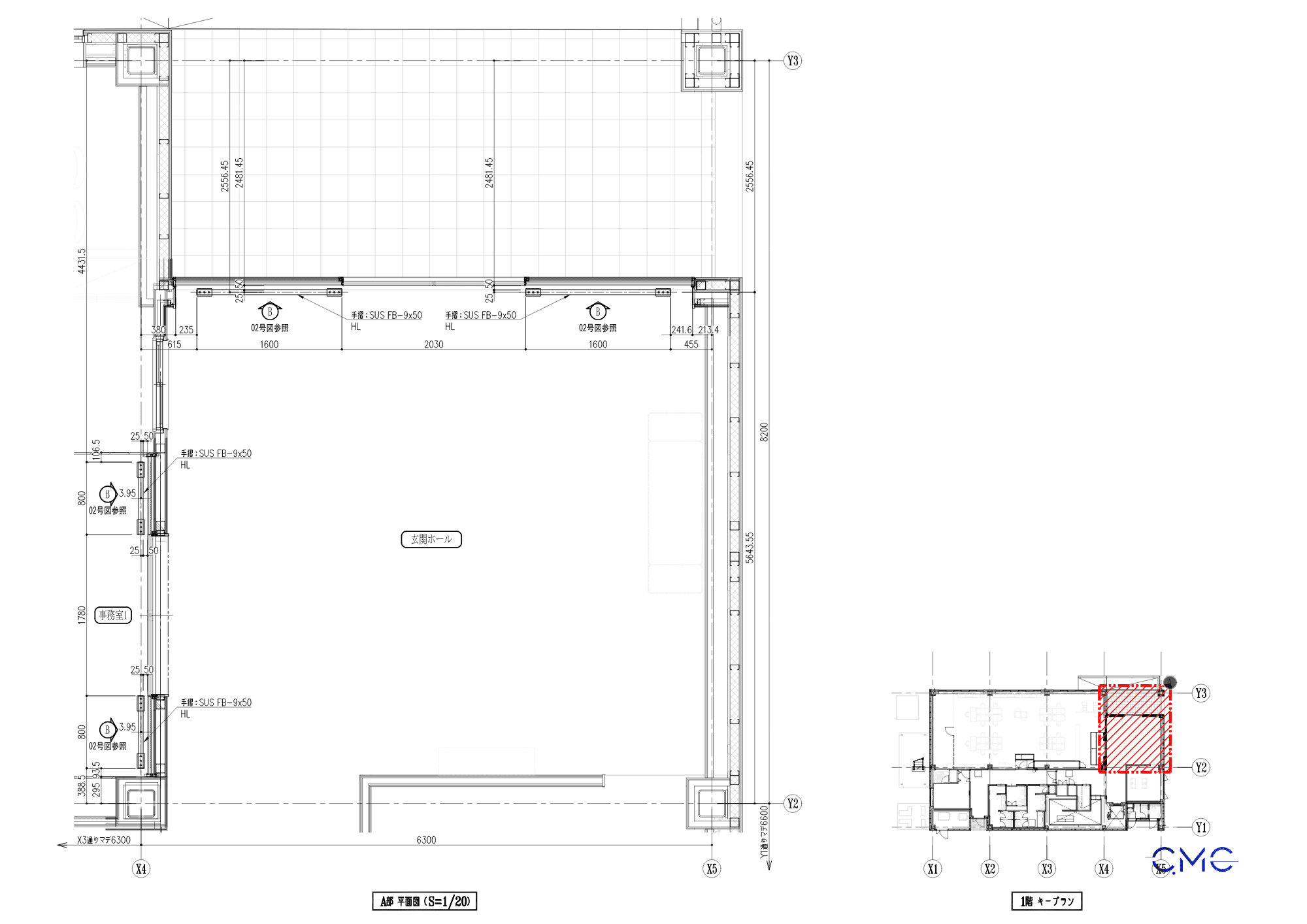

Chú thích ảnh: Bản vẽ mặt bằng thể hiện vị trí hàng rào an toàn trong khu vực văn phòng, hỗ trợ kiểm soát chính xác phạm vi lắp đặt.
Mặt Đứng Và Mặt Cắt – Làm Rõ Cấu Tạo Hàng Rào
Nếu mặt bằng giúp xác định vị trí, thì mặt đứng và mặt cắt giúp làm rõ hình dáng, chiều cao, kết cấu và cách liên kết của hàng rào an toàn. Đây là phần rất quan trọng để xưởng sản xuất có thể gia công đúng kích thước và đúng quy cách kỹ thuật.
Các thông tin cần thể hiện rõ trong mặt đứng và mặt cắt gồm:
- Chiều cao tổng thể của hàng rào.
- Khoảng cách giữa các thanh đứng và thanh ngang.
- Quy cách vật liệu sử dụng.
- Vị trí bản mã chân.
- Cách liên kết xuống nền.
- Kích thước bulong, lỗ khoan và phụ kiện cố định.
- Cao độ hoàn thiện sau khi lắp đặt.
Nhờ có mặt đứng và mặt cắt rõ ràng, quá trình gia công tại xưởng sẽ thuận lợi hơn, đồng thời đội thi công cũng dễ dàng kiểm tra chất lượng sau khi lắp đặt.

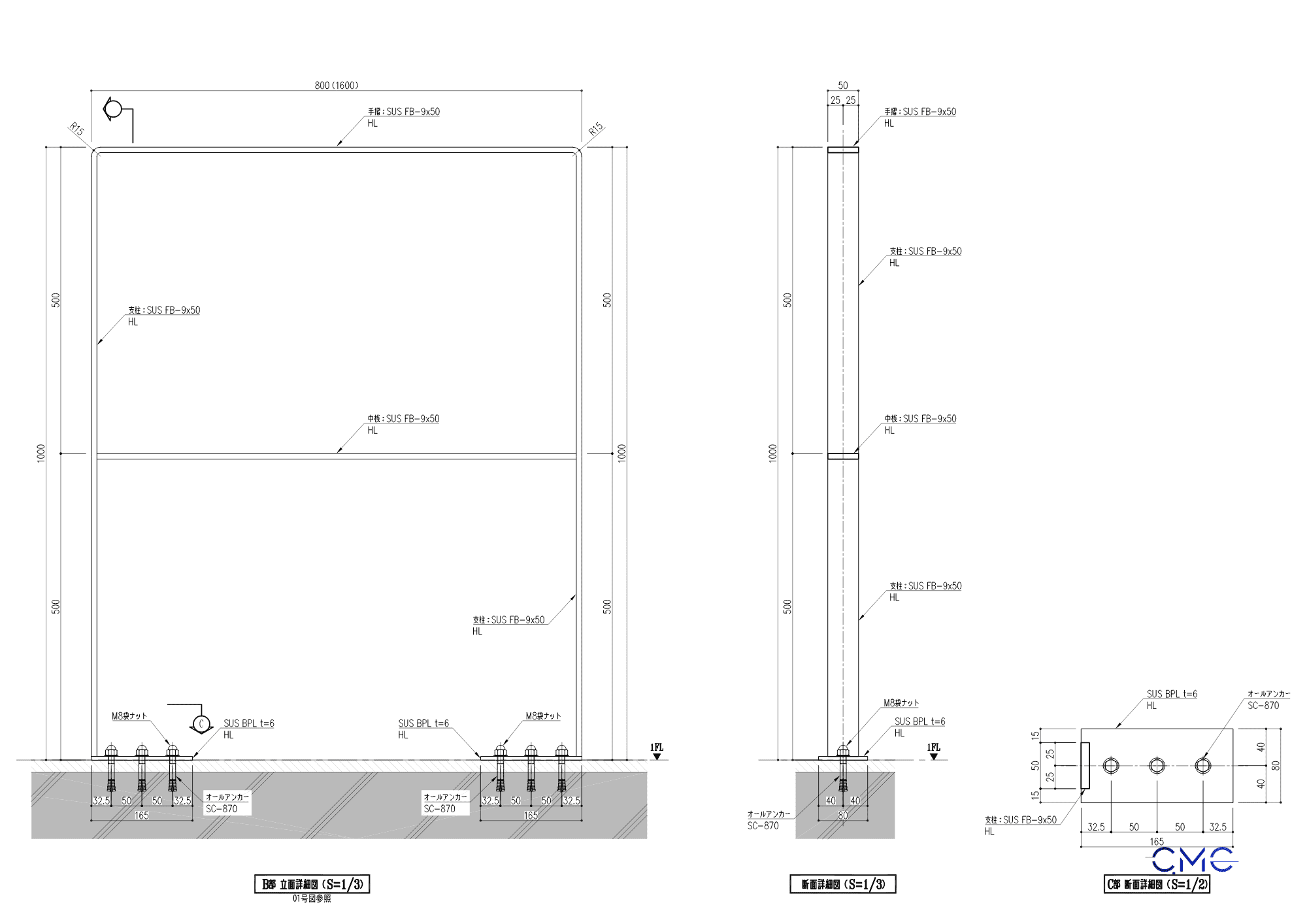

Chú thích ảnh: Mặt đứng, mặt cắt và chi tiết chân liên kết của hàng rào an toàn, thể hiện rõ chiều cao, bản mã và bulong neo sàn.
Chi Tiết Liên Kết – Yếu Tố Quyết Định Độ Chắc Chắn
Với các hạng mục liên quan đến an toàn, chi tiết liên kết luôn là phần không thể xem nhẹ. Một hàng rào an toàn chỉ thực sự ổn định khi phần chân đế, bản mã, bulong neo và liên kết với nền được tính toán và thể hiện rõ trên bản vẽ.
Trong bản vẽ thi công, chi tiết liên kết cần giúp đội thi công hiểu được:
- Bản mã có kích thước bao nhiêu.
- Bulong neo sử dụng loại nào.
- Vị trí khoan lỗ và khoảng cách giữa các lỗ.
- Cách cố định khung vào nền.
- Yêu cầu hoàn thiện sau khi lắp đặt.
Khi các chi tiết này được thể hiện đầy đủ, công trình sẽ hạn chế được tình trạng lắp đặt sai, rung lắc, thiếu độ ổn định hoặc phải chỉnh sửa nhiều lần sau khi thi công.
Bản Vẽ Rõ Ràng Giúp Sản Xuất Dễ Hơn, Thi Công Chính Xác Hơn
Một bản vẽ đẹp không chỉ nằm ở cách trình bày sạch sẽ, mà quan trọng hơn là phải giúp người đọc hiểu đúng và làm đúng. Với hạng mục hàng rào an toàn cho văn phòng, bản vẽ càng rõ ràng thì quá trình gia công và lắp đặt càng thuận lợi.
CMC Architects Việt Nam luôn chú trọng vào việc thể hiện bản vẽ theo hướng thực tế, dễ đọc và dễ triển khai. Từ mặt bằng, mặt đứng, mặt cắt đến chi tiết liên kết, mỗi thông tin đều cần được kiểm tra để đảm bảo tính đồng bộ giữa thiết kế và thi công.
Điều này giúp:
- Xưởng sản xuất dễ bóc tách và gia công.
- Đội thi công dễ xác định vị trí lắp đặt.
- Chủ đầu tư dễ kiểm tra phạm vi công việc.
- Quá trình nghiệm thu rõ ràng hơn.
- Chất lượng hoàn thiện của công trình được kiểm soát tốt hơn.
CMC Architects Việt Nam – Giải Pháp Bản Vẽ Kỹ Thuật Cho Hạng Mục Kim Loại Kiến Trúc
CMC Architects Việt Nam chuyên triển khai bản vẽ kỹ thuật, bản vẽ chế tạo và bản vẽ thi công cho các hạng mục thép, inox, nhôm, kính và kim loại kiến trúc trong công trình.
Các hạng mục CMC Architects Việt Nam thường thực hiện gồm:
- Hàng rào an toàn.
- Lan can, tay vịn.
- Cầu thang thép.
- Thang leo kỹ thuật.
- Panel, louver, hộp thép.
- Khung cửa, khung bảo vệ.
- Các chi tiết kim loại phục vụ thi công công trình.
Với định hướng làm việc chính xác, rõ ràng và chuyên nghiệp, CMC Architects Việt Nam luôn hướng đến việc tạo ra những bộ bản vẽ không chỉ đẹp về trình bày mà còn hiệu quả trong thực tế thi công.
Kết Luận
Hàng rào an toàn cho văn phòng là hạng mục quan trọng trong việc hoàn thiện không gian làm việc an toàn, chuyên nghiệp và chỉn chu. Để hạng mục này được sản xuất đúng, lắp đặt chính xác và đảm bảo chất lượng, bản vẽ chế tạo – thi công cần được triển khai rõ ràng từ mặt bằng, mặt đứng, mặt cắt đến từng chi tiết liên kết.
Với năng lực triển khai bản vẽ kỹ thuật bằng AutoCAD 2D, CMC Architects Việt Nam mang đến giải pháp bản vẽ rõ ràng, dễ hiểu và phù hợp với thực tế thi công cho từng công trình.
