Trong các công trình dân dụng, công nghiệp hoặc hạ tầng kỹ thuật, cầu thang thép ngoài trời và tay vịn không chỉ là hạng mục phụ trợ mà còn đóng vai trò quan trọng trong việc đảm bảo an toàn, khả năng tiếp cận và sự vận hành thuận tiện của công trình. Đặc biệt với khu vực RF, nơi thường liên quan đến mái, thiết bị kỹ thuật hoặc không gian bảo trì, bản vẽ thi công cần được triển khai rõ ràng, chính xác và dễ hiểu để hỗ trợ quá trình gia công, lắp đặt và kiểm tra tại công trường.
Với kinh nghiệm trong lĩnh vực thiết kế bản vẽ kỹ thuật, CMC Architects Việt Nam triển khai bộ bản vẽ thi công cầu thang RF, cầu thang thép ngoài trời và tay vịn theo hướng chi tiết, đồng bộ và bám sát thực tế thi công. Từ mặt bằng, mặt đứng, mặt cắt cho đến các chi tiết liên kết, từng thông tin đều được thể hiện rõ ràng nhằm giúp đội ngũ sản xuất và thi công có cơ sở triển khai chính xác.
1. Vai trò của bản vẽ thi công cầu thang thép ngoài trời
Cầu thang thép ngoài trời thường chịu tác động trực tiếp từ môi trường như nắng, mưa, gió, độ ẩm và thay đổi nhiệt độ. Vì vậy, khi thiết kế bản vẽ thi công, cần đặc biệt chú ý đến kết cấu chịu lực, vật liệu, lớp hoàn thiện, vị trí liên kết và phương án lắp đặt.
Một bộ bản vẽ thi công tốt giúp trả lời rõ các câu hỏi quan trọng:
- Cầu thang được đặt ở vị trí nào trong tổng thể công trình?
- Kích thước bậc thang, chiếu nghỉ và tay vịn được bố trí ra sao?
- Kết cấu thép chính gồm những cấu kiện nào?
- Các vị trí bulong, bản mã, liên kết hàn được xử lý như thế nào?
- Hạng mục có đáp ứng yêu cầu an toàn khi sử dụng và bảo trì không?
Khi những thông tin này được thể hiện đầy đủ trên bản vẽ, quá trình gia công và lắp đặt sẽ hạn chế được sai sót, giảm việc chỉnh sửa tại công trường và giúp tiến độ thi công được kiểm soát tốt hơn.

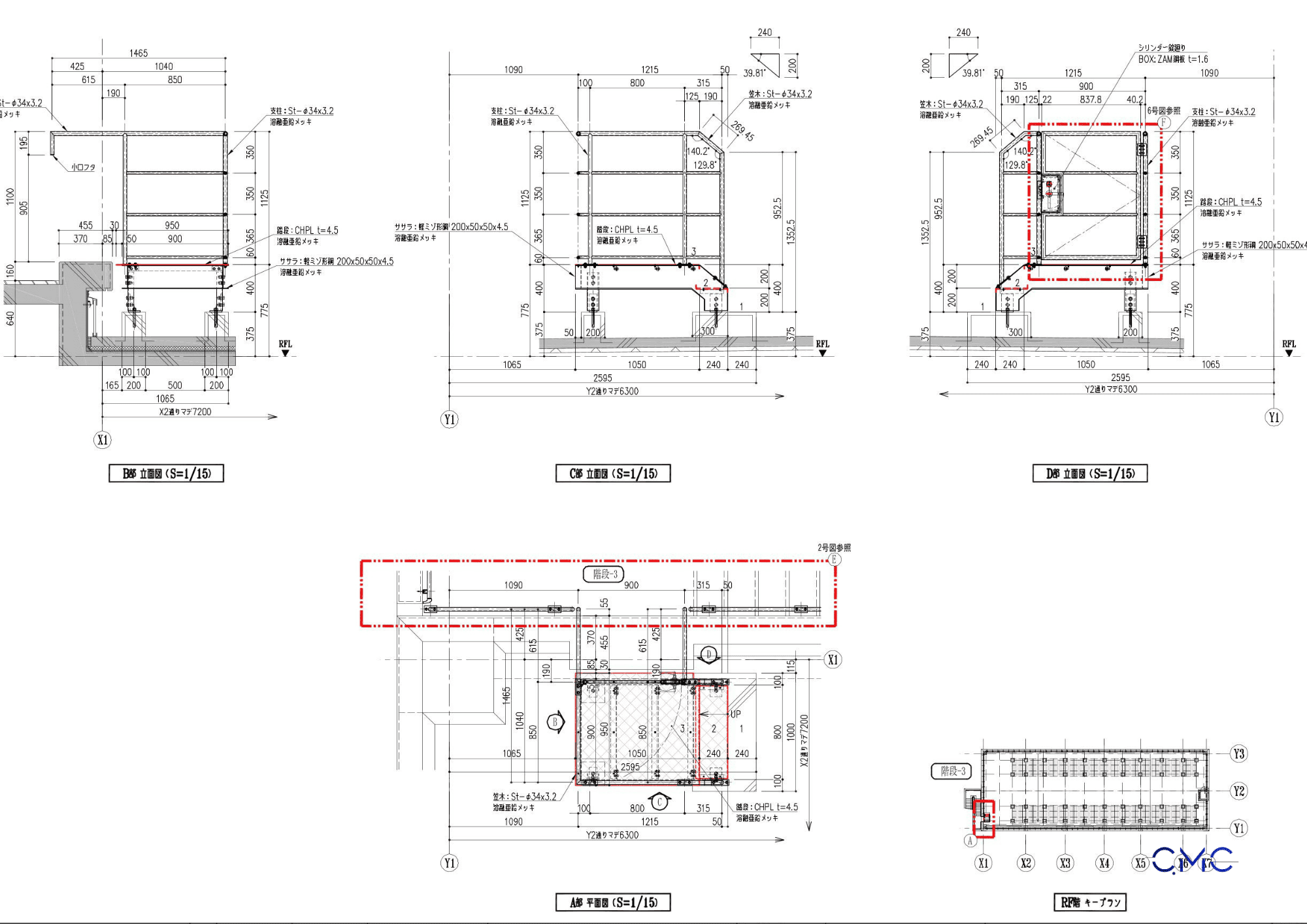

2. Mặt bằng cầu thang RF – Xác định vị trí và phạm vi thi công
Trong bộ bản vẽ này, phần mặt bằng giúp xác định rõ vị trí của cầu thang RF trong tổng thể khu vực mái. Các trục định vị, phạm vi cầu thang, hướng lên xuống, chiếu nghỉ và các điểm liên kết với kết cấu xung quanh được thể hiện rõ ràng.
Đây là bước rất quan trọng vì chỉ cần sai lệch vị trí trên mặt bằng, toàn bộ quá trình lắp dựng có thể bị ảnh hưởng. Đặc biệt với cầu thang ngoài trời, việc kiểm tra khoảng cách đến tường, sàn, mép mái hoặc các hạng mục kỹ thuật xung quanh cần được thực hiện kỹ ngay từ giai đoạn bản vẽ.
Thông qua mặt bằng, đội thi công có thể dễ dàng hình dung phạm vi lắp đặt, vị trí đặt cấu kiện và trình tự triển khai tại công trường.

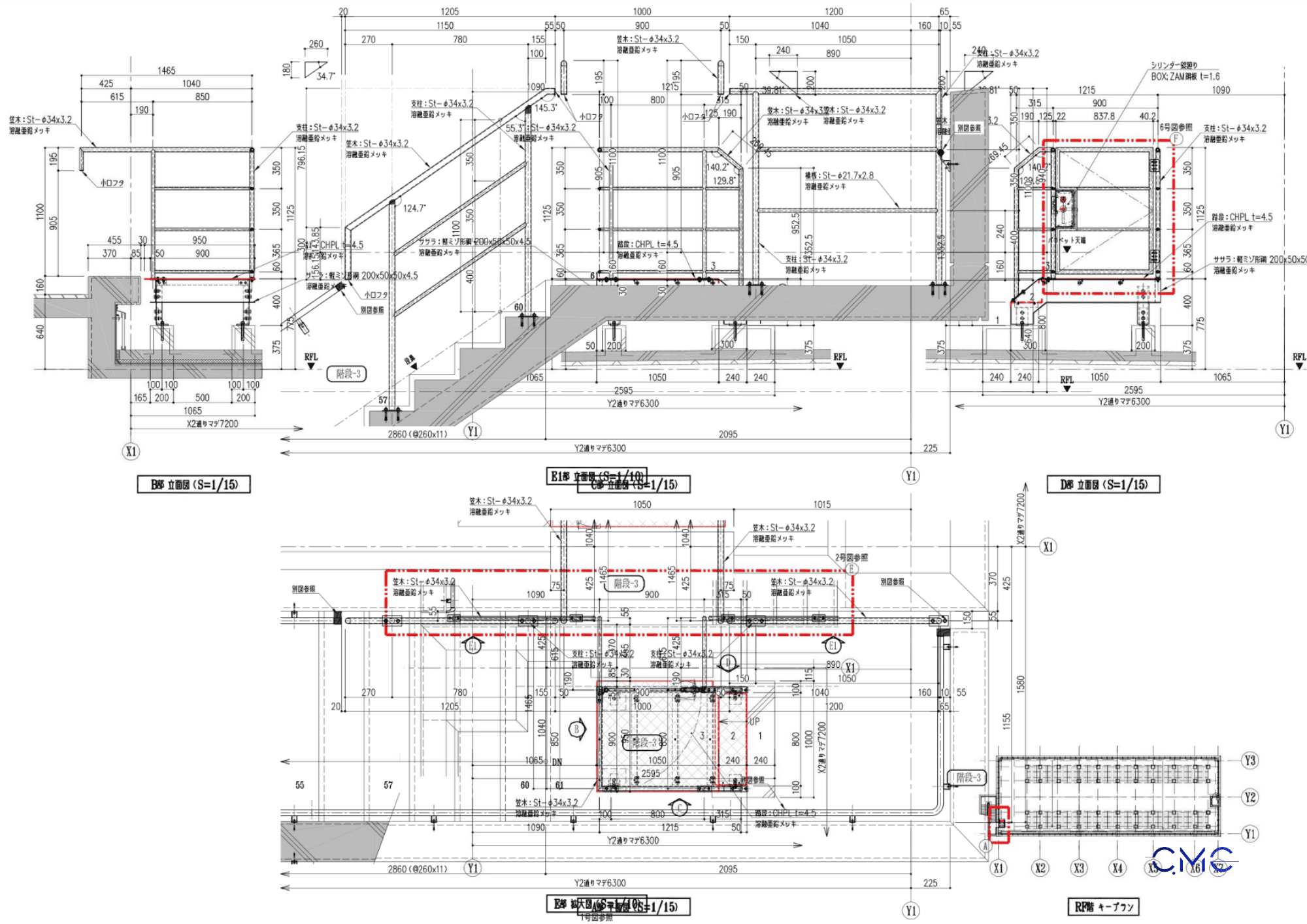

3. Mặt đứng cầu thang thép – Kiểm soát chiều cao, độ dốc và hình dáng tổng thể
Mặt đứng là phần thể hiện rõ hình dáng của cầu thang khi nhìn theo phương đứng. Tại đây, các thông tin như chiều cao tầng, độ dốc cầu thang, số bậc, kích thước chiếu nghỉ, chiều cao tay vịn và vị trí lan can được trình bày cụ thể.
Đối với cầu thang thép ngoài trời, mặt đứng giúp kiểm tra sự hợp lý giữa công năng sử dụng và kết cấu thực tế. Độ dốc cầu thang cần đảm bảo thuận tiện khi di chuyển, tay vịn cần có chiều cao phù hợp, còn các cấu kiện thép phải được bố trí rõ ràng để quá trình gia công không bị nhầm lẫn.
Một bản vẽ mặt đứng rõ ràng sẽ giúp xưởng sản xuất hiểu đúng hình dạng tổng thể của cầu thang, đồng thời giúp đội lắp đặt kiểm tra cao độ và vị trí cấu kiện ngay tại công trường.

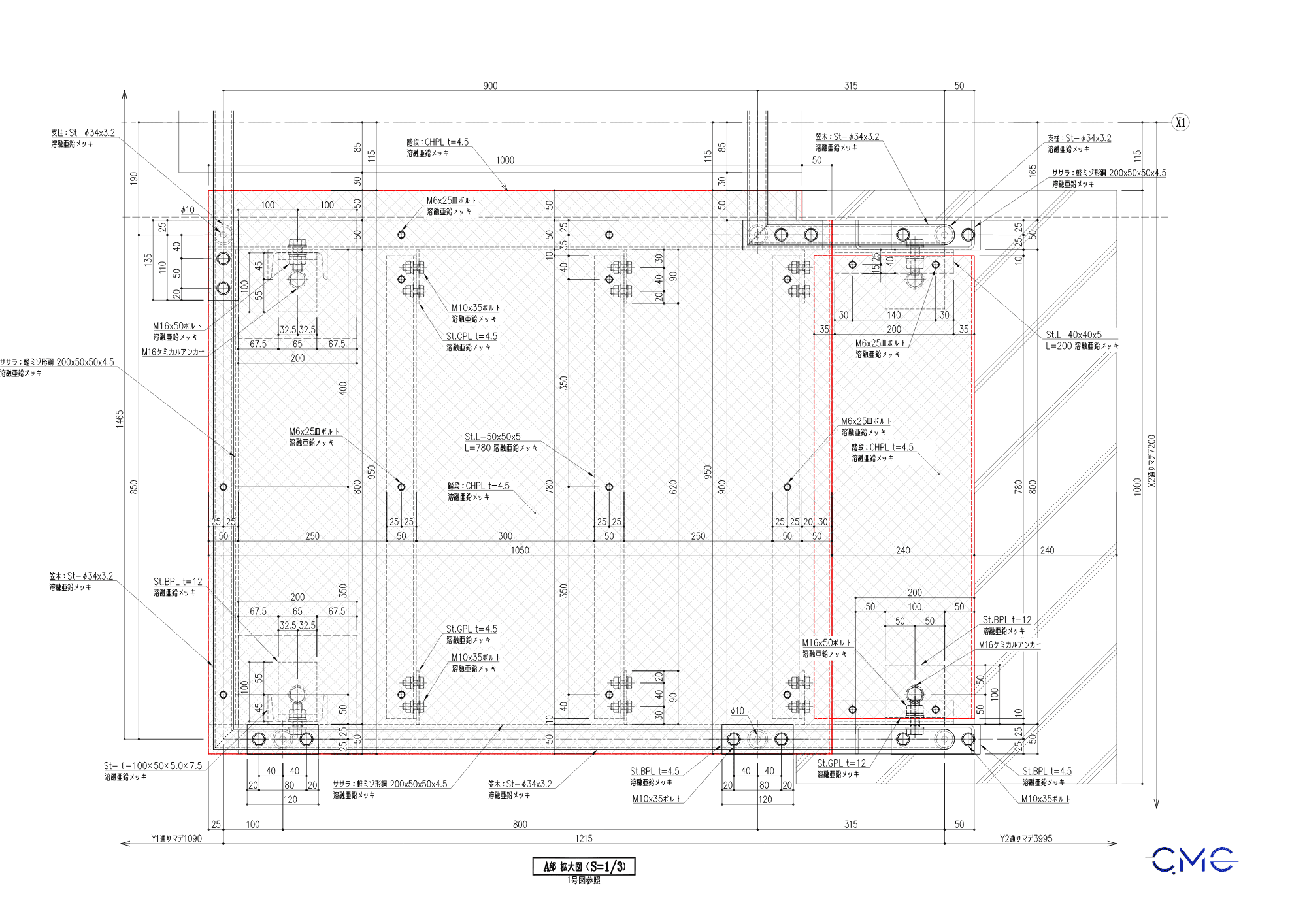

4. Mặt cắt – Làm rõ cấu tạo và phương án liên kết
Nếu mặt bằng giúp xác định vị trí, mặt đứng giúp hiểu hình dáng, thì mặt cắt chính là phần thể hiện cấu tạo kỹ thuật bên trong của hạng mục. Trong bản vẽ cầu thang RF và cầu thang thép ngoài trời, mặt cắt thường thể hiện rõ:
- Cấu tạo dầm, khung và bậc thang
- Vị trí bản mã, bulong và điểm neo
- Liên kết giữa cầu thang với sàn hoặc tường
- Chi tiết tay vịn, lan can và khung bảo vệ
- Kích thước cấu kiện thép và cao độ lắp đặt
Đây là phần bản vẽ rất quan trọng đối với xưởng gia công và đội thi công. Khi mặt cắt được triển khai đầy đủ, các chi tiết liên kết sẽ dễ kiểm soát hơn, hạn chế tình trạng lắp đặt sai vị trí hoặc phải điều chỉnh nhiều tại công trường.

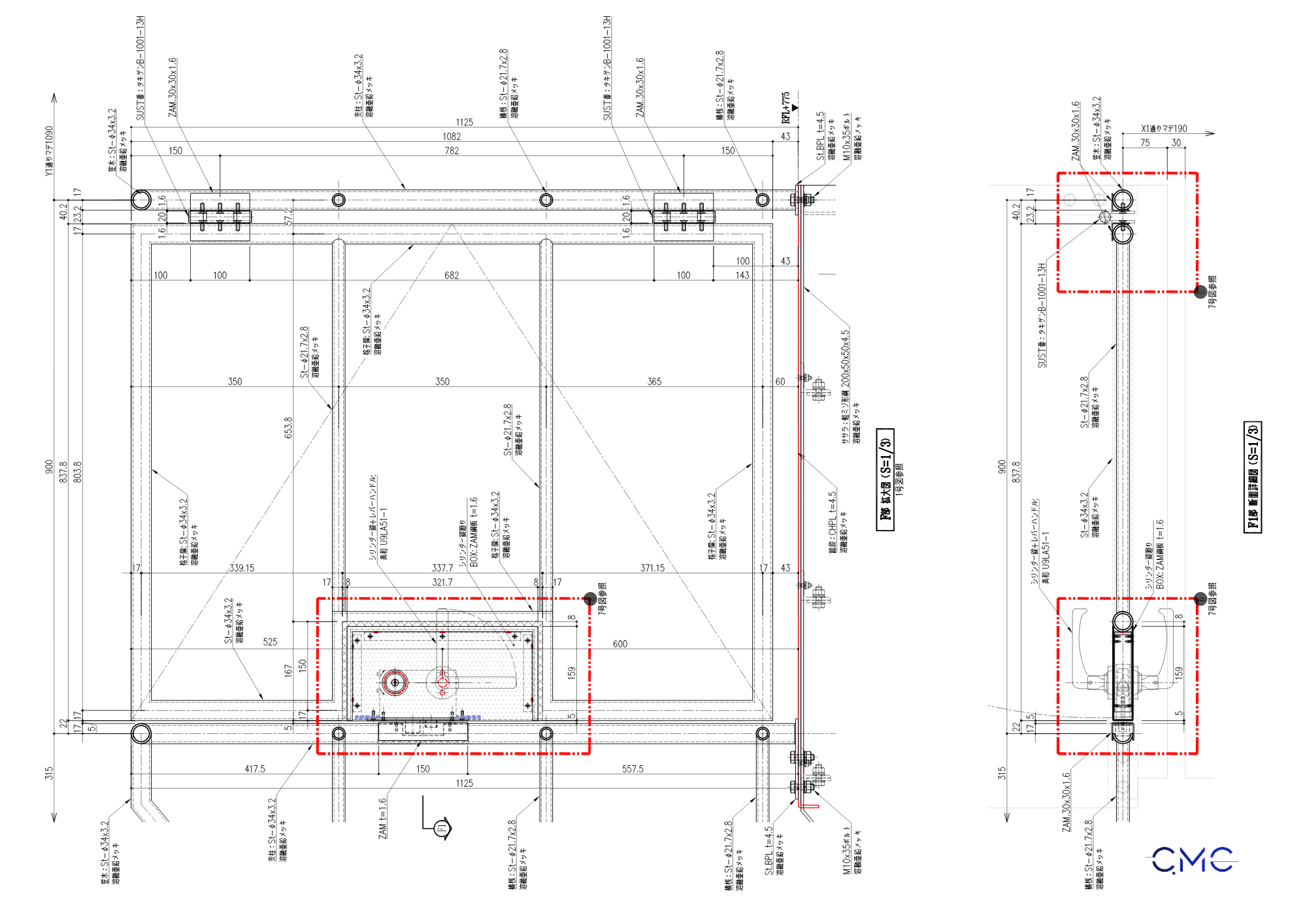

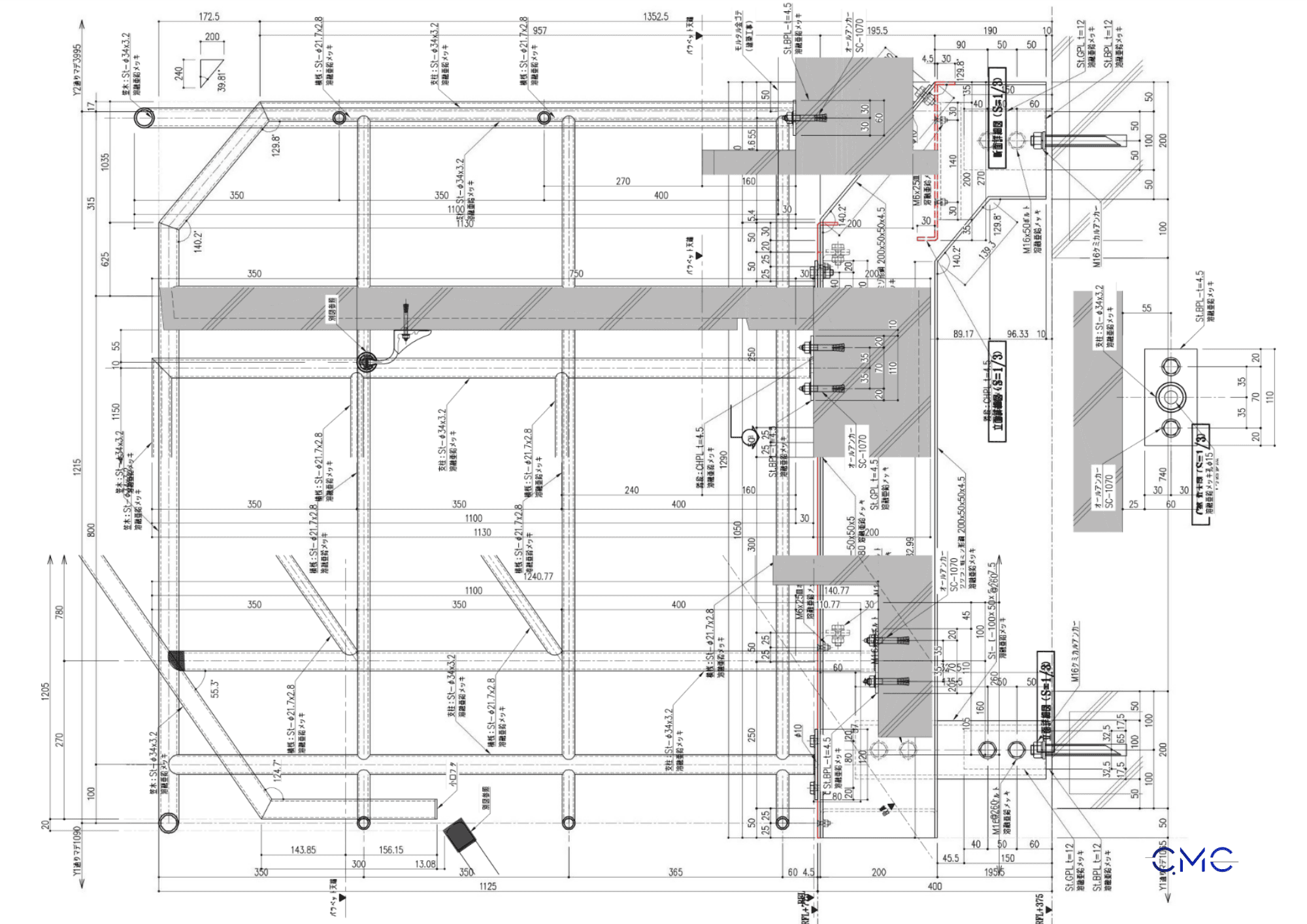

5. Chi tiết liên kết – Yếu tố quyết định độ chắc chắn và độ bền của công trình
Trong hạng mục cầu thang thép ngoài trời, các chi tiết nhỏ như bản mã, bulong, liên kết hàn, điểm neo và vị trí tiếp giáp với kết cấu bê tông có ảnh hưởng rất lớn đến chất lượng thi công.
Một chi tiết liên kết không rõ ràng có thể dẫn đến nhiều vấn đề như khoan sai vị trí, lệch lỗ bulong, sai kích thước bản mã hoặc khó lắp dựng tại hiện trường. Vì vậy, CMC Architects Việt Nam luôn chú trọng thể hiện các chi tiết này một cách cụ thể, dễ đọc và có tính ứng dụng thực tế.
Các chi tiết được phóng to trong bản vẽ giúp đội thi công hiểu rõ từng vị trí cần xử lý, từ đó đảm bảo độ chắc chắn, tính an toàn và độ bền cho toàn bộ hệ cầu thang.

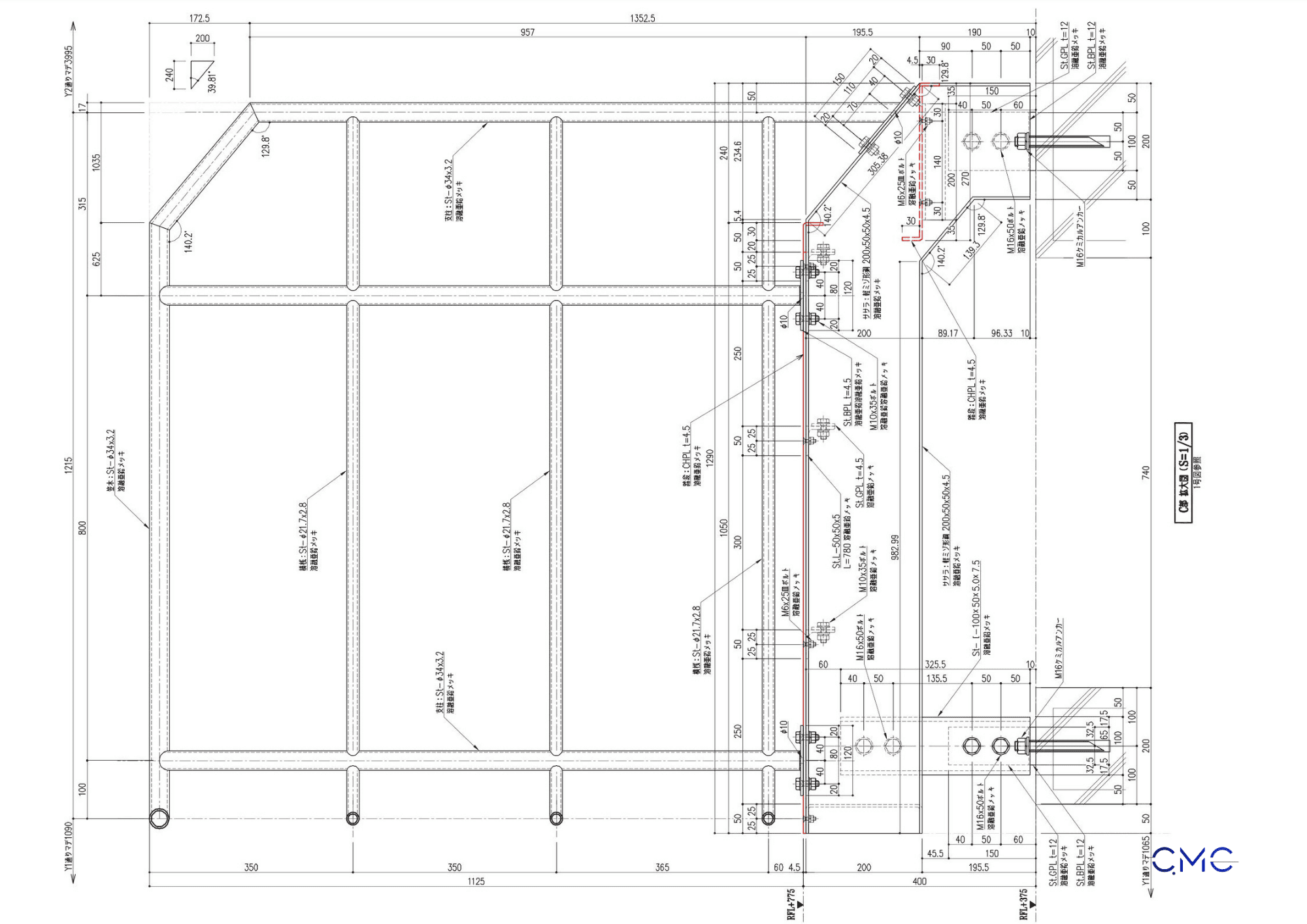

6. Tay vịn và lan can – Không chỉ là chi tiết an toàn mà còn là yếu tố hoàn thiện công trình
Tay vịn và lan can trong cầu thang thép ngoài trời có nhiệm vụ hỗ trợ người sử dụng di chuyển an toàn. Tuy nhiên, bên cạnh yếu tố an toàn, tay vịn còn ảnh hưởng đến cảm nhận thẩm mỹ và mức độ hoàn thiện của công trình.
Trong bản vẽ thi công, tay vịn cần được thể hiện rõ về:
- Chiều cao lắp đặt
- Vị trí gắn vào khung hoặc tường
- Khoảng cách giữa các điểm liên kết
- Cấu tạo đầu tay vịn
- Chi tiết nối, hàn, bắt bulong hoặc neo vào kết cấu
Khi các thông tin này được thể hiện đầy đủ, quá trình lắp đặt tay vịn sẽ đồng bộ hơn với hệ cầu thang, đảm bảo cả công năng sử dụng lẫn tính thẩm mỹ sau khi hoàn thiện.
7. Giá trị của bản vẽ thi công chuyên nghiệp từ CMC Architects Việt Nam
Một bộ bản vẽ thi công chuyên nghiệp không chỉ để “nhìn cho đẹp”, mà quan trọng hơn là giúp tất cả các bên tham gia dự án cùng hiểu đúng một hệ thông tin kỹ thuật.
Với hạng mục cầu thang RF, cầu thang thép ngoài trời và tay vịn, bản vẽ rõ ràng mang lại nhiều lợi ích thực tế:
- Giúp xưởng gia công sản xuất cấu kiện đúng kích thước
- Giúp đội thi công lắp đặt đúng vị trí và cao độ
- Giảm sai sót trong quá trình khoan, hàn, bắt bulong
- Hạn chế phát sinh chi phí do sửa chữa hoặc gia công lại
- Hỗ trợ kiểm tra chất lượng trước và sau khi lắp đặt
- Giúp công trình đạt độ an toàn và tính hoàn thiện cao hơn
Đây cũng là định hướng làm việc mà CMC Architects Việt Nam luôn theo đuổi: bản vẽ phải rõ ràng, chính xác, dễ thi công và có giá trị thực tế tại công trường.
8. CMC Architects Việt Nam – Đồng hành trong thiết kế bản vẽ kỹ thuật công trình thép
CMC Architects Việt Nam chuyên triển khai bản vẽ kỹ thuật, bản vẽ chế tạo và bản vẽ thi công cho các hạng mục thép, kim loại kiến trúc và chi tiết xây dựng.
Các hạng mục tiêu biểu gồm:
- Cầu thang thép
- Cầu thang ngoài trời
- Thang leo thép
- Tay vịn và lan can
- Panel, louver, khung cửa
- Các chi tiết kim loại phục vụ thi công công trình
Với sự tập trung vào AutoCAD 2D, tư duy kỹ thuật rõ ràng và quy trình kiểm tra bản vẽ cẩn thận, CMC Architects Việt Nam hướng đến việc tạo ra những bộ hồ sơ dễ hiểu, dễ triển khai và hỗ trợ hiệu quả cho quá trình thi công thực tế.
Kết luận
Bản vẽ thi công cầu thang RF, cầu thang thép ngoài trời và tay vịn là nền tảng quan trọng để đảm bảo hạng mục được gia công đúng, lắp đặt chính xác và sử dụng an toàn trong thời gian dài. Từ mặt bằng, mặt đứng, mặt cắt đến chi tiết liên kết, mỗi bản vẽ đều góp phần giảm rủi ro trong thi công và nâng cao chất lượng hoàn thiện công trình.
Nếu bạn đang cần triển khai bản vẽ kỹ thuật cho cầu thang thép, tay vịn, lan can, thang leo hoặc các hạng mục kim loại kiến trúc, hãy liên hệ CMC Architects Việt Nam để được tư vấn giải pháp phù hợp.
CMC Architects Việt Nam – Chính xác trong bản vẽ, hiệu quả trong thi công.
