Trong các công trình nhà ở, trường học, bệnh viện, văn phòng hay khu công cộng, hành lang không chỉ là lối di chuyển mà còn là khu vực cần được tính toán kỹ về an toàn, công năng và độ bền khi sử dụng lâu dài. Một trong những chi tiết tưởng chừng đơn giản nhưng có vai trò rất quan trọng chính là tay vịn gắn tường cho hành lang.
Đối với hạng mục này, bản vẽ kỹ thuật không chỉ thể hiện vị trí lắp đặt tay vịn, mà còn cần làm rõ cao độ, kích thước, điểm bắt liên kết, vị trí đầu cuối, khoảng cách neo giữ và các chi tiết liên quan đến tường, cửa, cầu thang hoặc khu vực chuyển hướng.
Tại CMC Architects Việt Nam, mỗi bộ bản vẽ tay vịn gắn tường được triển khai với tinh thần rõ ràng, chính xác và dễ thi công, giúp đội ngũ gia công – lắp đặt có đầy đủ thông tin để thực hiện đúng theo thiết kế.
1. Tay vịn gắn tường cho hành lang là gì?
Tay vịn gắn tường là hệ tay vịn được lắp trực tiếp hoặc gián tiếp vào tường thông qua pát đỡ, bản mã, bulong, neo hoặc các chi tiết liên kết chuyên dụng. Hạng mục này thường được bố trí dọc theo hành lang, cầu thang, lối đi chung hoặc các khu vực cần hỗ trợ người dùng khi di chuyển.
Trong công trình thực tế, tay vịn gắn tường cần đáp ứng đồng thời nhiều yêu cầu:
- Đúng vị trí theo mặt bằng kiến trúc.
- Đúng cao độ sử dụng.
- Khoảng cách lắp đặt đồng đều.
- Liên kết chắc chắn với tường hoặc kết cấu nền.
- Đầu tay vịn được xử lý an toàn, gọn gàng.
- Không vướng cửa, góc tường, cột, hộp kỹ thuật hoặc các chi tiết hoàn thiện khác.
Chính vì vậy, bản vẽ thi công tay vịn không thể chỉ dừng lại ở hình dáng tổng thể. Bản vẽ cần thể hiện rõ từng đoạn, từng điểm liên kết và từng chi tiết đặc biệt để hạn chế sai sót trong quá trình thi công.
2. Vai trò của bản vẽ kỹ thuật trong thiết kế tay vịn hành lang
Một hệ tay vịn hành lang nếu không được triển khai bản vẽ kỹ thuật đầy đủ có thể dẫn đến nhiều vấn đề trong thực tế như: lắp sai vị trí, lệch cao độ, không khớp với tường, vướng cửa, thiếu chi tiết đầu cuối hoặc phải điều chỉnh lại tại công trường.
Với bản vẽ kỹ thuật được triển khai rõ ràng, các bên liên quan có thể dễ dàng kiểm soát:
- Phạm vi bố trí tay vịn tại từng tầng.
- Vị trí tay vịn theo trục và mặt bằng công trình.
- Cao độ tay vịn so với sàn hoàn thiện.
- Chiều dài từng đoạn tay vịn.
- Vị trí pát đỡ, điểm neo và chi tiết liên kết.
- Cách xử lý tại góc tường, điểm kết thúc, khu vực cửa và cầu thang.
- Sự đồng bộ giữa mặt bằng, mặt đứng, mặt cắt và chi tiết phóng to.
Đây là cơ sở quan trọng giúp bản vẽ không chỉ đẹp về mặt trình bày, mà còn có giá trị thực tế khi đưa vào gia công và lắp đặt.
3. Mặt bằng tổng thể – Xác định phạm vi bố trí tay vịn

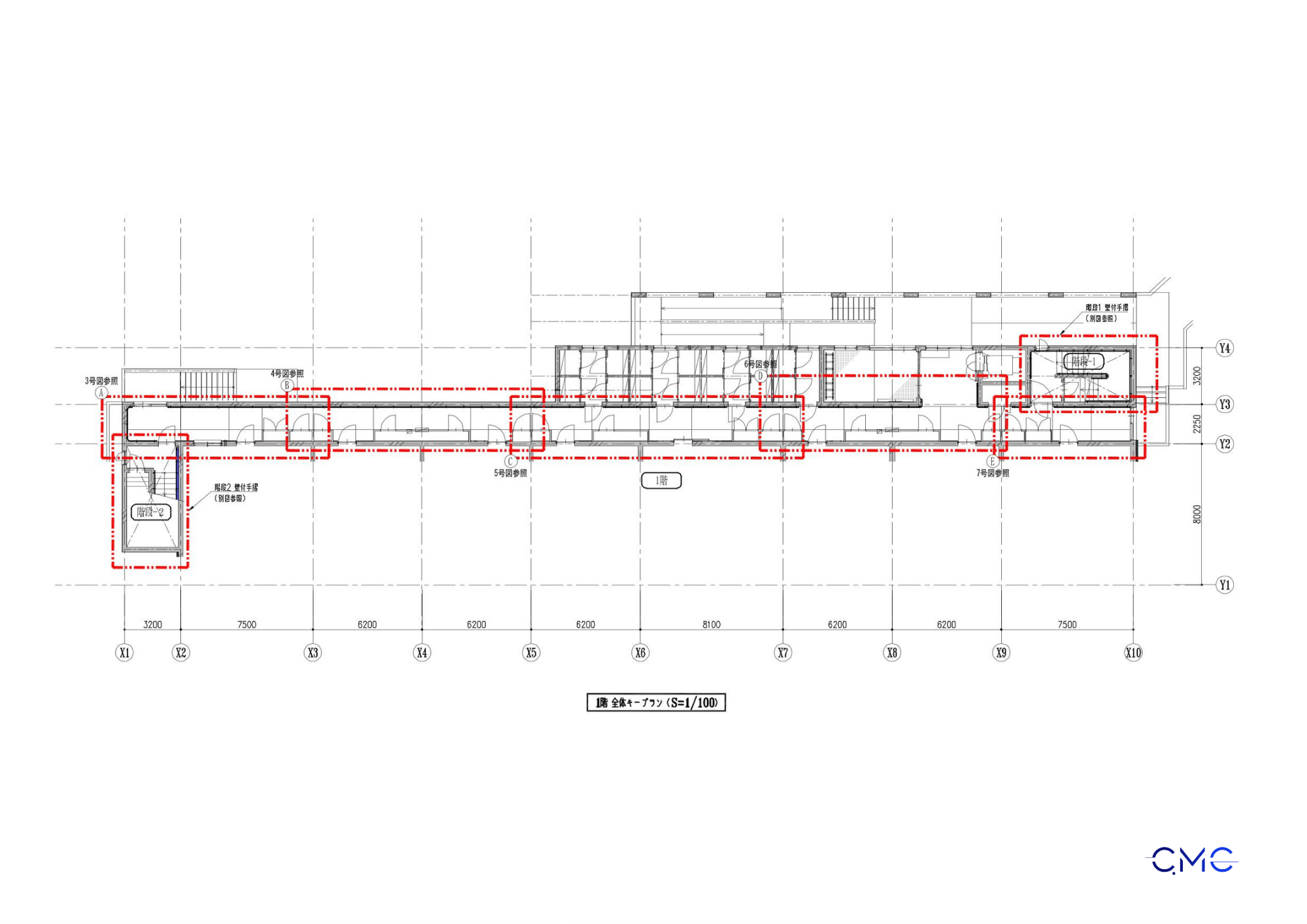

Trong bộ bản vẽ tay vịn gắn tường cho hành lang, mặt bằng tổng thể là phần giúp người xem hiểu nhanh tay vịn được bố trí ở đâu, chạy dọc khu vực nào và liên kết với các không gian xung quanh ra sao.

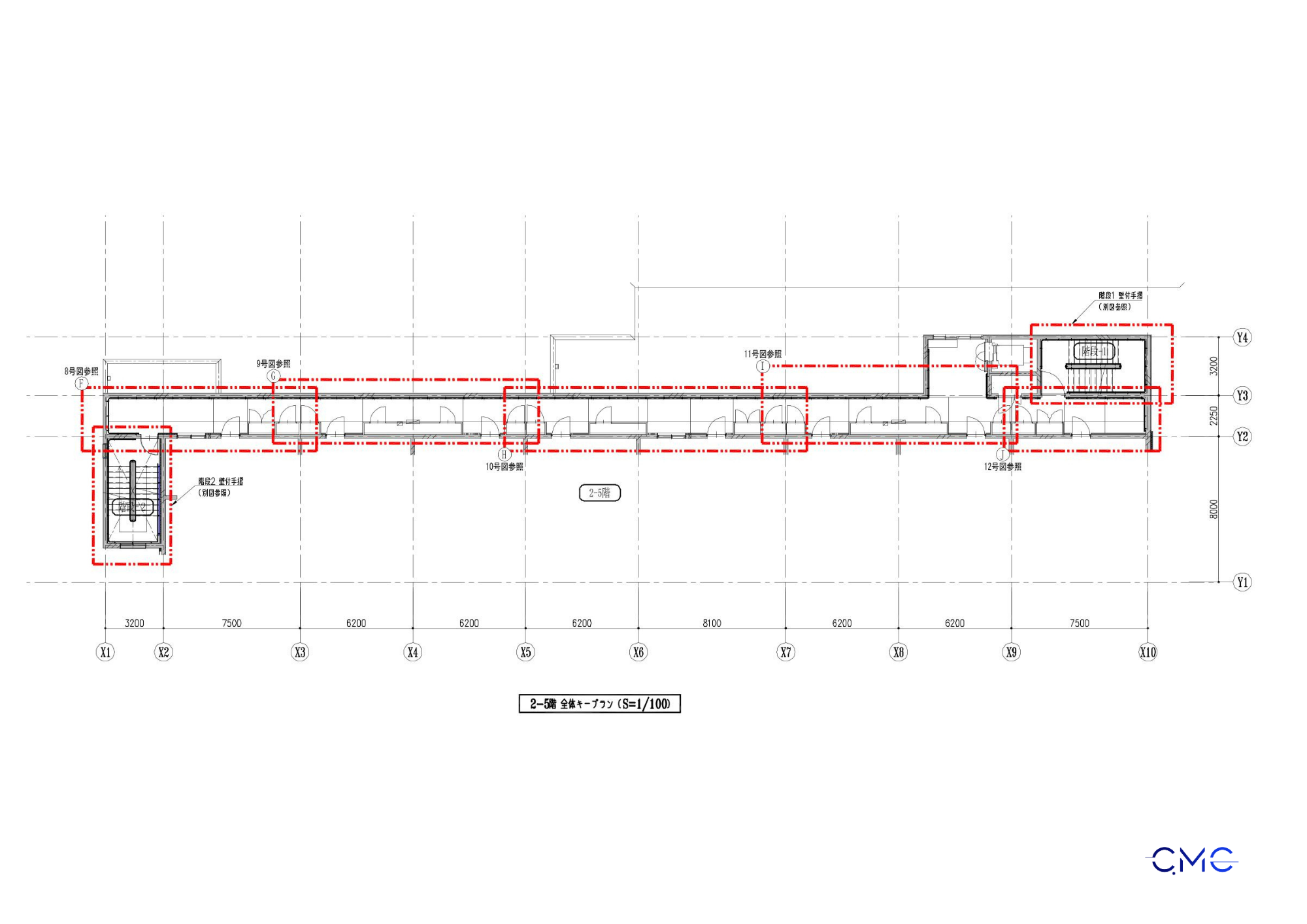

Ở các hình mặt bằng, khu vực tay vịn được đánh dấu rõ theo từng tầng, giúp đội ngũ thi công nắm được phạm vi lắp đặt trước khi đi vào các bản vẽ chi tiết hơn. Đây là bước quan trọng để tránh nhầm lẫn giữa các tầng, các trục và các khu vực hành lang có hình dạng tương tự nhau.
Đặc biệt, với các công trình có hành lang dài, nhiều cửa phòng, nhiều đoạn chuyển hướng hoặc nhiều tầng lặp lại, mặt bằng tổng thể giúp kiểm soát hệ tay vịn một cách có hệ thống.
4. Mặt đứng – Thể hiện chiều dài, cao độ và nhịp bố trí tay vịn

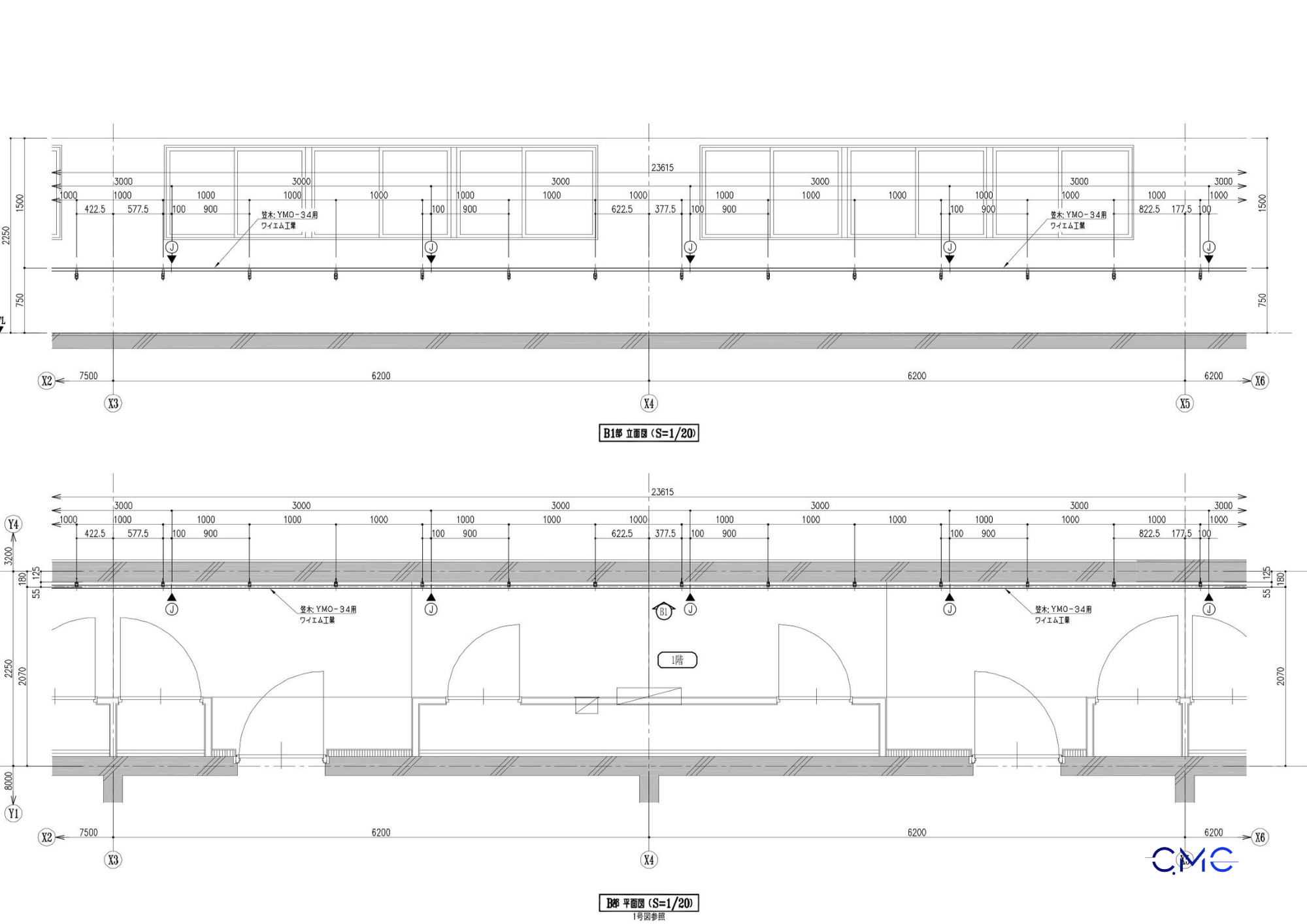

Nếu mặt bằng giúp xác định vị trí theo phương ngang, thì mặt đứng tay vịn giúp làm rõ hình dáng, chiều dài, cao độ và mối quan hệ của tay vịn với sàn, tường, cửa đi, cửa sổ hoặc các yếu tố kiến trúc xung quanh.
Đây là phần bản vẽ rất quan trọng vì tay vịn hành lang cần đảm bảo sự liên tục, thuận tiện khi sử dụng và phù hợp với cao độ thực tế. Các đoạn tay vịn dài cần được chia nhịp hợp lý, thể hiện rõ điểm bắt pát, điểm nối, điểm kết thúc và các vị trí cần xử lý đặc biệt.
Một bản vẽ mặt đứng tốt sẽ giúp đội thi công hiểu chính xác:
- Tay vịn bắt đầu và kết thúc ở đâu.
- Chiều dài từng đoạn tay vịn.
- Cao độ lắp đặt so với sàn hoàn thiện.
- Khoảng cách giữa các điểm đỡ.
- Vị trí tay vịn khi đi qua cửa, tường, góc rẽ hoặc khu vực cầu thang.
- Các đoạn tay vịn lặp lại giữa các tầng.
5. Mặt cắt và chi tiết liên kết – Yếu tố quyết định chất lượng thi công

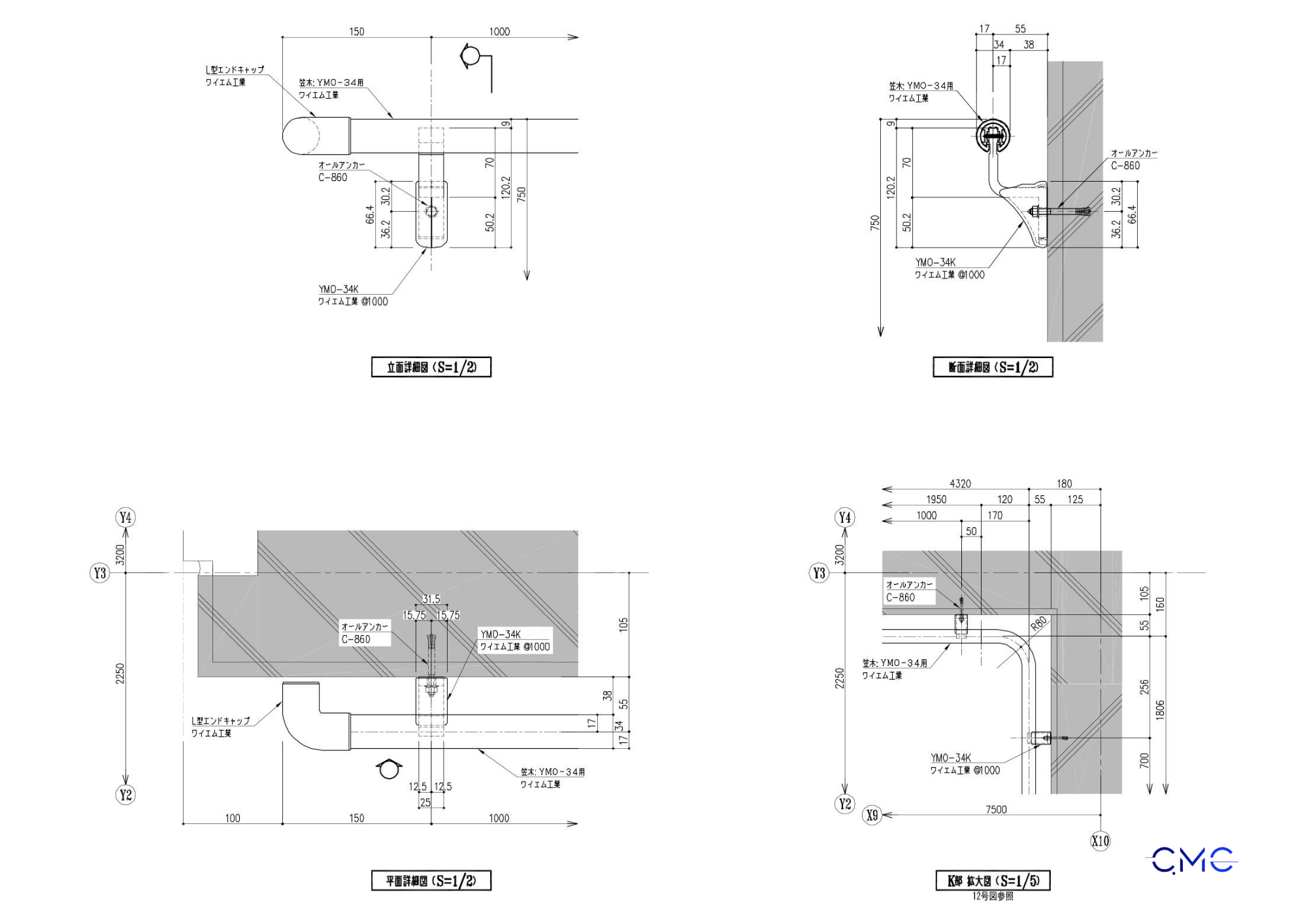

Với hạng mục tay vịn gắn tường, chi tiết liên kết là phần không thể thiếu. Đây là nơi thể hiện cách tay vịn được gắn vào tường, sử dụng loại pát nào, khoảng cách từ tay vịn đến tường bao nhiêu, vị trí neo giữ ra sao và đầu tay vịn được xử lý như thế nào.

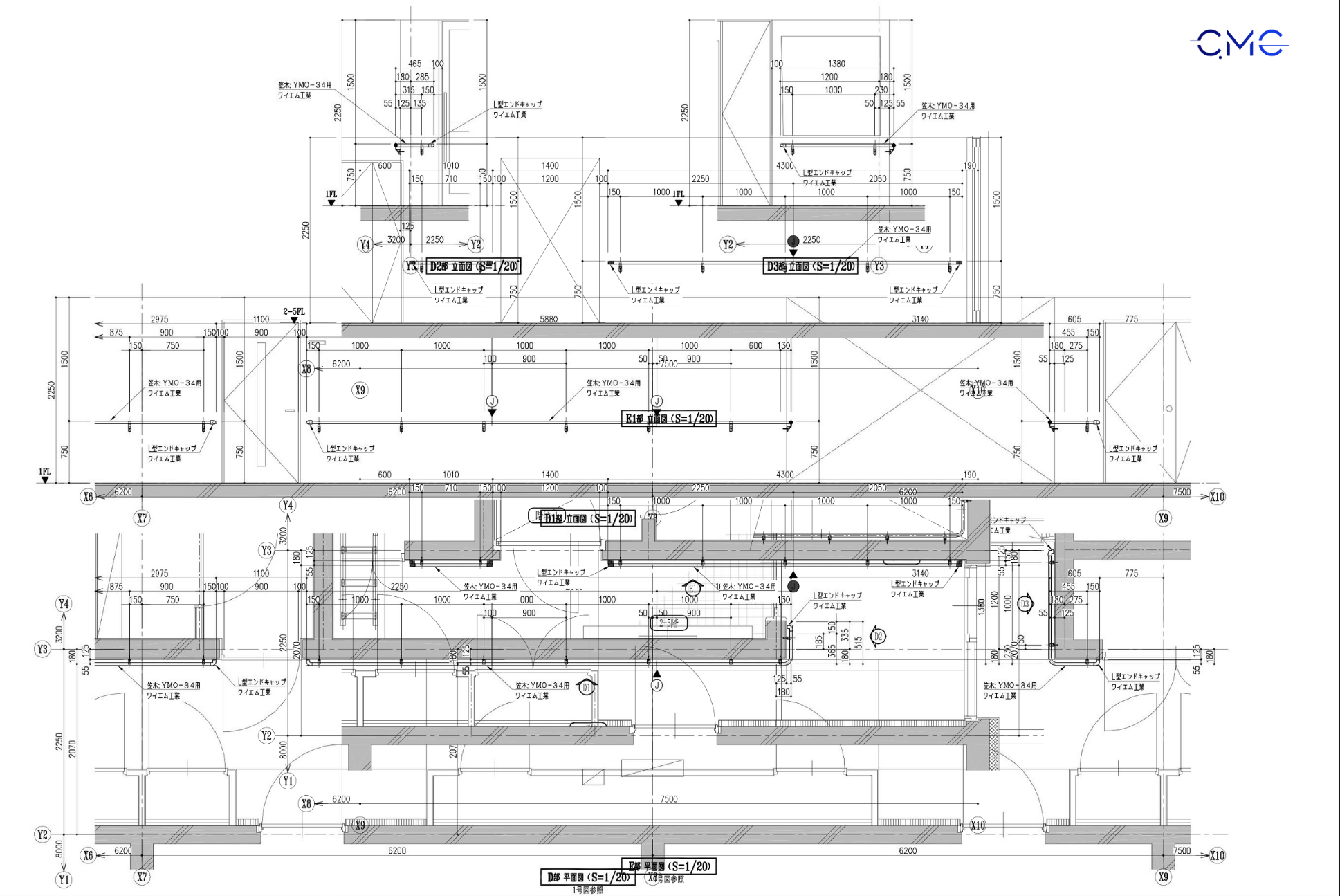

Các bản vẽ chi tiết thường bao gồm:
- Chi tiết mặt cắt tay vịn.
- Chi tiết pát đỡ gắn tường.
- Chi tiết đầu tay vịn.
- Chi tiết đoạn cong, đoạn bo góc hoặc đoạn chuyển hướng.
- Chi tiết khoảng cách từ tay vịn đến bề mặt tường.
- Chi tiết liên kết bằng neo, vít, bulong hoặc bản mã.
Đây là nhóm bản vẽ giúp xưởng gia công và đội lắp đặt hiểu rõ cấu tạo thực tế, từ đó giảm nguy cơ phải sửa lại tại công trường. Khi chi tiết được thể hiện đầy đủ, việc sản xuất, kiểm tra và nghiệm thu cũng trở nên thuận lợi hơn.
6. Điểm mạnh trong bản vẽ tay vịn gắn tường do CMC Architects Việt Nam thiết kế
Trong bộ bản vẽ này, CMC Architects Việt Nam tập trung vào tính rõ ràng, đồng bộ và khả năng ứng dụng thực tế. Không chỉ thể hiện vị trí tổng thể, bản vẽ còn đi sâu vào từng nhóm chi tiết để hỗ trợ quá trình thi công chính xác hơn.
Một số điểm nổi bật có thể thấy trong bộ bản vẽ:
- Phạm vi lắp đặt tay vịn được thể hiện rõ trên mặt bằng từng tầng.
- Mặt đứng thể hiện chi tiết chiều dài, cao độ và vị trí lắp đặt.
- Các đoạn tay vịn tại khu vực hành lang, cửa, góc tường và cầu thang được kiểm soát riêng.
- Chi tiết đầu cuối và liên kết gắn tường được phóng to rõ ràng.
- Thông tin kỹ thuật được bố trí có hệ thống, giúp dễ đọc và dễ triển khai.
- Bản vẽ có thể hỗ trợ hiệu quả cho cả gia công, lắp đặt và kiểm tra tại công trường.
Với các hạng mục kim loại kiến trúc như tay vịn, lan can, cầu thang, louver, panel hoặc khung thép, độ chính xác trong bản vẽ luôn là yếu tố quan trọng để giảm sai sót và tối ưu tiến độ thi công.
7. Vì sao cần đầu tư bản vẽ tay vịn gắn tường ngay từ đầu?
Nhiều người cho rằng tay vịn là hạng mục nhỏ, nhưng trên thực tế, nếu không có bản vẽ kỹ thuật đầy đủ, hạng mục này rất dễ phát sinh lỗi trong quá trình thi công. Một sai lệch nhỏ về vị trí pát đỡ, cao độ tay vịn hoặc khoảng cách với tường cũng có thể ảnh hưởng đến thẩm mỹ và công năng sử dụng.
Đầu tư bản vẽ kỹ thuật ngay từ đầu giúp:
- Hạn chế sai sót khi gia công.
- Giảm thời gian xử lý tại công trường.
- Dễ kiểm tra khối lượng và phạm vi công việc.
- Đảm bảo sự đồng bộ giữa các tầng.
- Tăng tính chuyên nghiệp trong hồ sơ thi công.
- Hỗ trợ nghiệm thu rõ ràng hơn.
Đối với CMC Architects Việt Nam, một bản vẽ tốt không chỉ là bản vẽ có đầy đủ đường nét và kích thước, mà còn phải giúp người thi công hiểu đúng, làm đúng và kiểm soát đúng chất lượng.
8. CMC Architects Việt Nam – Đơn vị thiết kế bản vẽ kỹ thuật chuyên nghiệp
CMC Architects Việt Nam tập trung vào lĩnh vực thiết kế bản vẽ kỹ thuật, bản vẽ thi công, bản vẽ chế tạo và triển khai hồ sơ bằng AutoCAD 2D cho các hạng mục kiến trúc, kết cấu thép và kim loại kiến trúc.
Với kinh nghiệm triển khai nhiều dạng bản vẽ như lan can, tay vịn, cầu thang thép, thang leo, panel, louver, khung cửa và các chi tiết kim loại, CMC Architects Việt Nam luôn hướng đến mục tiêu tạo ra hồ sơ rõ ràng, chính xác và có tính ứng dụng cao trong thực tế thi công.
Mỗi bản vẽ được triển khai với sự chú trọng vào:
- Tính chính xác của kích thước.
- Sự đồng bộ giữa các hình chiếu.
- Cách trình bày dễ hiểu.
- Chi tiết liên kết rõ ràng.
- Khả năng hỗ trợ gia công và lắp đặt.
- Hạn chế tối đa sai sót khi đưa ra công trường.
Kết luận
Tay vịn gắn tường cho hành lang là một hạng mục quan trọng trong việc đảm bảo an toàn, tiện nghi và tính hoàn thiện cho công trình. Để hạng mục này được thi công chính xác, bản vẽ kỹ thuật cần được triển khai đầy đủ từ mặt bằng, mặt đứng, mặt cắt đến các chi tiết liên kết.
Thông qua bộ bản vẽ này, CMC Architects Việt Nam tiếp tục thể hiện định hướng làm việc chuyên nghiệp: rõ ràng trong hồ sơ, chính xác trong từng chi tiết và thực tế trong quá trình thi công.
