Trong mỗi công trình, cầu thang không chỉ là khu vực kết nối giữa các tầng mà còn là không gian di chuyển thường xuyên của người sử dụng. Vì vậy, hệ tay vịn cầu thang cần được thiết kế rõ ràng, chắc chắn, đúng cao độ và phù hợp với điều kiện thi công thực tế.
Đối với hạng mục Cầu thang 1: Tay vịn gắn tường, bản vẽ kỹ thuật đóng vai trò rất quan trọng trong việc kiểm soát vị trí lắp đặt, cao độ tay vịn, khoảng cách neo, chi tiết đầu nối, phương án cố định vào tường và sự đồng bộ giữa các tầng.
Tại CMC Architects Việt Nam, chúng tôi luôn chú trọng triển khai bản vẽ theo hướng rõ ràng, dễ đọc, dễ kiểm tra và có tính ứng dụng cao trong thi công. Một bộ bản vẽ tốt không chỉ giúp đội thi công hiểu đúng ý tưởng thiết kế, mà còn hỗ trợ quá trình gia công, lắp đặt và nghiệm thu diễn ra thuận lợi hơn.
Tay vịn gắn tường – Chi tiết nhỏ nhưng ảnh hưởng lớn đến chất lượng công trình
Tay vịn gắn tường là hạng mục tưởng chừng đơn giản, nhưng khi triển khai thực tế lại cần kiểm soát rất nhiều yếu tố kỹ thuật. Chỉ một sai lệch nhỏ về cao độ, vị trí bắt neo, khoảng cách giữa các điểm đỡ hoặc bán kính bo góc cũng có thể ảnh hưởng đến thẩm mỹ, độ chắc chắn và cảm giác sử dụng.
Đặc biệt trong các khu vực cầu thang nhiều tầng, tay vịn cần được bố trí liên tục, đồng bộ và phù hợp với từng đoạn tường, chiếu nghỉ, bậc thang cũng như điểm chuyển hướng. Vì vậy, bản vẽ mặt bằng, mặt đứng, mặt cắt và chi tiết liên kết phải được thể hiện đầy đủ để hạn chế tối đa sai sót trong quá trình thi công.
Một bản vẽ tay vịn gắn tường chuyên nghiệp cần trả lời được các câu hỏi quan trọng:
Tay vịn bắt đầu và kết thúc ở đâu?
Cao độ lắp đặt là bao nhiêu?
Khoảng cách giữa các pát đỡ được bố trí như thế nào?
Điểm neo vào tường sử dụng phương án gì?
Các đoạn bo cong, chuyển hướng, đầu bịt và liên kết được xử lý ra sao?
Khi những thông tin này được thể hiện rõ ràng trên bản vẽ, đội thi công sẽ có cơ sở chính xác để triển khai, giảm việc phải đoán, sửa hoặc điều chỉnh nhiều lần tại công trường.
Mặt bằng cầu thang – Xác định phạm vi và vị trí tay vịn

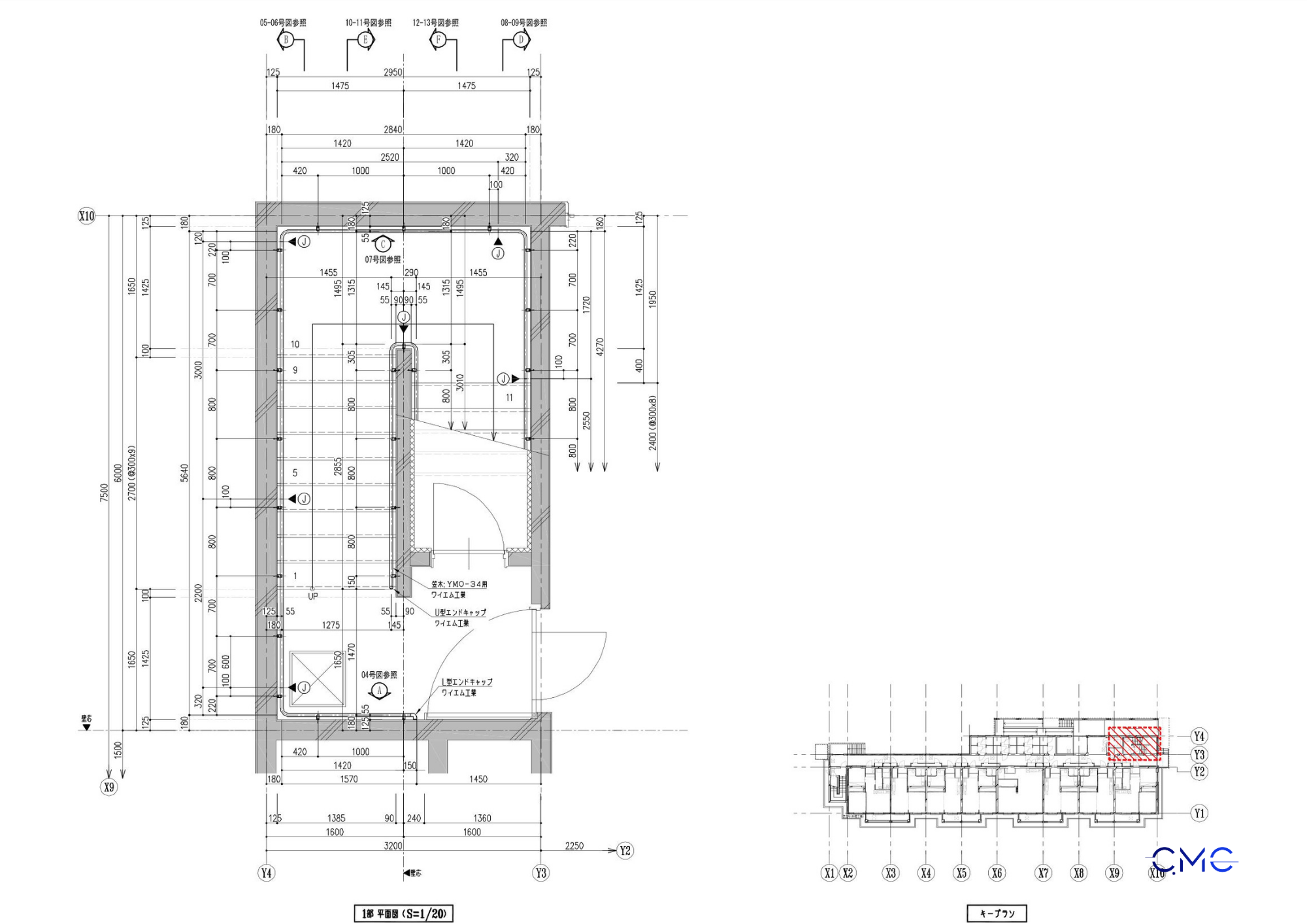

Mặt bằng là phần đầu tiên giúp người xem hiểu tổng thể vị trí lắp đặt tay vịn trong không gian cầu thang. Trên bản vẽ mặt bằng, các tuyến tay vịn được thể hiện theo từng tầng, từng khu vực và từng vị trí liên quan đến tường, cửa, chiếu nghỉ và bậc thang.

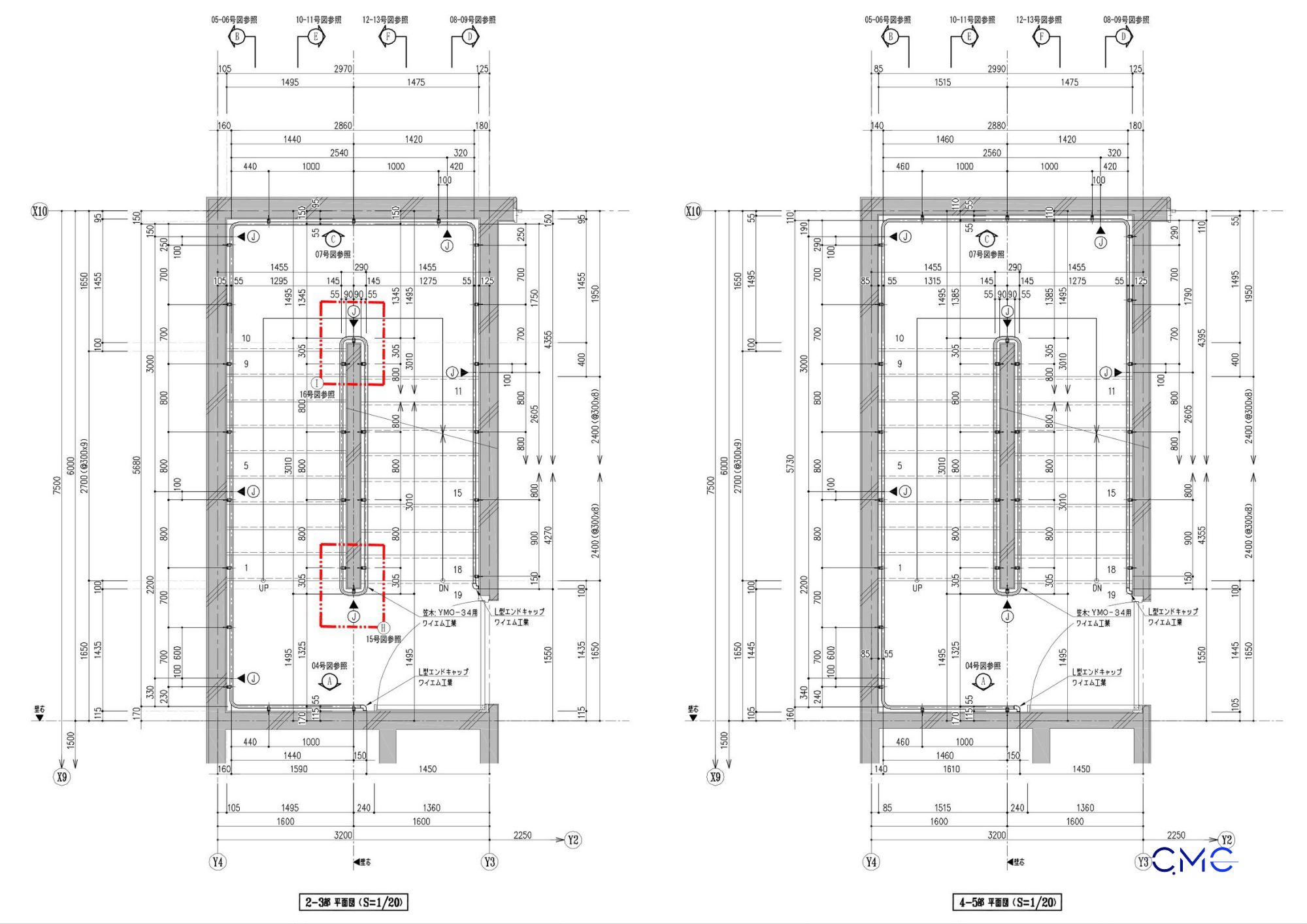

Đối với hạng mục Cầu thang 1, mặt bằng giúp xác định rõ tuyến tay vịn tại tầng 1, các tầng điển hình và khu vực chuyển tiếp giữa các tầng. Đây là cơ sở quan trọng để kiểm tra xem tay vịn có bị vướng cửa, tường, góc bo, khu vực chiếu nghỉ hoặc các hạng mục kiến trúc khác hay không.
Mặt đứng cầu thang – Kiểm soát cao độ và sự liên tục của tay vịn

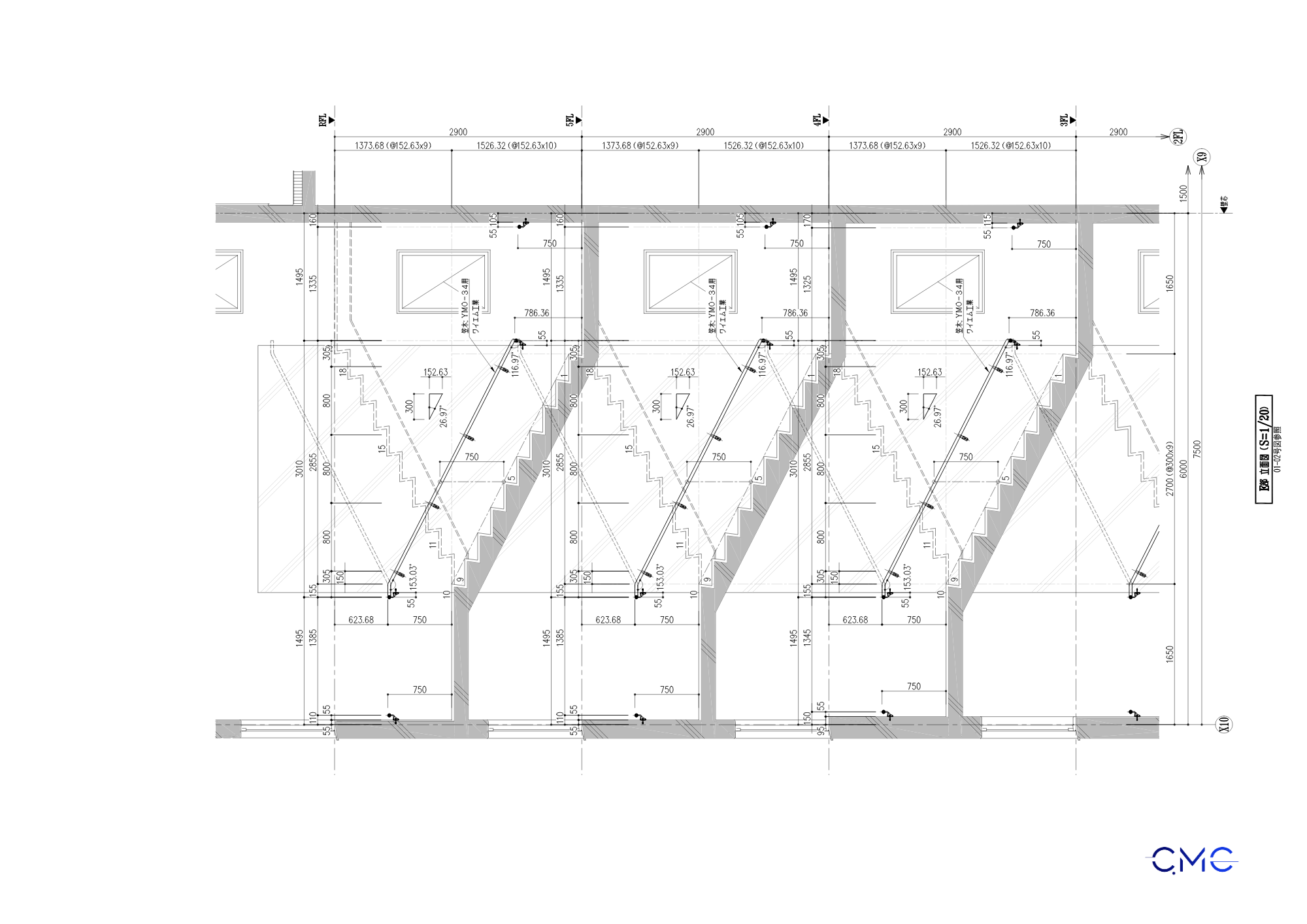

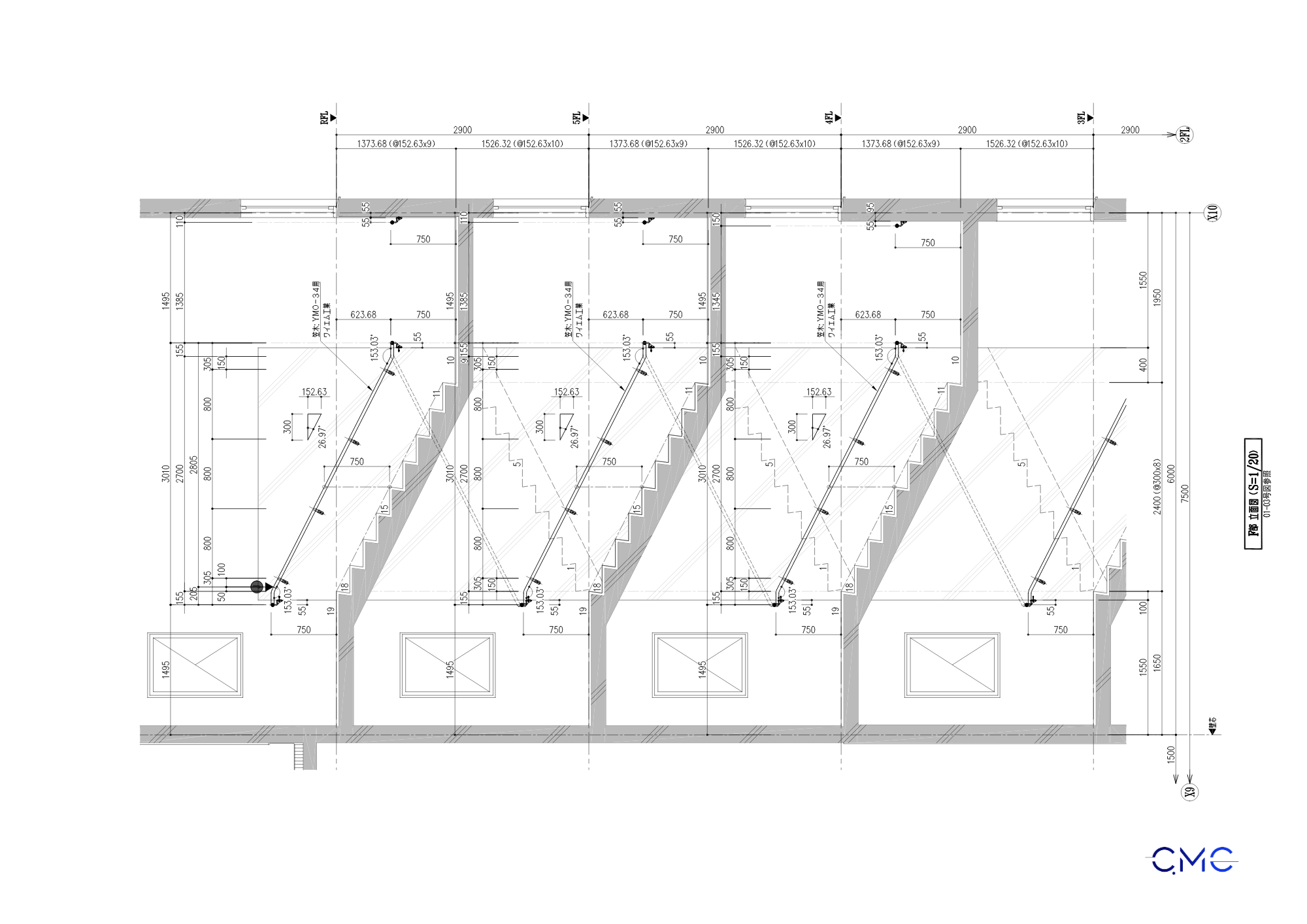

Nếu mặt bằng giúp xác định vị trí theo phương ngang, thì mặt đứng giúp kiểm soát cao độ, độ dốc, vị trí tay vịn theo từng vế thang và sự liên tục giữa các tầng.
Đây là phần rất quan trọng đối với tay vịn gắn tường, bởi người thi công cần biết chính xác tay vịn nằm ở cao độ nào so với sàn, bậc thang và chiếu nghỉ. Ngoài ra, mặt đứng còn giúp kiểm tra các đoạn tay vịn nghiêng theo vế thang, các đoạn ngang tại chiếu nghỉ và vị trí kết thúc tay vịn ở từng tầng.
Một bản vẽ mặt đứng rõ ràng sẽ giúp hạn chế tình trạng tay vịn bị lệch cao độ, không liên tục hoặc không đồng bộ giữa các tầng. Đây cũng là yếu tố giúp công trình hoàn thiện đẹp hơn, gọn hơn và chuyên nghiệp hơn.
Mặt cắt – Làm rõ quan hệ giữa tay vịn, tường và cầu thang

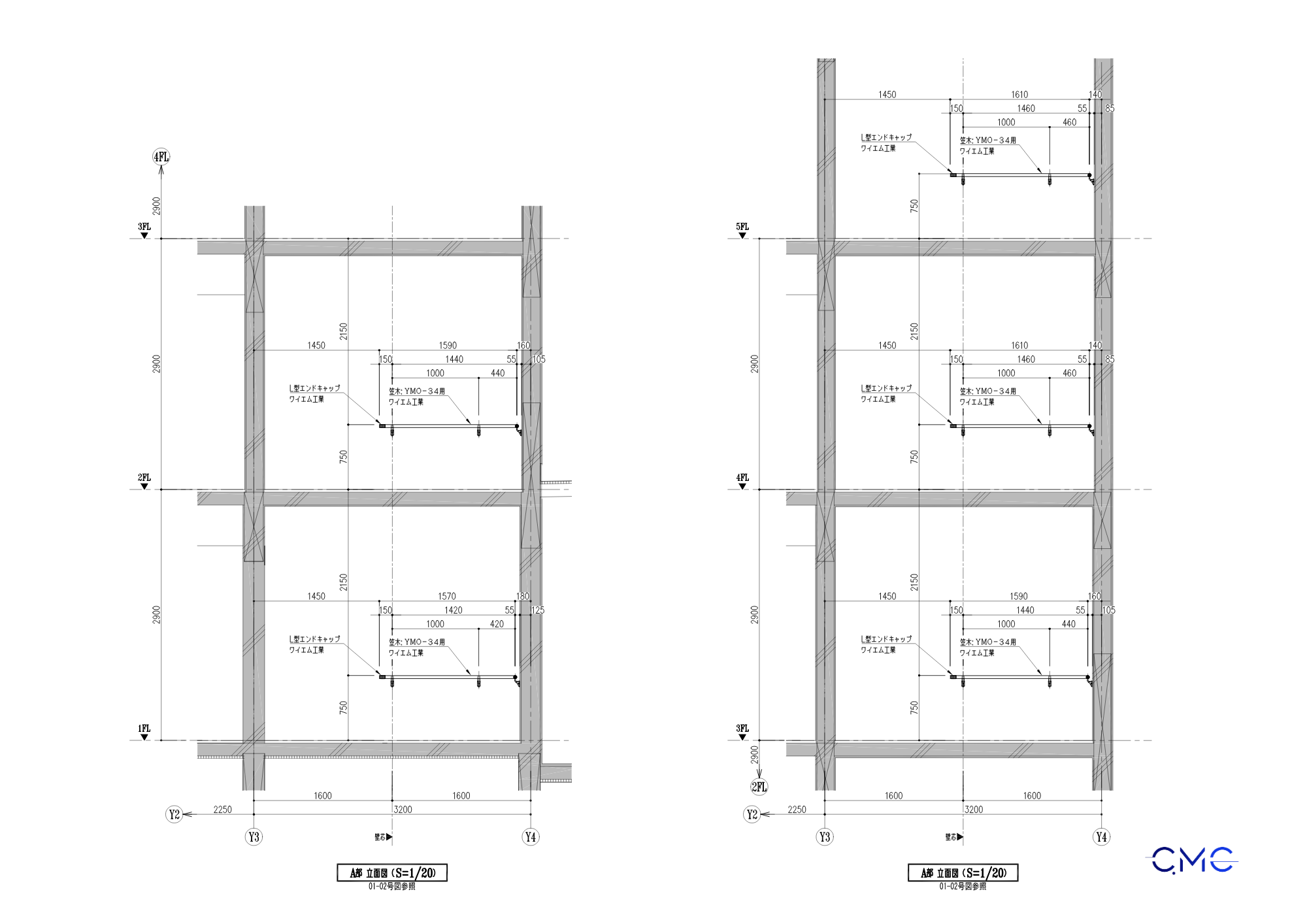

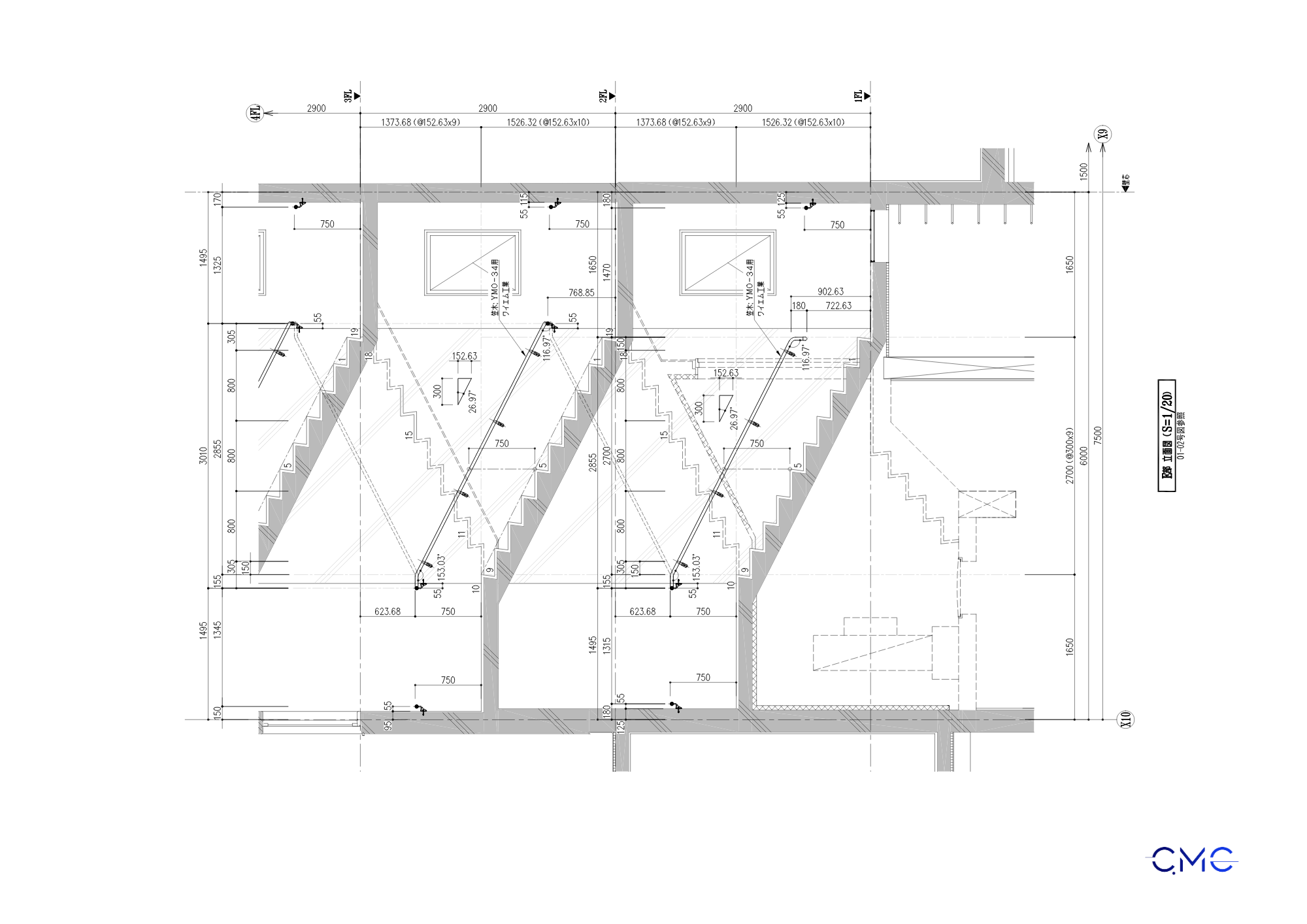

Mặt cắt giúp người xem hiểu rõ hơn cấu tạo thực tế của tay vịn trong không gian. Thông qua mặt cắt, có thể kiểm tra khoảng cách tay vịn so với tường, cao độ so với bậc thang, vị trí pát đỡ, phương án bắt neo và các điều kiện xung quanh.
Với hạng mục tay vịn gắn tường, mặt cắt đặc biệt quan trọng vì toàn bộ hệ tay vịn cần được cố định trực tiếp vào kết cấu tường. Nếu chi tiết mặt cắt không rõ, quá trình khoan bắt neo hoặc cố định pát đỡ có thể gặp khó khăn, nhất là tại các vị trí góc, chiếu nghỉ hoặc khu vực chuyển hướng.
Chi tiết liên kết – Yếu tố quyết định độ chắc chắn khi thi công
Trong bản vẽ tay vịn gắn tường, chi tiết liên kết là phần không thể thiếu. Đây là nơi thể hiện rõ pát đỡ, bu lông, neo tường, vị trí khoan, kích thước lắp đặt và cách tay vịn được cố định vào kết cấu.
Nếu bản vẽ chi tiết không đầy đủ, đội thi công có thể gặp khó khăn khi xác định vị trí khoan hoặc cách lắp đặt đúng theo thiết kế. Điều này dễ dẫn đến tình trạng tay vịn không chắc, không thẳng hàng hoặc phải điều chỉnh nhiều lần sau khi lắp đặt.
CMC Architects Việt Nam luôn chú trọng thể hiện các chi tiết này một cách rõ ràng, dễ đọc và sát với thực tế thi công. Mục tiêu là giúp bản vẽ không chỉ đẹp trên giấy, mà còn thực sự hữu ích tại công trường.
Vì sao bản vẽ tay vịn gắn tường cần được triển khai chuyên nghiệp?
Một bộ bản vẽ tay vịn gắn tường chuyên nghiệp mang lại nhiều lợi ích thiết thực cho dự án.
Trước hết, bản vẽ giúp giảm sai sót khi thi công. Khi vị trí, cao độ và chi tiết liên kết được thể hiện rõ, đội thi công có thể triển khai đúng ngay từ đầu, hạn chế việc phải sửa chữa tại công trường.
Thứ hai, bản vẽ giúp tăng tính đồng bộ giữa các tầng. Với những cầu thang có nhiều tầng giống nhau, việc kiểm soát tuyến tay vịn theo cùng một tiêu chuẩn sẽ giúp công trình hoàn thiện gọn gàng và chuyên nghiệp hơn.
Thứ ba, bản vẽ giúp hỗ trợ kiểm tra và nghiệm thu dễ dàng hơn. Chủ đầu tư, tư vấn giám sát và đội thi công có thể đối chiếu trực tiếp giữa bản vẽ và thực tế để đánh giá chất lượng lắp đặt.
Quan trọng hơn, một bộ bản vẽ rõ ràng còn giúp tiết kiệm thời gian, giảm chi phí phát sinh và nâng cao uy tín của đơn vị triển khai.
CMC Architects Việt Nam – Đồng hành trong từng chi tiết bản vẽ kỹ thuật
CMC Architects Việt Nam chuyên triển khai bản vẽ kỹ thuật cho các hạng mục thép và kim loại kiến trúc như lan can, tay vịn, cầu thang thép, thang leo, khung thép, panel, louver và các chi tiết liên kết phục vụ gia công – thi công.
Với thế mạnh trong AutoCAD 2D, tư duy triển khai bản vẽ rõ ràng và kinh nghiệm xử lý chi tiết kỹ thuật, chúng tôi hướng đến những bộ bản vẽ dễ hiểu, chính xác và phù hợp với điều kiện thi công thực tế.
Đối với hạng mục Cầu thang 1: Tay vịn gắn tường, CMC Architects Việt Nam tập trung kiểm soát đầy đủ từ mặt bằng, mặt đứng, mặt cắt đến chi tiết neo, pát đỡ và điểm chuyển hướng. Mỗi bản vẽ đều được triển khai với mục tiêu giúp công trình thi công thuận lợi hơn, chính xác hơn và chuyên nghiệp hơn.
Kết luận
Tay vịn gắn tường là một hạng mục quan trọng trong hệ cầu thang, ảnh hưởng trực tiếp đến an toàn, trải nghiệm sử dụng và chất lượng hoàn thiện của công trình. Để hạng mục này được thi công chính xác, bản vẽ kỹ thuật cần được triển khai đầy đủ, rõ ràng và có tính thực tế cao.
Một bộ bản vẽ tốt không chỉ thể hiện kích thước, mà còn giúp kết nối hiệu quả giữa thiết kế, gia công, thi công và nghiệm thu.
Theo bạn, trong bản vẽ tay vịn gắn tường, yếu tố nào quan trọng nhất: mặt bằng rõ ràng, cao độ chính xác, chi tiết liên kết đầy đủ hay khả năng thi công thực tế? Hãy chia sẻ cùng CMC Architects Việt Nam để chúng ta cùng trao đổi thêm về cách tạo nên những bộ bản vẽ kỹ thuật hiệu quả hơn cho công trình.
