Trong các công trình công cộng như trung tâm trẻ em, trường học, khu sinh hoạt cộng đồng hoặc các không gian phục vụ trẻ nhỏ, mỗi chi tiết kiến trúc đều cần được triển khai cẩn thận. Không chỉ đẹp về hình thức, các hạng mục còn phải đảm bảo tính an toàn, độ bền, khả năng thi công chính xác và phù hợp với điều kiện sử dụng thực tế.
Một trong những hạng mục tưởng chừng nhỏ nhưng có vai trò rất quan trọng chính là khung bao ba cạnh. Đây là bộ phận hỗ trợ hoàn thiện khu vực cửa, vách, lối ra vào hoặc các vị trí chuyển tiếp giữa các không gian trong công trình. Nếu bản vẽ không rõ ràng, việc gia công và lắp đặt rất dễ xảy ra sai lệch về kích thước, cao độ, vị trí liên kết hoặc chi tiết hoàn thiện.
Với dự án Bản vẽ chế tạo và thi công khung bao ba cạnh cho Trung tâm Trẻ em, CMC Architects Việt Nam đã triển khai bộ hồ sơ bản vẽ kỹ thuật thể hiện đầy đủ các thông tin quan trọng như mặt bằng tổng thể, mặt đứng, mặt cắt, chi tiết liên kết, kích thước cấu kiện, vật liệu và phương án thi công.
Khung bao ba cạnh là gì và vì sao cần bản vẽ chi tiết?
Khung bao ba cạnh là hệ khung được lắp đặt quanh ba phía của một ô mở, thường bao gồm hai cạnh đứng và một cạnh ngang phía trên. Hạng mục này thường xuất hiện tại các khu vực cửa, hành lang, phòng chức năng, khu vệ sinh, sảnh, phòng hỗ trợ hoặc những vị trí cần hoàn thiện mép tường và bảo vệ kết cấu xung quanh.
Trong công trình dành cho trẻ em, khung bao không chỉ có nhiệm vụ hoàn thiện thẩm mỹ mà còn góp phần đảm bảo an toàn trong quá trình sử dụng. Vì vậy, bản vẽ kỹ thuật cần thể hiện rõ:
- Vị trí lắp đặt của từng loại khung.
- Kích thước chiều cao, chiều rộng và chiều sâu khung.
- Vật liệu sử dụng cho từng cấu kiện.
- Chi tiết liên kết với tường, sàn, trần hoặc kết cấu xung quanh.
- Cao độ thi công và vị trí hoàn thiện.
- Phương án gia công, lắp đặt và xử lý bề mặt.
Một bản vẽ càng rõ ràng, quá trình sản xuất và thi công càng thuận lợi. Đây cũng là yếu tố giúp hạn chế sai sót, giảm thời gian xử lý tại công trường và nâng cao chất lượng hoàn thiện cuối cùng.

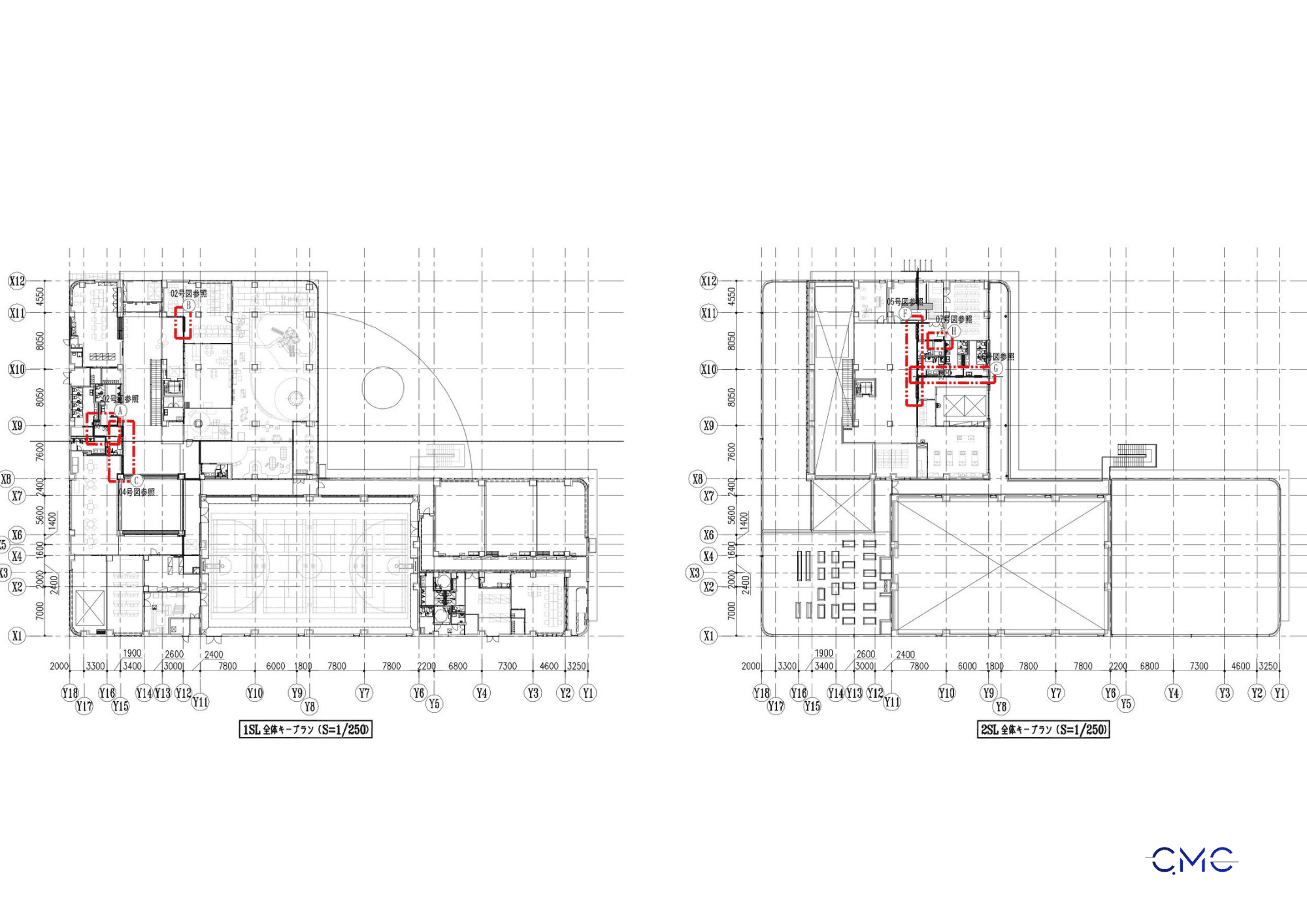

Mặt bằng tổng thể – Xác định đúng vị trí lắp đặt
Trong bộ hồ sơ bản vẽ khung bao ba cạnh, mặt bằng tổng thể là phần rất quan trọng. Mặt bằng giúp xác định chính xác vị trí lắp đặt của từng khung trong công trình, đồng thời thể hiện mối liên hệ giữa hạng mục khung bao với không gian kiến trúc xung quanh.
Ở dự án này, bản vẽ mặt bằng thể hiện rõ các tầng, khu vực chức năng, vị trí cần lắp đặt khung bao và ký hiệu tham chiếu đến các bản vẽ chi tiết. Đây là cơ sở để đội thi công định vị chính xác trước khi lắp đặt, tránh nhầm lẫn giữa các loại khung có kích thước hoặc cấu tạo khác nhau.

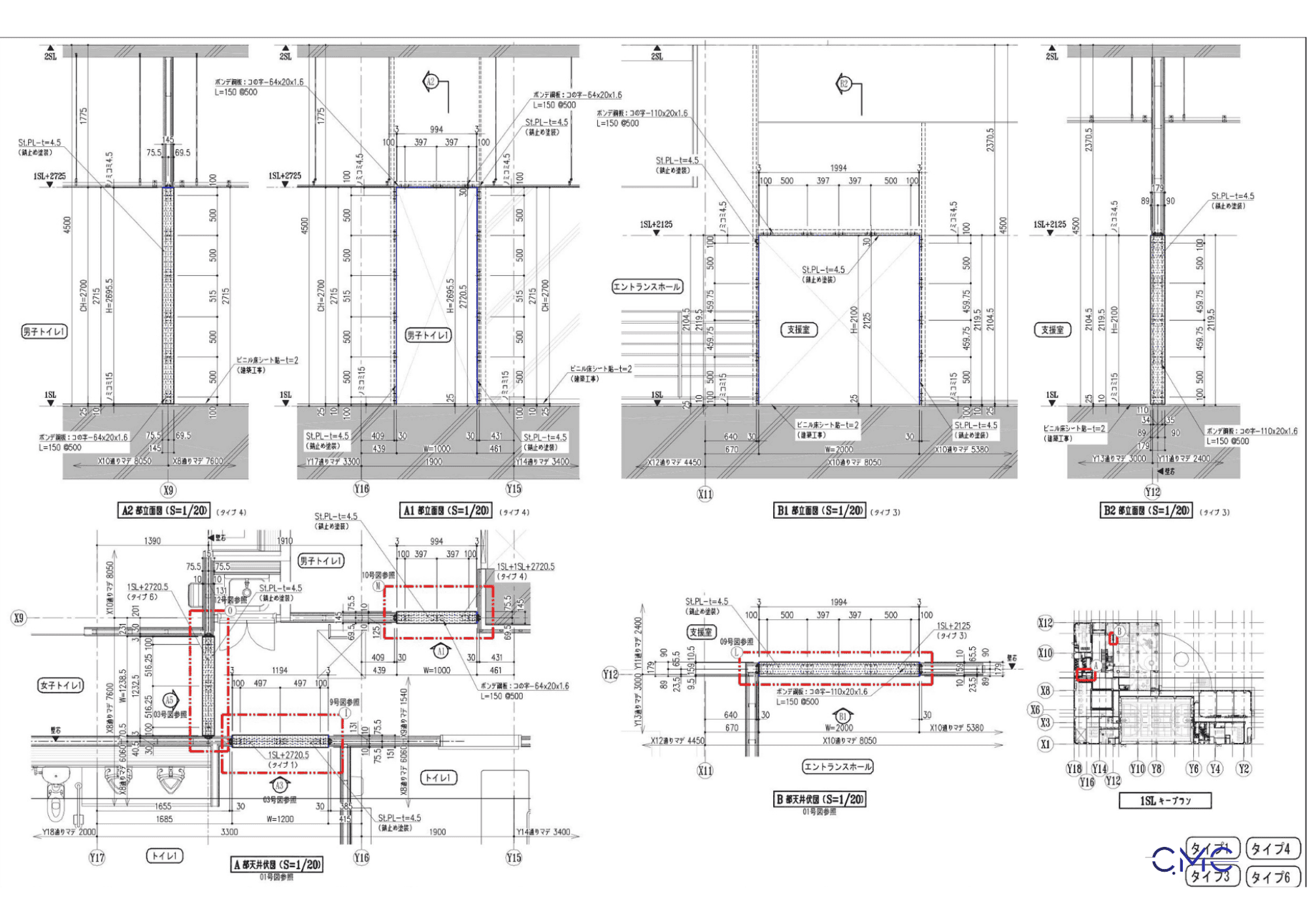

Mặt bằng chi tiết – Kiểm soát kích thước từng khu vực
Sau khi xác định vị trí tổng thể, bản vẽ mặt bằng chi tiết giúp làm rõ kích thước từng khu vực lắp đặt. Đây là phần cần thiết để đội thi công hiểu được khung bao nằm ở vị trí nào, kích thước ra sao, liên kết với tường hoặc vách như thế nào.
Trong bản vẽ, các kích thước được thể hiện theo trục, cao độ và ký hiệu chi tiết. Nhờ đó, xưởng gia công có thể sản xuất đúng kích thước, còn đội lắp đặt có thể kiểm tra lại hiện trạng công trường trước khi thi công.
Đối với các hạng mục thép hoặc kim loại kiến trúc, sai lệch nhỏ trong mặt bằng cũng có thể ảnh hưởng đến toàn bộ quá trình lắp đặt. Vì vậy, việc thể hiện rõ ràng trên bản vẽ là yếu tố bắt buộc.

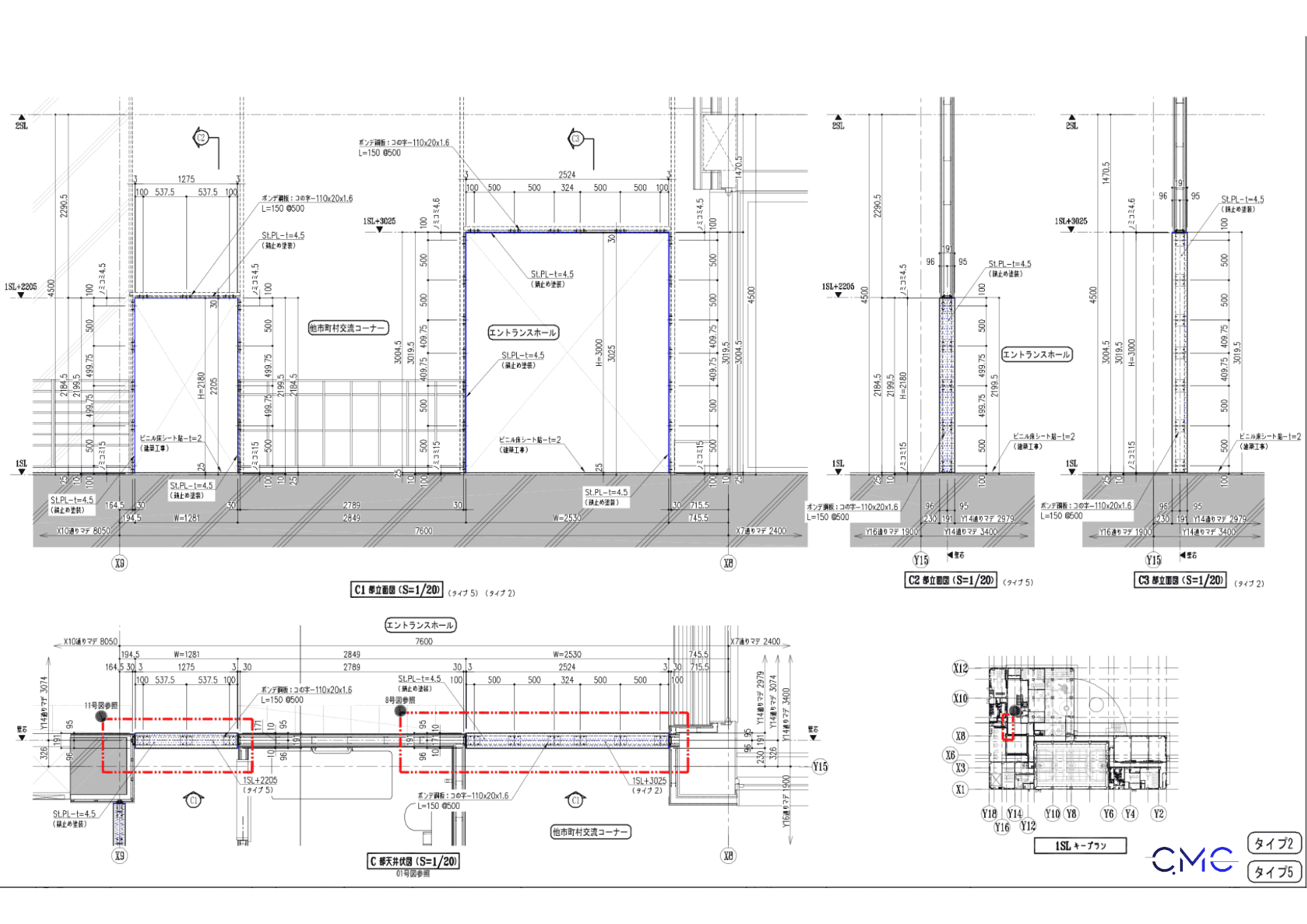

Mặt đứng – Thể hiện hình dáng và cao độ khung bao
Mặt đứng là phần giúp người đọc hình dung rõ hình dáng của khung bao khi nhìn trực diện. Với hạng mục khung bao ba cạnh, mặt đứng thường thể hiện chiều cao khung, chiều rộng ô mở, kích thước cạnh đứng, cạnh ngang phía trên, vị trí hoàn thiện và cao độ liên quan.
Đây là cơ sở quan trọng để kiểm tra sự đồng bộ giữa bản vẽ kỹ thuật và kiến trúc tổng thể. Nếu mặt đứng không được thể hiện rõ, khung sau khi lắp đặt có thể bị sai cao độ, lệch vị trí hoặc không khớp với phần hoàn thiện xung quanh.
Trong bộ bản vẽ này, các mặt đứng được triển khai theo từng loại khung, giúp người thi công dễ dàng phân biệt và áp dụng đúng cho từng vị trí.

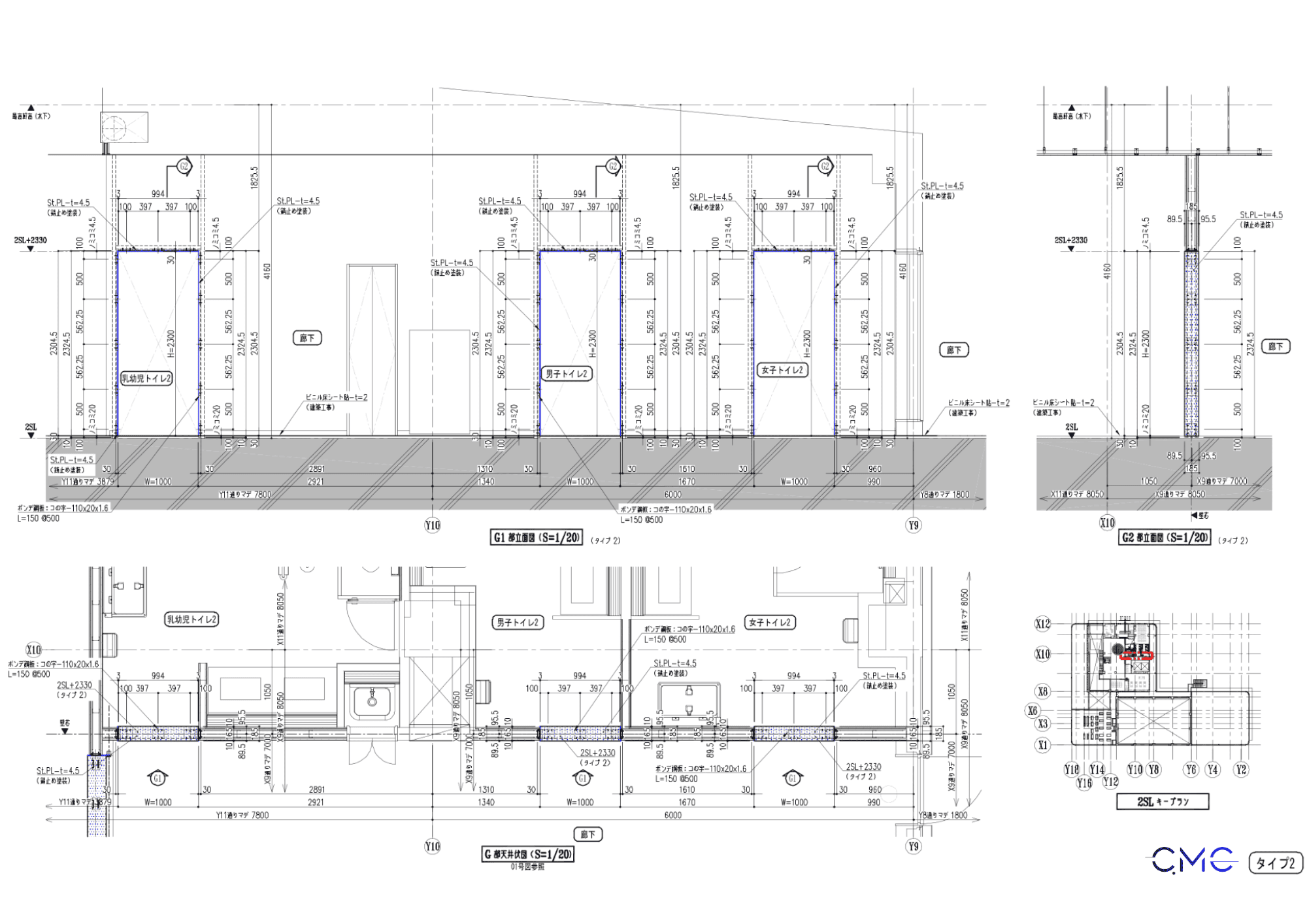

Mặt cắt – Làm rõ cấu tạo và phương án liên kết
Nếu mặt bằng cho biết vị trí, mặt đứng cho biết hình dáng, thì mặt cắt là phần giúp làm rõ cấu tạo thực tế của khung bao. Đây là khu vực thể hiện các thông tin quan trọng như chiều dày thép, lớp hoàn thiện, cấu tạo khung, khoảng cách liên kết và cách khung tiếp giáp với tường, sàn hoặc trần.
Đối với khung bao ba cạnh, mặt cắt giúp xưởng gia công và đội thi công hiểu chính xác cách cấu kiện được tạo thành. Các chi tiết như bản thép, lớp tấm, phần neo, vít, bulong hoặc khe hoàn thiện cần được thể hiện rõ để đảm bảo sản phẩm sau khi gia công có thể lắp đặt đúng tại công trường.

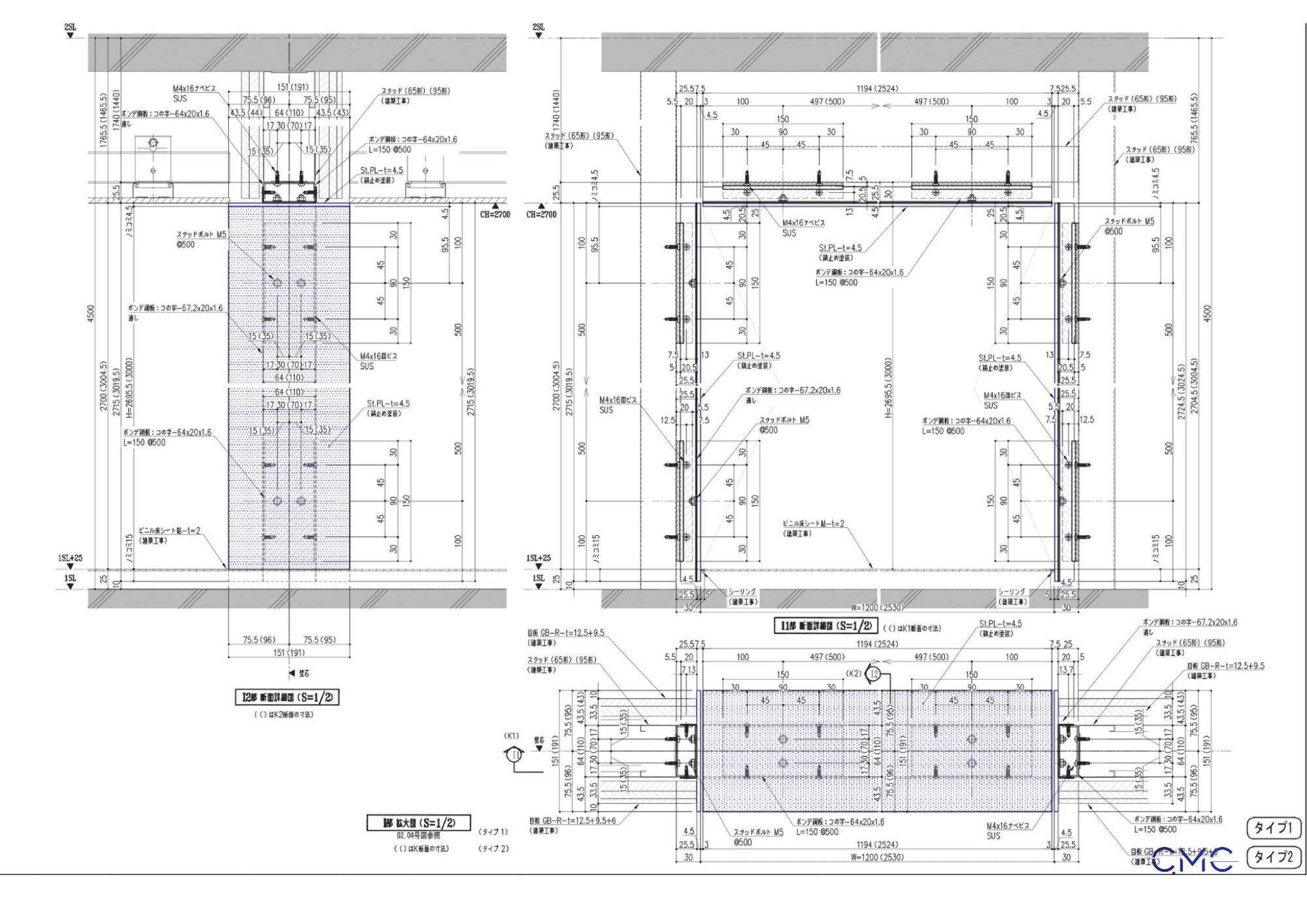

Chi tiết liên kết – Yếu tố quyết định độ chính xác khi thi công
Một bộ bản vẽ chế tạo và thi công chất lượng không thể thiếu phần chi tiết liên kết. Với khung bao ba cạnh, các vị trí liên kết thường nằm ở cạnh đứng, cạnh ngang, khu vực tiếp giáp tường, điểm neo giữ và các vị trí bắt vít hoặc cố định vào kết cấu.
Những chi tiết này giúp hạn chế các lỗi thường gặp như:
- Khung bị lệch so với ô mở.
- Kích thước gia công không khớp với hiện trạng.
- Vị trí bắt vít hoặc liên kết không thống nhất.
- Khung sau khi lắp đặt không đảm bảo độ chắc chắn.
- Bề mặt hoàn thiện không đồng bộ với kiến trúc xung quanh.
Nhờ bản vẽ chi tiết, đội ngũ thi công có thể kiểm tra từng bước trước khi lắp đặt, từ đó nâng cao độ chính xác và chất lượng hoàn thiện.

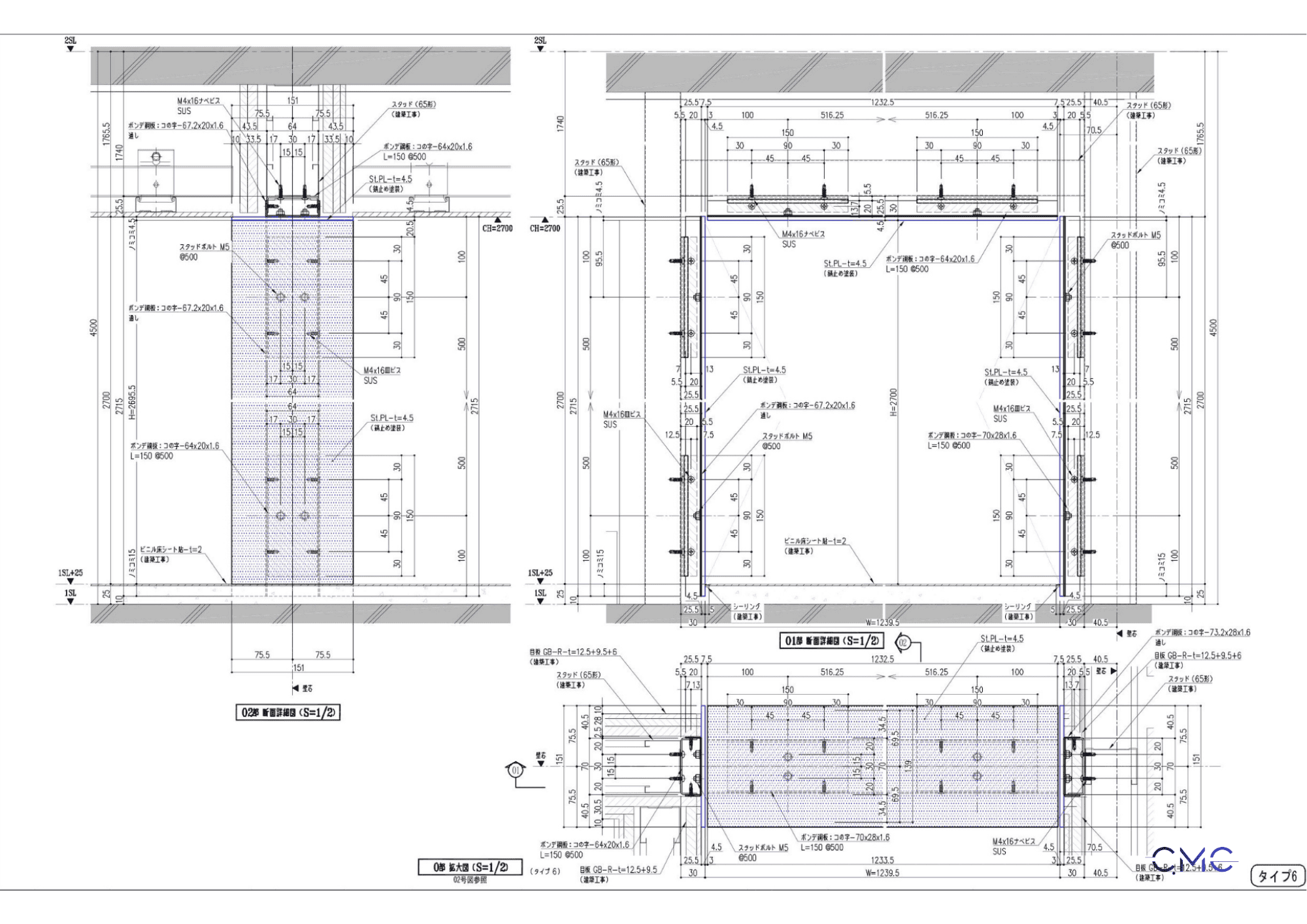

Triển khai nhiều loại khung – Đảm bảo phù hợp từng vị trí sử dụng
Trong thực tế công trình, không phải vị trí nào cũng sử dụng cùng một loại khung. Tùy theo khu vực, chiều cao, độ rộng ô mở, điều kiện liên kết và yêu cầu hoàn thiện, mỗi loại khung sẽ có cấu tạo và kích thước riêng.
Bộ bản vẽ của CMC Architects Việt Nam đã thể hiện nhiều dạng khung khác nhau, giúp quá trình sản xuất và thi công được phân loại rõ ràng. Việc tách riêng từng loại khung theo ký hiệu, mặt bằng, mặt đứng và mặt cắt giúp hạn chế nhầm lẫn khi triển khai ngoài công trường.
Đây là yếu tố rất quan trọng trong các dự án có nhiều khu vực chức năng, nhiều tầng và nhiều vị trí lắp đặt tương tự nhau.
Giá trị của bản vẽ chế tạo và thi công từ CMC Architects Việt Nam
CMC Architects Việt Nam luôn chú trọng tính rõ ràng, chính xác và khả năng ứng dụng thực tế trong từng bộ hồ sơ bản vẽ. Đối với các hạng mục thép và kim loại kiến trúc như khung bao, lan can, tay vịn, cầu thang thép, thang leo, panel, louver hoặc khung cửa, bản vẽ không chỉ cần đẹp về trình bày mà còn phải dễ đọc, dễ gia công và dễ thi công.
Một bộ bản vẽ tốt giúp:
- Chủ đầu tư kiểm soát hồ sơ kỹ thuật hiệu quả hơn.
- Xưởng sản xuất hiểu đúng yêu cầu gia công.
- Đội thi công giảm sai sót tại công trường.
- Quá trình nghiệm thu và bàn giao thuận lợi hơn.
- Công trình đạt chất lượng hoàn thiện đồng bộ và chuyên nghiệp.
Với kinh nghiệm triển khai bản vẽ AutoCAD 2D cho các hạng mục thép và kim loại kiến trúc, CMC Architects Việt Nam hướng đến việc tạo ra những bộ hồ sơ kỹ thuật rõ ràng, thực tế và có giá trị sử dụng cao trong từng dự án.
Kết luận
Bản vẽ chế tạo và thi công khung bao ba cạnh cho Trung tâm Trẻ em là minh chứng cho vai trò quan trọng của hồ sơ kỹ thuật trong quá trình xây dựng. Khi mặt bằng, mặt đứng, mặt cắt và chi tiết liên kết được thể hiện đầy đủ, quá trình gia công và thi công sẽ trở nên chính xác, an toàn và hiệu quả hơn.
Với CMC Architects Việt Nam, mỗi bản vẽ không chỉ là tài liệu kỹ thuật mà còn là cầu nối giữa thiết kế, sản xuất và thi công thực tế. Sự rõ ràng trong bản vẽ chính là nền tảng để tạo nên những công trình chuyên nghiệp, bền vững và đáng tin cậy.
