Trong thiết kế nhà ở, cầu thang thép ngày càng được ưa chuộng nhờ độ bền cao, tính thẩm mỹ hiện đại và khả năng tùy biến linh hoạt. Tuy nhiên, để một cầu thang thép thực sự an toàn và đạt chuẩn thi công, bản vẽ thiết kế cần thể hiện đầy đủ những thông số quan trọng. Đây chính là “ngôn ngữ chung” giữa kiến trúc sư – kỹ sư – và đội thi công, đảm bảo quá trình lắp dựng diễn ra chính xác đến từng chi tiết.
Nếu bạn đang chuẩn bị thi công cầu thang thép hoặc muốn tìm hiểu kỹ hơn về tiêu chuẩn thiết kế, bài viết này sẽ giúp bạn nắm rõ những thông số bắt buộc không thể thiếu trong bất kỳ bản vẽ cầu thang thép nào.

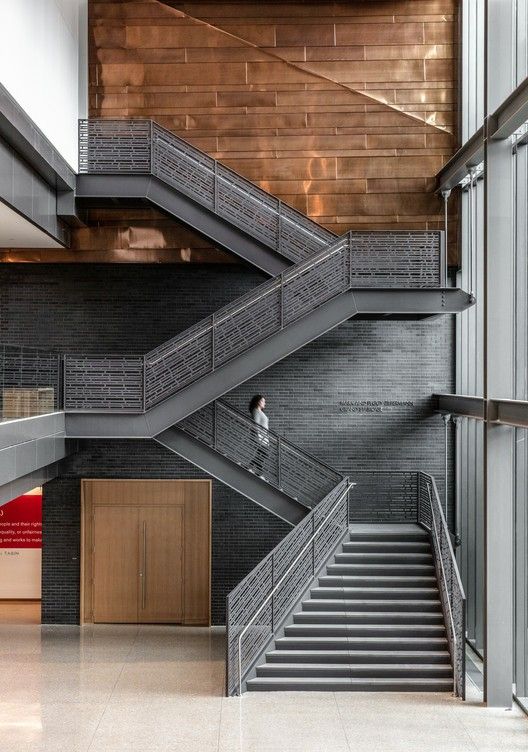

1. Kích thước tổng thể của cầu thang
Đây là phần quan trọng nhất bởi nó quyết định tính phù hợp với không gian và công năng sử dụng.
Các thông số tối thiểu cần có:
-
Chiều cao tầng (H)
-
Chiều dài cầu thang
-
Chiều rộng bản thang
-
Độ dốc tổng thể
-
Vị trí chiếm chỗ trong mặt bằng
Một bản vẽ thiếu kích thước tổng thể sẽ khiến cầu thang bị “lệch pha” với không gian, gây lãng phí diện tích hoặc bất tiện trong quá trình sử dụng.
2. Kích thước bậc: Độ cao – độ rộng – chiều sâu
Thiết kế bậc thang phải đảm bảo cả tính an toàn lẫn sự thoải mái.
Các thông số bắt buộc phải có:
-
Chiều cao mỗi bậc (R): thường 150–180 mm
-
Chiều rộng mặt bậc (T): tối thiểu 250–300 mm
-
Số lượng bậc: phải tính toán theo chiều cao tầng
-
Chiều sâu, độ nhô mũi bậc
Một bản vẽ không rõ ràng về kích thước bậc có thể gây mất an toàn, đặc biệt với trẻ nhỏ và người lớn tuổi.

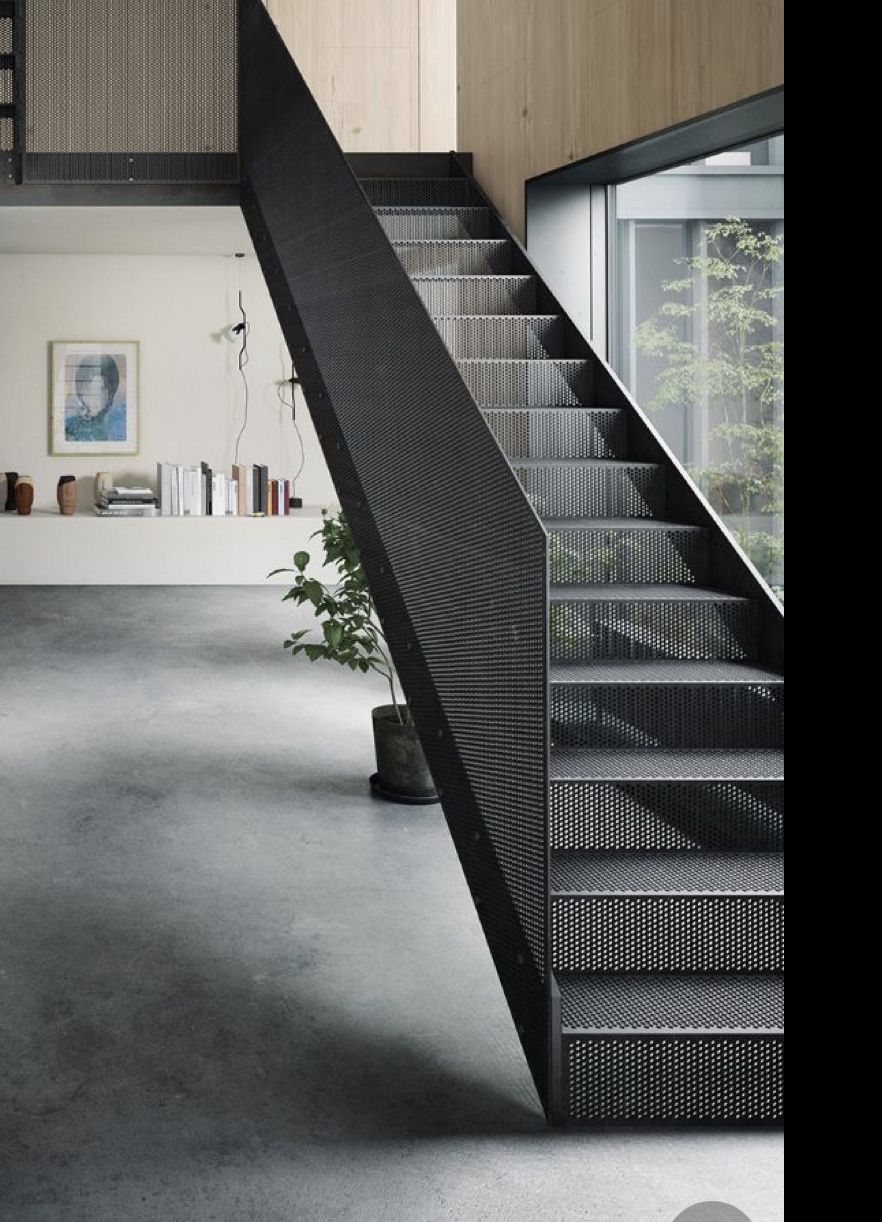

3. Chi tiết dầm, bản thép và kết cấu chịu lực
Đây là phần kỹ thuật quan trọng để đảm bảo cầu thang không rung, không võng, không tạo tiếng ồn khi sử dụng.
Bản vẽ cần thể hiện rõ:
-
Loại dầm sử dụng: dầm hộp, dầm I, dầm U
-
Độ dày thép: từ 3–12 mm tùy vị trí
-
Kích thước bản thép mặt bậc
-
Vị trí và số lượng bulong/chốt liên kết
-
Phương án neo vào dầm chính của công trình
Một bản vẽ thiếu thông số kết cấu sẽ khiến quá trình sản xuất không chính xác hoặc nguy hiểm trong vận hành.
4. Chi tiết lan can – tay vịn
Nhiều chủ nhà chỉ để ý đến phần bậc, nhưng lan can mới là yếu tố quyết định an toàn.
Những thông số bắt buộc gồm:
-
Chiều cao lan can: 900–1050 mm
-
Khoảng cách giữa các nan thép: không vượt quá 100–120 mm
-
Độ dày tay vịn và chất liệu
-
Kiểu liên kết lan can vào bậc hoặc dầm
Lan can thép nếu không đạt tiêu chuẩn có thể tạo nguy cơ tai nạn, đặc biệt với gia đình có trẻ nhỏ.

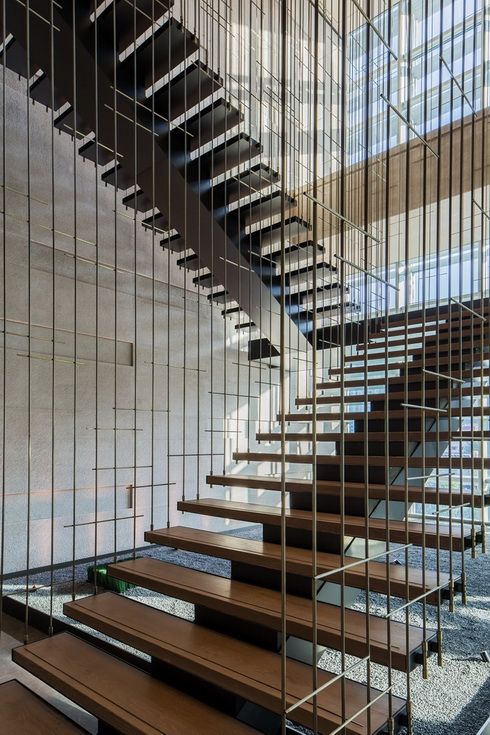

5. Vật liệu hoàn thiện
Cầu thang thép có thể kết hợp với nhiều vật liệu để tăng tính thẩm mỹ.
Bản vẽ cần liệt kê:
-
Loại thép: thép hộp, thép tấm, thép hình H/I
-
Sơn hoàn thiện: sơn tĩnh điện, sơn PU, sơn chống rỉ
-
Vật liệu mặt bậc: gỗ, đá, sắt, kính
-
Màu sắc tổng thể
Việc thể hiện rõ vật liệu giúp chủ đầu tư dễ dàng hình dung công trình khi hoàn thiện.
6. Mặt cắt chi tiết – bố trí bulong và điểm chịu lực
Đây là khu vực mà đội thi công rất cần để đảm bảo lắp đúng kỹ thuật.
Thông số yêu cầu:
-
Kích thước bulong: M10 – M16
-
Số lượng bulong tại từng vị trí
-
Chi tiết hàn, độ sâu mối hàn, góc hàn
-
Các điểm truyền lực chính của cầu thang
Một bản vẽ thiếu mặt cắt chi tiết thường gây nhầm lẫn trong thi công và làm tăng chi phí hoàn thiện.

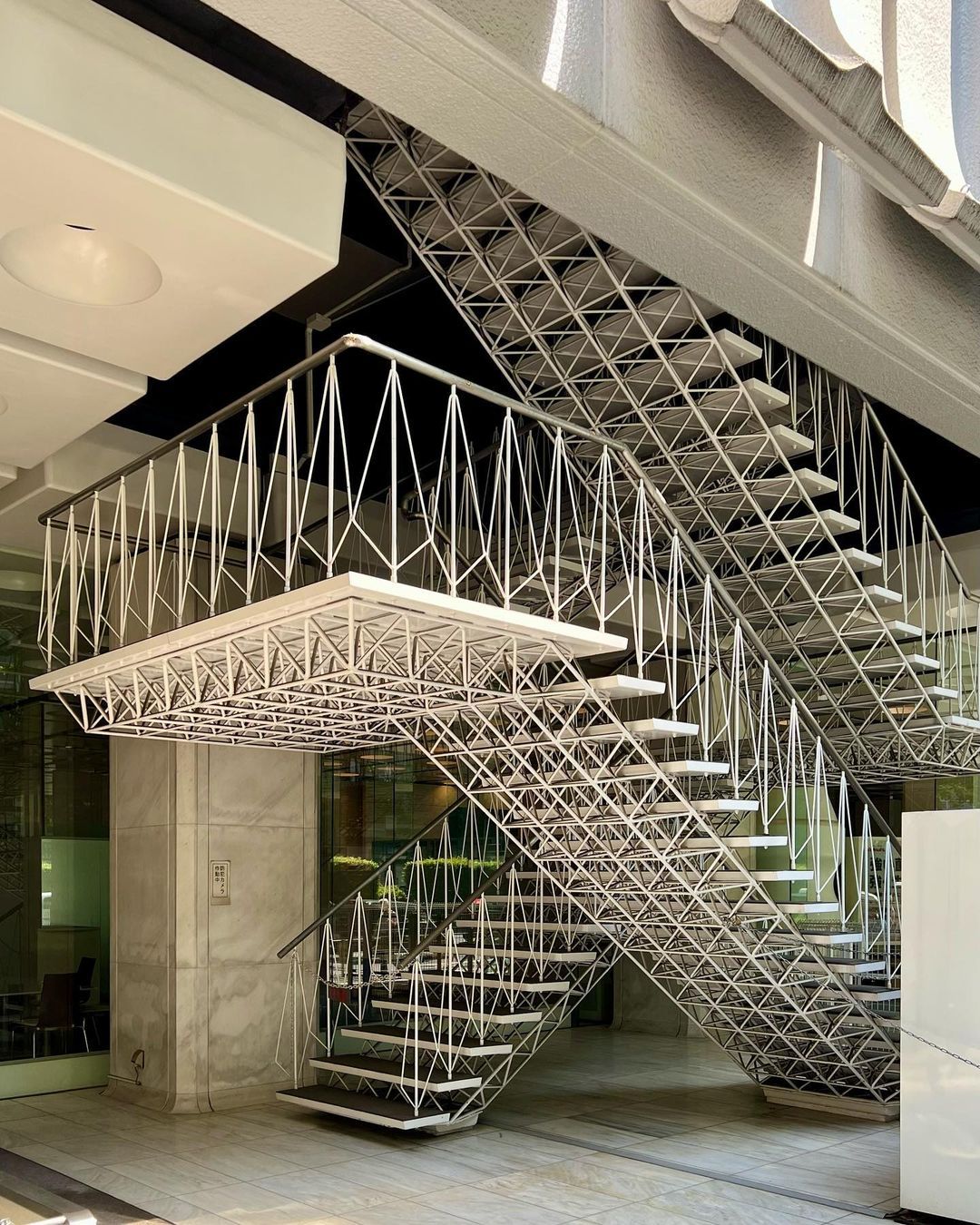

7. Ghi chú tiêu chuẩn kỹ thuật – yêu cầu thi công
Phần này giúp hạn chế sai sót trong quá trình sản xuất và lắp đặt.
Nội dung thường có:
-
Tiêu chuẩn thép áp dụng
-
Yêu cầu chống rỉ
-
Quy chuẩn kiểm tra trước khi bàn giao
-
Sai số cho phép
-
Phương án xử lý khi thi công thực tế khác bản vẽ
Kết luận
Một bản vẽ cầu thang thép tiêu chuẩn không chỉ đẹp mắt mà còn phải đảm bảo an toàn, đúng kỹ thuật và dễ thi công. Việc cung cấp đầy đủ các thông số bắt buộc giúp chủ đầu tư yên tâm, đơn vị thi công làm đúng – đủ – chuẩn, và hạn chế tối đa lỗi phát sinh.
