Trong các công trình hiện đại, khu vực phòng máy phát điện luôn yêu cầu sự chính xác cao về kỹ thuật, đặc biệt là những hạng mục liên quan đến hệ thống điện, hố kỹ thuật, đường cáp và các chi tiết che chắn phục vụ vận hành. Một trong những chi tiết tưởng chừng nhỏ nhưng lại có vai trò rất quan trọng chính là nắp hố đấu dây điện phòng máy phát điện.
Nếu bản vẽ không rõ ràng, không thể hiện đầy đủ vị trí, kích thước, cao độ, vật liệu và chi tiết liên kết, quá trình gia công – lắp đặt có thể gặp nhiều sai lệch, ảnh hưởng đến tiến độ thi công và công tác bảo trì sau này.
Với kinh nghiệm triển khai bản vẽ kỹ thuật bằng AutoCAD 2D, CMC Architects Việt Nam tập trung xây dựng bộ bản vẽ thi công rõ ràng, dễ đọc, sát với thực tế thi công và hỗ trợ hiệu quả cho đội ngũ gia công, lắp đặt tại công trường.
Nắp Hố Đấu Dây Điện Phòng Máy Phát Điện Là Gì?
Nắp hố đấu dây điện là bộ phận che phủ các vị trí hố kỹ thuật, rãnh kỹ thuật hoặc khu vực đấu nối cáp điện trong phòng máy phát điện. Hạng mục này vừa có chức năng bảo vệ hệ thống dây điện, vừa đảm bảo an toàn cho quá trình vận hành, kiểm tra và bảo trì thiết bị.
Trong môi trường phòng máy phát điện, mọi chi tiết kỹ thuật đều cần được kiểm soát chặt chẽ. Nắp hố đấu dây điện không chỉ cần đúng kích thước mà còn phải đảm bảo độ chắc chắn, khả năng tháo mở khi cần kiểm tra, đồng thời phù hợp với cao độ sàn và bố trí thiết bị xung quanh.
Một bộ bản vẽ thi công tốt cần thể hiện đầy đủ:
- Vị trí lắp đặt nắp hố đấu dây điện.
- Kích thước tổng thể và kích thước từng chi tiết.
- Cao độ hoàn thiện liên quan đến sàn và hố kỹ thuật.
- Vật liệu sử dụng cho tấm nắp, khung đỡ và chi tiết gia cường.
- Hướng mở, vị trí tay nắm hoặc lỗ thao tác nếu có.
- Chi tiết liên kết, hàn, bắt vít và cố định vào kết cấu xung quanh.
Vì Sao Bản Vẽ Thi Công Nắp Hố Đấu Dây Điện Cần Chính Xác?
Đối với hạng mục kỹ thuật trong phòng máy phát điện, sai lệch nhỏ trong bản vẽ có thể gây ra nhiều vấn đề khi thi công thực tế. Nếu nắp hố không đúng kích thước, không khớp với vị trí hố chờ hoặc không đồng bộ với cao độ sàn, đội thi công có thể phải cắt sửa, gia công lại hoặc điều chỉnh tại công trường.
Điều này không chỉ làm phát sinh chi phí mà còn ảnh hưởng đến tiến độ bàn giao. Đặc biệt, với các khu vực liên quan đến hệ thống điện, việc thi công thiếu chính xác còn có thể gây khó khăn cho công tác kiểm tra, bảo trì và vận hành sau này.
Bản vẽ chi tiết giúp các bên liên quan kiểm soát tốt hơn:
- Kích thước hố và kích thước nắp.
- Vị trí đặt khung thép đỡ.
- Khoảng cách giữa các chi tiết liên kết.
- Cấu tạo tấm nắp và gân gia cường.
- Phương án tháo lắp khi cần bảo trì.
- Sự đồng bộ giữa bản vẽ kiến trúc, kết cấu và hệ thống điện.

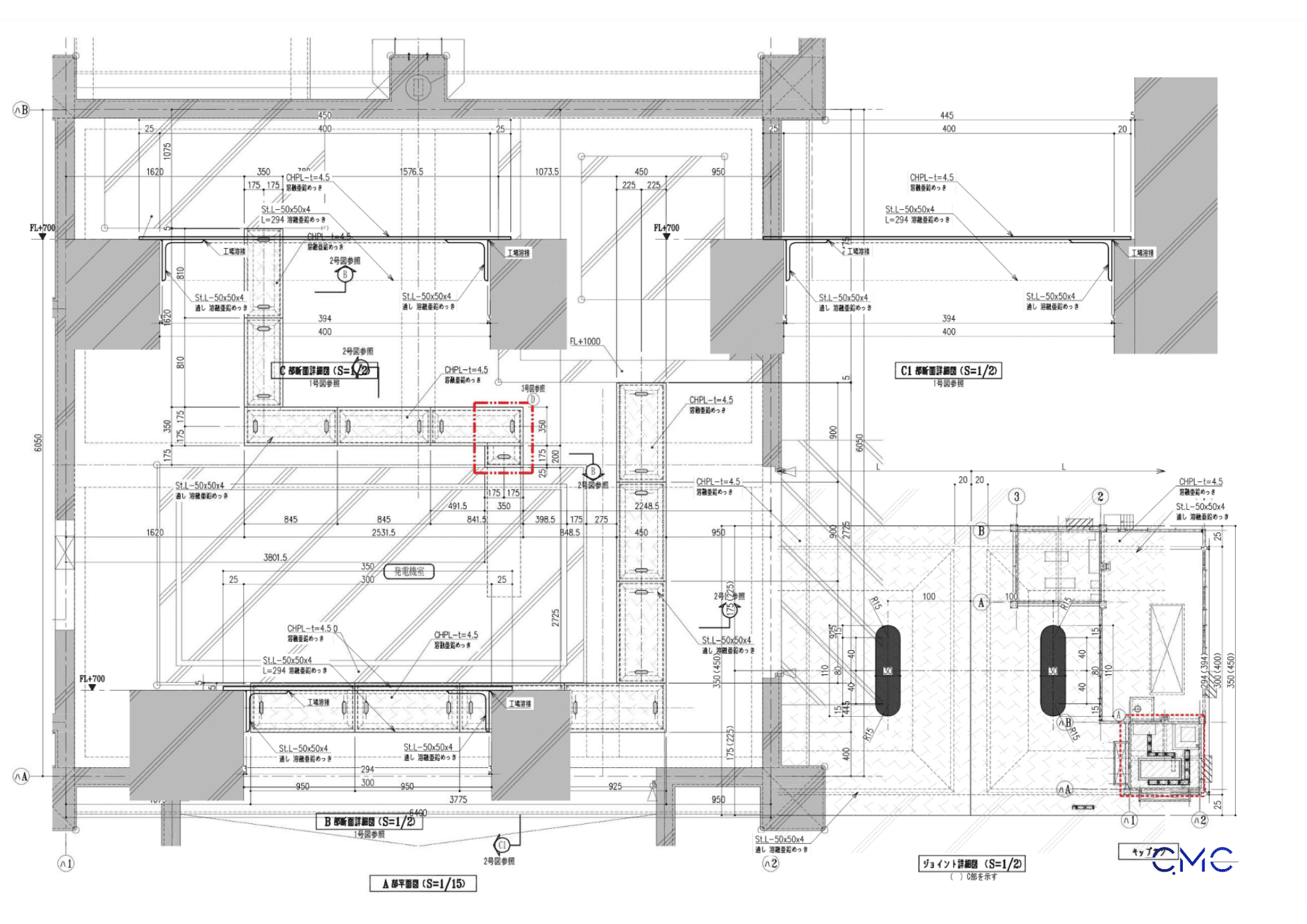

Chú thích ảnh: Bản vẽ mặt bằng kết hợp mặt cắt và chi tiết liên kết của nắp hố đấu dây điện.

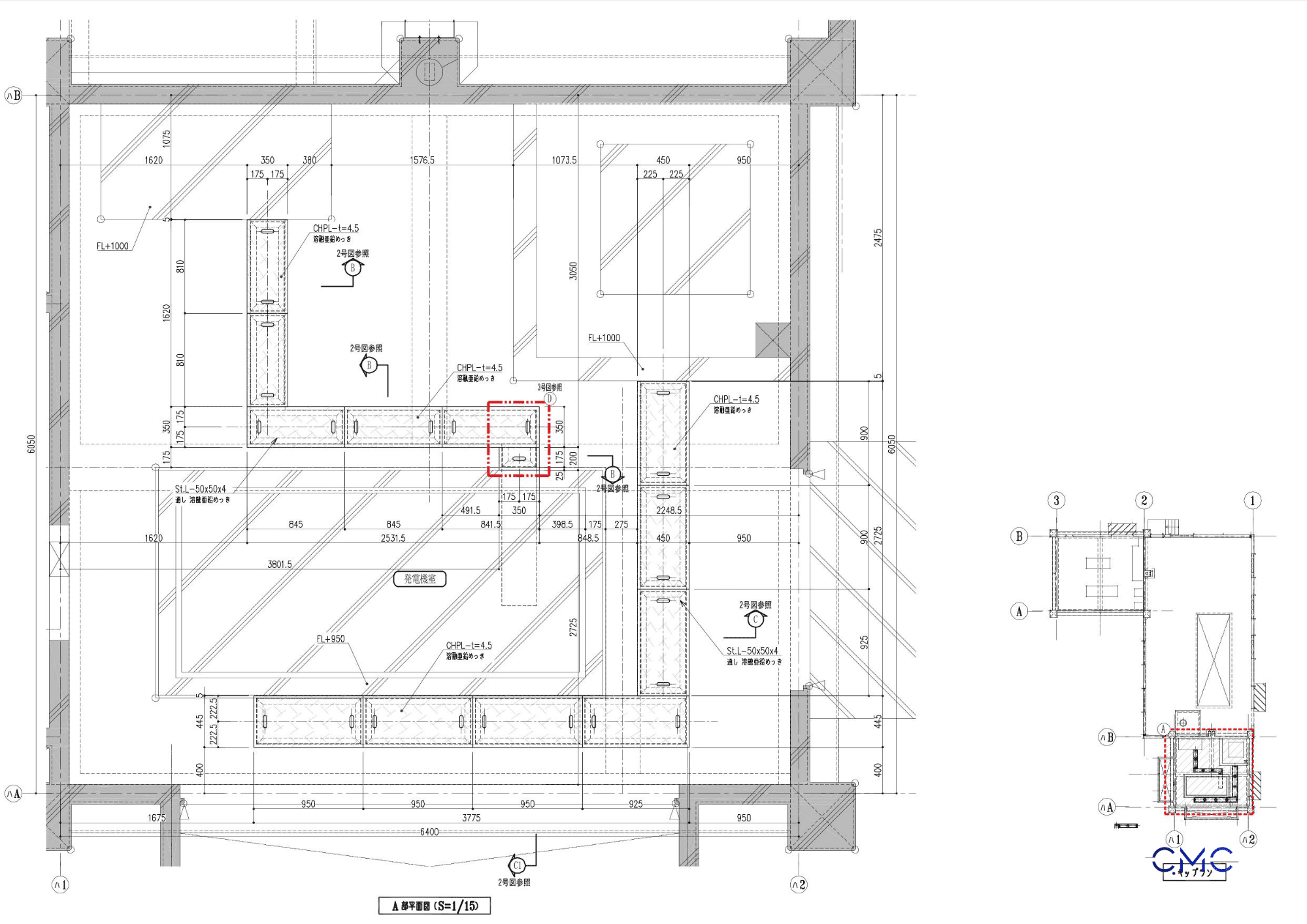

Mặt Bằng Thi Công – Xác Định Đúng Vị Trí Lắp Đặt
Mặt bằng là phần quan trọng đầu tiên trong bộ bản vẽ thi công. Thông qua mặt bằng, đội thi công có thể xác định chính xác vị trí nắp hố đấu dây điện trong không gian phòng máy phát điện, bao gồm khoảng cách đến tường, cột, thiết bị và các khu vực kỹ thuật liên quan.
Trong bản vẽ do CMC Architects Việt Nam triển khai, khu vực nắp hố được thể hiện rõ bằng đường bao, kích thước, cao độ và các ký hiệu tham chiếu đến mặt cắt, chi tiết phóng to. Điều này giúp người đọc bản vẽ dễ dàng theo dõi từ tổng thể đến chi tiết, tránh nhầm lẫn khi triển khai tại hiện trường.
Một mặt bằng rõ ràng giúp:
- Định vị chính xác hạng mục cần thi công.
- Kiểm tra sự phù hợp với không gian phòng máy.
- Hạn chế sai lệch giữa bản vẽ và thực tế.
- Hỗ trợ quá trình nghiệm thu sau khi lắp đặt.
- Tạo cơ sở để triển khai các chi tiết mặt cắt và cấu tạo.
Mặt Cắt Thi Công – Làm Rõ Cấu Tạo Và Cao Độ
Nếu mặt bằng giúp xác định vị trí, thì mặt cắt giúp làm rõ cấu tạo theo chiều đứng của hạng mục. Đối với nắp hố đấu dây điện, mặt cắt cần thể hiện đầy đủ chiều dày tấm nắp, khung thép đỡ, vị trí hàn, khe lắp đặt, cao độ sàn và mối liên hệ với kết cấu xung quanh.
Đây là phần rất quan trọng để đội thi công hiểu đúng cách lắp đặt, đặc biệt trong những khu vực có yêu cầu chính xác về cao độ hoàn thiện. Nếu cao độ nắp hố không đồng bộ với mặt sàn, công trình có thể mất an toàn khi vận hành hoặc gây khó khăn trong quá trình di chuyển thiết bị.
Trong bộ bản vẽ này, các mặt cắt được thể hiện cùng với kích thước cụ thể, giúp xưởng gia công và đội lắp đặt có cùng một cơ sở kỹ thuật để thực hiện.
Chi Tiết Gia Công – Yếu Tố Quyết Định Chất Lượng Lắp Đặt
Một bộ bản vẽ thi công hoàn chỉnh không thể thiếu các chi tiết gia công. Đây là phần giúp xưởng sản xuất hiểu rõ từng cấu kiện cần chế tạo, từ kích thước tấm nắp, khung thép, lỗ thao tác, vị trí hàn cho đến các chi tiết gia cường.
Đối với nắp hố đấu dây điện, chi tiết gia công cần được triển khai rõ ràng để đảm bảo nắp có độ chắc chắn, dễ tháo mở và phù hợp với điều kiện sử dụng thực tế. Các chi tiết như lỗ kéo, khe thao tác, mép gấp, bản mã hoặc thanh đỡ đều cần được thể hiện chính xác trên bản vẽ.
Khi bản vẽ chi tiết rõ ràng, quá trình gia công sẽ thuận lợi hơn, giảm rủi ro phải hỏi lại nhiều lần hoặc chỉnh sửa sau khi sản xuất.

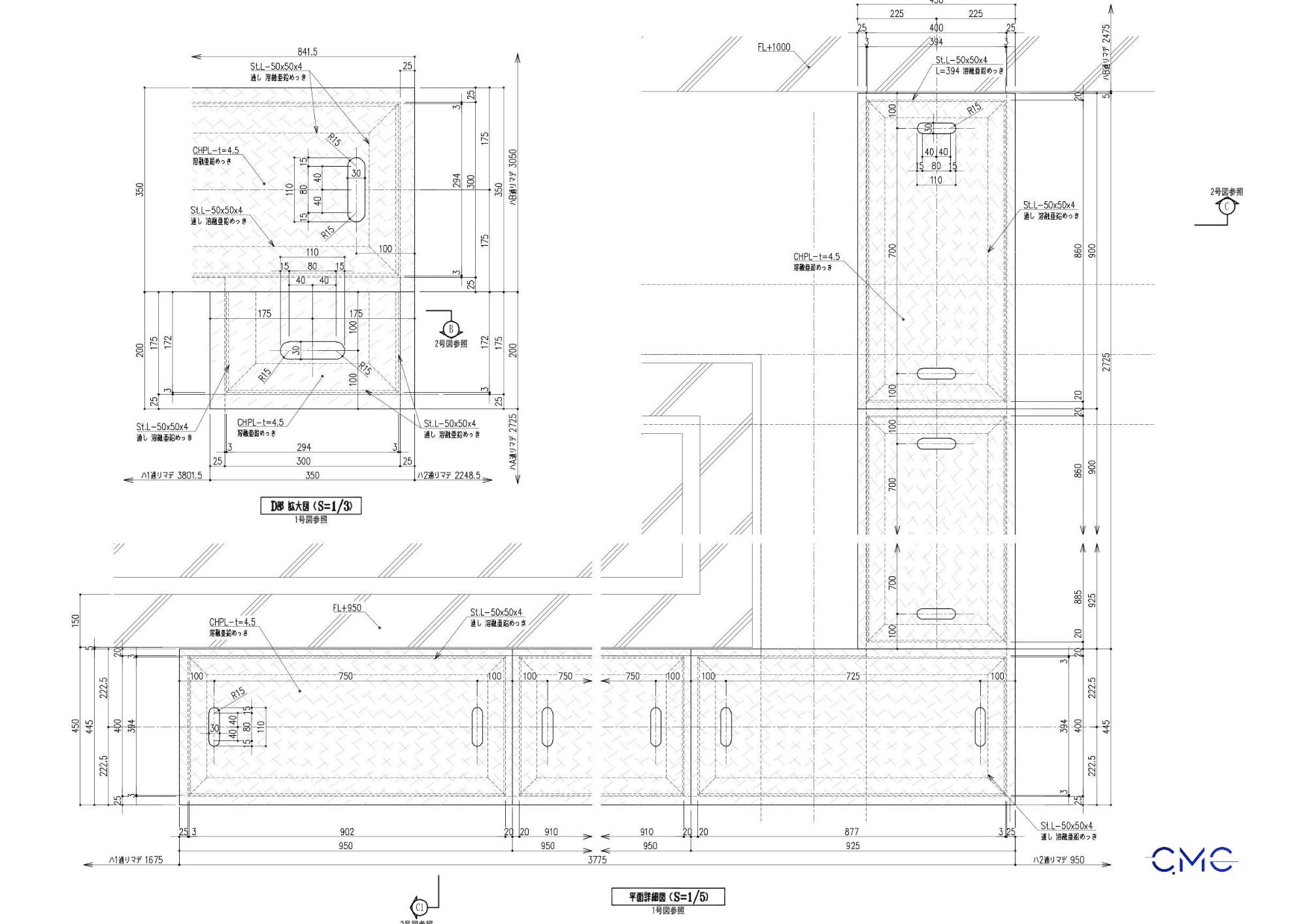

Chú thích ảnh: Chi tiết phóng to cấu tạo nắp hố đấu dây điện, bao gồm kích thước tấm, lỗ thao tác và vị trí liên kết.
Kiểm Soát Vật Liệu Và Liên Kết Trong Bản Vẽ
Vật liệu và liên kết là hai yếu tố ảnh hưởng trực tiếp đến độ bền của hạng mục. Với nắp hố đấu dây điện, bản vẽ cần làm rõ loại thép sử dụng, chiều dày tấm, kích thước thép góc, phương án hàn, xử lý bề mặt và yêu cầu hoàn thiện.
Việc thể hiện rõ vật liệu giúp xưởng gia công chuẩn bị đúng chủng loại, đúng quy cách, tránh sai lệch khi sản xuất. Đồng thời, các ghi chú kỹ thuật trên bản vẽ cũng giúp đội thi công hiểu được yêu cầu về liên kết, vị trí hàn và cách lắp đặt tại công trường.
CMC Architects Việt Nam luôn chú trọng trình bày bản vẽ theo hướng dễ kiểm tra, dễ đối chiếu và phù hợp với quá trình thi công thực tế.
Vai Trò Của AutoCAD 2D Trong Triển Khai Bản Vẽ Kỹ Thuật
Trong các hạng mục chi tiết như nắp hố đấu dây điện, AutoCAD 2D vẫn là công cụ rất hiệu quả để thể hiện thông tin kỹ thuật. Các đường nét, kích thước, ký hiệu mặt cắt và chi tiết phóng to được trình bày trực quan, giúp người đọc nhanh chóng nắm bắt nội dung cần thi công.
Bản vẽ AutoCAD 2D hỗ trợ tốt cho:
- Xưởng gia công cấu kiện thép.
- Đội thi công tại công trường.
- Kỹ sư kiểm tra và nghiệm thu.
- Bộ phận quản lý chất lượng.
- Quá trình bàn giao hồ sơ kỹ thuật.
Với cách trình bày rõ ràng, bản vẽ 2D giúp hạn chế nhầm lẫn, giảm sai sót và nâng cao hiệu quả phối hợp giữa các bên tham gia dự án.
CMC Architects Việt Nam – Đồng Hành Cùng Những Bản Vẽ Kỹ Thuật Chính Xác
CMC Architects Việt Nam chuyên triển khai bản vẽ kỹ thuật, bản vẽ chế tạo và bản vẽ thi công cho nhiều hạng mục công trình như lan can, tay vịn, cầu thang thép, thang leo, panel, louver, khung cửa, nắp kỹ thuật và các chi tiết kim loại kiến trúc.
Với định hướng làm việc rõ ràng, chính xác và thực tế, CMC Architects Việt Nam luôn đặt trọng tâm vào việc tạo ra những bộ bản vẽ dễ đọc, dễ thi công và có giá trị ứng dụng cao tại công trường.
Chúng tôi hiểu rằng, một bản vẽ tốt không chỉ đẹp về trình bày mà còn phải giúp công việc thi công diễn ra thuận lợi, giảm sai sót và hỗ trợ kiểm soát chất lượng hiệu quả.
Kết Luận
Bản vẽ thi công nắp hố đấu dây điện phòng máy phát điện là tài liệu kỹ thuật quan trọng, giúp kiểm soát vị trí, kích thước, cao độ, vật liệu và chi tiết liên kết trước khi gia công lắp đặt. Với những hạng mục kỹ thuật liên quan đến phòng máy phát điện, sự chính xác trong bản vẽ là yếu tố không thể xem nhẹ.
Thông qua bộ bản vẽ được triển khai rõ ràng, CMC Architects Việt Nam mong muốn mang đến giải pháp kỹ thuật hỗ trợ tốt hơn cho quá trình thi công, vận hành và bảo trì công trình.
