Trong các công trình hiện đại, hệ trần không chỉ đóng vai trò hoàn thiện thẩm mỹ cho không gian mà còn liên quan trực tiếp đến hệ thống kỹ thuật phía trên như điện, điều hòa, thông gió, cấp thoát nước, báo cháy và bảo trì sau này. Vì vậy, bản vẽ thi công trần và cửa thăm trần cần được triển khai rõ ràng, chính xác và đồng bộ ngay từ giai đoạn thiết kế kỹ thuật.
Với kinh nghiệm trong lĩnh vực thiết kế bản vẽ kỹ thuật bằng AutoCAD 2D, CMC Architects Việt Nam luôn chú trọng đến việc thể hiện đầy đủ mặt bằng, vị trí cửa thăm trần, kích thước, cao độ, vật liệu và các chi tiết liên kết để hỗ trợ quá trình thi công diễn ra thuận lợi hơn.
Bản Vẽ Thi Công Trần Là Gì?
Bản vẽ thi công trần là bộ hồ sơ kỹ thuật thể hiện cách bố trí hệ trần trong công trình, bao gồm vị trí lắp đặt tấm trần, cao độ trần, kích thước từng khu vực, vị trí khe kỹ thuật, cửa thăm trần và các chi tiết liên quan đến kết cấu xung quanh.
Đối với các công trình có yêu cầu kỹ thuật cao, bản vẽ trần không thể chỉ dừng lại ở việc thể hiện mặt bằng chung. Mỗi chi tiết cần được triển khai rõ ràng để đội thi công có thể hiểu đúng, lắp đặt đúng và kiểm tra đúng trong quá trình thực hiện.
Một bộ bản vẽ trần chất lượng thường cần thể hiện:
- Mặt bằng tổng thể hệ trần.
- Vị trí từng khu vực lắp đặt tấm trần.
- Vị trí cửa thăm trần.
- Kích thước và cao độ lắp đặt.
- Hướng mở, khoảng cách và vị trí kiểm tra kỹ thuật.
- Chi tiết mặt cắt, liên kết và cấu tạo lắp đặt.
- Ghi chú vật liệu, hoàn thiện và yêu cầu thi công.
Vì Sao Cửa Thăm Trần Cần Được Thể Hiện Rõ Trên Bản Vẽ?
Cửa thăm trần là hạng mục nhỏ nhưng rất quan trọng trong quá trình vận hành công trình. Đây là vị trí giúp đội kỹ thuật tiếp cận các hệ thống phía trên trần để kiểm tra, bảo trì hoặc sửa chữa khi cần thiết.
Nếu cửa thăm trần bố trí không hợp lý, công trình có thể gặp nhiều bất tiện sau khi hoàn thiện như khó bảo trì, phải tháo dỡ trần, ảnh hưởng đến thẩm mỹ hoặc làm phát sinh chi phí sửa chữa. Vì vậy, vị trí cửa thăm trần cần được xác định chính xác trên bản vẽ thi công.
Thông qua bản vẽ, đội thi công có thể nắm rõ:
- Cửa thăm trần nằm ở khu vực nào.
- Kích thước cửa thăm trần là bao nhiêu.
- Khoảng cách từ cửa thăm đến tường, cột, khe trần hoặc các hạng mục lân cận.
- Cao độ lắp đặt có phù hợp với hệ trần hay không.
- Vị trí có thuận tiện cho thao tác kiểm tra kỹ thuật hay không.

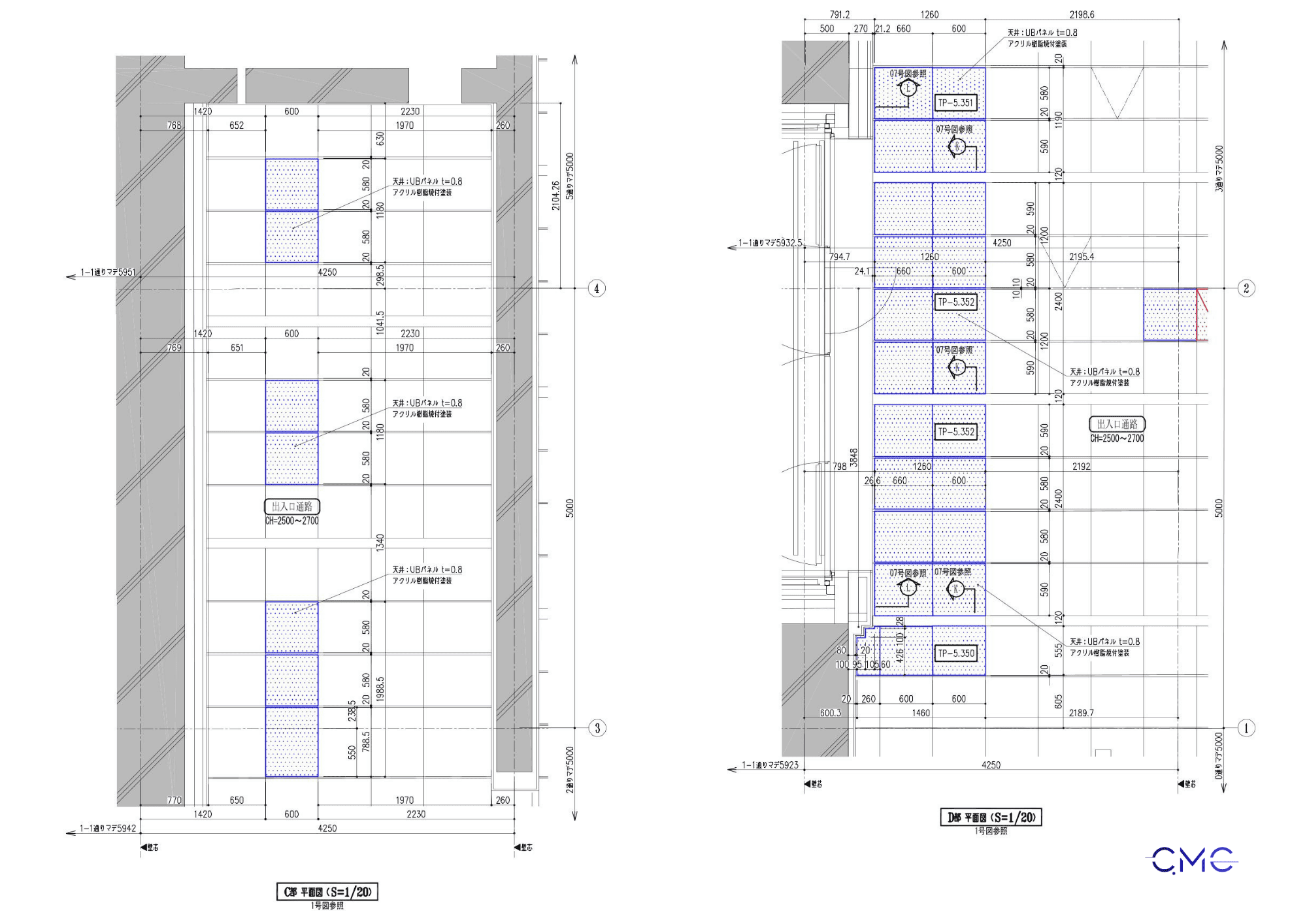

Mặt Bằng Trần – Cơ Sở Để Thi Công Đúng Vị Trí

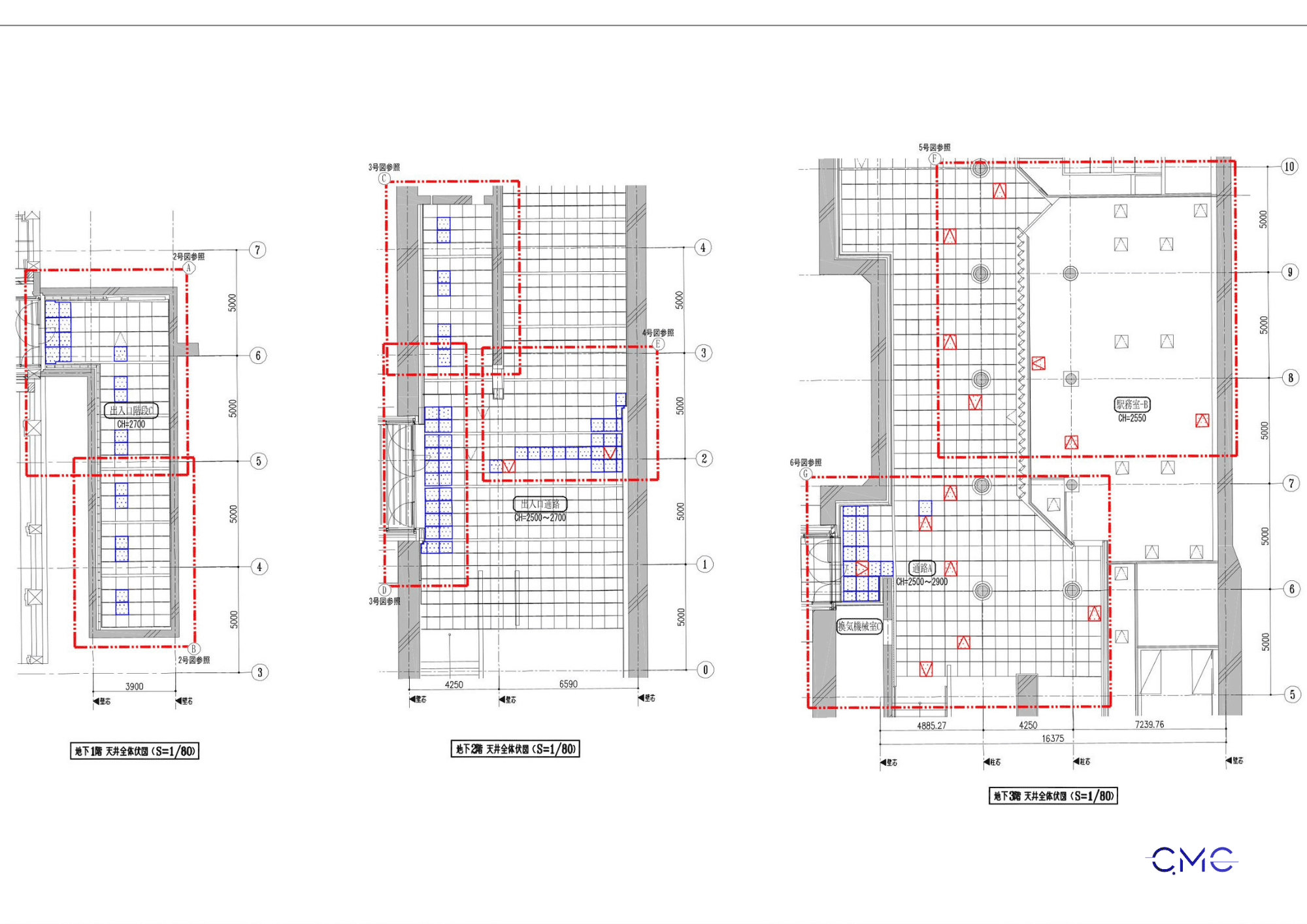

Mặt bằng trần là phần quan trọng đầu tiên trong bộ bản vẽ. Tại đây, toàn bộ khu vực trần được thể hiện theo từng vị trí cụ thể, giúp đội thi công dễ dàng xác định phạm vi làm việc và thứ tự triển khai.
Trong bản vẽ do CMC Architects Việt Nam thiết kế, các khu vực trần được thể hiện bằng hệ lưới kích thước rõ ràng, có đánh dấu vị trí cửa thăm, ô mở trần và các khu vực cần kiểm tra. Điều này giúp quá trình thi công hạn chế nhầm lẫn giữa các khu vực tương tự nhau trong cùng một công trình.
Một mặt bằng trần rõ ràng sẽ giúp:
- Kiểm soát chính xác vị trí lắp đặt.
- Hạn chế sai lệch giữa bản vẽ và thực tế công trường.
- Giúp đội thi công đọc bản vẽ nhanh hơn.
- Tạo cơ sở để kiểm tra nghiệm thu sau khi lắp đặt.
- Hỗ trợ phối hợp với các hệ thống kỹ thuật phía trên trần.

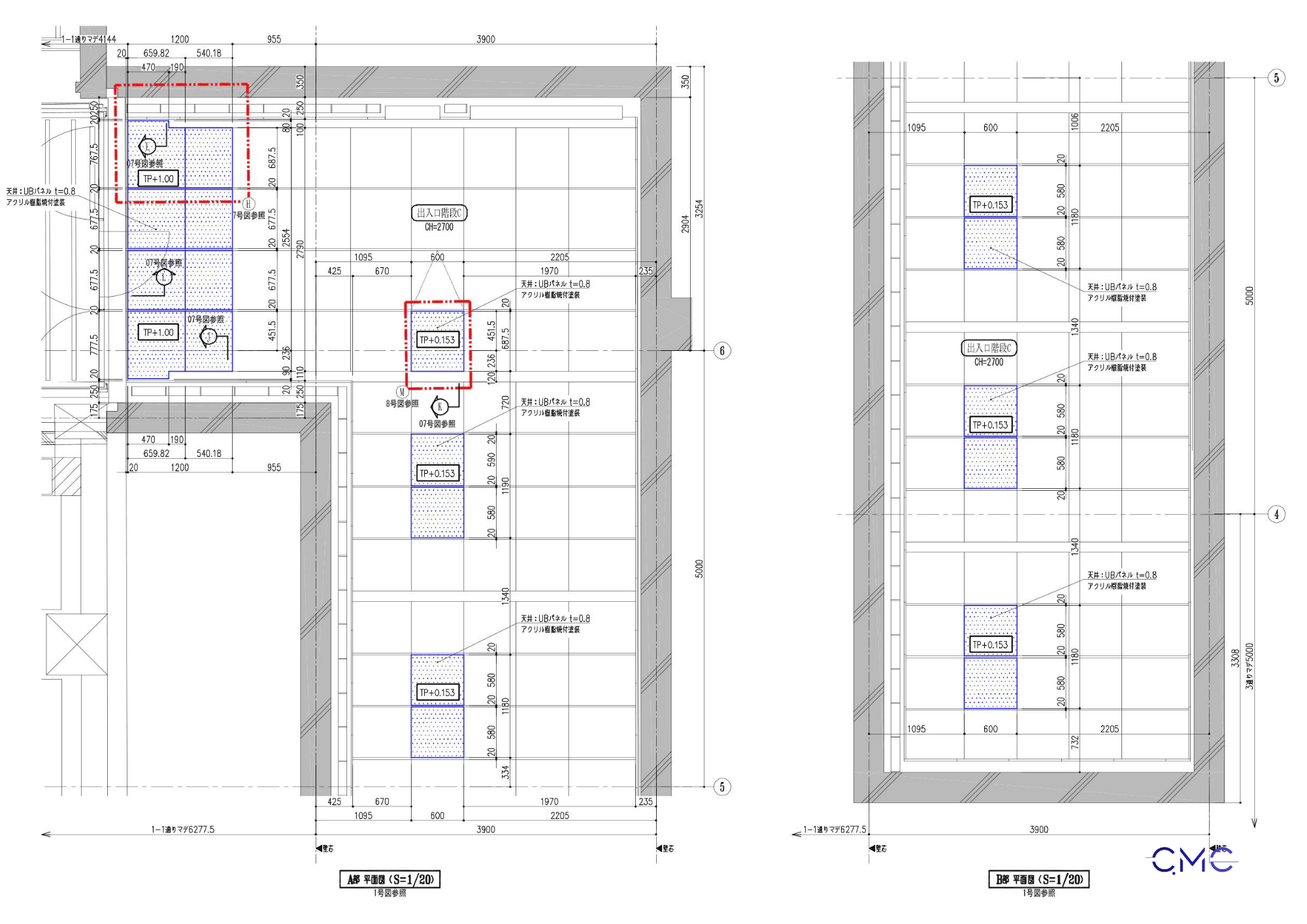

Kiểm Soát Kích Thước Và Cao Độ Trong Bản Vẽ Thi Công Trần
Một trong những yếu tố quan trọng nhất của bản vẽ thi công trần là kích thước và cao độ. Chỉ cần sai lệch nhỏ về vị trí hoặc cao độ, hệ trần có thể không khớp với không gian thực tế, ảnh hưởng đến hệ thống đèn, điều hòa, thông gió hoặc cửa thăm kỹ thuật.
Bản vẽ cần thể hiện rõ kích thước tổng thể, kích thước từng ô trần, khoảng cách từ tường đến cửa thăm, khoảng cách giữa các ô kỹ thuật và cao độ hoàn thiện. Nhờ đó, xưởng gia công, đội thi công và bộ phận kiểm tra có cùng một cơ sở kỹ thuật để làm việc.
Đây cũng là lý do CMC Architects Việt Nam luôn ưu tiên thể hiện bản vẽ theo hướng dễ đọc, dễ kiểm tra và phù hợp với thực tế thi công.
Chi Tiết Mặt Cắt – Giúp Thi Công Chính Xác Hơn
Nếu mặt bằng giúp xác định vị trí, thì mặt cắt giúp đội thi công hiểu rõ cấu tạo lắp đặt thực tế. Đây là phần rất quan trọng trong bản vẽ thi công trần và cửa thăm trần, đặc biệt với những vị trí có liên kết với tường, khung, mép trần, ray treo hoặc các chi tiết kỹ thuật phía trên.
Chi tiết mặt cắt giúp làm rõ:
- Cấu tạo lớp trần.
- Vị trí khung đỡ hoặc chi tiết liên kết.
- Khoảng cách từ trần đến kết cấu phía trên.
- Cách xử lý mép trần.
- Cách lắp đặt cửa thăm trần.
- Vị trí các chi tiết phụ trợ trong quá trình thi công.
Khi bản vẽ mặt cắt được thể hiện đầy đủ, đội thi công có thể giảm tối đa việc phải hỏi lại, đoán ý hoặc xử lý phát sinh tại công trường.
Chú thích ảnh: Chi tiết mặt cắt hệ trần, khung liên kết và cấu tạo lắp đặt cửa thăm trần.
Chi Tiết Liên Kết Và Hoàn Thiện – Yếu Tố Tạo Nên Chất Lượng Công Trình
Trong thi công trần, các chi tiết liên kết thường là phần dễ phát sinh sai sót nếu bản vẽ không đủ rõ. Những vị trí như mép tấm trần, khung đỡ, khe nối, thanh nẹp, vị trí bắt vít hoặc điểm giao giữa nhiều vật liệu cần được thể hiện cụ thể.
Một bộ bản vẽ tốt không chỉ giúp thi công đúng mà còn giúp bề mặt hoàn thiện đạt tính thẩm mỹ cao hơn. Đối với các khu vực văn phòng, sảnh, hành lang hoặc không gian kỹ thuật, sự đồng đều của trần và độ chính xác của cửa thăm trần góp phần tạo nên cảm giác chuyên nghiệp cho toàn bộ công trình.

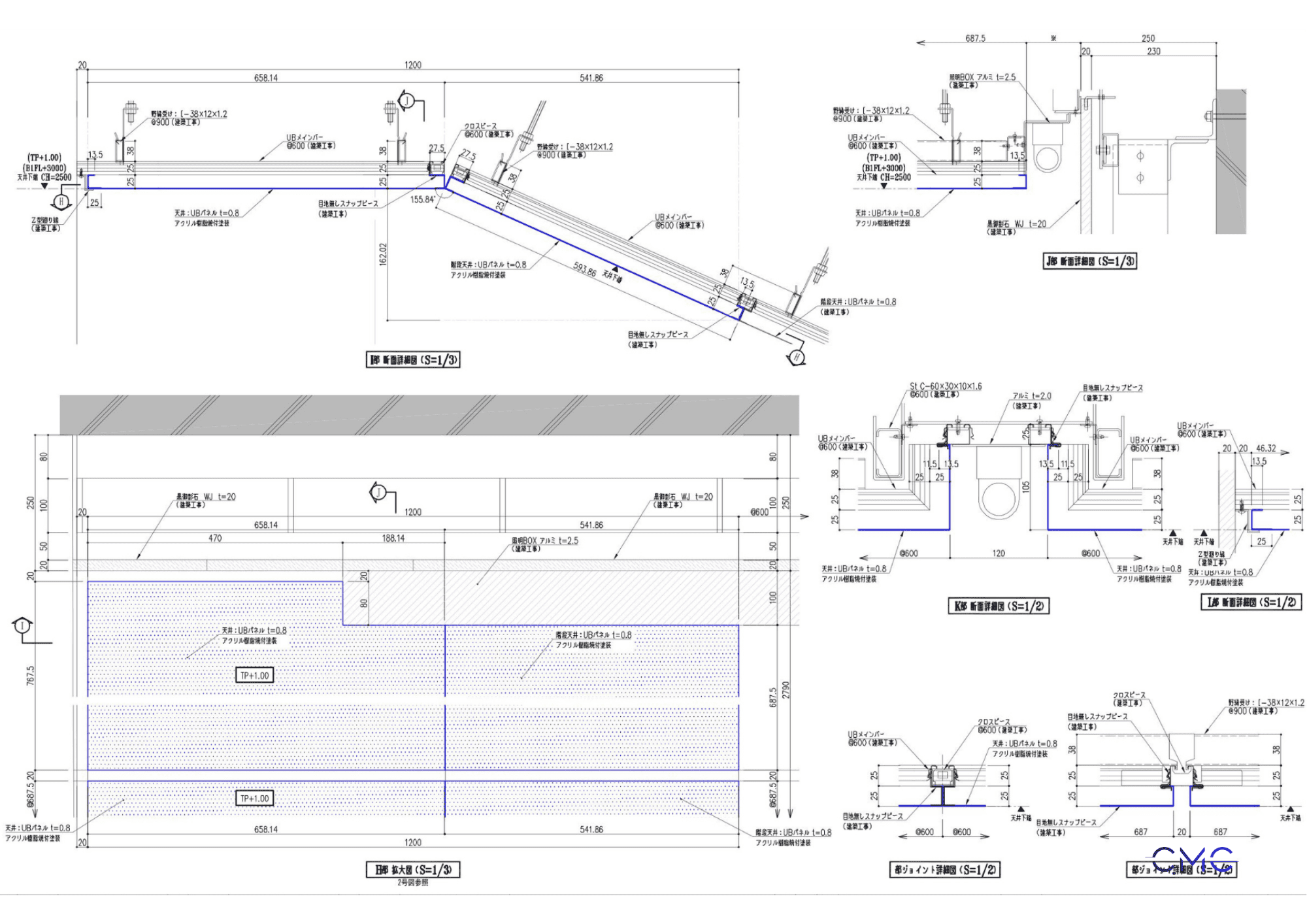

Chú thích ảnh: Bản vẽ chi tiết liên kết hệ trần, khung, tấm trần và các điểm xử lý kỹ thuật.
Giá Trị Của Bản Vẽ AutoCAD 2D Trong Thi Công Trần
Dù BIM và mô hình 3D ngày càng phổ biến, bản vẽ AutoCAD 2D vẫn giữ vai trò rất quan trọng trong thi công thực tế. Với các hạng mục như trần, cửa thăm trần, tấm che, khung thép hoặc chi tiết kim loại kiến trúc, bản vẽ 2D giúp thể hiện thông tin kỹ thuật một cách rõ ràng, trực tiếp và dễ sử dụng tại công trường.
Bản vẽ AutoCAD 2D giúp các bên liên quan dễ dàng:
- Kiểm tra kích thước.
- Đọc cao độ.
- Xác định vị trí thi công.
- Kiểm soát vật liệu.
- Đối chiếu bản vẽ với thực tế.
- Bàn giao thông tin cho xưởng và đội lắp đặt.
Đây là phương pháp thể hiện kỹ thuật quen thuộc, hiệu quả và vẫn rất cần thiết trong các công trình hiện nay.
CMC Architects Việt Nam – Giải Pháp Thiết Kế Bản Vẽ Kỹ Thuật Chính Xác Và Thực Tế
CMC Architects Việt Nam chuyên triển khai bản vẽ kỹ thuật bằng AutoCAD 2D cho các hạng mục công trình như trần, cửa thăm trần, lan can, tay vịn, cầu thang thép, thang leo, panel, louver, khung cửa và các chi tiết kim loại kiến trúc.
Với định hướng làm việc rõ ràng, chính xác và bám sát thực tế thi công, CMC Architects Việt Nam luôn đặt mục tiêu tạo ra những bộ bản vẽ dễ đọc, dễ kiểm tra và hỗ trợ tốt nhất cho quá trình sản xuất – thi công.
Chúng tôi hiểu rằng một bản vẽ tốt không chỉ đẹp về mặt trình bày, mà còn phải giúp công trình được triển khai thuận lợi hơn, giảm sai sót hơn và chuyên nghiệp hơn.
Kết Luận
Bản vẽ thi công trần và cửa thăm trần là tài liệu quan trọng giúp kiểm soát vị trí, kích thước, cao độ, cấu tạo và chi tiết liên kết trong quá trình thi công. Khi bản vẽ được triển khai rõ ràng, các bên tham gia dự án có thể phối hợp hiệu quả hơn, giảm phát sinh và nâng cao chất lượng hoàn thiện công trình.
Nếu bạn đang cần triển khai bản vẽ kỹ thuật cho hệ trần, cửa thăm trần hoặc các hạng mục kim loại kiến trúc khác, CMC Architects Việt Nam sẵn sàng đồng hành cùng bạn bằng những giải pháp bản vẽ chính xác, rõ ràng và thực tế.
Bạn đang gặp khó khăn trong việc chuẩn hóa bản vẽ thi công cho công trình? Hãy liên hệ với CMC Architects Việt Nam để được tư vấn và hỗ trợ giải pháp phù hợp.
