Trong các công trình nhà ở, ban công không chỉ là khu vực lấy sáng, thông gió và tạo điểm nhấn cho mặt đứng công trình, mà còn là vị trí yêu cầu cao về độ an toàn, độ bền và tính thẩm mỹ. Vì vậy, hệ lan can ban công cần được thiết kế, gia công và lắp đặt dựa trên một bộ bản vẽ kỹ thuật rõ ràng, đầy đủ và dễ triển khai.
Với hạng mục lan can nhôm ban công, bản vẽ thi công đóng vai trò rất quan trọng trong việc kiểm soát vị trí lắp đặt, kích thước tổng thể, cao độ, khoảng cách thanh đứng, chi tiết liên kết, phương án cố định vào kết cấu và sự đồng bộ giữa các tầng.
Tại CMC Architects Việt Nam, chúng tôi luôn tập trung xây dựng bộ bản vẽ kỹ thuật theo hướng rõ ràng, chính xác và thực tế thi công. Mỗi bản vẽ không chỉ giúp đội thi công hiểu đúng thiết kế, mà còn hỗ trợ quá trình gia công, lắp đặt, kiểm tra và bàn giao công trình hiệu quả hơn.
Lan Can Nhôm Ban Công – Hạng Mục Nhỏ Nhưng Ảnh Hưởng Lớn Đến Chất Lượng Công Trình
Lan can ban công là chi tiết thường xuyên xuất hiện trên mặt ngoài công trình. Nếu được triển khai tốt, lan can giúp công trình trở nên gọn gàng, đồng bộ và hiện đại hơn. Ngược lại, nếu bản vẽ không rõ ràng, các lỗi như sai vị trí lắp đặt, lệch cao độ, khoảng cách thanh không đều, liên kết không chắc chắn hoặc không khớp với kết cấu thực tế có thể xảy ra trong quá trình thi công.
Đặc biệt với lan can nhôm, việc kiểm soát kích thước, khe hở, vị trí trụ, thanh đứng, thanh ngang và liên kết với tường hoặc sàn cần được thể hiện chi tiết. Bản vẽ càng đầy đủ, quá trình gia công và lắp đặt càng thuận lợi, hạn chế tối đa việc phải sửa chữa tại công trường.
Một bộ bản vẽ lan can nhôm ban công chuyên nghiệp cần trả lời rõ các câu hỏi:
Lan can được lắp tại vị trí nào trên mặt bằng?
Kích thước từng đoạn lan can là bao nhiêu?
Cao độ và chiều cao lan can được kiểm soát như thế nào?
Khoảng cách thanh đứng, trụ và các điểm liên kết ra sao?
Chi tiết neo, bắt vít, liên kết với tường/sàn được xử lý như thế nào?
Các đoạn lan can lặp lại giữa các tầng có đồng bộ hay không?
Khi những thông tin này được thể hiện rõ, đội thi công có thể triển khai chính xác hơn, giảm sai sót và nâng cao chất lượng hoàn thiện.
Mặt Bằng Tổng Thể – Xác Định Vị Trí Lắp Đặt Lan Can Ban Công
Mặt bằng tổng thể là phần quan trọng đầu tiên trong bộ bản vẽ. Bản vẽ này giúp xác định vị trí các khu vực ban công cần lắp lan can theo từng tầng, từng trục và từng khu vực công trình.
Trong hạng mục lan can nhôm ban công, mặt bằng tổng thể giúp đội kỹ thuật nhanh chóng nhận biết phạm vi thi công, số lượng vị trí lắp đặt và mối liên hệ giữa lan can với không gian căn hộ, hành lang, tường bao và kết cấu xung quanh.
Đây là cơ sở quan trọng để kiểm tra trước khi triển khai các bản vẽ chi tiết hơn như mặt đứng, mặt cắt và chi tiết liên kết.

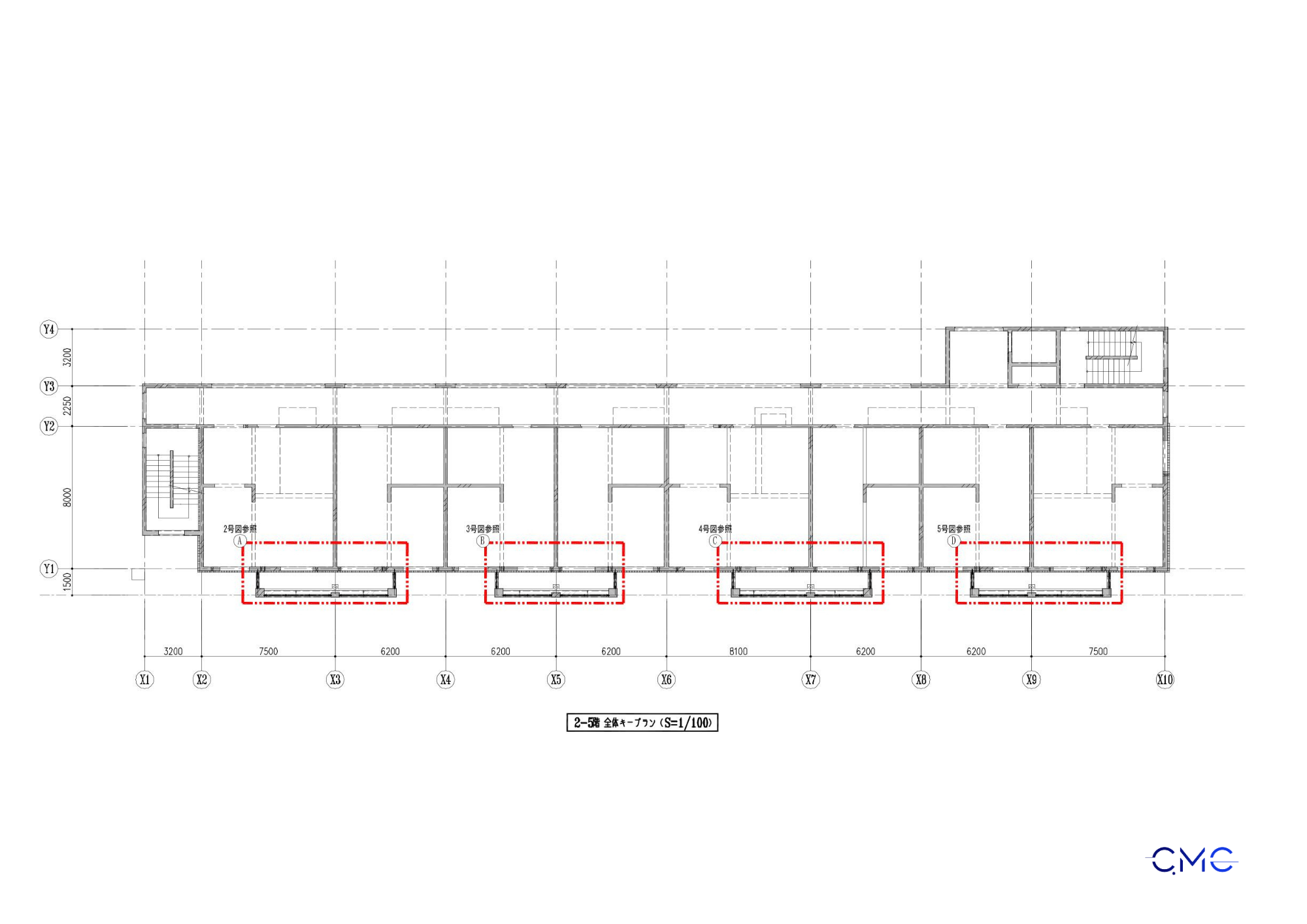

Chú thích ảnh: Mặt bằng tổng thể thể hiện các vị trí lắp đặt lan can nhôm ban công theo từng khu vực, giúp kiểm soát phạm vi thi công và vị trí lắp đặt trên công trình.
Mặt Bằng Và Mặt Đứng Kết Hợp – Kiểm Soát Kích Thước, Cao Độ Và Hình Dáng Lan Can
Sau khi xác định được vị trí lắp đặt trên mặt bằng, bản vẽ mặt đứng giúp làm rõ hình dáng, chiều cao, nhịp lan can, khoảng cách thanh đứng và cách bố trí các chi tiết theo phương đứng.
Đối với lan can ban công, mặt đứng là phần rất quan trọng vì nó ảnh hưởng trực tiếp đến thẩm mỹ mặt ngoài công trình. Nếu các đoạn lan can không đồng đều về chiều cao, nhịp chia hoặc khoảng cách thanh, tổng thể công trình sẽ thiếu sự đồng bộ.
Bản vẽ mặt bằng kết hợp mặt đứng giúp đội thi công dễ dàng đối chiếu vị trí thực tế với hình thức hoàn thiện. Nhờ đó, quá trình gia công và lắp đặt có thể được kiểm soát tốt hơn từ đầu.

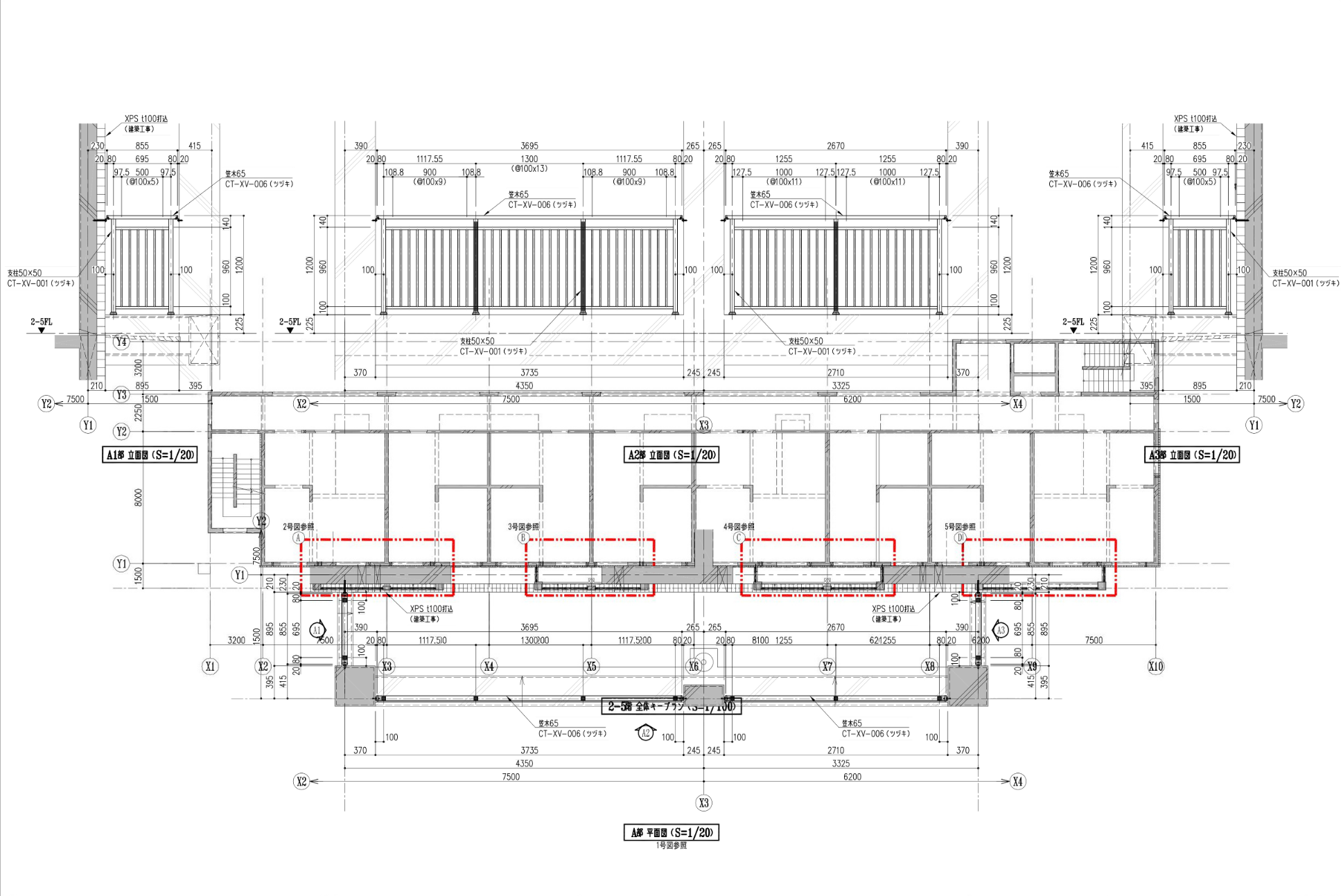

Bản vẽ mặt bằng và mặt đứng giúp kiểm soát đồng thời vị trí lắp đặt, chiều dài lan can, cao độ và cách bố trí hệ lan can nhôm ban công.
Mặt Đứng Chi Tiết – Đảm Bảo Sự Đồng Bộ Giữa Các Đoạn Lan Can
Trong các công trình nhà ở nhiều tầng, lan can ban công thường được lặp lại ở nhiều vị trí. Vì vậy, bản vẽ mặt đứng chi tiết cần thể hiện rõ từng đoạn lan can, chiều dài từng nhịp, vị trí trụ, thanh đứng, thanh ngang và các điểm kết thúc.
Sự đồng bộ giữa các đoạn lan can giúp mặt đứng công trình trở nên gọn gàng và chuyên nghiệp hơn. Đồng thời, bản vẽ chi tiết cũng giúp xưởng gia công dễ bóc tách, chuẩn bị vật tư và sản xuất theo đúng kích thước yêu cầu.
Với hạng mục lan can nhôm, chỉ một sai lệch nhỏ trong khoảng cách thanh hoặc vị trí liên kết cũng có thể ảnh hưởng đến quá trình lắp đặt thực tế. Vì vậy, bản vẽ mặt đứng chi tiết là phần không thể thiếu trong bộ hồ sơ thi công.

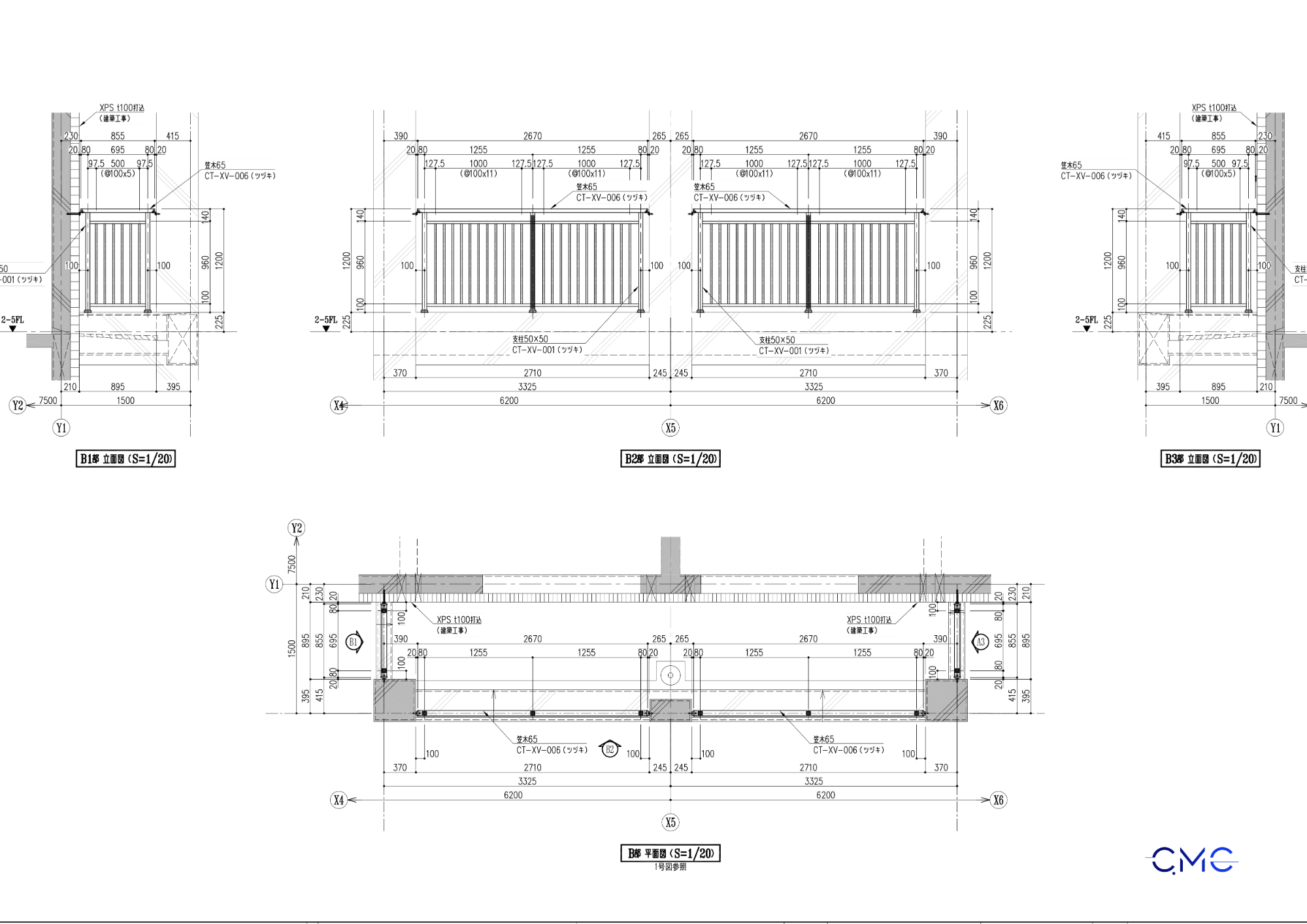

Chú thích ảnh: Mặt đứng chi tiết thể hiện chiều cao, chiều dài, nhịp chia và bố trí thanh lan can, giúp đảm bảo sự đồng bộ khi gia công và lắp đặt.
Chi Tiết Khu Vực Điển Hình – Làm Rõ Các Vị Trí Cần Kiểm Soát Kỹ
Trong quá trình triển khai bản vẽ lan can ban công, một số vị trí cần được kiểm soát kỹ hơn như điểm đầu, điểm cuối, vị trí giáp tường, vị trí giao với cột, đoạn nối, hoặc khu vực có thay đổi về kích thước.
Các khu vực này thường được khoanh vùng hoặc thể hiện riêng trong bản vẽ để đội thi công dễ nhận biết. Việc tách chi tiết các vị trí quan trọng giúp hạn chế hiểu nhầm, đặc biệt khi công trình có nhiều đoạn lan can lặp lại nhưng không hoàn toàn giống nhau.
Đây cũng là cách giúp bản vẽ trở nên thực tế hơn, không chỉ phục vụ thiết kế mà còn hỗ trợ trực tiếp cho công tác thi công tại công trường.

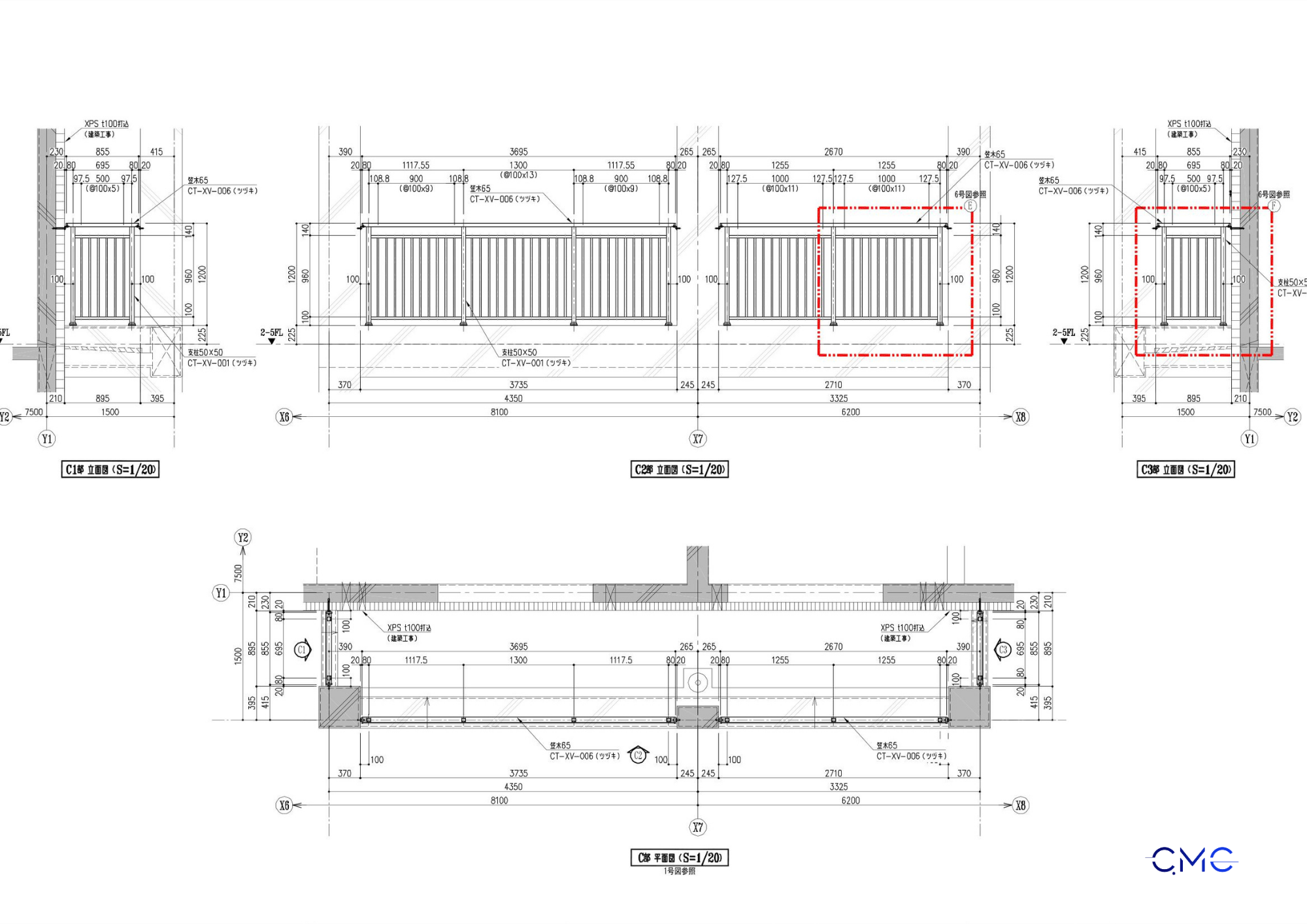

Chú thích ảnh: Bản vẽ thể hiện các khu vực chi tiết cần kiểm soát kỹ như điểm đầu, điểm cuối, đoạn giáp tường và vị trí liên kết của lan can nhôm ban công.
Mặt Cắt Và Chi Tiết Liên Kết – Yếu Tố Quyết Định Độ Chắc Chắn Khi Thi Công
Nếu mặt bằng giúp xác định vị trí và mặt đứng giúp kiểm soát hình dáng, thì mặt cắt và chi tiết liên kết lại là phần quyết định khả năng thi công chính xác ngoài thực tế.
Mặt cắt giúp thể hiện rõ mối quan hệ giữa lan can, sàn ban công, tường, lớp hoàn thiện và các cấu kiện xung quanh. Trong khi đó, chi tiết liên kết cho biết phương án bắt vít, neo, gá đỡ, thanh liên kết, khoảng cách lỗ khoan và cách cố định hệ lan can vào kết cấu.
Đối với lan can nhôm ban công, chi tiết liên kết cần được trình bày rõ ràng để đảm bảo lan can sau khi lắp đặt đạt được độ chắc chắn, an toàn và thẩm mỹ. Đây là phần đặc biệt quan trọng đối với xưởng gia công và đội thi công lắp đặt.

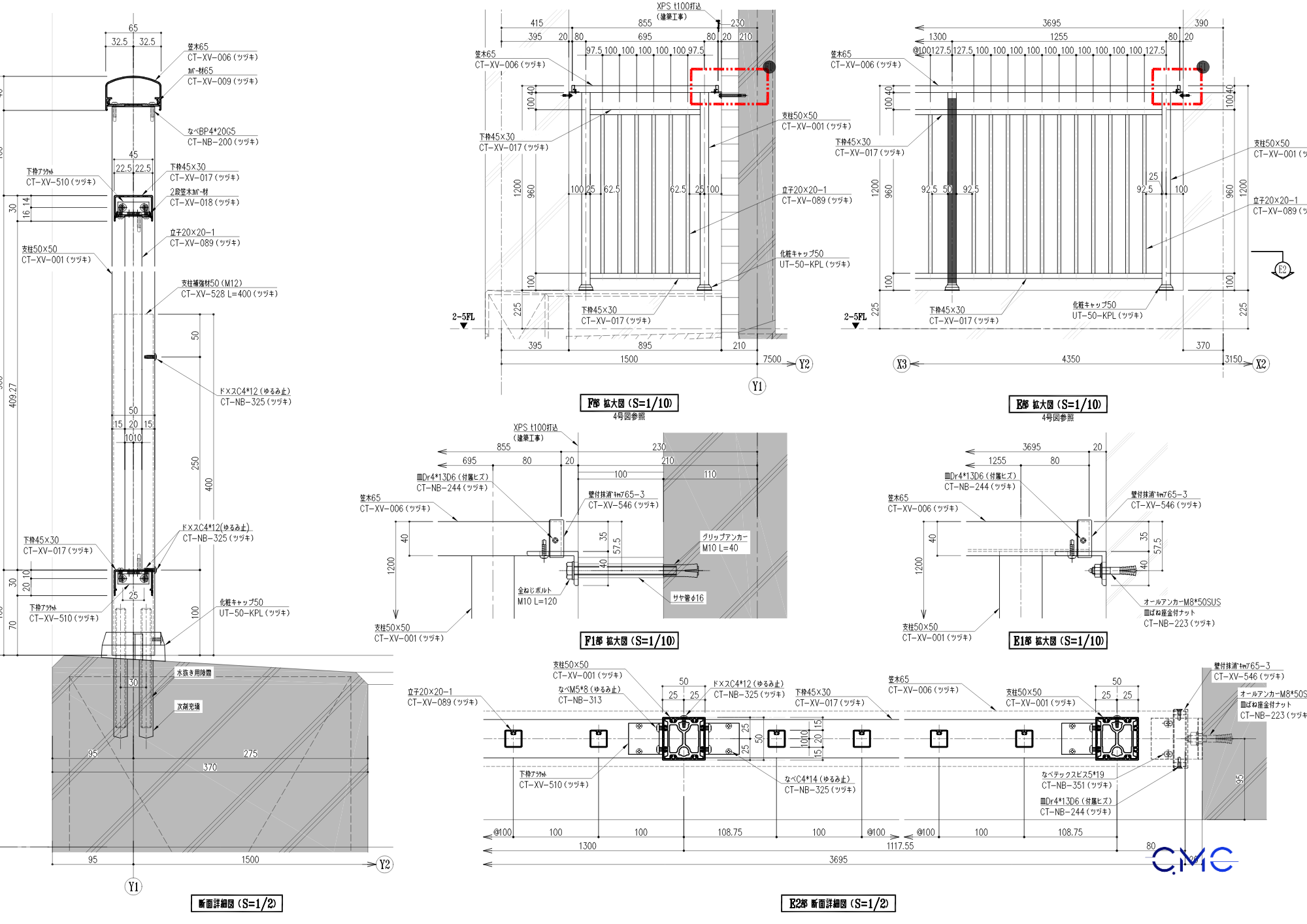

Chú thích ảnh: Mặt cắt và chi tiết liên kết thể hiện cấu tạo lan can nhôm, vị trí neo, phương án cố định và các thông số kỹ thuật phục vụ thi công thực tế.
Vì Sao Bản Vẽ Lan Can Nhôm Ban Công Cần Được Triển Khai Chuyên Nghiệp?
Một bộ bản vẽ lan can nhôm ban công được triển khai chuyên nghiệp mang lại nhiều giá trị thiết thực cho dự án.
Trước hết, bản vẽ giúp giảm sai sót trong quá trình thi công. Khi kích thước, vị trí, cao độ và liên kết được thể hiện rõ, đội thi công có thể làm đúng ngay từ đầu, hạn chế việc cắt sửa hoặc điều chỉnh tại công trường.
Thứ hai, bản vẽ giúp tối ưu quá trình gia công. Xưởng sản xuất có thể dựa vào bản vẽ để bóc tách vật tư, chuẩn bị cấu kiện và gia công các chi tiết theo đúng yêu cầu.
Thứ ba, bản vẽ giúp nâng cao chất lượng hoàn thiện. Lan can sau khi lắp đặt sẽ đồng đều hơn, chắc chắn hơn và phù hợp với tổng thể kiến trúc của công trình.
Cuối cùng, bản vẽ kỹ thuật rõ ràng còn giúp quá trình kiểm tra, nghiệm thu và bàn giao trở nên thuận lợi hơn. Chủ đầu tư, đơn vị giám sát và đội thi công đều có cùng một cơ sở để đối chiếu chất lượng thực tế.
CMC Architects Việt Nam – Đồng Hành Trong Từng Bộ Bản Vẽ Kỹ Thuật
CMC Architects Việt Nam chuyên triển khai bản vẽ kỹ thuật cho các hạng mục thép và kim loại kiến trúc như lan can, tay vịn, cầu thang thép, thang leo kỹ thuật, khung thép, panel, louver và các chi tiết liên kết phục vụ gia công – thi công.
Với năng lực sử dụng AutoCAD 2D và kinh nghiệm triển khai bản vẽ kỹ thuật chi tiết, CMC Architects Việt Nam luôn hướng đến việc tạo ra các bộ hồ sơ rõ ràng, dễ đọc, dễ kiểm tra và phù hợp với điều kiện thi công thực tế.
Đối với hạng mục lan can nhôm ban công, chúng tôi tập trung kiểm soát các yếu tố quan trọng như mặt bằng, mặt đứng, mặt cắt, chi tiết liên kết, vị trí neo, kích thước cấu kiện và sự đồng bộ giữa các tầng. Mỗi bản vẽ đều được triển khai với mục tiêu giúp công trình thi công chính xác hơn, an toàn hơn và chuyên nghiệp hơn.
Kết Luận
Lan can nhôm ban công là một hạng mục quan trọng trong công trình nhà ở. Hạng mục này không chỉ liên quan đến an toàn sử dụng mà còn ảnh hưởng trực tiếp đến thẩm mỹ mặt đứng và chất lượng hoàn thiện tổng thể.
Một bộ bản vẽ tốt không chỉ thể hiện kích thước. Đó còn là công cụ kết nối giữa thiết kế, gia công, thi công và kiểm tra chất lượng.
Theo bạn, trong bản vẽ lan can nhôm ban công, yếu tố nào quan trọng nhất: mặt bằng rõ ràng, mặt đứng chi tiết, mặt cắt đầy đủ hay chi tiết liên kết chính xác?
Hãy chia sẻ cùng CMC Architects Việt Nam để cùng trao đổi thêm về cách triển khai bản vẽ kỹ thuật hiệu quả hơn cho các công trình thực tế.
