Trong các công trình hiện đại, lan can cầu thang không chỉ là hạng mục đảm bảo an toàn khi di chuyển mà còn góp phần hoàn thiện chất lượng tổng thể của không gian kiến trúc. Đặc biệt với khu vực tầng 2, nơi lan can thường liên kết trực tiếp với sàn, hành lang, cầu thang, khu bridge hoặc các chi tiết thép phụ trợ, bản vẽ thi công và chế tạo cần được triển khai thật rõ ràng, chính xác và dễ kiểm tra.
Tại CMC Architects Việt Nam, chúng tôi hiểu rằng một bộ bản vẽ tốt không chỉ dừng lại ở việc thể hiện đúng hình dáng hạng mục. Quan trọng hơn, bản vẽ phải giúp xưởng sản xuất gia công đúng kích thước, đội thi công lắp đặt đúng vị trí và các bên liên quan có thể kiểm soát chất lượng trước khi triển khai thực tế tại công trường.
Với hạng mục bản vẽ thi công và chế tạo lan can cầu thang tầng 2 khu A & B, các thông tin như mặt bằng tổng thể, mặt bằng từng khu vực, mặt đứng, mặt cắt, chi tiết chân trụ, bản mã, bulông, khoảng cách module và vị trí liên kết đều cần được thể hiện đồng bộ. Đây là nền tảng quan trọng giúp quá trình sản xuất, gia công và lắp đặt diễn ra thuận lợi hơn, hạn chế sai sót và nâng cao chất lượng hoàn thiện.
Vì Sao Bản Vẽ Lan Can Cầu Thang Tầng 2 Khu A & B Cần Được Triển Khai Chi Tiết?
Lan can cầu thang là hạng mục liên quan trực tiếp đến an toàn sử dụng. Chỉ một sai lệch nhỏ về chiều cao, khoảng cách trụ, vị trí bản mã, cao độ sàn hoặc phương án liên kết cũng có thể ảnh hưởng đến độ chắc chắn, tính thẩm mỹ và tiến độ thi công.
Đối với khu vực tầng 2, hệ lan can thường có nhiều đoạn dài, nhiều điểm chuyển tiếp và nhiều vị trí liên kết với kết cấu xung quanh. Nếu bản vẽ không đủ rõ, đội thi công có thể gặp khó khăn khi xác định vị trí lắp đặt, xưởng sản xuất có thể gia công sai kích thước hoặc phải điều chỉnh nhiều lần khi đưa cấu kiện ra công trường.
Ngược lại, khi bản vẽ được triển khai đầy đủ từ mặt bằng đến chi tiết, mọi thông tin kỹ thuật đều được kiểm soát trước. Điều này giúp các bên làm việc thống nhất hơn, giảm thời gian trao đổi, hạn chế phát sinh và tạo nên một quy trình thi công chuyên nghiệp hơn.
Mặt Bằng Tổng Thể: Xác Định Phạm Vi Lan Can Tầng 2
Mặt bằng tổng thể là phần giúp người xem hình dung toàn bộ phạm vi triển khai lan can cầu thang tầng 2 khu A & B. Đây là bản vẽ quan trọng để xác định vị trí tuyến lan can, khu vực bridge, điểm bắt đầu và kết thúc của từng đoạn, cũng như mối liên hệ giữa hạng mục lan can với không gian xung quanh.
Với những hạng mục có chiều dài lớn và nhiều đoạn lặp lại, mặt bằng tổng thể giúp đội thi công dễ dàng kiểm tra phạm vi lắp đặt. Đồng thời, xưởng sản xuất có thể dựa vào bản vẽ này để chia đoạn, đánh mã cấu kiện và chuẩn bị phương án gia công phù hợp.

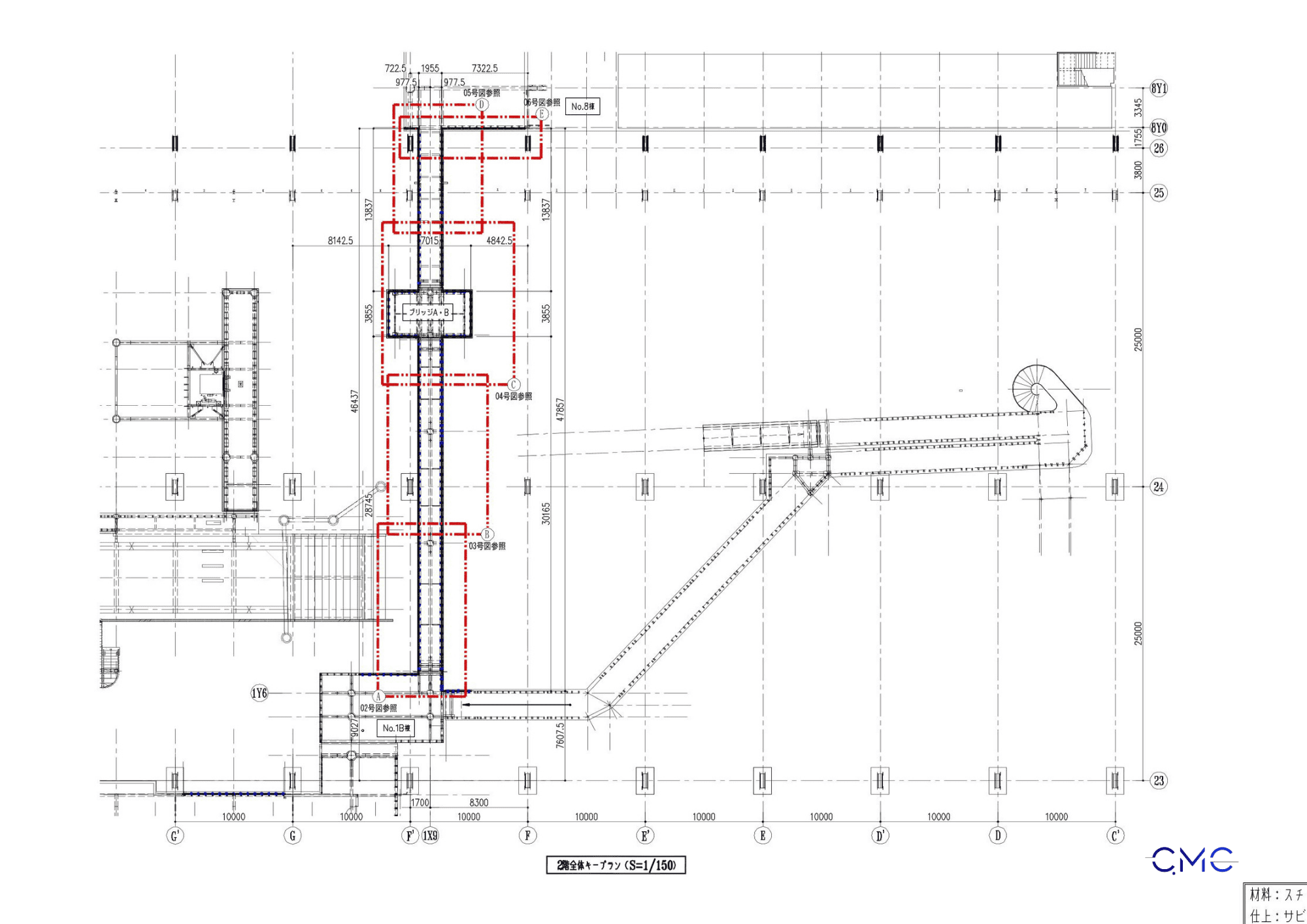

Mặt bằng tổng thể tầng 2 thể hiện phạm vi triển khai lan can cầu thang khu A & B, giúp kiểm soát vị trí lắp đặt và các khu vực cần triển khai chi tiết.
Mặt Bằng Khu A: Kiểm Soát Vị Trí Lắp Đặt Và Khoảng Cách Module
Sau mặt bằng tổng thể, mặt bằng khu A giúp làm rõ từng đoạn lan can trong phạm vi cụ thể. Trên bản vẽ, các vị trí trụ, khoảng cách module, điểm liên kết, kích thước tổng thể và phạm vi lắp đặt được thể hiện rõ ràng.
Đây là phần rất quan trọng đối với đội thi công, vì bản vẽ giúp xác định chính xác vị trí khoan, vị trí bắt bản mã và khoảng cách giữa các cấu kiện. Khi mặt bằng khu A được trình bày rõ ràng, quá trình đối chiếu giữa bản vẽ và hiện trường sẽ nhanh hơn, chính xác hơn và ít rủi ro hơn.

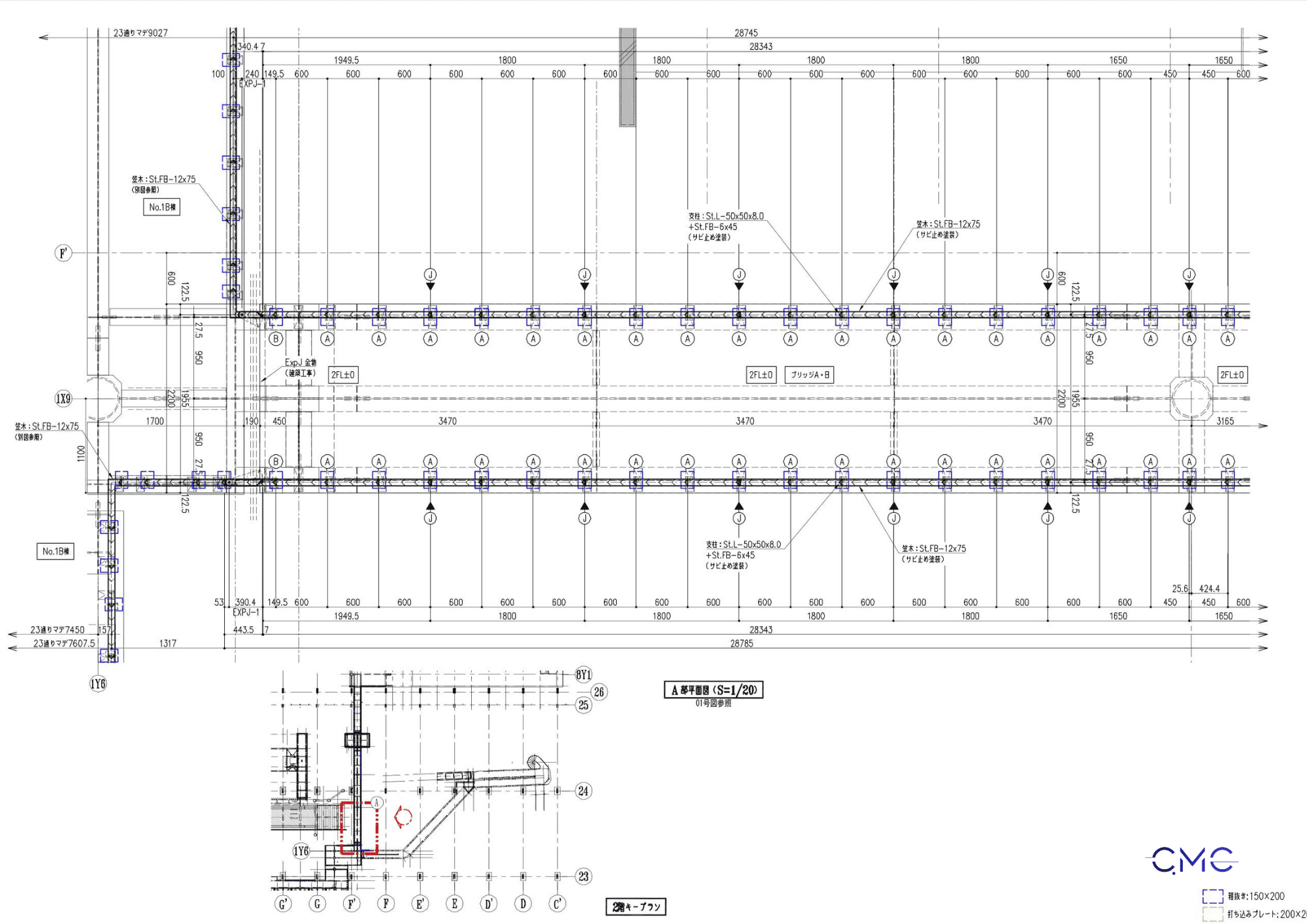

Mặt bằng khu A thể hiện vị trí lắp đặt lan can, khoảng cách module và các điểm liên kết quan trọng phục vụ thi công.
Mặt Bằng Khu B: Đảm Bảo Sự Đồng Bộ Giữa Các Đoạn Lan Can
Bên cạnh khu A, mặt bằng khu B cũng cần được thể hiện riêng để kiểm soát đầy đủ phạm vi thi công. Khu B thường có nhiều đoạn lan can liên tục, nhiều vị trí trụ lặp lại và các điểm tiếp giáp cần được kiểm tra kỹ.
Việc tách riêng khu B giúp người đọc bản vẽ dễ theo dõi hơn, tránh nhầm lẫn giữa các đoạn lan can có cấu tạo tương tự nhưng vị trí lắp đặt khác nhau. Đây là yếu tố quan trọng trong quá trình sản xuất các cấu kiện thép, đặc biệt khi số lượng chi tiết nhiều và yêu cầu độ chính xác cao.

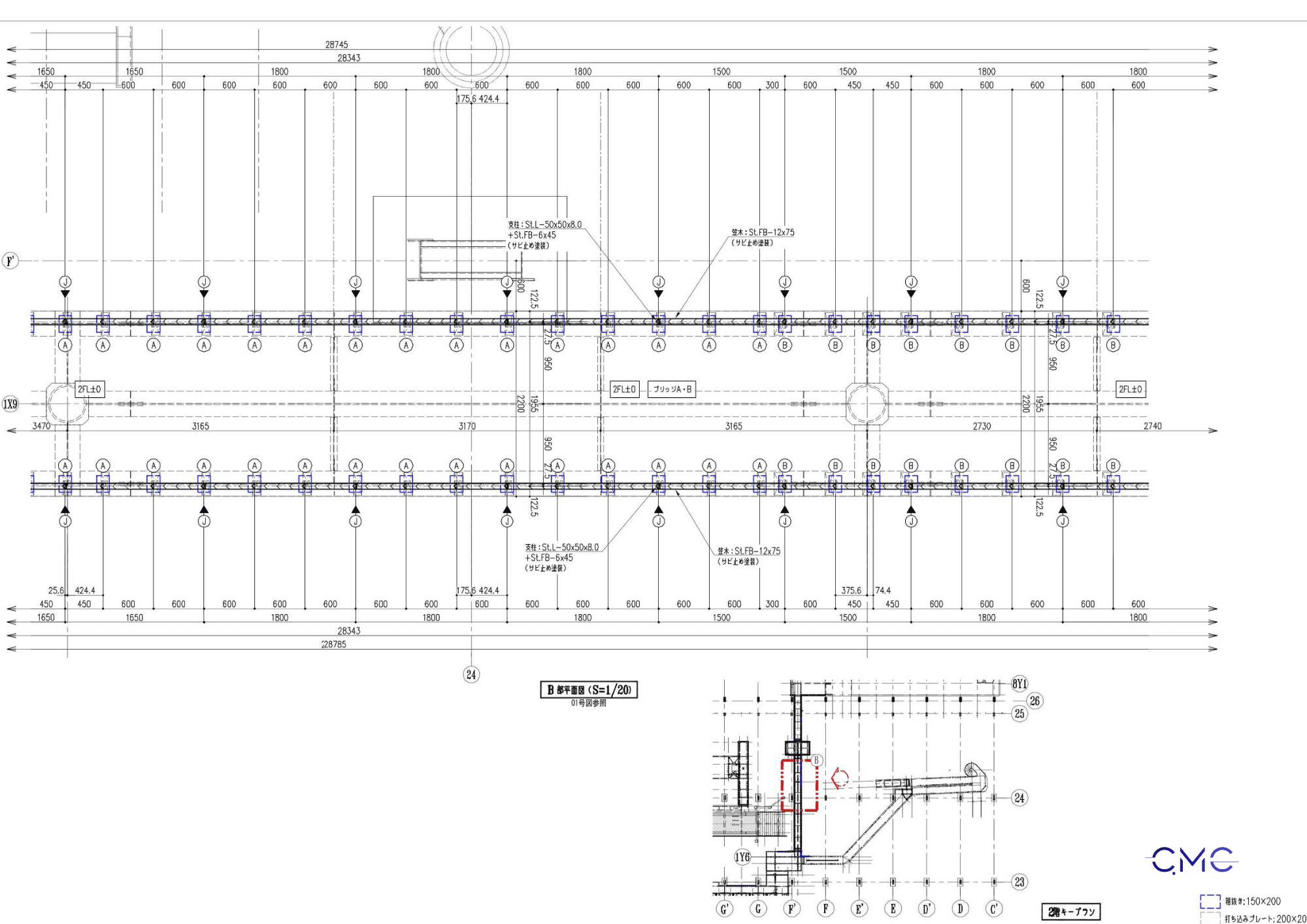

Mặt bằng khu B giúp kiểm soát phạm vi thi công, vị trí trụ lan can và sự đồng bộ giữa các đoạn lắp đặt tại tầng 2.
Mặt Bằng Khu Trung Tâm Và Khu Tiếp Giáp: Kiểm Soát Các Điểm Giao Quan Trọng
Trong hệ lan can tầng 2, các khu vực trung tâm, khu tiếp giáp hoặc khu vực bridge thường có nhiều điểm giao kỹ thuật. Đây là những vị trí dễ phát sinh sai lệch nếu bản vẽ không thể hiện rõ kích thước, cao độ và chi tiết liên kết.
Bản vẽ mặt bằng tại các khu vực này giúp làm rõ cách các đoạn lan can giao nhau, cách các trụ được bố trí và cách lan can kết nối với kết cấu xung quanh. Nhờ đó, đội thi công có thể kiểm tra kỹ trước khi lắp đặt, còn xưởng sản xuất có cơ sở để chuẩn bị đúng từng chi tiết.

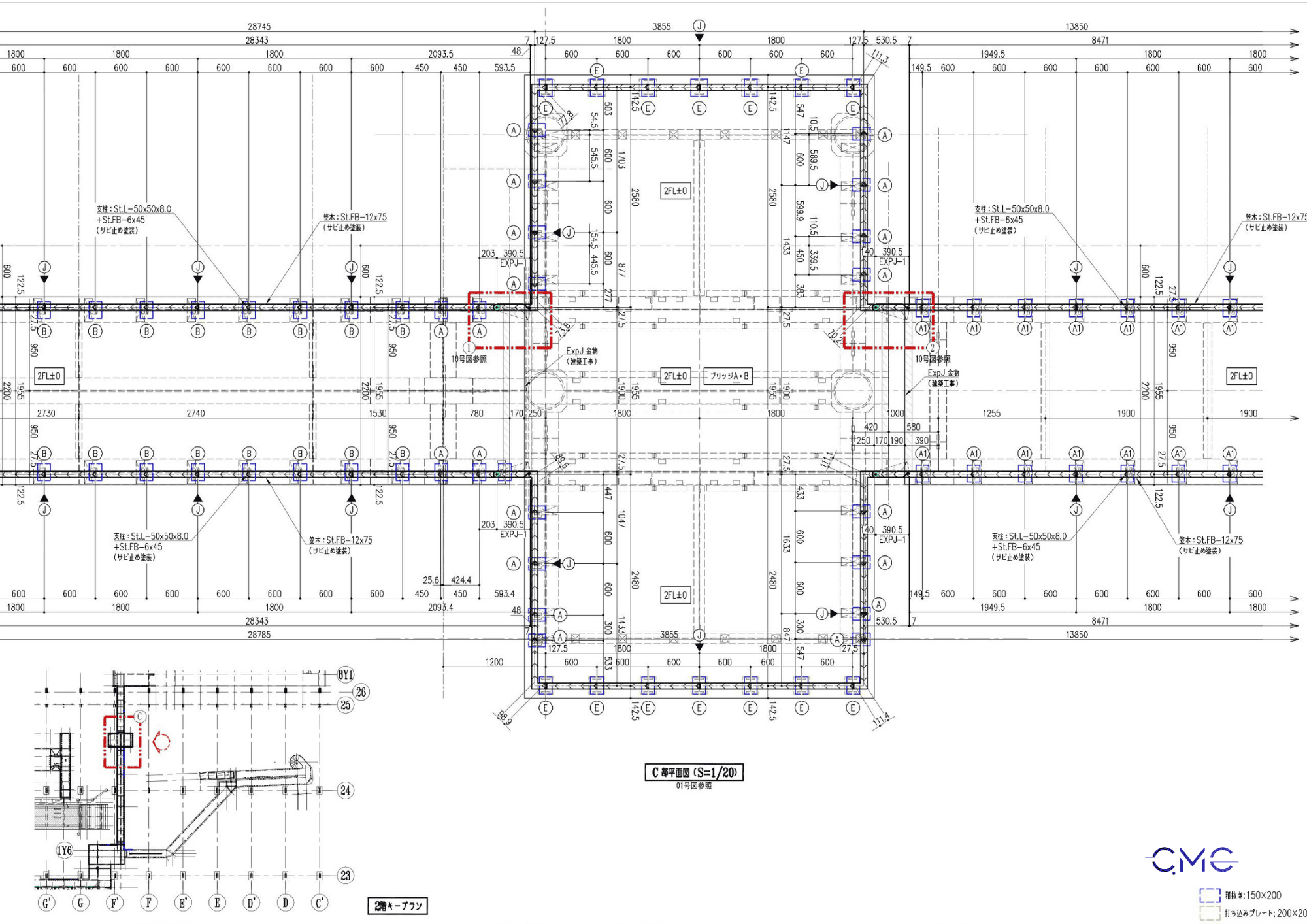

Mặt bằng khu vực tiếp giáp giúp làm rõ các điểm giao kỹ thuật, vị trí liên kết và phạm vi lắp đặt lan can tại tầng 2.
Mặt Đứng Và Mặt Cắt: Làm Rõ Chiều Cao, Cấu Tạo Và Phương Án Cố Định
Nếu mặt bằng giúp xác định vị trí, thì mặt đứng và mặt cắt giúp kiểm soát hình dáng, chiều cao và cấu tạo thực tế của hệ lan can. Đây là phần quan trọng để xác định chiều cao lan can, kích thước trụ đứng, thanh ngang, tay vịn, chân trụ và phương án liên kết với sàn tầng 2.
Đối với lan can cầu thang tầng 2 khu A & B, mặt đứng và mặt cắt còn giúp thể hiện rõ cách chân trụ được cố định vào sàn, cách bản mã được bố trí và cách các chi tiết thép liên kết với nhau. Những thông tin này giúp hạn chế sai sót khi gia công, đồng thời hỗ trợ đội thi công lắp đặt đúng theo thiết kế.

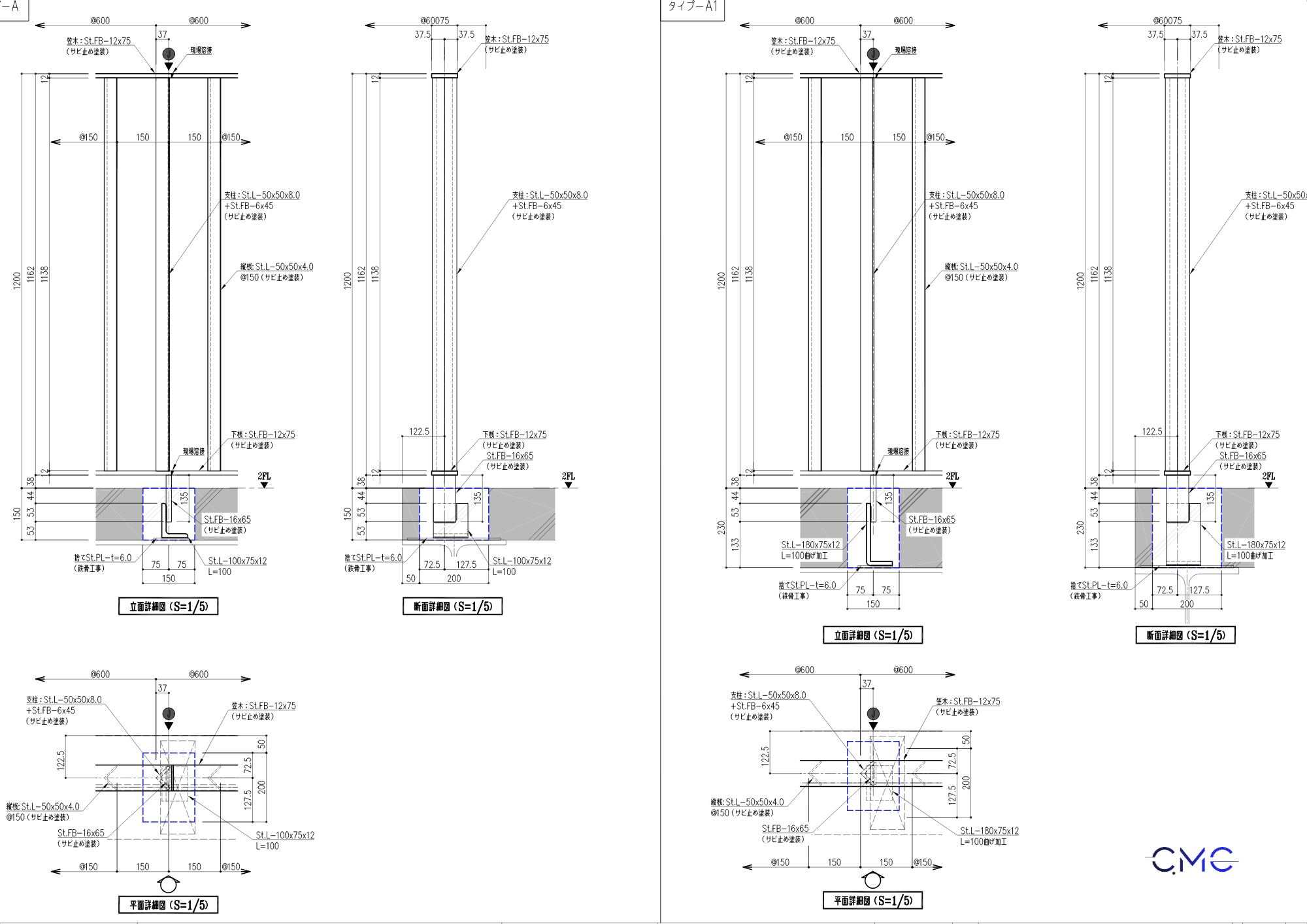

Mặt đứng và mặt cắt lan can thể hiện chiều cao, cấu tạo trụ, chân đế và phương án liên kết với sàn tầng 2.
Chi Tiết Chân Trụ Và Bản Mã: Yếu Tố Quyết Định Độ Chính Xác Khi Lắp Đặt
Trong bản vẽ thi công và chế tạo lan can, chi tiết chân trụ và bản mã là phần không thể thiếu. Đây là nơi thể hiện các thông tin như kích thước bản mã, vị trí bulông, khoảng cách lỗ khoan, chiều sâu neo, vật liệu sử dụng và phương án cố định vào kết cấu.
Một sai lệch nhỏ ở chi tiết chân trụ có thể khiến lan can không khớp khi lắp đặt, buộc đội thi công phải khoan sửa hoặc điều chỉnh tại hiện trường. Điều này không chỉ làm mất thời gian mà còn ảnh hưởng đến chất lượng hoàn thiện.
Vì vậy, CMC Architects Việt Nam luôn chú trọng đến việc thể hiện chi tiết liên kết một cách rõ ràng, dễ đọc và dễ kiểm tra. Mỗi kích thước, ký hiệu và ghi chú kỹ thuật đều được sắp xếp nhằm hỗ trợ tốt nhất cho quá trình gia công và thi công thực tế.

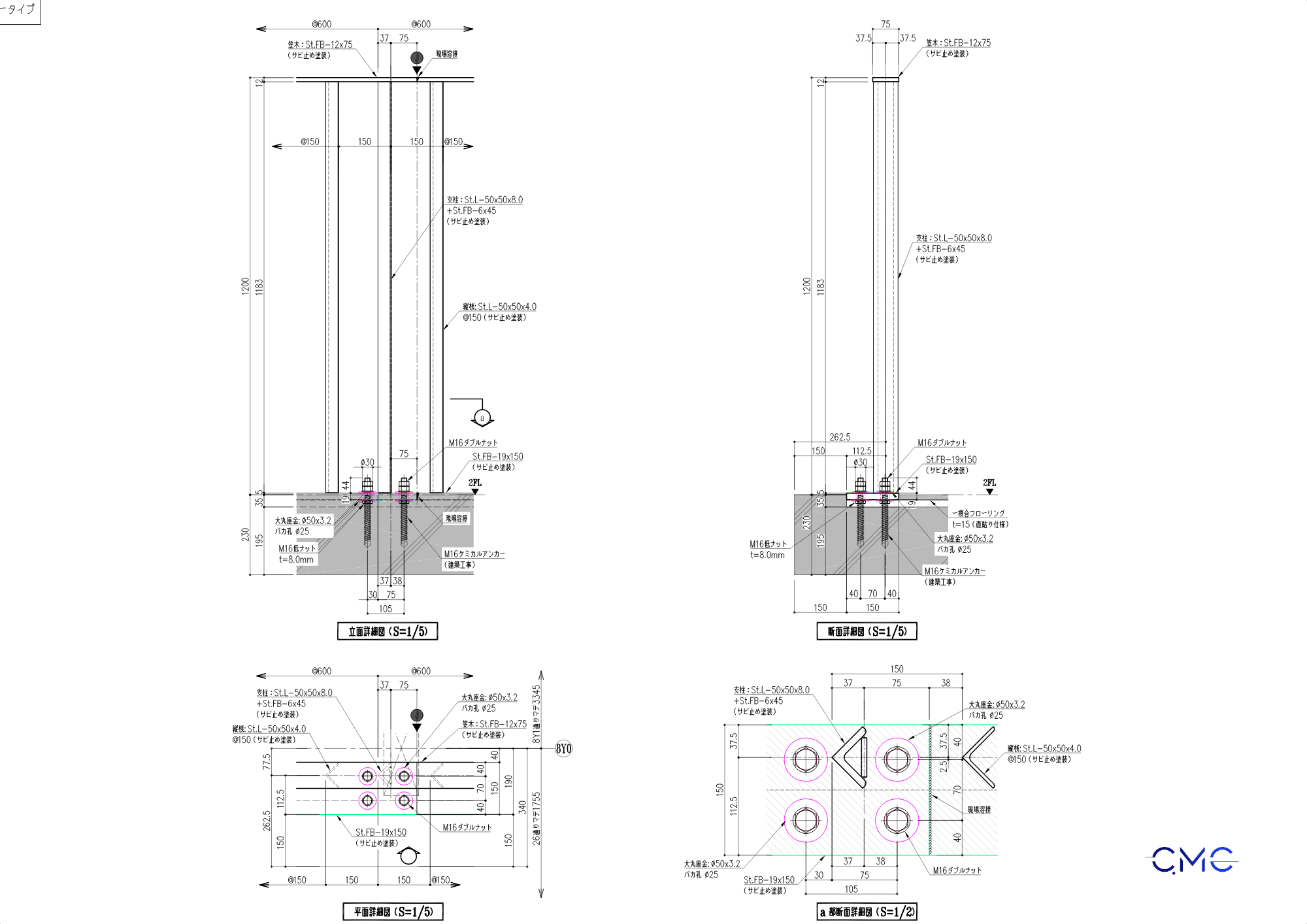

Chi tiết chân trụ và bản mã thể hiện vị trí bulông, kích thước liên kết và phương án cố định lan can vào kết cấu sàn.
Chi Tiết Phóng To: Hỗ Trợ Gia Công Chính Xác Từng Cấu Kiện
Với các hạng mục kim loại kiến trúc, chi tiết phóng to đóng vai trò rất quan trọng trong quá trình sản xuất. Những thông tin như kích thước thép, vị trí hàn, vị trí bắt vít, khoảng cách mép, cấu tạo liên kết và hướng lắp đặt cần được thể hiện rõ ràng để tránh hiểu sai bản vẽ.
Đối với lan can cầu thang tầng 2 khu A & B, các chi tiết phóng to giúp xưởng sản xuất nắm rõ từng cấu kiện trước khi gia công. Đồng thời, đội thi công có thể dựa vào đó để kiểm tra lại các điểm liên kết phức tạp trước khi lắp đặt tại công trường.
Đây là một trong những yếu tố thể hiện tính chuyên nghiệp của bộ bản vẽ. Một bản vẽ tốt không chỉ có mặt bằng tổng thể rõ ràng mà còn phải giải thích đầy đủ từng chi tiết kỹ thuật quan trọng.

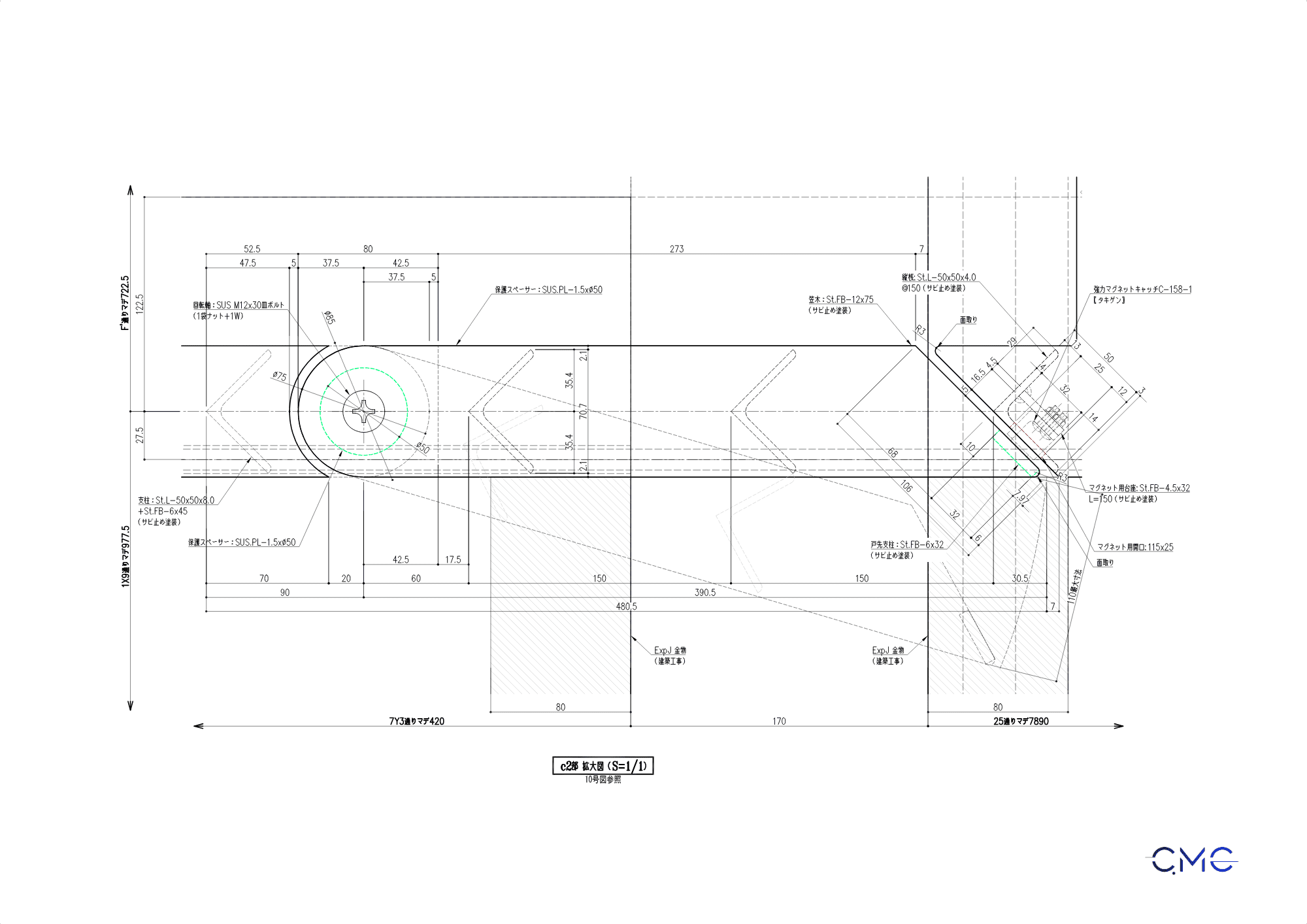

Chi tiết phóng to giúp kiểm soát kích thước cấu kiện, vị trí liên kết và phương án gia công chính xác cho hệ lan can tầng 2.
Lợi Ích Của Bộ Bản Vẽ Lan Can Cầu Thang Chuyên Nghiệp
Một bộ bản vẽ thi công và chế tạo lan can cầu thang tầng 2 được triển khai chuyên nghiệp mang lại nhiều giá trị thiết thực cho dự án.
Trước hết, bản vẽ rõ ràng giúp giảm sai sót trong quá trình sản xuất và thi công. Khi kích thước, vật liệu, cao độ và vị trí liên kết được thể hiện đầy đủ, các bên liên quan có thể làm việc trên cùng một hệ thống thông tin thống nhất.
Tiếp theo, bản vẽ chi tiết giúp tiết kiệm thời gian kiểm tra và trao đổi. Đội thi công không cần mất quá nhiều thời gian để hỏi lại thông tin hoặc xử lý các điểm chưa rõ tại hiện trường.
Ngoài ra, bản vẽ chính xác còn giúp kiểm soát chất lượng hoàn thiện. Từng trụ lan can, tay vịn, thanh ngang, bản mã và điểm liên kết đều được triển khai đồng bộ, giúp hệ lan can sau khi lắp đặt đạt độ chắc chắn, gọn gàng và thẩm mỹ cao hơn.
Quan trọng hơn, một bộ bản vẽ chuyên nghiệp giúp tăng sự tin tưởng giữa chủ đầu tư, đơn vị thiết kế, xưởng sản xuất và đội thi công. Khi mọi thông tin kỹ thuật được trình bày minh bạch, quá trình triển khai dự án sẽ hiệu quả hơn, ít rủi ro hơn và chuyên nghiệp hơn.
CMC Architects Việt Nam – Đồng Hành Trong Thiết Kế Bản Vẽ Thi Công Và Chế Tạo
CMC Architects Việt Nam chuyên triển khai bản vẽ kỹ thuật cho các hạng mục thép và kim loại kiến trúc như lan can, tay vịn, cầu thang thép, thang kỹ thuật, sàn thép, panel, louver, khung cửa và các chi tiết liên kết phụ trợ.
Với kinh nghiệm sử dụng AutoCAD 2D, tư duy kiểm soát kỹ thuật và khả năng đọc hiểu yêu cầu thi công thực tế, chúng tôi luôn hướng đến việc tạo ra những bộ bản vẽ rõ ràng, chính xác và dễ ứng dụng.
Trong từng bộ bản vẽ, CMC Architects Việt Nam chú trọng đến sự đồng bộ giữa mặt bằng, mặt đứng, mặt cắt và chi tiết kỹ thuật. Điều này giúp hạn chế sai sót, hỗ trợ sản xuất hiệu quả và nâng cao chất lượng thi công tại công trường.
Chúng tôi tin rằng một bản vẽ tốt không chỉ giúp công trình được thi công đúng mà còn góp phần tạo nên quy trình làm việc chuyên nghiệp, tiết kiệm thời gian và nâng cao giá trị của toàn bộ dự án.
Kết Luận
Bản vẽ thi công và chế tạo lan can cầu thang tầng 2 khu A & B là một phần quan trọng trong hồ sơ kỹ thuật của công trình. Khi được triển khai đầy đủ, rõ ràng và chính xác, bản vẽ sẽ giúp quá trình sản xuất, gia công và lắp đặt diễn ra thuận lợi hơn, đồng thời giảm thiểu sai sót, tiết kiệm thời gian và nâng cao chất lượng hoàn thiện.
Với CMC Architects Việt Nam, mỗi bản vẽ không chỉ là tài liệu kỹ thuật mà còn là cam kết về sự chính xác, chuyên nghiệp và trách nhiệm trong từng chi tiết.
Bạn nghĩ yếu tố nào quan trọng nhất trong một bộ bản vẽ lan can cầu thang: mặt bằng rõ ràng, mặt đứng chính xác, mặt cắt đầy đủ hay chi tiết liên kết dễ thi công? Hãy chia sẻ góc nhìn của bạn để cùng CMC Architects Việt Nam trao đổi thêm về cách tạo nên những bộ bản vẽ chuyên nghiệp và hiệu quả hơn.
