Trong các công trình văn phòng hiện đại, khu vực sảnh tầng 1 không chỉ là không gian đón tiếp mà còn là điểm chạm đầu tiên tạo ấn tượng với khách hàng, đối tác và nhân viên. Một chi tiết tưởng chừng nhỏ như tấm che chiếu sáng gián tiếp lại có vai trò rất quan trọng trong việc hoàn thiện thẩm mỹ, kiểm soát ánh sáng và tạo cảm giác sang trọng cho không gian.
Để hạng mục này được thi công chính xác, đồng bộ và đạt hiệu quả thẩm mỹ cao, bản vẽ chế tạo thi công cần thể hiện rõ đầy đủ các thông tin về mặt bằng, kích thước, cao độ, mặt cắt, vật liệu, vị trí liên kết và chi tiết lắp đặt.
Trong dự án này, CMC Architects Việt Nam triển khai bộ bản vẽ chế tạo thi công tấm che chiếu sáng gián tiếp sảnh văn phòng tầng 1, tập trung vào tính chính xác, rõ ràng và khả năng ứng dụng trực tiếp trong quá trình gia công lắp đặt tại công trình.
1. Vì sao tấm che chiếu sáng gián tiếp cần bản vẽ thi công chi tiết?
Chiếu sáng gián tiếp thường được sử dụng trong các không gian yêu cầu sự tinh tế, mềm mại và hiện đại. Thay vì để nguồn sáng lộ trực tiếp, hệ thống đèn được bố trí ẩn phía sau tấm che hoặc hệ khung, giúp ánh sáng lan tỏa nhẹ nhàng và tạo chiều sâu cho không gian.
Tuy nhiên, để đạt được hiệu ứng ánh sáng đẹp, hạng mục này đòi hỏi độ chính xác cao trong quá trình thiết kế và thi công. Chỉ cần sai lệch nhỏ về kích thước, vị trí lắp đặt hoặc khoảng hở kỹ thuật, hiệu quả ánh sáng và thẩm mỹ tổng thể có thể bị ảnh hưởng.
Bản vẽ chi tiết giúp đội thi công nắm rõ:
- Vị trí lắp đặt tấm che trong tổng thể mặt bằng sảnh.
- Chiều dài, chiều rộng và cao độ của hạng mục.
- Cấu tạo tấm che, vật liệu và độ dày.
- Vị trí liên kết với hệ trần, tường hoặc kết cấu xung quanh.
- Cách xử lý mép, mối nối và điểm kết thúc.
- Khu vực cần phối hợp với hệ thống chiếu sáng gián tiếp.
Một bộ bản vẽ rõ ràng sẽ giúp hạn chế sai sót, giảm phát sinh và hỗ trợ quá trình thi công diễn ra thuận lợi hơn.
2. Mặt bằng bố trí – Xác định chính xác phạm vi lắp đặt
Trong bộ bản vẽ, mặt bằng là phần rất quan trọng để xác định chính xác vị trí của tấm che chiếu sáng gián tiếp tại khu vực sảnh văn phòng tầng 1. Bản vẽ mặt bằng thể hiện rõ chiều dài tổng thể, vị trí theo trục, khoảng cách đến các khu vực xung quanh và phạm vi lắp đặt thực tế.
Với hạng mục tấm che chiếu sáng gián tiếp, mặt bằng giúp đội thi công dễ dàng kiểm tra vị trí trước khi triển khai, đồng thời hỗ trợ phối hợp với các hạng mục liên quan như trần, tường, cửa, lối đi và hệ thống đèn.
Khi mặt bằng được thể hiện rõ ràng, quá trình lắp đặt sẽ hạn chế được tình trạng lệch vị trí, sai khoảng cách hoặc không khớp với thiết kế tổng thể của không gian sảnh.

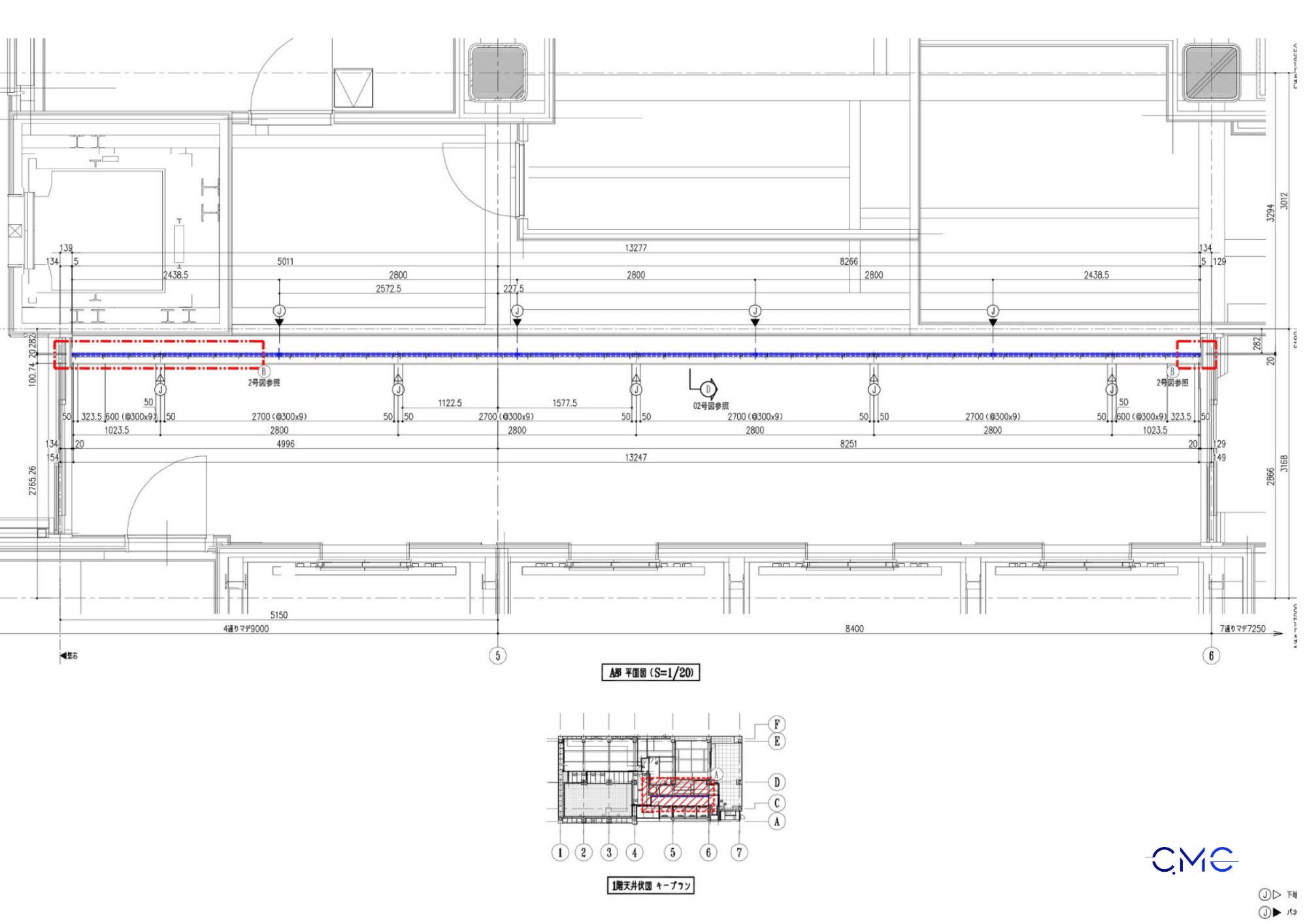

Chú thích ảnh: Mặt bằng bố trí tấm che chiếu sáng gián tiếp tại khu vực sảnh văn phòng tầng 1, thể hiện phạm vi lắp đặt và kích thước tổng thể
3. Mặt đứng và mặt cắt – Kiểm soát cao độ, cấu tạo và thẩm mỹ ánh sáng
Nếu mặt bằng giúp xác định vị trí, thì mặt đứng và mặt cắt giúp làm rõ cách hạng mục xuất hiện trong không gian thực tế. Đây là phần bản vẽ giúp kiểm soát cao độ lắp đặt, chiều cao tấm che, khoảng cách với hệ trần, vị trí nguồn sáng và các chi tiết liên kết.
Đối với chiếu sáng gián tiếp, mặt cắt đặc biệt quan trọng vì nó cho thấy mối quan hệ giữa tấm che, đèn, bề mặt phản sáng và kết cấu xung quanh. Nhờ đó, đội thi công có thể hiểu đúng cách lắp đặt để ánh sáng sau khi hoàn thiện đạt được hiệu ứng mềm, đều và sang trọng.
Trong bản vẽ của CMC Architects Việt Nam, các thông tin kỹ thuật được thể hiện rõ ràng nhằm hỗ trợ cả giai đoạn gia công lẫn lắp đặt tại công trình. Điều này giúp hạn chế việc phải xử lý lại tại hiện trường, đồng thời đảm bảo hạng mục hoàn thiện đúng với ý tưởng thiết kế ban đầu.

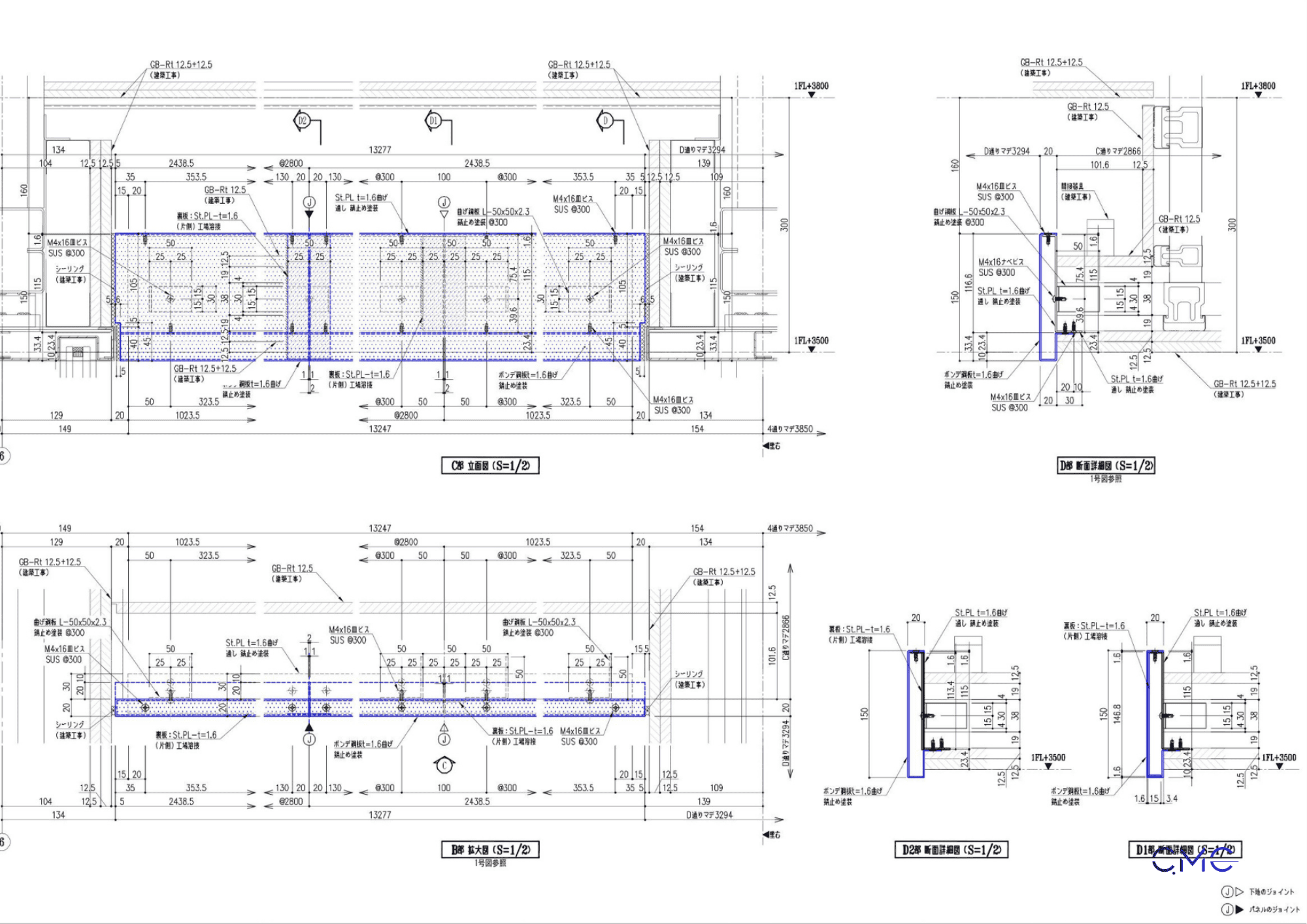

Chú thích ảnh: Mặt đứng, mặt cắt và chi tiết cấu tạo tấm che chiếu sáng gián tiếp, thể hiện cao độ, vật liệu và vị trí liên kết
4. Chi tiết liên kết – Yếu tố quyết định độ chính xác khi thi công
Một hạng mục hoàn thiện đẹp không chỉ phụ thuộc vào hình dáng tổng thể mà còn nằm ở các chi tiết nhỏ như điểm bắt vít, mép kết thúc, vị trí uốn gấp, mối nối và liên kết với kết cấu xung quanh.
Trong bản vẽ chế tạo – thi công, các chi tiết liên kết giúp xưởng gia công và đội lắp đặt hiểu rõ cách cấu tạo từng bộ phận. Điều này đặc biệt quan trọng đối với các hạng mục nằm tại khu vực sảnh, nơi yêu cầu cao về độ chính xác, tính thẩm mỹ và sự chỉn chu sau khi hoàn thiện.
Chi tiết càng rõ, quá trình thi công càng thuận lợi. Đội thi công có thể chủ động chuẩn bị vật tư, kiểm tra kích thước, xác định vị trí lắp đặt và giảm thiểu rủi ro phát sinh tại công trường.
5. Giá trị của bản vẽ chế tạo – thi công trong hạng mục hoàn thiện nội thất
Bản vẽ chế tạo thi công không chỉ là tài liệu kỹ thuật, mà còn là cầu nối giữa ý tưởng thiết kế và sản phẩm hoàn thiện thực tế. Với hạng mục tấm che chiếu sáng gián tiếp, bản vẽ giúp kiểm soát đồng thời cả yếu tố kỹ thuật và thẩm mỹ.
Một bộ bản vẽ tốt mang lại nhiều giá trị thực tế:
- Giúp xưởng gia công sản xuất đúng kích thước.
- Giúp đội thi công hiểu rõ vị trí lắp đặt.
- Giảm sai lệch giữa bản vẽ và thực tế công trình.
- Hạn chế phát sinh trong quá trình thi công.
- Tối ưu thời gian kiểm tra, nghiệm thu và bàn giao.
- Đảm bảo không gian hoàn thiện đạt tính thẩm mỹ cao.
Đây cũng là lý do CMC Architects Việt Nam luôn chú trọng đến sự rõ ràng, chính xác và dễ thi công trong từng bộ bản vẽ kỹ thuật.
6. CMC Architects Việt Nam – Thiết kế bản vẽ kỹ thuật chính xác cho từng hạng mục công trình
CMC Architects Việt Nam tập trung vào thiết kế bản vẽ kỹ thuật, bản vẽ chế tạo và bản vẽ thi công cho các hạng mục thép, kim loại kiến trúc và chi tiết hoàn thiện trong công trình.
Các hạng mục thường được triển khai bao gồm:
- Tấm che chiếu sáng gián tiếp.
- Lan can, tay vịn.
- Cầu thang thép, thang leo.
- Panel, louver, khung thép.
- Hộp thép, khung cửa và các chi tiết kim loại kiến trúc.
- Bản vẽ AutoCAD 2D phục vụ gia công và thi công.
Với định hướng làm việc chuyên nghiệp, CMC Architects Việt Nam luôn hướng đến những bộ bản vẽ rõ ràng, dễ đọc, dễ kiểm tra và có khả năng ứng dụng trực tiếp trong thực tế thi công.
Kết luận
Bản vẽ chế tạo thi công tấm che chiếu sáng gián tiếp sảnh văn phòng tầng 1 là một phần quan trọng giúp kiểm soát chất lượng hoàn thiện cho không gian sảnh. Từ mặt bằng, mặt đứng, mặt cắt đến chi tiết liên kết, mỗi bản vẽ đều góp phần đảm bảo hạng mục được gia công chính xác, lắp đặt đúng vị trí và đạt hiệu quả thẩm mỹ như mong muốn.
Nếu bạn đang cần triển khai bản vẽ kỹ thuật cho các hạng mục chiếu sáng gián tiếp, thép, kim loại kiến trúc, panel, louver, lan can, tay vịn hoặc các chi tiết hoàn thiện công trình, CMC Architects Việt Nam sẵn sàng đồng hành để mang đến giải pháp bản vẽ rõ ràng, chính xác và chuyên nghiệp.
CMC Architects Việt Nam – Chính xác trong bản vẽ, hiệu quả trong thi công.
