Trong các hạng mục kim loại kiến trúc, nắp chụp inox SUS là chi tiết tưởng nhỏ nhưng lại đóng vai trò rất quan trọng trong việc hoàn thiện thẩm mỹ, bảo vệ kết cấu và tăng độ bền cho công trình. Đặc biệt ở những vị trí tiếp xúc với môi trường bên ngoài, nắp chụp không chỉ cần đẹp mà còn phải được thiết kế chính xác để hạn chế thấm nước, cong vênh, sai lệch kích thước và khó khăn khi lắp đặt.
Với kinh nghiệm triển khai bản vẽ kỹ thuật cho nhiều hạng mục thép, inox và kim loại kiến trúc, CMC Architects Việt Nam thực hiện bản vẽ chế tạo – thi công nắp chụp inox SUS với tiêu chí rõ ràng, chính xác và dễ áp dụng vào thực tế thi công.Vị trí đặt ảnh: Đặt ngay dưới tiêu đề bài viết
Nắp chụp inox SUS là gì?
Nắp chụp inox SUS là chi tiết kim loại được sử dụng để che phủ, bảo vệ hoặc hoàn thiện phần đầu tường, mép kết cấu, bệ đỡ, lan can, hộp kỹ thuật hoặc các vị trí cần xử lý thẩm mỹ trong công trình. Vật liệu inox SUS thường được lựa chọn vì có độ bền cao, khả năng chống ăn mòn tốt, bề mặt đẹp và phù hợp với các công trình yêu cầu tính hoàn thiện cao.
Trong bản vẽ của dự án này, hạng mục nắp chụp được thể hiện với vật liệu SUS t=1.5 uốn, bề mặt hoàn thiện HL, kết hợp cùng hệ lớp nền và chi tiết phụ trợ để đảm bảo khả năng thi công thực tế.
Một bộ bản vẽ tốt không chỉ thể hiện hình dáng tổng thể mà còn phải chỉ rõ từng thông tin cần thiết: vị trí lắp đặt, kích thước, cao độ, cấu tạo mặt cắt, chi tiết liên kết, khe hở, vật liệu và phương án xử lý tại các điểm giao tiếp với kết cấu xung quanh.
Vì sao bản vẽ chế tạo – thi công nắp chụp inox SUS cần được triển khai chi tiết?
Nắp chụp inox thường có hình thức đơn giản, nhưng khi đưa vào sản xuất và lắp đặt, yêu cầu kỹ thuật lại rất cao. Nếu bản vẽ không rõ ràng, đội thi công có thể gặp phải nhiều vấn đề như sai kích thước, lệch vị trí, khó xử lý mối nối hoặc không đảm bảo độ kín tại các điểm tiếp giáp.
Bản vẽ chế tạo – thi công chi tiết giúp:
- Xác định chính xác vị trí nắp chụp trên mặt bằng công trình.
- Kiểm soát kích thước, chiều dài, chiều rộng và cao độ lắp đặt.
- Làm rõ cấu tạo uốn inox, lớp nền, lớp chống thấm và chi tiết liên kết.
- Hỗ trợ xưởng gia công sản xuất đúng kích thước yêu cầu.
- Giúp đội thi công lắp đặt nhanh hơn, hạn chế phát sinh chỉnh sửa tại công trường.
- Đảm bảo tính thẩm mỹ sau khi hoàn thiện.
Đây cũng chính là lý do CMC Architects Việt Nam luôn chú trọng vào tính chính xác và khả năng thi công thực tế trong từng bộ bản vẽ kỹ thuật.

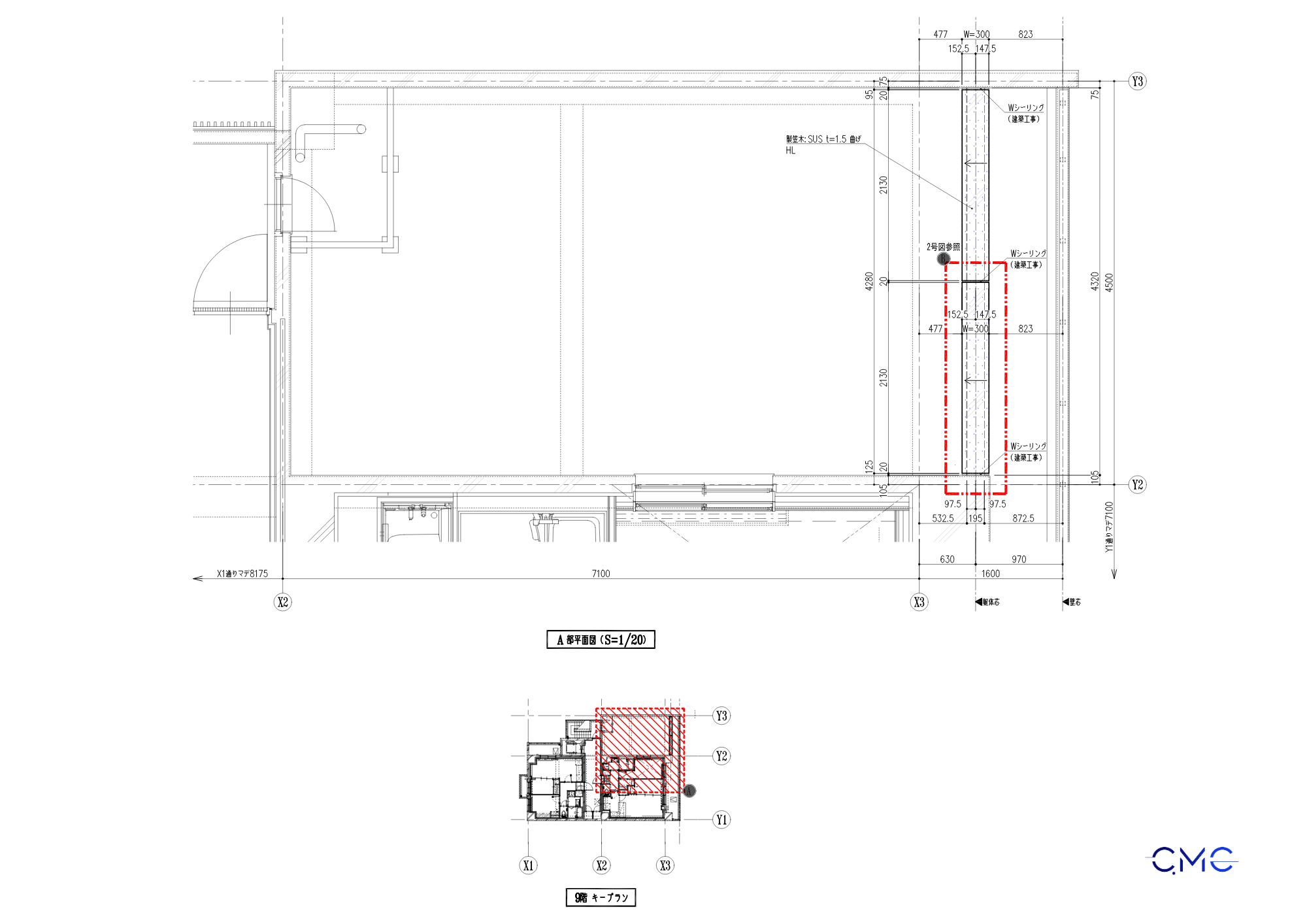

Mặt bằng tổng thể – Xác định đúng vị trí lắp đặt nắp chụp
Ở giai đoạn đầu của bản vẽ, mặt bằng tổng thể giúp xác định rõ khu vực lắp đặt nắp chụp inox SUS. Đây là phần rất quan trọng để đội thi công có thể đối chiếu vị trí thực tế trên công trình trước khi tiến hành gia công và lắp đặt.
Thông qua mặt bằng, người đọc bản vẽ có thể nắm được:
- Vị trí nắp chụp trong tổng thể công trình.
- Chiều dài khu vực cần thi công.
- Hướng triển khai chi tiết.
- Liên hệ giữa nắp chụp và các trục định vị.
- Khu vực cần kiểm tra kích thước thực tế trước khi thi công.
Với các hạng mục inox hoặc kim loại hoàn thiện, chỉ cần sai lệch nhỏ về vị trí cũng có thể ảnh hưởng đến thẩm mỹ tổng thể. Vì vậy, phần mặt bằng cần được thể hiện rõ ràng, dễ đọc và dễ kiểm tra.
Mặt đứng và mặt cắt – Kiểm soát cấu tạo, cao độ và chi tiết hoàn thiện
Nếu mặt bằng giúp xác định vị trí, thì mặt đứng và mặt cắt giúp kiểm soát hình dáng, cấu tạo và cách lắp đặt thực tế của nắp chụp inox SUS. Đây là phần đặc biệt quan trọng đối với các chi tiết có yêu cầu về độ kín, độ phẳng và tính thẩm mỹ sau hoàn thiện.
Trong bản vẽ, phần mặt cắt thể hiện rõ cấu tạo nắp chụp, vật liệu inox SUS, lớp nền, vị trí liên kết và các chi tiết xử lý tiếp giáp. Nhờ đó, xưởng gia công có cơ sở để sản xuất đúng hình dạng, còn đội thi công có thể lắp đặt theo đúng phương án kỹ thuật đã được kiểm soát.
Một bản vẽ mặt cắt rõ ràng sẽ giúp hạn chế tình trạng:
- Gia công sai biên dạng uốn.
- Lắp đặt sai cao độ.
- Không khớp với lớp nền hoặc kết cấu hiện trạng.
- Thiếu khoảng hở kỹ thuật.
- Khó xử lý mối nối hoặc điểm tiếp giáp.
Đối với nắp chụp inox SUS, sự chính xác ở mặt cắt là yếu tố ảnh hưởng trực tiếp đến chất lượng hoàn thiện cuối cùng.Vị trí đặt ảnh: Đặt sau đoạn “Mặt đứng và mặt cắt – Kiểm soát cấu tạo, cao độ và chi tiết hoàn thiện”

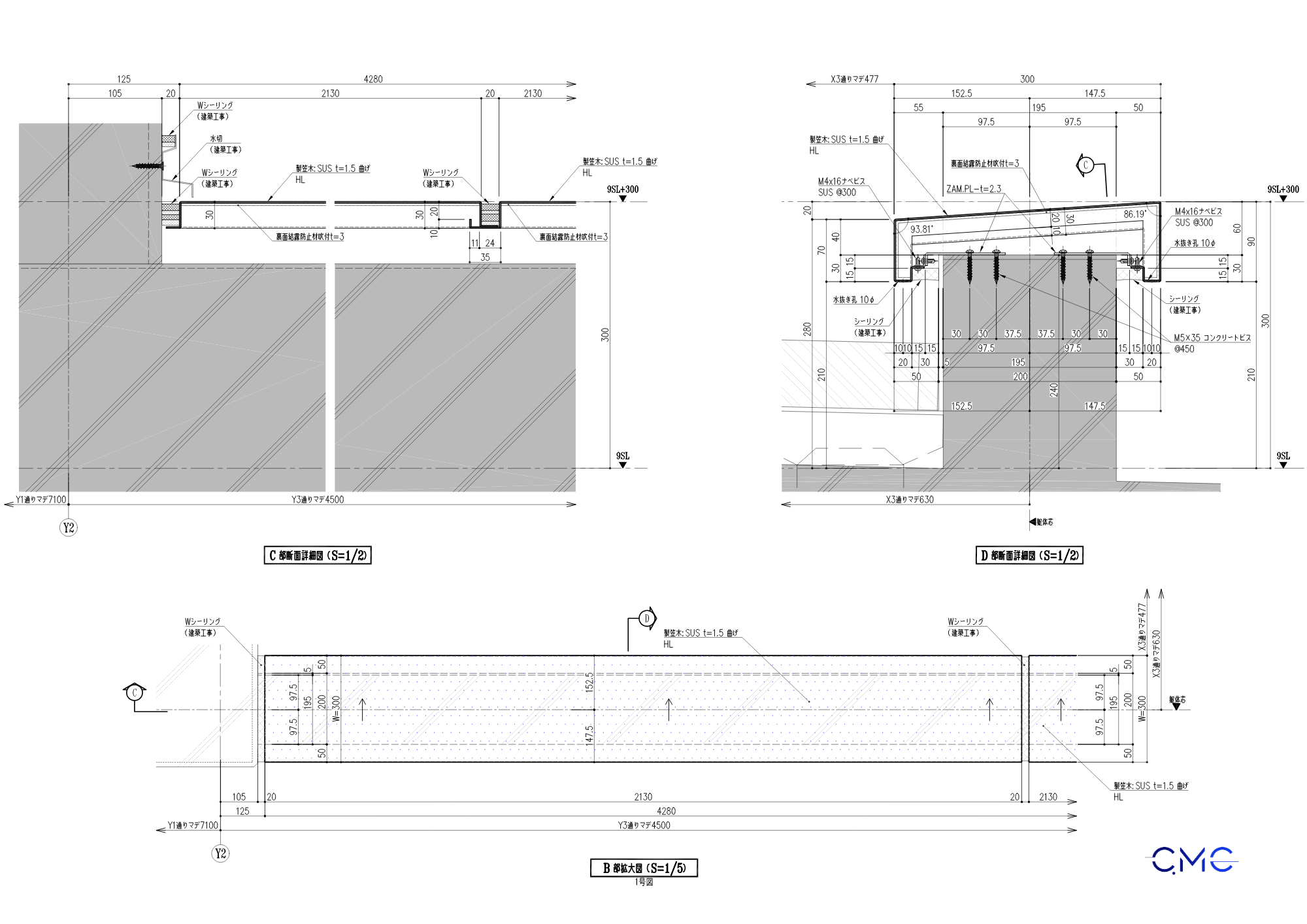

Chú thích ảnh: Mặt cắt và chi tiết cấu tạo nắp chụp inox SUS, thể hiện vật liệu, lớp nền và phương án liên kết.
Chi tiết liên kết – Yếu tố quyết định chất lượng thi công
Một hạng mục nắp chụp inox SUS muốn đạt chất lượng tốt không thể chỉ dựa vào kích thước tổng thể. Các chi tiết liên kết, điểm bắt vít, khe tiếp giáp, lớp nền và vị trí xử lý chống thấm đều cần được thể hiện rõ trên bản vẽ.
Khi bản vẽ chi tiết đầy đủ, đội thi công có thể chuẩn bị vật tư chính xác hơn, kiểm tra trước các điểm giao tiếp với công trình và giảm rủi ro phải xử lý lại tại hiện trường.
Đặc biệt, với các hạng mục inox hoàn thiện, bề mặt sau khi lắp đặt cần sạch, phẳng và đồng đều. Nếu thiếu thông tin trong bản vẽ, việc sửa chữa sau thi công có thể làm ảnh hưởng đến thẩm mỹ và tiến độ chung của dự án.
Giá trị của bản vẽ kỹ thuật trong hạng mục inox và kim loại kiến trúc
Bản vẽ kỹ thuật không chỉ là tài liệu để gia công. Đó còn là công cụ giúp kết nối giữa ý tưởng thiết kế, xưởng sản xuất và đội thi công ngoài công trường.
Với hạng mục nắp chụp inox SUS, bản vẽ càng rõ ràng thì quá trình triển khai càng thuận lợi. Từ việc đọc bản vẽ, gia công, vận chuyển, lắp đặt cho đến kiểm tra hoàn thiện đều có cơ sở kỹ thuật cụ thể để đối chiếu.
CMC Architects Việt Nam luôn hướng đến việc tạo ra những bộ bản vẽ:
- Rõ ràng về bố cục.
- Chính xác về kích thước.
- Đầy đủ thông tin vật liệu.
- Dễ đọc cho xưởng sản xuất.
- Dễ kiểm tra tại công trường.
- Phù hợp với yêu cầu thi công thực tế.
Đây là nền tảng quan trọng giúp giảm sai sót, tiết kiệm thời gian và nâng cao tính chuyên nghiệp cho từng dự án.
CMC Architects Việt Nam – Giải pháp bản vẽ kỹ thuật cho hạng mục thép, inox và kim loại kiến trúc
CMC Architects Việt Nam chuyên triển khai bản vẽ kỹ thuật, bản vẽ chế tạo và bản vẽ thi công cho các hạng mục thép, inox và kim loại kiến trúc trong công trình.
Các hạng mục thường được triển khai gồm:
- Lan can, tay vịn.
- Cầu thang thép, thang leo.
- Nắp chụp inox SUS.
- Panel, louver, hộp thép.
- Khung cửa, khung kim loại.
- Chi tiết kim loại kiến trúc.
- Bản vẽ AutoCAD 2D phục vụ sản xuất và thi công.
Với định hướng làm việc chính xác, rõ ràng và thực tế, CMC Architects Việt Nam luôn mong muốn mang đến cho khách hàng những bộ hồ sơ bản vẽ có giá trị ứng dụng cao, hỗ trợ hiệu quả cho quá trình thi công.
Kết luận
Bản vẽ chế tạo – thi công nắp chụp inox SUS là tài liệu quan trọng giúp kiểm soát chất lượng hoàn thiện, đảm bảo kích thước chính xác và hỗ trợ thi công hiệu quả tại công trường.
Từ mặt bằng, mặt đứng, mặt cắt đến chi tiết liên kết, mỗi phần trong bản vẽ đều góp phần tạo nên một hạng mục hoàn thiện đẹp, bền và đúng yêu cầu kỹ thuật.
Nếu bạn đang cần triển khai bản vẽ kỹ thuật cho hạng mục inox, thép, lan can, tay vịn, panel, louver hoặc các chi tiết kim loại kiến trúc, CMC Architects Việt Nam sẵn sàng đồng hành cùng dự án của bạn.
Bạn đang gặp khó khăn trong việc triển khai bản vẽ chế tạo – thi công cho hạng mục kim loại? Hãy liên hệ với CMC Architects Việt Nam để được hỗ trợ giải pháp bản vẽ rõ ràng, chính xác và phù hợp thực tế thi công.
