Trong các công trình hiện đại, tường xanh không chỉ là một chi tiết trang trí cảnh quan mà còn góp phần tạo nên không gian sống xanh, hài hòa và thân thiện với môi trường. Tuy nhiên, để một hệ tường xanh được thi công chắc chắn, bền đẹp và đúng thiết kế, phần kết cấu phụ trợ phía sau đóng vai trò rất quan trọng. Trong đó, hộp thép cho hạng mục tường xanh là chi tiết cần được triển khai bằng bản vẽ chế tạo, thi công rõ ràng, chính xác và dễ kiểm soát.
Với kinh nghiệm trong lĩnh vực thiết kế bản vẽ kỹ thuật, CMC Architects Việt Nam thực hiện bộ bản vẽ chế tạo, thi công hộp thép cho hạng mục tường xanh công trình, tập trung vào tính chính xác của kích thước, vật liệu, liên kết và phương án lắp đặt thực tế tại công trường.
1. Vì sao hạng mục tường xanh cần bản vẽ hộp thép chi tiết?
Tường xanh thường được bố trí tại các vị trí mặt đứng, khu vực sân trong, hành lang, ban công hoặc các điểm nhấn kiến trúc của công trình. Phần cây xanh và hệ hoàn thiện bên ngoài muốn ổn định lâu dài cần có hệ đỡ chắc chắn phía sau.
Hộp thép trong hạng mục tường xanh có thể đóng vai trò như:
- Khung đỡ cho hệ cây xanh hoặc module trang trí.
- Chi tiết liên kết giữa hệ tường xanh và kết cấu công trình.
- Bộ phận định vị, giữ khoảng cách và tạo mặt phẳng lắp đặt.
- Chi tiết hỗ trợ thi công chính xác theo vị trí thiết kế.
Nếu bản vẽ không thể hiện rõ kích thước, vị trí liên kết, cao độ, vật liệu và chi tiết neo giữ, quá trình thi công có thể gặp nhiều vấn đề như lắp đặt sai vị trí, lệch module, khó căn chỉnh hoặc phát sinh gia công lại tại công trường.

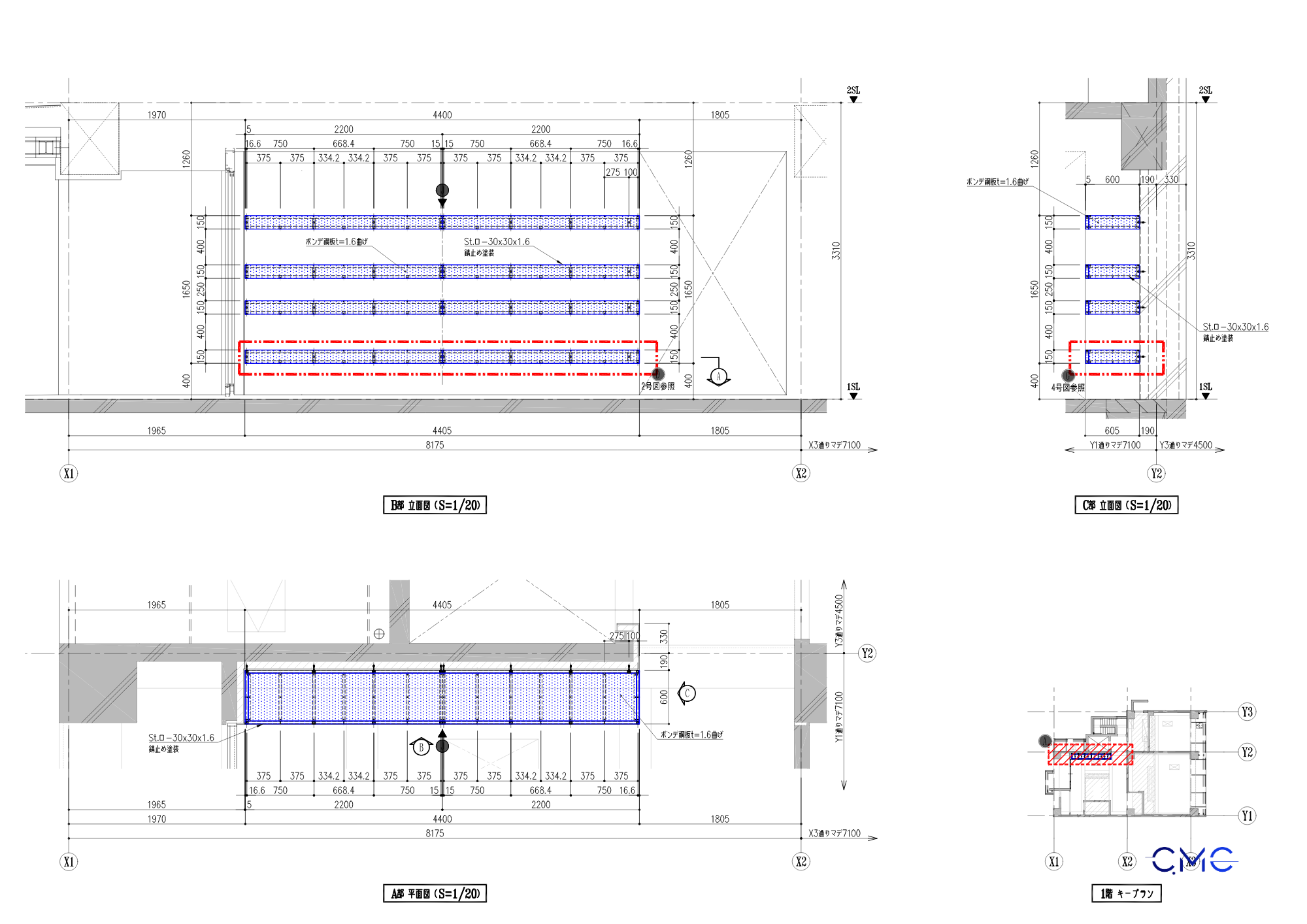

2. Bản vẽ mặt bằng – Xác định đúng vị trí lắp đặt hộp thép
Trong bộ bản vẽ, mặt bằng là phần giúp đội thi công xác định chính xác vị trí hộp thép trong tổng thể công trình. Các thông tin như trục định vị, khoảng cách đến tường, vị trí neo, chiều dài tổng thể và phạm vi lắp đặt đều cần được thể hiện rõ.
Đối với hạng mục tường xanh, mặt bằng còn giúp kiểm soát sự đồng bộ giữa hệ hộp thép và các yếu tố liên quan như tường, cột, sàn, mép hoàn thiện hoặc các chi tiết kiến trúc xung quanh.
Khi mặt bằng được triển khai rõ ràng, đội thi công có thể dễ dàng xác định vị trí khoan, bắt vít, cố định khung và kiểm tra kích thước trước khi lắp đặt chính thức.

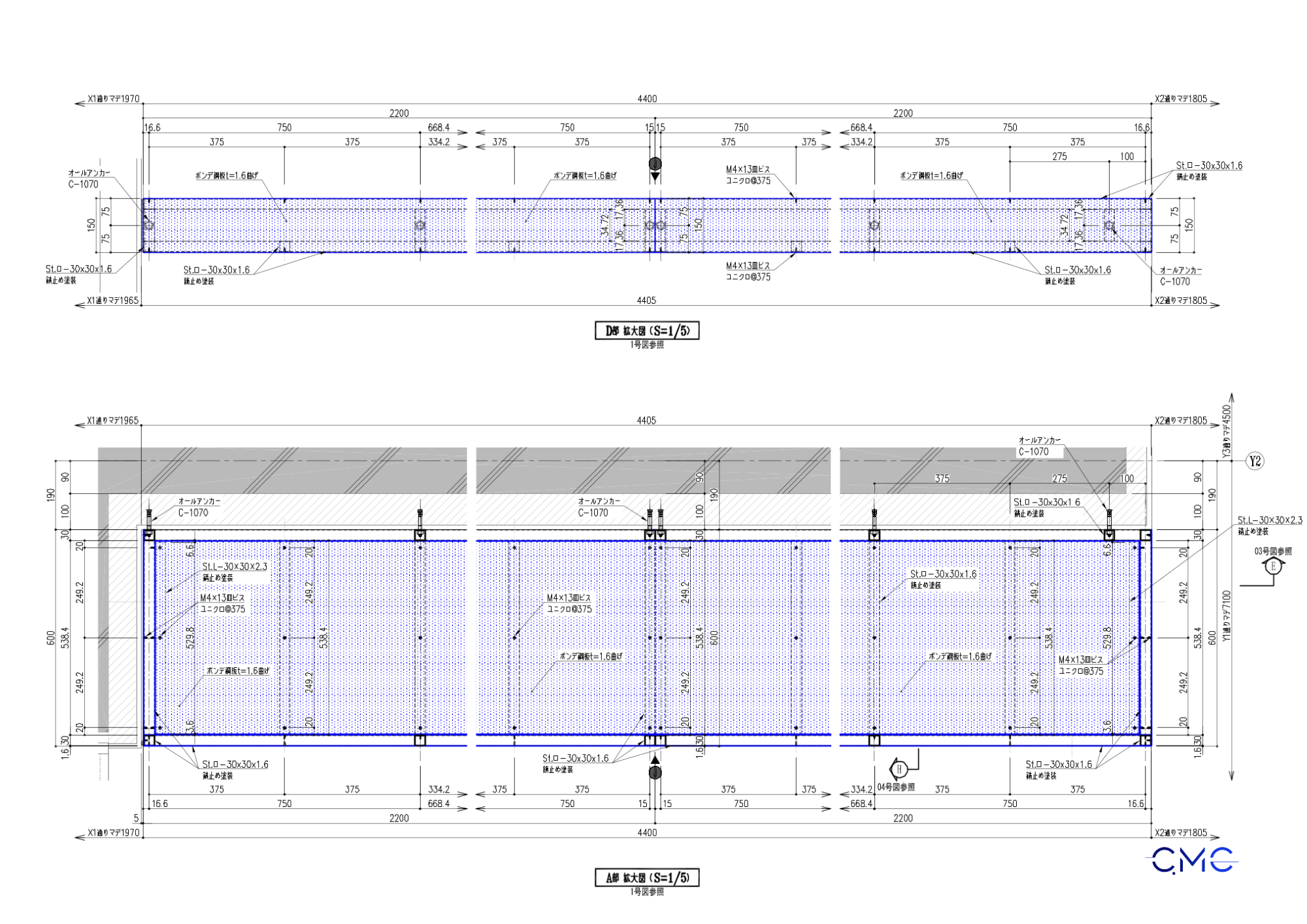

3. Bản vẽ mặt đứng – Kiểm soát hình dáng, cao độ và bố cục tổng thể
Mặt đứng giúp thể hiện rõ hình dáng tổng thể của hộp thép, chiều cao, chiều dài, số lượng thanh, khoảng cách giữa các chi tiết và vị trí liên kết theo phương đứng.
Đây là phần đặc biệt quan trọng với hạng mục tường xanh vì các module xanh thường cần được bố trí đều, thẳng hàng và có tính thẩm mỹ cao. Nếu mặt đứng không rõ ràng, việc chia khoảng cách hoặc căn chỉnh hệ hộp thép có thể bị sai lệch, ảnh hưởng đến vẻ ngoài của công trình sau khi hoàn thiện.
Trong bản vẽ của CMC Architects Việt Nam, các chi tiết kích thước được thể hiện cụ thể, giúp đội gia công và đội lắp đặt có cùng một cơ sở kỹ thuật để triển khai.

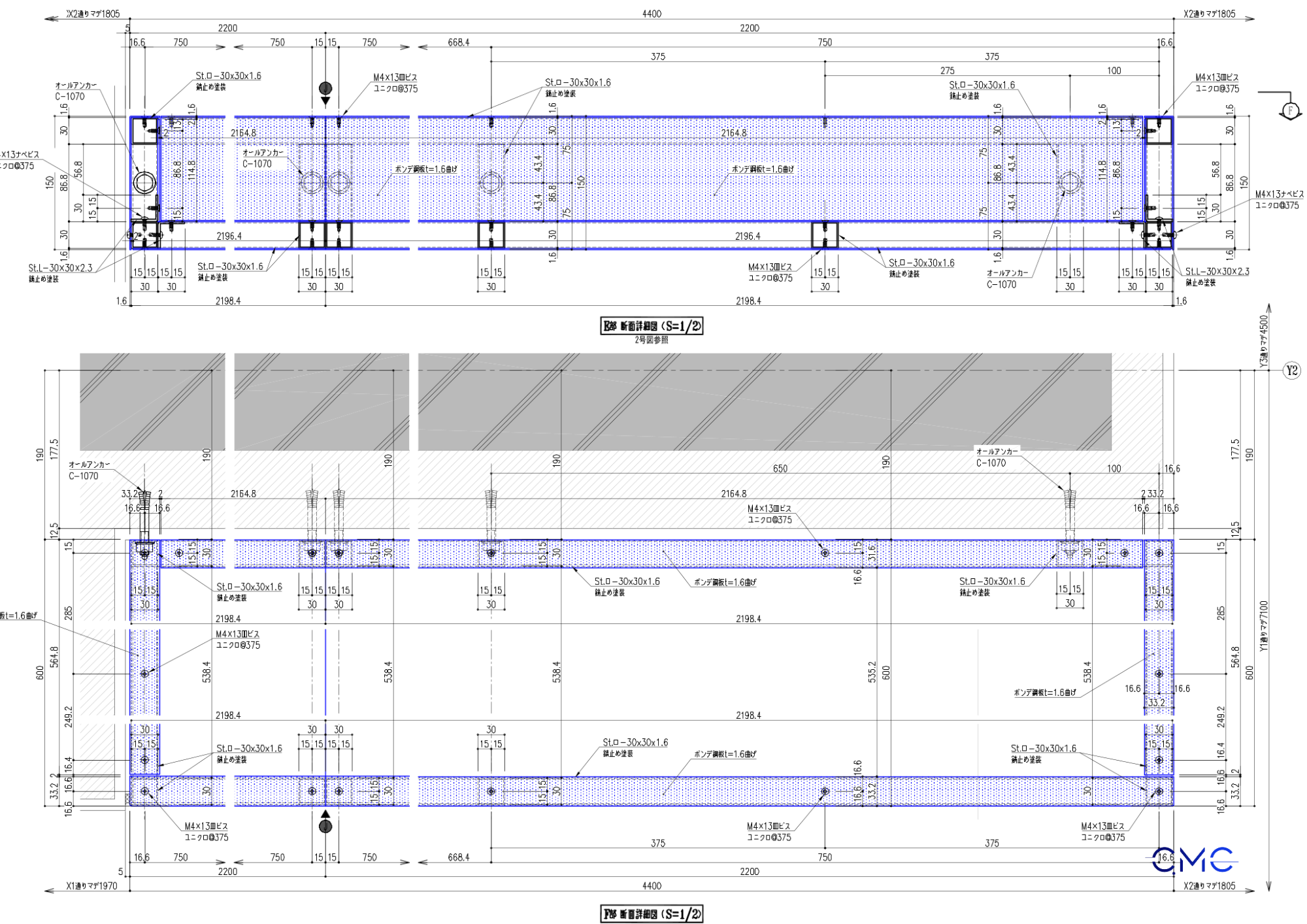

4. Bản vẽ mặt cắt – Làm rõ cấu tạo và phương án liên kết
Nếu mặt bằng cho biết “đặt ở đâu”, mặt đứng cho biết “hình dáng như thế nào”, thì mặt cắt sẽ giải thích rõ “cấu tạo ra sao”. Trong hạng mục hộp thép cho tường xanh, mặt cắt thường thể hiện:
- Cấu tạo hộp thép.
- Khoảng cách với tường hoặc kết cấu chính.
- Vị trí bản mã, vít, neo hoặc liên kết phụ.
- Chiều dày vật liệu.
- Cách cố định hộp thép vào công trình.
- Quan hệ giữa hộp thép và lớp hoàn thiện xung quanh.
Nhờ có mặt cắt chi tiết, đội thi công có thể hiểu rõ phương án lắp đặt, tránh nhầm lẫn giữa các lớp vật liệu và giảm rủi ro sai lệch khi đưa bản vẽ ra công trường.

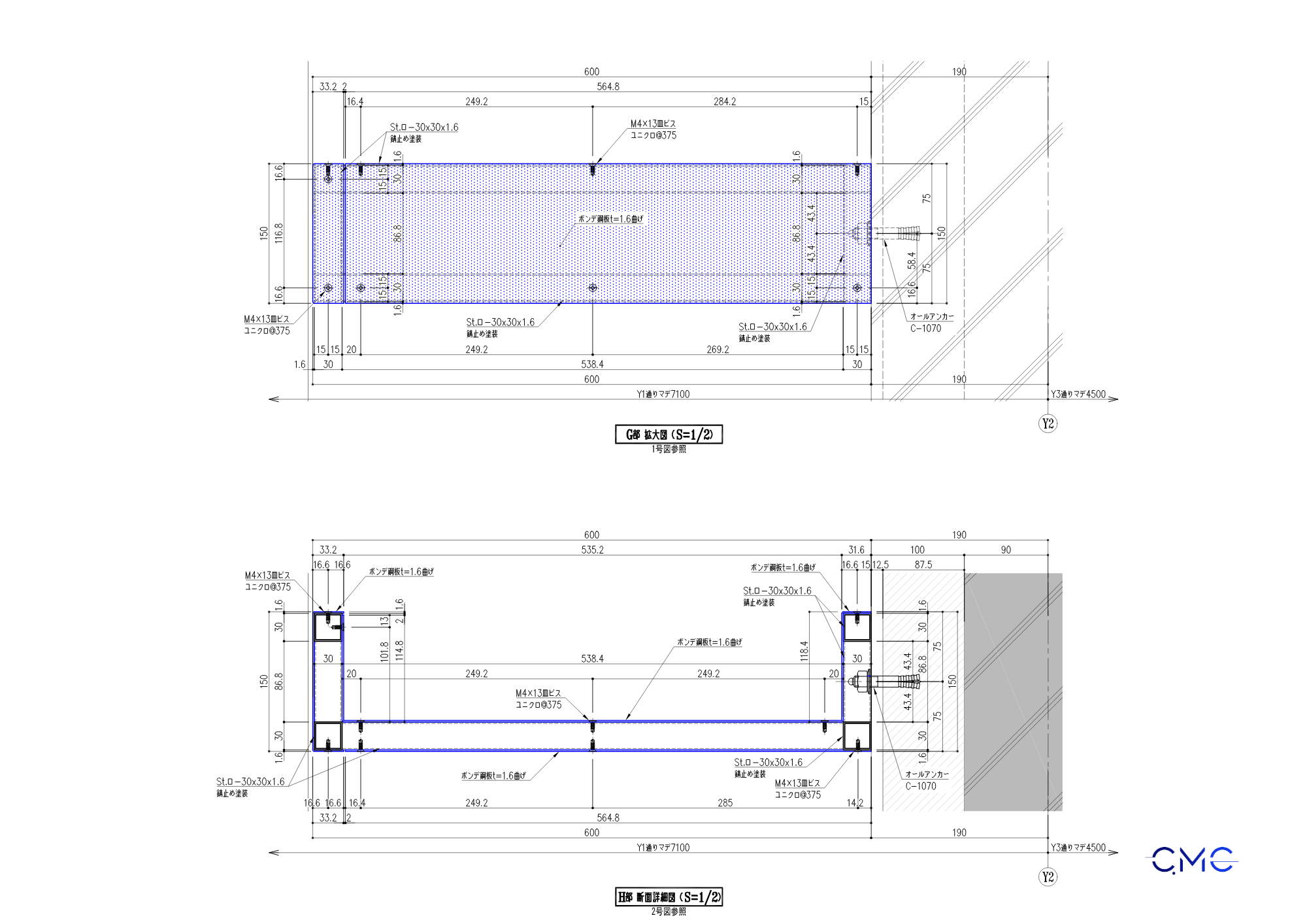

5. Chi tiết liên kết – Yếu tố quyết định độ chắc chắn của hệ tường xanh
Đối với hạng mục tường xanh, hệ hộp thép không chỉ cần đúng kích thước mà còn phải đảm bảo khả năng cố định ổn định trong quá trình sử dụng. Vì vậy, các chi tiết liên kết như vị trí vít, neo, mép thép, bản mã, điểm bắt vào tường và các chi tiết góc cần được thể hiện rõ ràng.
Một bản vẽ chi tiết tốt sẽ giúp:
- Đội gia công hiểu đúng cấu tạo sản phẩm.
- Đội thi công xác định đúng vị trí lắp đặt.
- Hạn chế sai số khi khoan, bắt vít hoặc cố định hộp thép.
- Giảm nguy cơ phải sửa chữa tại công trường.
- Đảm bảo tính thẩm mỹ sau khi hoàn thiện.
CMC Architects Việt Nam luôn chú trọng cách thể hiện các chi tiết nhỏ nhưng quan trọng, vì đây là những điểm có ảnh hưởng trực tiếp đến chất lượng thi công thực tế.
6. Giá trị của bản vẽ chế tạo – thi công chuyên nghiệp
Một bộ bản vẽ chế tạo – thi công chất lượng không chỉ phục vụ mục đích trình bày, mà còn là tài liệu kỹ thuật giúp kết nối giữa thiết kế, gia công và thi công thực tế.
Với hạng mục hộp thép cho tường xanh, bản vẽ rõ ràng mang lại nhiều lợi ích:
- Giúp xưởng sản xuất gia công đúng kích thước.
- Giúp công trường lắp đặt đúng vị trí.
- Hạn chế sai sót trong quá trình thi công.
- Kiểm soát tốt vật liệu và chi tiết liên kết.
- Tăng tính đồng bộ giữa bản vẽ và thực tế công trình.
- Hỗ trợ nghiệm thu, kiểm tra và bàn giao dễ dàng hơn.
Đây cũng là lý do CMC Architects Việt Nam luôn đề cao tính rõ ràng, chính xác và thực tế trong từng bộ bản vẽ kỹ thuật.
7. CMC Architects Việt Nam – Đồng hành trong thiết kế bản vẽ kỹ thuật công trình thép
CMC Architects Việt Nam tập trung vào thiết kế bản vẽ kỹ thuật, bản vẽ chế tạo và bản vẽ thi công cho các hạng mục thép, kim loại kiến trúc và chi tiết phụ trợ trong công trình.
Các hạng mục tiêu biểu bao gồm:
- Hộp thép cho tường xanh.
- Lan can, tay vịn.
- Cầu thang thép, thang leo.
- Panel, louver.
- Khung thép, khung cửa.
- Các chi tiết kim loại kiến trúc theo yêu cầu dự án.
Với định hướng làm việc chuyên nghiệp, CMC Architects Việt Nam luôn mong muốn tạo ra những bộ bản vẽ không chỉ đẹp về trình bày, mà còn dễ hiểu, dễ thi công và mang lại hiệu quả thực tế cho dự án.
Kết luận
Bản vẽ chế tạo – thi công hộp thép cho hạng mục tường xanh công trình là một phần quan trọng giúp quá trình gia công, lắp đặt và hoàn thiện diễn ra chính xác hơn. Từ mặt bằng, mặt đứng, mặt cắt đến chi tiết liên kết, mỗi bản vẽ đều góp phần kiểm soát chất lượng và giảm thiểu rủi ro trong thi công.
Nếu bạn đang cần triển khai bản vẽ kỹ thuật cho hạng mục tường xanh, hộp thép, lan can, tay vịn, cầu thang thép, thang leo hoặc các chi tiết kim loại kiến trúc, hãy liên hệ với CMC Architects Việt Nam để được tư vấn giải pháp bản vẽ phù hợp.
CMC Architects Việt Nam – Chính xác trong bản vẽ, hiệu quả trong thi công.
