Trong mỗi công trình, sàn và lan can không chỉ là những hạng mục phục vụ công năng sử dụng, mà còn đóng vai trò quan trọng trong việc đảm bảo an toàn, thẩm mỹ và độ bền lâu dài. Đặc biệt với các công trình có hạng mục thép, kim loại kiến trúc hoặc kết cấu phụ trợ, một bộ bản vẽ rõ ràng và chính xác sẽ giúp quá trình thi công diễn ra thuận lợi hơn, hạn chế sai sót và giảm thiểu chi phí phát sinh.
Tại CMC Architects Việt Nam, chúng tôi hiểu rằng bản vẽ không chỉ là tài liệu kỹ thuật, mà còn là “ngôn ngữ chung” kết nối giữa chủ đầu tư, đơn vị thiết kế, nhà thầu, xưởng sản xuất và đội ngũ thi công tại công trường.
Một bộ bản vẽ sàn và lan can chuyên nghiệp cần thể hiện đầy đủ các thông tin như: mặt bằng tổng thể, mặt đứng, mặt cắt, chi tiết liên kết, kích thước, cao độ, vật liệu, vị trí lắp đặt và phương án thi công thực tế. Khi các thông tin này được trình bày rõ ràng, đội thi công có thể dễ dàng đọc hiểu, sản xuất đúng kích thước và lắp đặt chính xác tại công trình.
Vì Sao Bản Vẽ Sàn Và Lan Can Cần Được Thiết Kế Chi Tiết?
Sàn và lan can là những hạng mục thường xuyên liên quan trực tiếp đến quá trình sử dụng của con người. Chỉ một sai lệch nhỏ về kích thước, cao độ, vị trí liên kết hoặc khoảng cách cấu kiện cũng có thể ảnh hưởng đến độ an toàn, tính thẩm mỹ và tiến độ thi công.
Một bản vẽ thiếu rõ ràng có thể khiến đội thi công phải mất thêm thời gian kiểm tra lại, hỏi lại thông tin hoặc thậm chí phải gia công lại chi tiết. Điều này không chỉ làm chậm tiến độ mà còn khiến chi phí dự án tăng lên ngoài dự kiến.
Ngược lại, khi bản vẽ được triển khai đầy đủ từ mặt bằng đến chi tiết, từng vị trí lan can, thanh đỡ, bản mã, bulông, mối hàn hay chi tiết liên kết đều được thể hiện rõ ràng. Nhờ đó, xưởng sản xuất có thể gia công chính xác, đội thi công dễ dàng lắp đặt và chủ đầu tư cũng yên tâm hơn về chất lượng hoàn thiện.

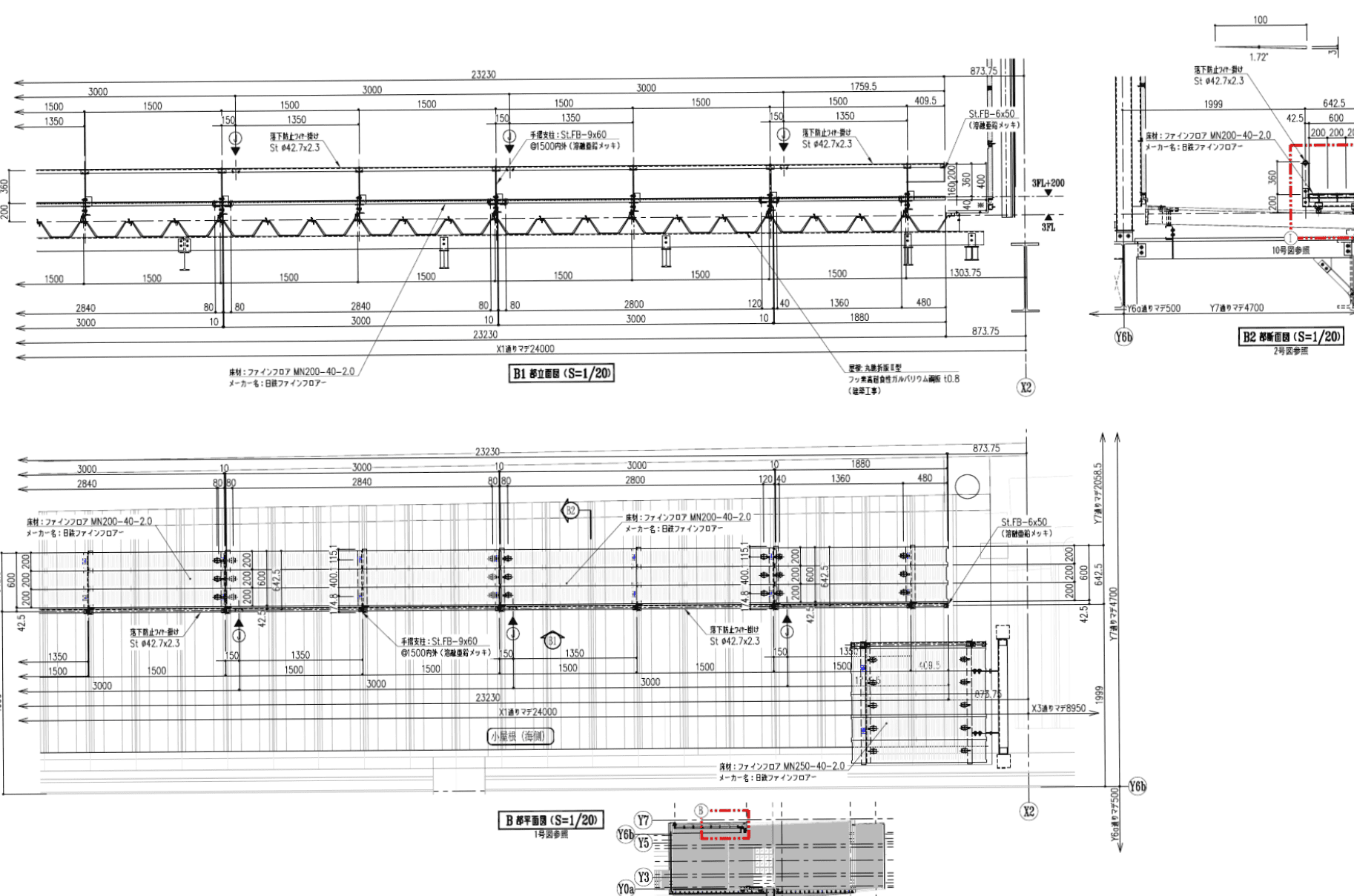

Mặt Bằng: Cơ Sở Xác Định Vị Trí Và Kích Thước Tổng Thể
Trong bộ bản vẽ sàn và lan can, mặt bằng là phần giúp người xem hình dung tổng thể vị trí lắp đặt của toàn bộ hạng mục. Trên mặt bằng, các thông tin như chiều dài tuyến lan can, khoảng cách giữa các vị trí liên kết, hướng bố trí sàn, cao độ và trục định vị cần được thể hiện rõ ràng.
Tại CMC Architects Việt Nam, bản vẽ mặt bằng luôn được triển khai theo hướng dễ đọc, rõ kích thước và đồng bộ với các hình chiếu khác. Điều này giúp các bên tham gia dự án có thể nhanh chóng kiểm tra thông tin, đối chiếu giữa bản vẽ và công trường.
Mặt Đứng: Thể Hiện Hình Dáng, Cao Độ Và Tỷ Lệ Lan Can
Nếu mặt bằng giúp xác định vị trí tổng thể, thì mặt đứng lại giúp thể hiện rõ hình dáng bên ngoài, cao độ và tỷ lệ của hệ lan can. Đây là phần bản vẽ rất quan trọng để kiểm tra chiều cao lan can, khoảng cách thanh đứng, tay vịn, vị trí liên kết và sự đồng bộ về mặt thẩm mỹ.
Một bản vẽ mặt đứng tốt cần giúp người xem hiểu được toàn bộ hình ảnh của hạng mục sau khi hoàn thiện. Đối với lan can thép hoặc lan can kim loại, mặt đứng còn giúp kiểm soát sự thẳng hàng, nhịp chia đều và độ chính xác giữa các đoạn lắp đặt.
Khi mặt đứng được thể hiện rõ ràng, đội sản xuất có thể gia công theo đúng tỷ lệ, còn đội thi công có thể kiểm tra nhanh vị trí lắp đặt trên công trường. Đây là yếu tố quan trọng để tạo nên một hạng mục hoàn thiện sạch đẹp, chắc chắn và chuyên nghiệp.

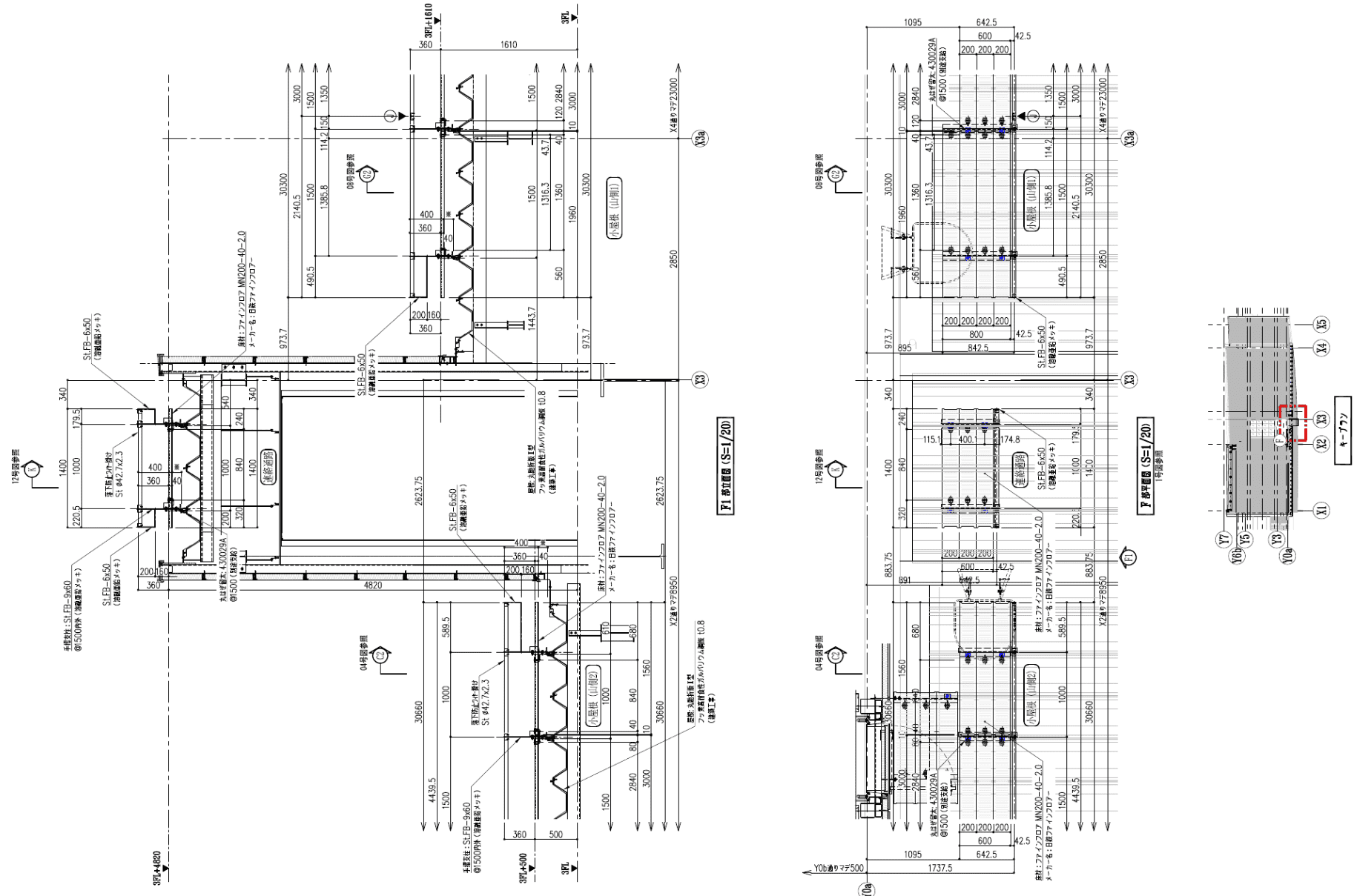

Mặt Cắt: Làm Rõ Cấu Tạo Và Mối Liên Kết Kỹ Thuật
Trong thiết kế bản vẽ kỹ thuật, mặt cắt là phần giúp làm rõ những thông tin mà mặt bằng hoặc mặt đứng không thể hiện đầy đủ. Với hạng mục sàn và lan can, mặt cắt thường cho thấy cấu tạo lớp sàn, vị trí liên kết giữa lan can và sàn, chi tiết bắt bulông, bản mã, thanh đỡ hoặc các cấu kiện thép phụ trợ.
Đây là phần đặc biệt quan trọng đối với xưởng sản xuất và đội thi công. Nếu mặt cắt không rõ, việc xác định chiều cao, khoảng cách, vị trí khoan lỗ hoặc phương án cố định có thể gặp nhiều khó khăn.
Một mặt cắt chi tiết sẽ giúp trả lời các câu hỏi quan trọng như:
Lan can được liên kết vào đâu?
Bản mã có kích thước và vị trí như thế nào?
Bulông, vít hoặc mối hàn được bố trí ra sao?
Cao độ sàn và cao độ tay vịn có đúng yêu cầu không?
Khoảng cách giữa các cấu kiện có phù hợp với thực tế thi công không?
Chính những thông tin này giúp bản vẽ trở nên có giá trị hơn trong quá trình triển khai công trình.

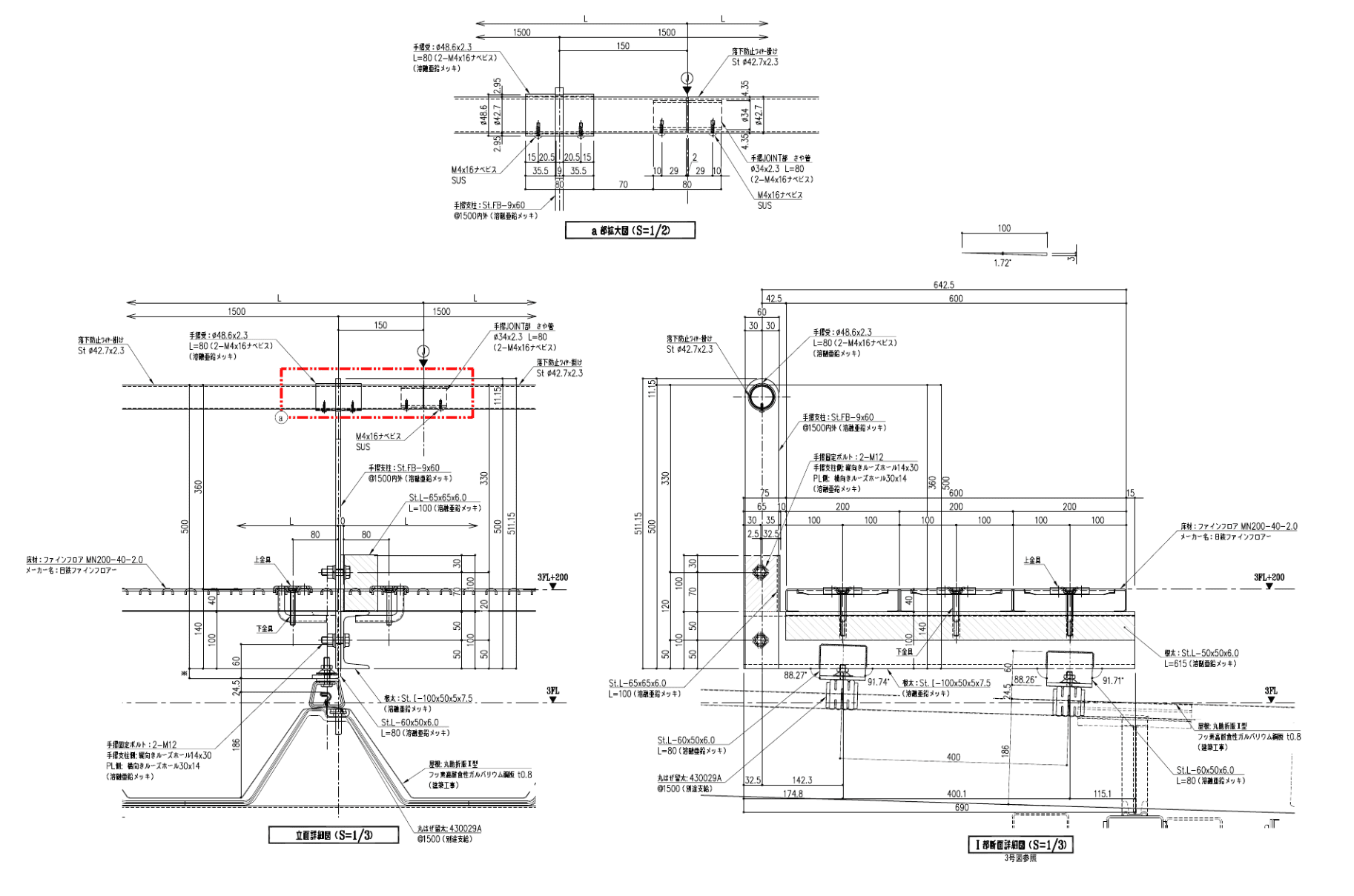

Chi Tiết Kỹ Thuật: Yếu Tố Quyết Định Độ Chính Xác Khi Gia Công Và Lắp Đặt
Trong một bộ bản vẽ chuyên nghiệp, phần chi tiết kỹ thuật luôn giữ vai trò then chốt. Đây là nơi thể hiện các thông tin nhỏ nhưng có ảnh hưởng lớn đến chất lượng thi công, chẳng hạn như kích thước bản mã, vị trí lỗ khoan, loại vật liệu, kích thước bulông, khoảng cách liên kết, hướng lắp đặt và ghi chú kỹ thuật.
Đối với hạng mục sàn và lan can, chi tiết kỹ thuật giúp hạn chế tối đa việc hiểu sai bản vẽ. Khi các chi tiết được trình bày rõ ràng, đội sản xuất có thể gia công chính xác ngay từ đầu, tránh tình trạng phải sửa lại tại xưởng hoặc điều chỉnh nhiều lần tại công trường.
Đây cũng là điểm thể hiện sự chuyên nghiệp của đơn vị triển khai bản vẽ. Một bản vẽ đẹp không chỉ nằm ở bố cục gọn gàng, mà còn nằm ở khả năng truyền đạt đúng thông tin kỹ thuật đến người sử dụng bản vẽ.
Lợi Ích Của Bản Vẽ Sàn Và Lan Can Rõ Ràng
Một bộ bản vẽ được triển khai tốt mang lại nhiều lợi ích thiết thực cho toàn bộ dự án.
Trước hết, bản vẽ rõ ràng giúp giảm sai sót trong quá trình sản xuất và thi công. Khi kích thước, vật liệu và vị trí lắp đặt được thể hiện đầy đủ, các bên liên quan có thể làm việc thống nhất hơn.
Tiếp theo, bản vẽ chi tiết giúp tiết kiệm thời gian trao đổi và kiểm tra. Đội thi công không cần mất quá nhiều thời gian để hỏi lại thông tin hoặc xử lý các điểm chưa rõ trên công trường.
Ngoài ra, bản vẽ chuyên nghiệp còn giúp kiểm soát chất lượng hoàn thiện. Các chi tiết lan can, sàn, tay vịn, thanh đỡ và liên kết được triển khai đồng bộ sẽ giúp hạng mục sau thi công đạt độ chính xác và tính thẩm mỹ cao hơn.
Quan trọng hơn, bản vẽ rõ ràng giúp tăng sự tin tưởng giữa các bên trong dự án. Khi chủ đầu tư, nhà thầu và đơn vị thi công cùng làm việc trên một bộ tài liệu kỹ thuật thống nhất, quá trình triển khai sẽ minh bạch, hiệu quả và chuyên nghiệp hơn.
CMC Architects Việt Nam – Đồng Hành Trong Thiết Kế Bản Vẽ Công Trình Thép
CMC Architects Việt Nam chuyên triển khai bản vẽ kỹ thuật cho các hạng mục công trình thép và kim loại kiến trúc như lan can, tay vịn, cầu thang thép, sàn thép, thang leo, panel, louver, khung cửa và các chi tiết phụ trợ khác.
Với kinh nghiệm trong việc sử dụng AutoCAD 2D, kết hợp tư duy kiểm soát kỹ thuật và khả năng đọc hiểu yêu cầu thi công thực tế, chúng tôi luôn hướng đến việc tạo ra những bộ bản vẽ rõ ràng, chính xác và dễ sử dụng.
Mỗi bản vẽ tại CMC Architects Việt Nam đều được triển khai với tinh thần cẩn trọng: từ bố cục trình bày, hệ thống kích thước, ghi chú vật liệu, chi tiết liên kết cho đến sự đồng bộ giữa mặt bằng, mặt đứng, mặt cắt và chi tiết.
Chúng tôi tin rằng một bản vẽ tốt không chỉ giúp công trình được thi công đúng, mà còn góp phần tạo nên sự chuyên nghiệp trong toàn bộ quy trình xây dựng.
Kết Luận
Bản vẽ sàn và lan can là một phần quan trọng trong hồ sơ kỹ thuật công trình. Khi được triển khai đầy đủ và chính xác, bản vẽ sẽ giúp quá trình sản xuất, gia công và lắp đặt diễn ra thuận lợi hơn, đồng thời hạn chế sai sót, tiết kiệm thời gian và nâng cao chất lượng hoàn thiện.
Nếu bạn đang cần một đơn vị hỗ trợ triển khai bản vẽ kỹ thuật cho các hạng mục sàn, lan can, tay vịn, cầu thang thép hoặc công trình kim loại kiến trúc, CMC Architects Việt Nam sẵn sàng đồng hành cùng bạn trong từng chi tiết bản vẽ.
Bạn đánh giá yếu tố nào là quan trọng nhất trong một bộ bản vẽ kỹ thuật: kích thước rõ ràng, chi tiết liên kết đầy đủ hay khả năng thi công thực tế? Hãy chia sẻ góc nhìn của bạn để cùng trao đổi thêm về cách tạo nên một bộ bản vẽ chuyên nghiệp hơn.
