Trong các công trình chung cư hiện đại, lan can cầu thang không chỉ là hạng mục phụ trợ mà còn là chi tiết quan trọng liên quan trực tiếp đến an toàn sử dụng, độ bền công trình và chất lượng hoàn thiện kiến trúc. Đặc biệt với khu vực tầng hầm, nơi thường có yêu cầu cao về kết cấu, không gian lắp đặt và khả năng thi công chính xác, bản vẽ kỹ thuật cần được triển khai rõ ràng, đầy đủ và có tính ứng dụng thực tế cao.
Tại CMC Architects Việt Nam, chúng tôi luôn xem mỗi bản vẽ là một phần quan trọng trong quá trình biến ý tưởng thiết kế thành sản phẩm thi công hoàn thiện. Với dự án xây dựng mới tòa nhà chung cư 1-chome, Higashi-Yukigaya, phường Ota, CMC Architects Việt Nam đã tham gia triển khai bản vẽ cho hạng mục lan can cầu thang tầng hầm, bao gồm mặt bằng, mặt đứng, mặt cắt và các chi tiết liên kết kỹ thuật.
Một bộ bản vẽ lan can cầu thang chất lượng không chỉ giúp đội thi công hiểu đúng thiết kế, mà còn hỗ trợ xưởng sản xuất gia công chính xác từng chi tiết như tay vịn, thanh đứng, bản mã, bulông, vị trí liên kết và cao độ lắp đặt. Đây chính là nền tảng giúp công trình được thi công an toàn, đồng bộ và chuyên nghiệp hơn.
Vai Trò Của Bản Vẽ Lan Can Cầu Thang Tầng Hầm
Lan can cầu thang là hạng mục có tần suất sử dụng cao trong công trình. Đối với khu vực tầng hầm, hệ lan can cần đáp ứng đồng thời nhiều yếu tố: an toàn di chuyển, độ chắc chắn, khả năng chịu lực, sự phù hợp với kết cấu hiện hữu và tính đồng bộ với không gian kiến trúc tổng thể.
Nếu bản vẽ không đủ rõ ràng, quá trình thi công rất dễ gặp các vấn đề như sai cao độ tay vịn, lệch vị trí chân trụ, không khớp điểm neo, sai khoảng cách thanh đứng hoặc phát sinh điều chỉnh tại công trường. Những lỗi này tuy nhỏ nhưng có thể ảnh hưởng lớn đến tiến độ, chi phí và chất lượng hoàn thiện.
Vì vậy, bản vẽ lan can cầu thang tầng hầm cần được thể hiện đầy đủ qua nhiều góc nhìn khác nhau: từ mặt bằng để xác định vị trí tổng thể, mặt đứng để kiểm soát hình dáng và cao độ, mặt cắt để làm rõ cấu tạo, đến chi tiết kỹ thuật để phục vụ gia công và lắp đặt chính xác.
Mặt Bằng: Xác Định Chính Xác Vị Trí Lắp Đặt Lan Can
Mặt bằng là phần đầu tiên giúp các bên liên quan hình dung vị trí lắp đặt lan can trong tổng thể không gian cầu thang. Với dự án chung cư 1-chome, Higashi-Yukigaya, phường Ota, bản vẽ mặt bằng thể hiện rõ khu vực cầu thang tầng hầm, hướng di chuyển, vị trí các đoạn lan can, trục định vị và mối liên hệ với kết cấu xung quanh.
Đây là cơ sở quan trọng để kiểm tra xem lan can có được bố trí đúng vị trí hay không, khoảng cách giữa các điểm liên kết có phù hợp không và các đoạn lan can có ăn khớp với không gian thực tế hay không.
Khi mặt bằng được trình bày rõ ràng, đội thi công có thể dễ dàng đối chiếu bản vẽ với hiện trường. Đồng thời, xưởng sản xuất cũng có thể dựa vào đó để xác định chiều dài từng đoạn, vị trí chia module và phương án gia công phù hợp.

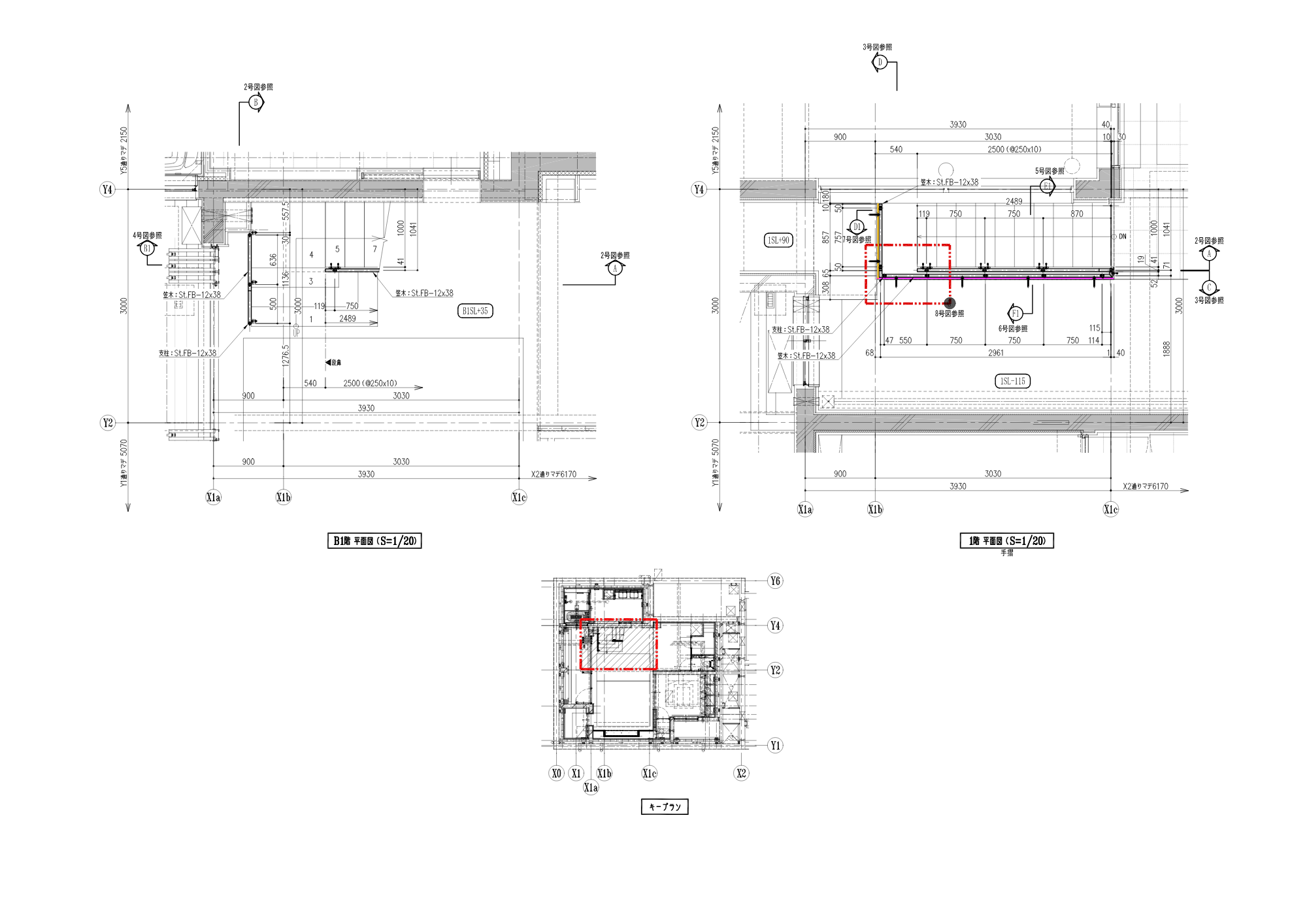

Mặt bằng hạng mục lan can cầu thang tầng hầm, thể hiện vị trí lắp đặt, trục định vị và phạm vi triển khai trong công trình.
Mặt Đứng: Kiểm Soát Hình Dáng, Cao Độ Và Tỷ Lệ Lan Can
Nếu mặt bằng giúp xác định vị trí, thì mặt đứng giúp kiểm soát hình dáng hoàn thiện của lan can. Đây là phần rất quan trọng trong bản vẽ lan can cầu thang, bởi nó thể hiện rõ chiều cao tay vịn, độ dốc theo bậc thang, vị trí thanh đứng, khoảng cách các cấu kiện và sự liên tục của hệ lan can.
Đối với cầu thang tầng hầm, mặt đứng còn giúp kiểm tra mối quan hệ giữa lan can với bậc thang, sàn tầng, tường và các kết cấu xung quanh. Điều này giúp hạn chế tình trạng khi thi công mới phát hiện lan can bị vướng, lệch hoặc không đúng cao độ thiết kế.
Trong bộ bản vẽ của CMC Architects Việt Nam, các mặt đứng được triển khai rõ ràng, thể hiện đầy đủ kích thước và cao độ cần thiết. Nhờ đó, đội thi công có thể hình dung được hình thái, lan can sau khi hoàn thiện, còn xưởng sản xuất có cơ sở để gia công đúng tỷ lệ và đúng yêu cầu kỹ thuật.

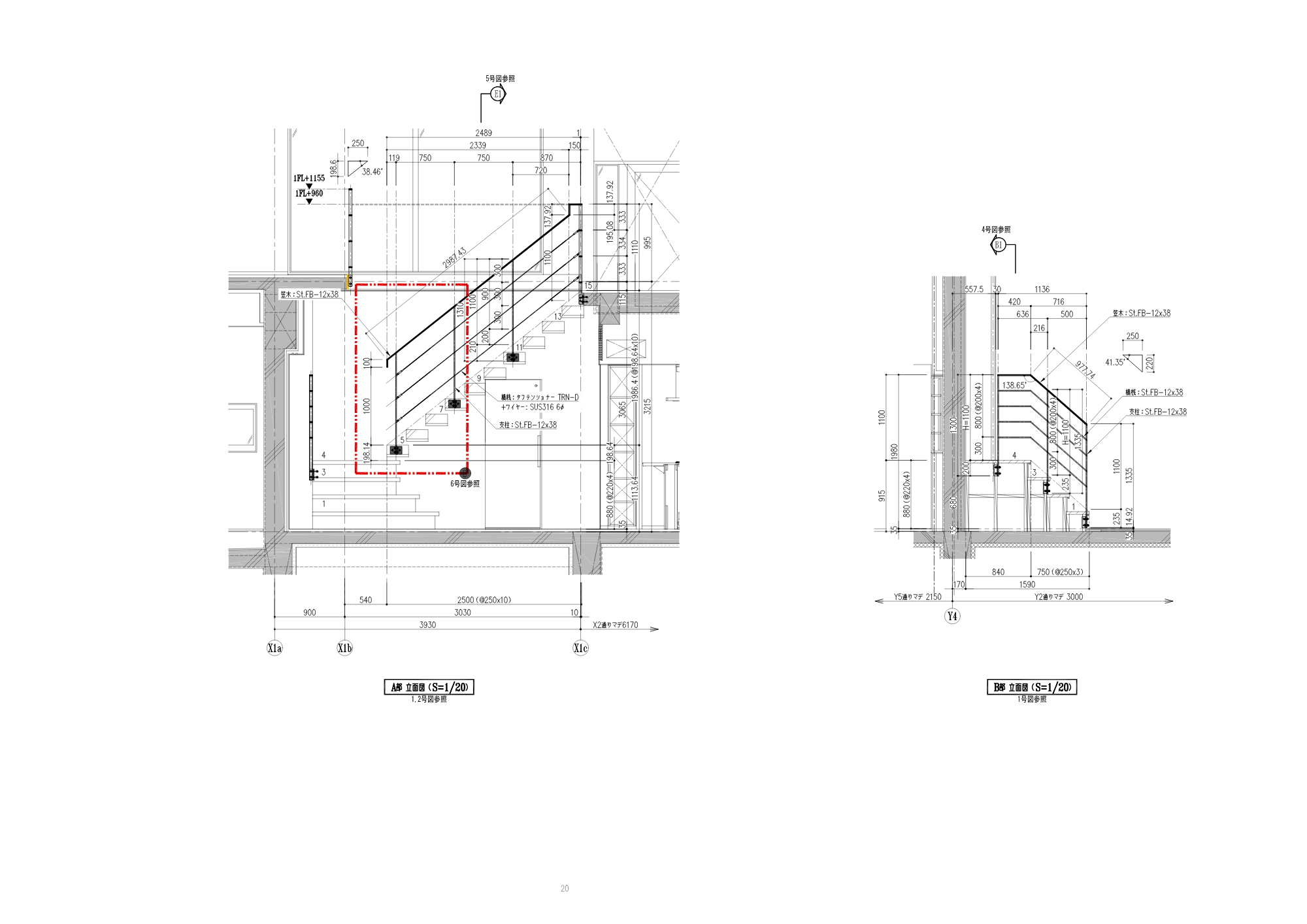

Mặt đứng lan can cầu thang tầng hầm, thể hiện cao độ tay vịn, độ dốc theo thang và bố trí các cấu kiện chính.
Mặt Đứng Bổ Sung: Đảm Bảo Sự Đồng Bộ Giữa Các Khu Vực Lan Can
Với những hạng mục có nhiều đoạn lan can khác nhau, việc chỉ thể hiện một mặt đứng là chưa đủ. Các mặt đứng bổ sung giúp kiểm soát từng đoạn lan can tại các vị trí khác nhau, đặc biệt là những khu vực chuyển hướng, tiếp giáp sàn hoặc có cấu tạo khác biệt.
Trong dự án này, bản vẽ mặt đứng bổ sung giúp làm rõ cách lan can kết nối với khu vực sàn, tường và cầu thang. Các thông tin như chiều cao, khoảng cách, điểm neo và vị trí liên kết được trình bày cụ thể để hạn chế sai lệch trong quá trình thi công.
Đây là bước quan trọng để đảm bảo toàn bộ hệ lan can không chỉ đúng về mặt kỹ thuật mà còn đồng bộ về thẩm mỹ sau khi hoàn thiện. Một hệ lan can đẹp không chỉ nằm ở vật liệu hay màu sơn, mà còn nằm ở sự thẳng hàng, cân đối và chính xác trong từng chi tiết lắp đặt.

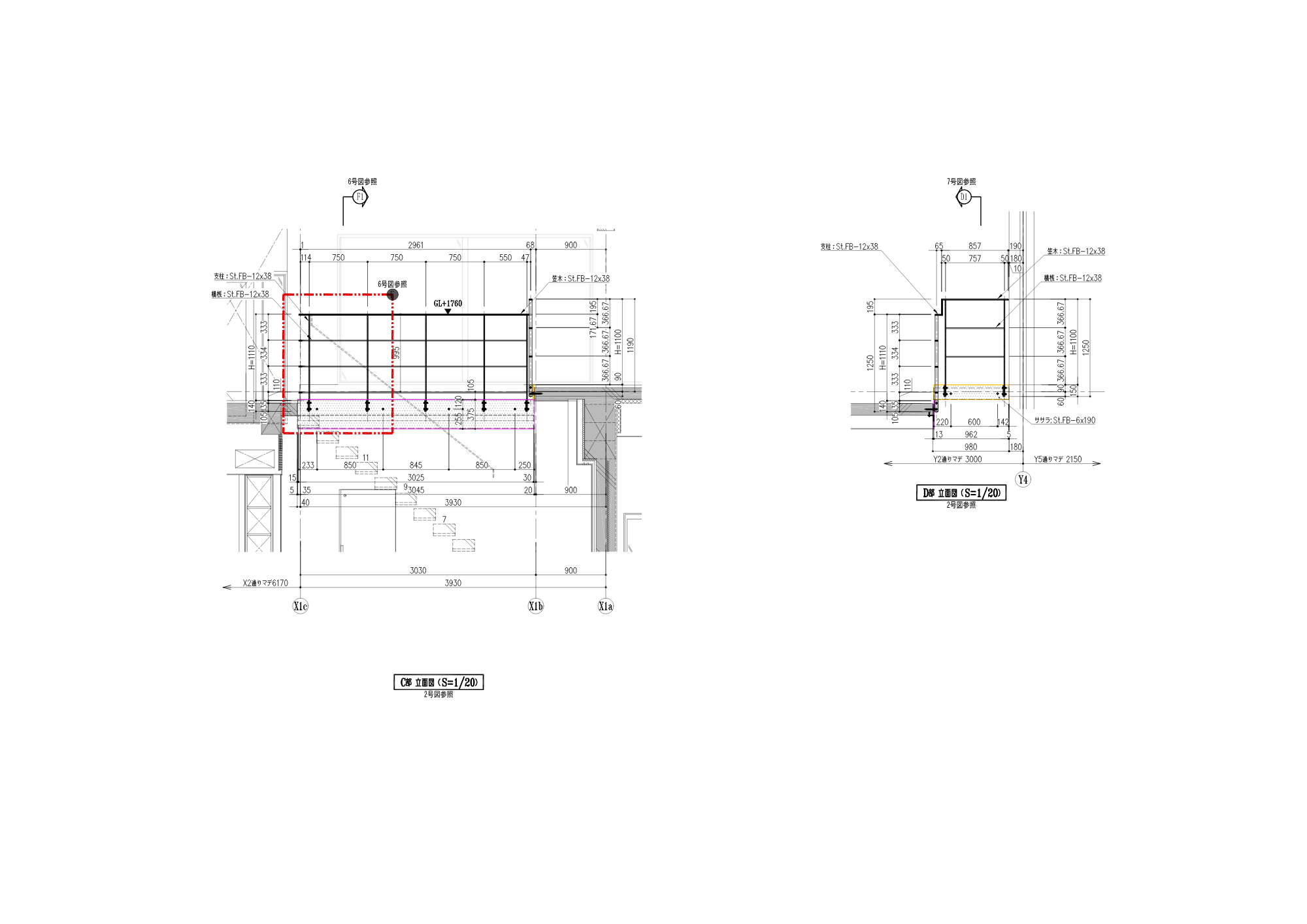

Mặt đứng bổ sung của hệ lan can, giúp kiểm soát cao độ, vị trí liên kết và sự đồng bộ giữa các đoạn lan can.
Chi Tiết Kỹ Thuật: Cơ Sở Để Gia Công Và Lắp Đặt Chính Xác
Trong bản vẽ lan can cầu thang, chi tiết kỹ thuật là phần có ảnh hưởng trực tiếp đến chất lượng thi công. Đây là nơi thể hiện rõ các thông tin như kích thước tay vịn, thanh đứng, bản mã, bulông, vị trí khoan lỗ, khoảng cách liên kết, vật liệu và phương án cố định vào kết cấu.
Một chi tiết nhỏ như vị trí lỗ bắt bulông hay kích thước bản mã nếu không được thể hiện chính xác có thể khiến quá trình lắp đặt gặp khó khăn. Đội thi công có thể phải khoan sửa, gia công lại hoặc điều chỉnh tại hiện trường, gây mất thời gian và ảnh hưởng đến tiến độ.
Với kinh nghiệm triển khai bản vẽ bằng AutoCAD 2D, CMC Architects Việt Nam luôn chú trọng đến cách trình bày chi tiết sao cho dễ đọc, dễ hiểu và có thể áp dụng trực tiếp vào sản xuất. Mỗi đường kích thước, mỗi ghi chú vật liệu và mỗi ký hiệu liên kết đều được kiểm soát để phục vụ tốt nhất cho quá trình thi công thực tế.

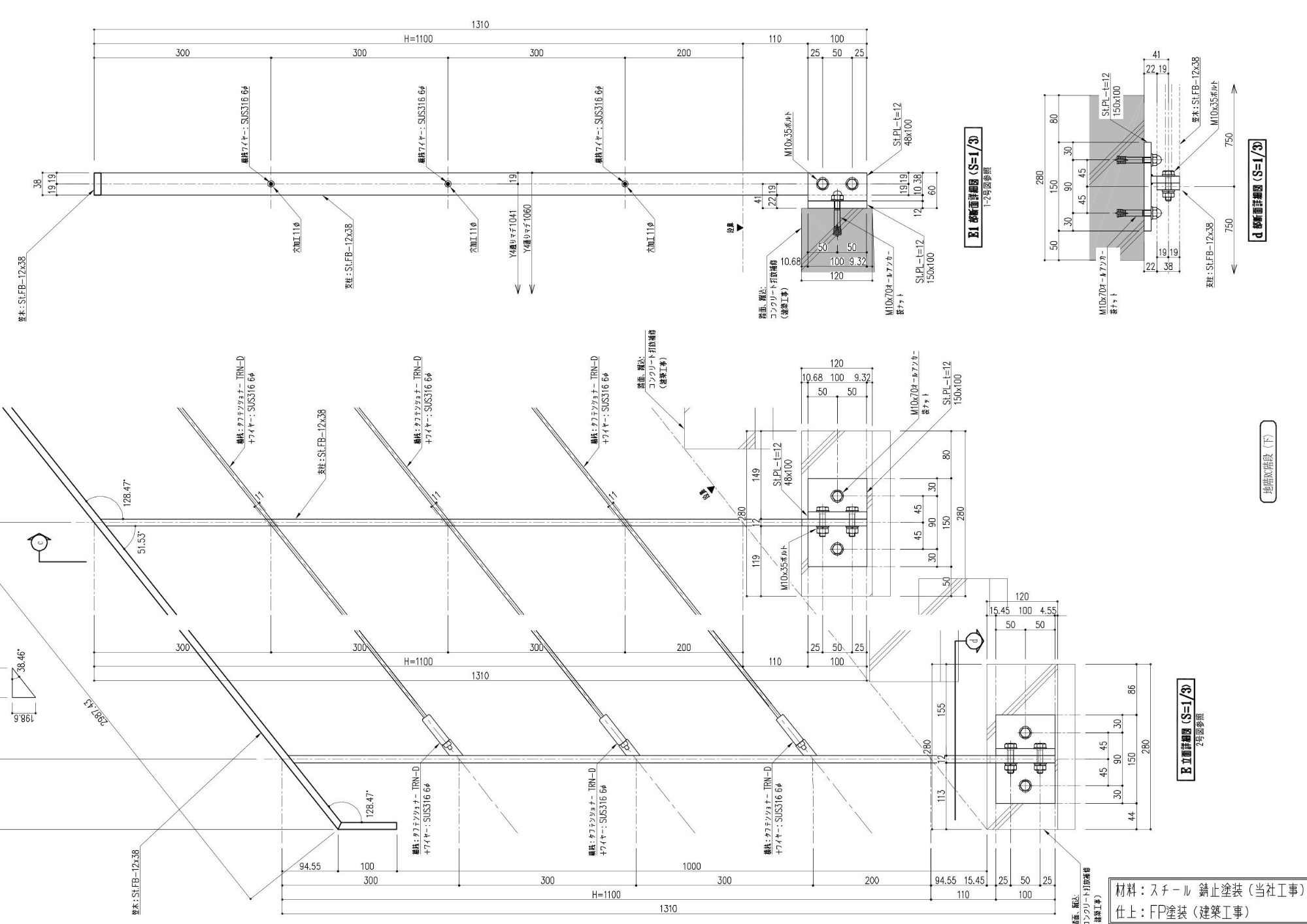

Chi tiết kỹ thuật lan can cầu thang, thể hiện cấu tạo tay vịn, thanh đứng, bản mã và vị trí liên kết.
Mặt Cắt Và Chi Tiết Liên Kết: Làm Rõ Cách Lan Can Gắn Với Kết Cấu
Mặt cắt và chi tiết liên kết là phần không thể thiếu trong bản vẽ lan can cầu thang tầng hầm. Nếu mặt bằng và mặt đứng cho biết vị trí và hình dáng, thì mặt cắt giúp làm rõ cách lan can được gắn vào sàn, tường hoặc kết cấu thép xung quanh.
Đây là phần giúp đội thi công trả lời các câu hỏi quan trọng: lan can được neo vào đâu, bản mã đặt ở vị trí nào, bulông sử dụng như thế nào, khoảng cách từ mép sàn đến điểm liên kết là bao nhiêu và phương án lắp đặt có phù hợp với điều kiện thực tế hay không.
Một bộ bản vẽ có mặt cắt và chi tiết liên kết đầy đủ sẽ giúp giảm đáng kể rủi ro phát sinh tại công trường. Thay vì phải xử lý theo kinh nghiệm tại chỗ, đội thi công có thể dựa vào bản vẽ để thực hiện đúng ngay từ đầu.

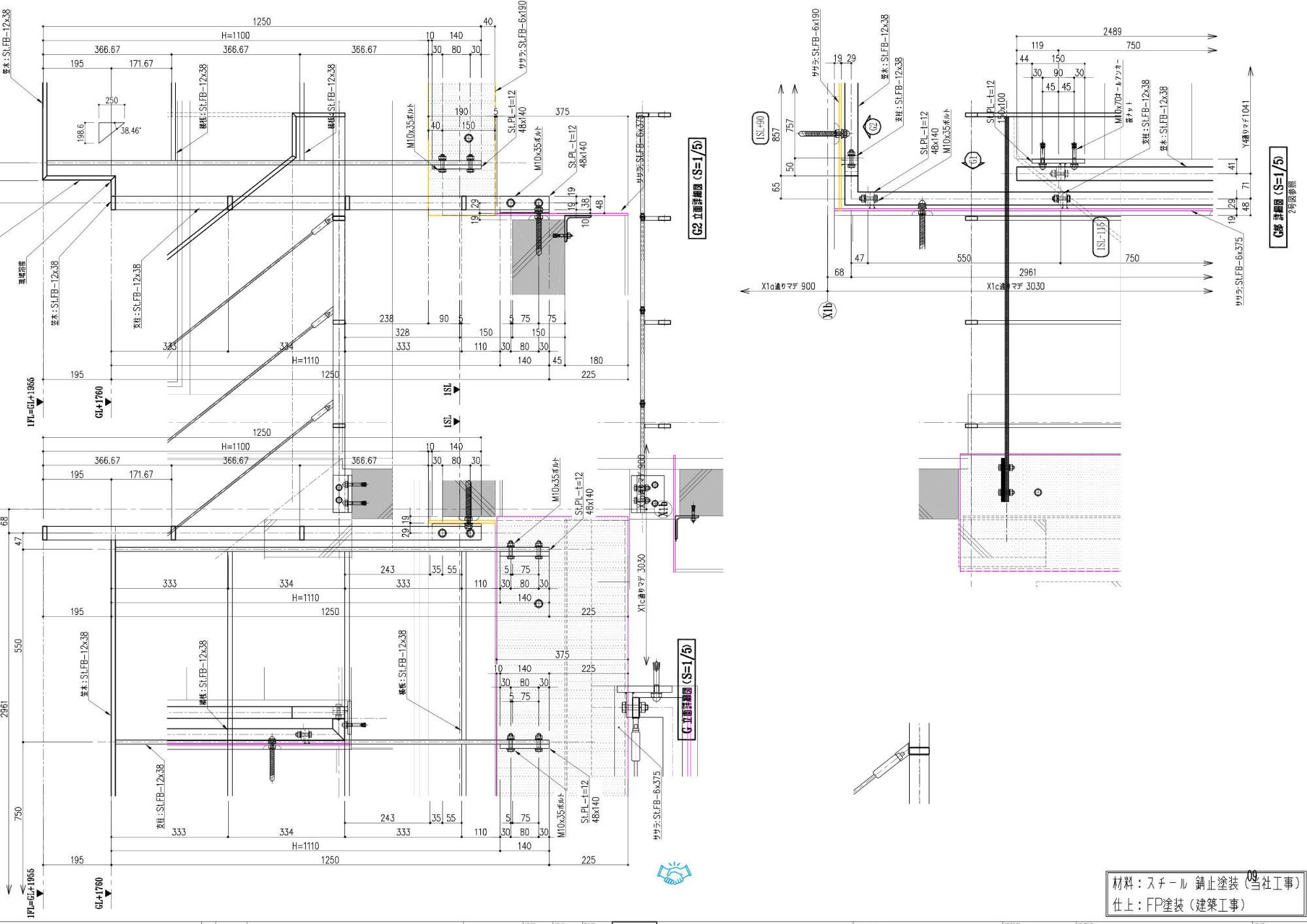

Mặt cắt và chi tiết liên kết lan can, làm rõ phương án cố định vào sàn, tường và các cấu kiện liên quan.
Giá Trị Của Bản Vẽ Lan Can Cầu Thang Chuyên Nghiệp
Một bộ bản vẽ lan can cầu thang được triển khai chuyên nghiệp mang lại nhiều giá trị thiết thực cho dự án.
Trước hết, bản vẽ rõ ràng giúp giảm sai sót trong quá trình sản xuất và thi công. Khi kích thước, vật liệu, cao độ và vị trí liên kết được thể hiện đầy đủ, các bên liên quan có thể làm việc thống nhất hơn.
Tiếp theo, bản vẽ chi tiết giúp tiết kiệm thời gian kiểm tra và trao đổi. Đội thi công không cần mất quá nhiều thời gian để hỏi lại thông tin hoặc xử lý các điểm chưa rõ tại công trường.
Ngoài ra, bản vẽ chính xác còn giúp kiểm soát chất lượng hoàn thiện. Từng đoạn lan can, tay vịn, thanh đứng và điểm liên kết được thể hiện đồng bộ sẽ giúp công trình sau thi công đạt được sự chắc chắn, gọn gàng và chuyên nghiệp.
Quan trọng hơn, một bộ bản vẽ tốt giúp tăng sự tin tưởng giữa chủ đầu tư, đơn vị thiết kế, xưởng sản xuất và đội thi công. Khi tất cả cùng làm việc trên một hệ thống tài liệu kỹ thuật rõ ràng, quá trình triển khai dự án sẽ minh bạch, hiệu quả và ít rủi ro hơn.
CMC Architects Việt Nam – Đồng Hành Trong Thiết Kế Bản Vẽ Công Trình Thép
CMC Architects Việt Nam chuyên triển khai bản vẽ kỹ thuật cho các hạng mục thép và kim loại kiến trúc như lan can, tay vịn, cầu thang thép, thang leo, sàn thép, panel, louver, khung cửa và các chi tiết liên kết phụ trợ.
Với năng lực sử dụng AutoCAD 2D, tư duy kiểm soát kỹ thuật và kinh nghiệm trong các hạng mục thi công thực tế, chúng tôi luôn hướng đến việc tạo ra những bộ bản vẽ dễ đọc, chính xác và có giá trị ứng dụng cao.
Đối với hạng mục lan can cầu thang tầng hầm của dự án chung cư 1-chome, Higashi-Yukigaya, phường Ota, CMC Architects Việt Nam đã tập trung thể hiện đầy đủ các yếu tố quan trọng: mặt bằng, mặt đứng, mặt cắt, chi tiết liên kết, vật liệu và kích thước thi công.
Chúng tôi tin rằng một bản vẽ tốt không chỉ giúp công trình được thi công đúng, mà còn góp phần nâng cao chất lượng quản lý, sản xuất và lắp đặt trong toàn bộ quá trình xây dựng.
Kết Luận
Bản vẽ lan can cầu thang tầng hầm là một phần quan trọng trong hồ sơ kỹ thuật của công trình chung cư. Khi được triển khai đầy đủ, rõ ràng và chính xác, bản vẽ sẽ giúp quá trình sản xuất, gia công và lắp đặt diễn ra thuận lợi hơn, đồng thời giảm sai sót, tiết kiệm thời gian và nâng cao chất lượng hoàn thiện.
Dự án chung cư 1-chome, Higashi-Yukigaya, phường Ota là một ví dụ cho thấy vai trò quan trọng của bản vẽ kỹ thuật trong việc kiểm soát từng chi tiết nhỏ của công trình.
Bạn nghĩ yếu tố nào quan trọng nhất trong một bộ bản vẽ lan can cầu thang: mặt bằng rõ ràng, mặt đứng chính xác, mặt cắt đầy đủ hay chi tiết liên kết dễ thi công? Hãy chia sẻ góc nhìn của bạn để cùng CMC Architects Việt Nam trao đổi thêm về cách tạo nên những bộ bản vẽ chuyên nghiệp và hiệu quả hơn.
