Trong các công trình công nghiệp, nhà máy, trạm kỹ thuật, khu vực cơ điện hay các hạng mục phụ trợ của tòa nhà, thang leo thép là chi tiết tưởng chừng đơn giản nhưng lại đóng vai trò rất quan trọng trong quá trình vận hành, kiểm tra và bảo trì. Một chiếc thang leo thép muốn thi công đúng, lắp đặt chắc chắn và sử dụng an toàn cần bắt đầu từ một bộ bản vẽ rõ ràng, chính xác và đầy đủ thông tin kỹ thuật.
Với kinh nghiệm triển khai bản vẽ kỹ thuật cho nhiều hạng mục thép và kim loại kiến trúc, CMC Architects Việt Nam luôn chú trọng vào từng chi tiết trong quá trình thiết kế bản vẽ chế tạo – thi công. Từ mặt bằng, mặt đứng, mặt cắt cho đến chi tiết liên kết, mỗi bản vẽ đều được thể hiện nhằm hỗ trợ đội ngũ gia công, lắp đặt và kiểm tra hiện trường làm việc thuận lợi hơn.
1. Thang leo thép là gì và vì sao cần bản vẽ chế tạo – thi công chi tiết?
Thang leo thép là hạng mục thường được sử dụng tại các khu vực kỹ thuật như phòng máy, mái, hố kỹ thuật, khu bảo trì, khu nhà xưởng, trạm điện hoặc các vị trí cần tiếp cận để kiểm tra và vận hành thiết bị. Khác với cầu thang thông thường, thang leo thép thường có kết cấu gọn, chịu lực tốt, yêu cầu độ chính xác cao về kích thước và vị trí lắp đặt.
Một bộ bản vẽ thang leo thép đạt yêu cầu không chỉ thể hiện hình dáng tổng thể. Bản vẽ cần làm rõ vị trí đặt thang, chiều cao tổng thể, khoảng cách bậc, kích thước thanh đứng, thanh ngang, bản mã, bulong, neo liên kết, tay nắm tháo rời nếu có, cũng như các điểm giao tiếp với sàn, tường, bê tông hoặc kết cấu thép xung quanh.
Nếu bản vẽ thiếu thông tin, quá trình thi công rất dễ phát sinh sai lệch. Ví dụ: vị trí khoan neo không đúng, khoảng cách bậc thang không đều, cao độ không khớp với sàn hoàn thiện, liên kết không đủ rõ hoặc cấu kiện chế tạo xong không lắp vừa tại hiện trường. Vì vậy, bản vẽ chi tiết chính là nền tảng giúp hạn chế sai sót và kiểm soát chất lượng thi công.
2. Tổng quan hồ sơ bản vẽ thang leo thép
Trong hồ sơ bản vẽ thang leo thép, phần tổng quan thường giúp người xem nắm được phạm vi hạng mục, thông tin công trình, loại bản vẽ, vật liệu sử dụng và yêu cầu hoàn thiện bề mặt. Đây là phần quan trọng để thống nhất thông tin trước khi đi vào từng bản vẽ chi tiết.
Với hạng mục thang leo thép, các thông tin như chủng loại thép, kích thước thép hình, thép bản, bậc thang, bản mã, tay vịn hoặc tay nắm hỗ trợ cần được ghi chú rõ. Việc thể hiện bảng vật liệu và quy cách ngay trong hồ sơ giúp đội gia công dễ kiểm tra chủng loại vật tư trước khi sản xuất.
Trong bộ bản vẽ này, có thể thấy các cấu kiện thép được trình bày theo hướng phục vụ gia công và lắp đặt thực tế. Những thông tin về vật liệu, kích thước và hoàn thiện bề mặt giúp quá trình sản xuất có cơ sở rõ ràng hơn, đồng thời hỗ trợ kiểm tra chất lượng sau khi hoàn thiện.
3. Mặt bằng và mặt đứng – xác định vị trí, cao độ và hình dáng thang leo
Đối với thang leo thép, mặt bằng và mặt đứng là hai nhóm bản vẽ quan trọng giúp xác định chính xác vị trí lắp đặt trong công trình. Mặt bằng cho biết thang nằm ở đâu so với trục, tường, sàn hoặc khu vực kỹ thuật xung quanh. Trong khi đó, mặt đứng thể hiện chiều cao, số bậc, khoảng cách bậc, vị trí liên kết trên – dưới và mối quan hệ với cao độ sàn.
Một bản vẽ mặt đứng rõ ràng sẽ giúp đội thi công hiểu được chiều cao tổng thể của thang, cao độ bắt đầu, cao độ kết thúc, vị trí bậc thang và các điểm cần cố định vào kết cấu. Đây là cơ sở quan trọng để hạn chế tình trạng lắp đặt sai cao độ hoặc sai khoảng cách trong quá trình thi công.

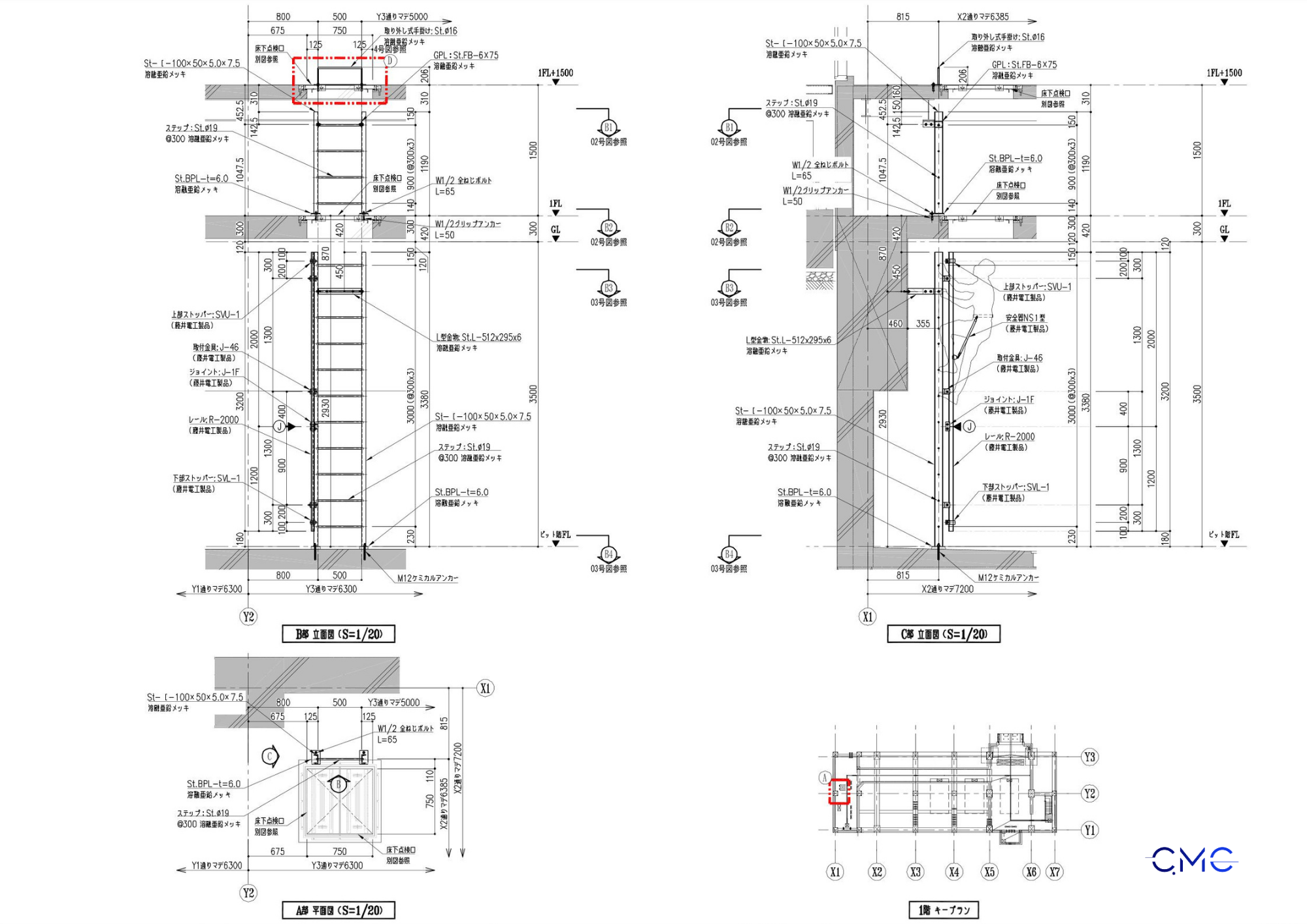

Chú thích: Bản vẽ mặt bằng và mặt đứng tổng thể thể hiện vị trí, cao độ và bố trí thang leo thép.
Cách bản vẽ thể hiện thang leo theo nhiều góc nhìn khác nhau. Phần mặt đứng cho thấy cấu tạo thang theo phương đứng, còn phần mặt bằng nhỏ bên dưới giúp xác định vị trí lắp đặt trong tổng thể công trình. Đây là cách trình bày rất cần thiết để đội thi công không chỉ nhìn thấy chi tiết, mà còn hiểu được vị trí của chi tiết đó trong không gian thực tế.
4. Mặt cắt – làm rõ cấu tạo liên kết và điều kiện lắp đặt
Nếu mặt bằng và mặt đứng giúp xác định vị trí, thì mặt cắt lại giúp giải thích cấu tạo kỹ thuật bên trong. Với hạng mục thang leo thép, mặt cắt thường thể hiện rõ cách thanh thép liên kết với bản mã, bulong, neo, tường, sàn bê tông hoặc kết cấu thép xung quanh.
Mặt cắt càng rõ, đội thi công càng dễ hiểu được thứ tự lắp đặt, chiều dày vật liệu, khoảng hở, vị trí hàn, vị trí khoan lỗ và phương án cố định. Đây cũng là phần giúp hạn chế tranh luận tại công trường vì mọi chi tiết đều đã được thể hiện cụ thể trên bản vẽ.

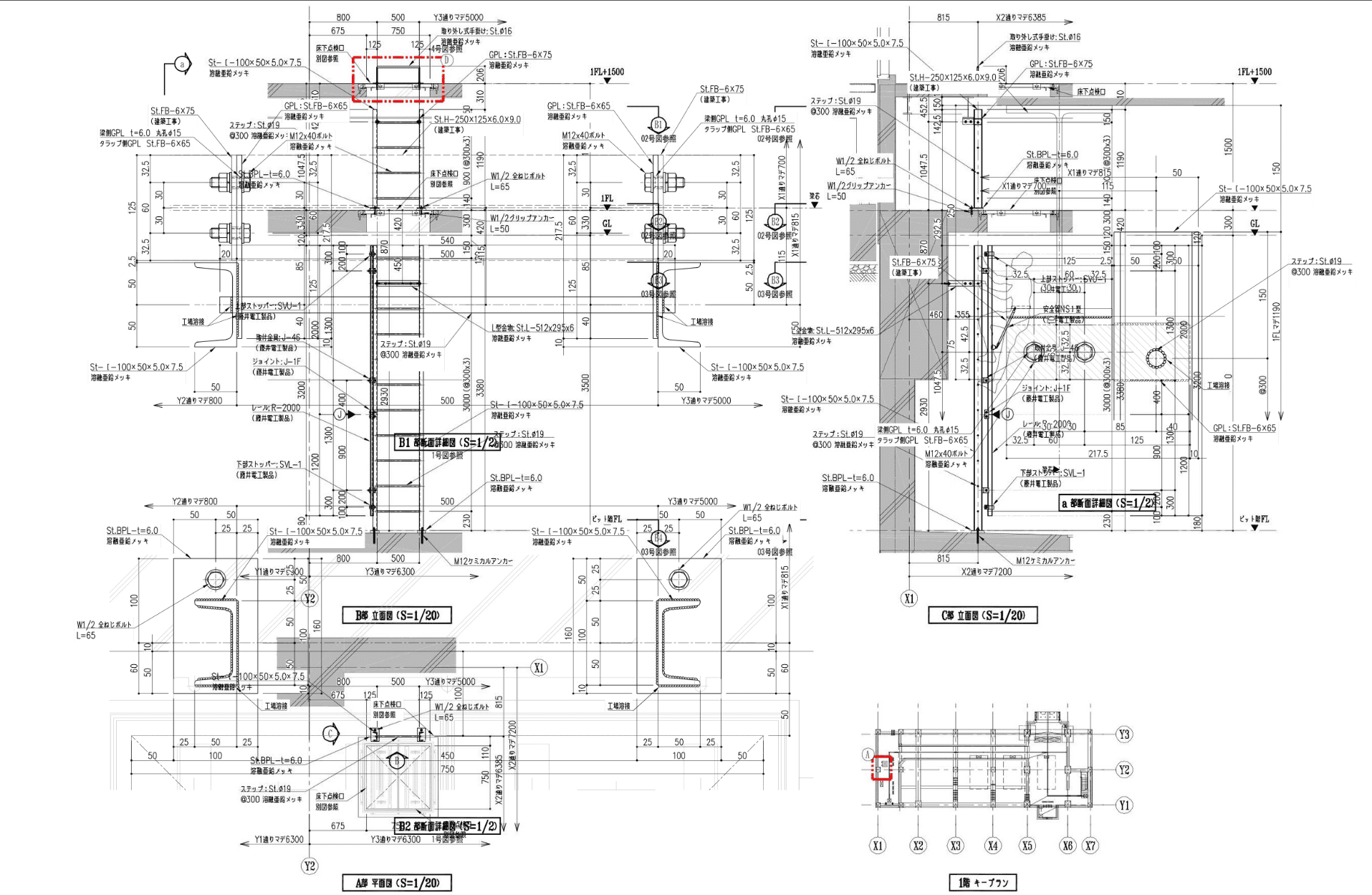

Chú thích: Bản vẽ mặt cắt và chi tiết liên kết thang leo thép với các cấu kiện xung quanh.
Các vị trí liên kết được thể hiện với nhiều thông số kỹ thuật như bản mã, bulong, thép bản, thép hình và các điểm neo giữ. Đây là dạng bản vẽ rất quan trọng trong giai đoạn chế tạo vì giúp xưởng sản xuất hiểu chính xác từng cấu kiện cần gia công.
5. Chi tiết bản mã, bulong và neo liên kết
Một trong những yếu tố quyết định độ chắc chắn của thang leo thép là hệ thống bản mã, bulong và neo liên kết. Đây là các chi tiết chịu trách nhiệm truyền lực từ thang vào kết cấu chính. Nếu vị trí liên kết không chính xác hoặc thiếu thông tin, quá trình lắp đặt có thể gặp nhiều khó khăn, thậm chí ảnh hưởng đến độ an toàn khi sử dụng.
Bản vẽ chi tiết cần thể hiện rõ kích thước bản mã, khoảng cách lỗ khoan, đường kính bulong, chiều dài neo, vị trí hàn, khoảng cách từ mép kết cấu và mối liên hệ giữa các cấu kiện. Khi những thông tin này được thể hiện đầy đủ, xưởng gia công có thể chế tạo chính xác hơn, còn đội thi công có thể lắp đặt nhanh hơn tại hiện trường.

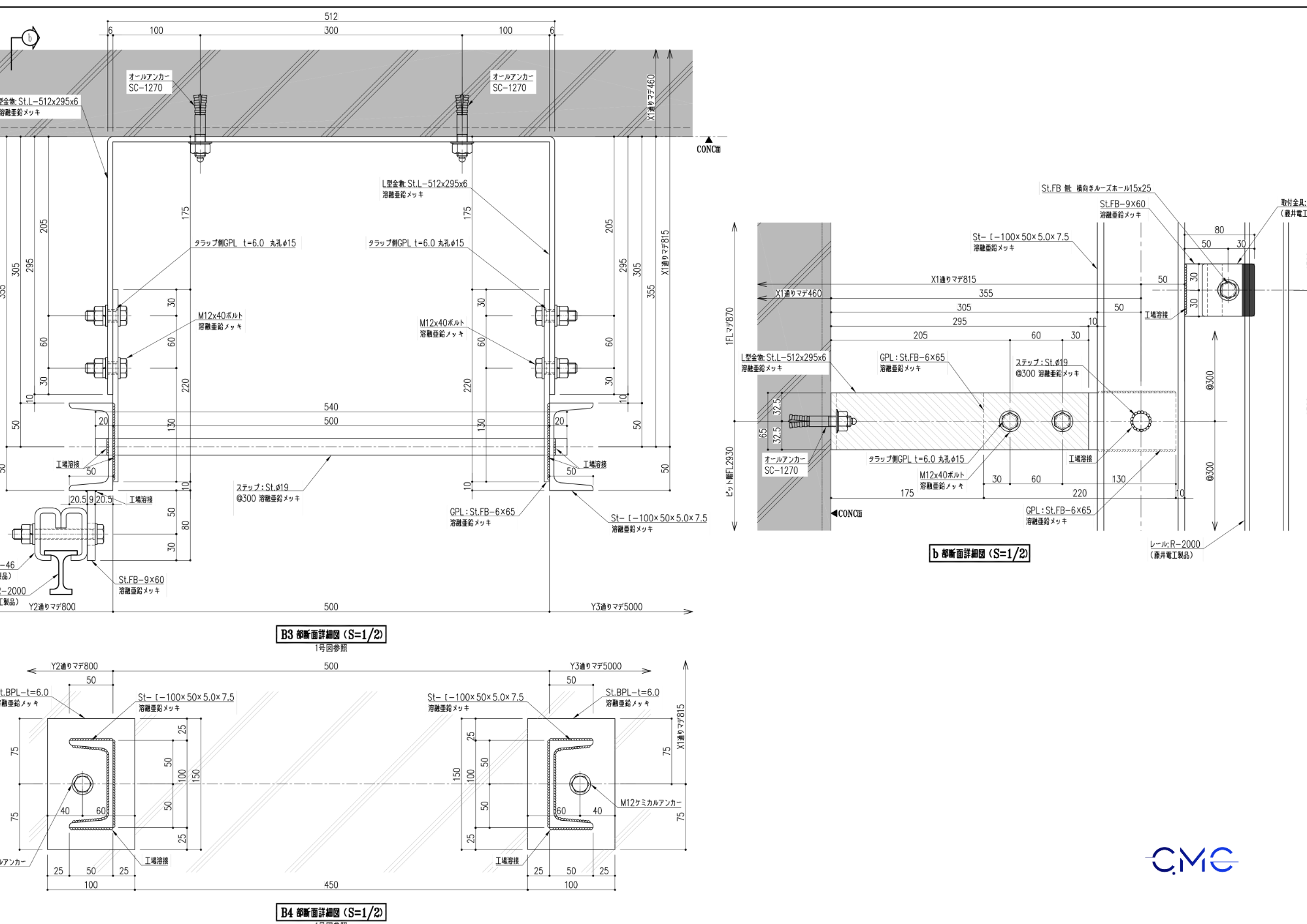

Chú thích: Chi tiết bản mã, bulong và liên kết cố định thang leo thép trong bản vẽ thi công.
Phù hợp để làm nổi bật phần chi tiết kỹ thuật của hạng mục. Đây là nhóm bản vẽ giúp người đọc thấy được mức độ chính xác cần thiết trong quá trình thiết kế bản vẽ chế tạo – thi công thang leo thép.
6. Chi tiết tay nắm, điểm mở và cấu kiện phụ trợ
Ngoài phần thân thang, một số hạng mục thang leo thép còn có thêm tay nắm hỗ trợ, chi tiết tháo rời hoặc cấu kiện phụ trợ để phục vụ quá trình sử dụng và bảo trì. Những chi tiết này tuy nhỏ nhưng cần được thể hiện rõ về kích thước, vị trí, bán kính bo góc, cách cố định và cao độ lắp đặt.
Nếu thiếu bản vẽ chi tiết, các cấu kiện phụ trợ rất dễ bị gia công sai hình dạng hoặc lắp đặt không đúng vị trí. Điều này có thể làm giảm tính thuận tiện khi sử dụng và gây mất đồng bộ với tổng thể công trình.

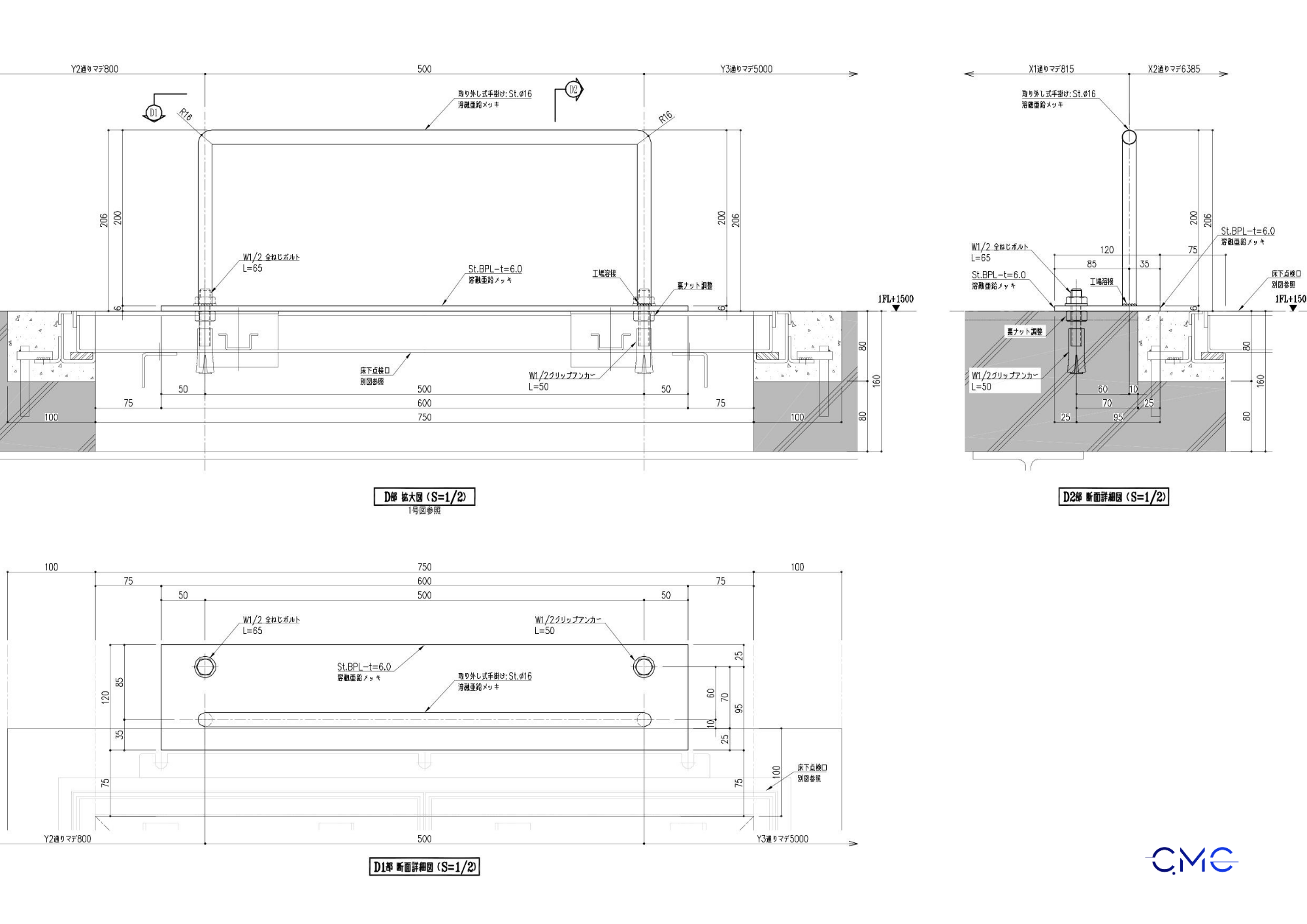

Chú thích ảnh: Bản vẽ chi tiết tay nắm và cấu kiện phụ trợ trong hệ thang leo thép.
Thể hiện rõ các chi tiết nhỏ nhưng rất quan trọng trong quá trình sử dụng thực tế. Đây cũng là điểm cho thấy bản vẽ không chỉ phục vụ gia công, mà còn hướng đến tính an toàn và thuận tiện khi vận hành.
7. Kiểm soát chi tiết thi công tại vị trí giao tiếp với kết cấu
Trong nhiều công trình, thang leo thép không đứng độc lập mà thường liên kết trực tiếp với tường bê tông, sàn, dầm, khung thép hoặc các chi tiết kỹ thuật khác. Vì vậy, những vị trí giao tiếp giữa thang và kết cấu xung quanh cần được kiểm soát rất kỹ.
Bản vẽ cần làm rõ khoảng cách từ thang đến tường, vị trí neo vào bê tông, chiều cao so với sàn, điều kiện lắp đặt tại miệng sàn, khu vực mở kỹ thuật hoặc vị trí có cấu kiện chồng lấn. Đây là phần thường phát sinh sai sót nếu bản vẽ không đủ chi tiết.

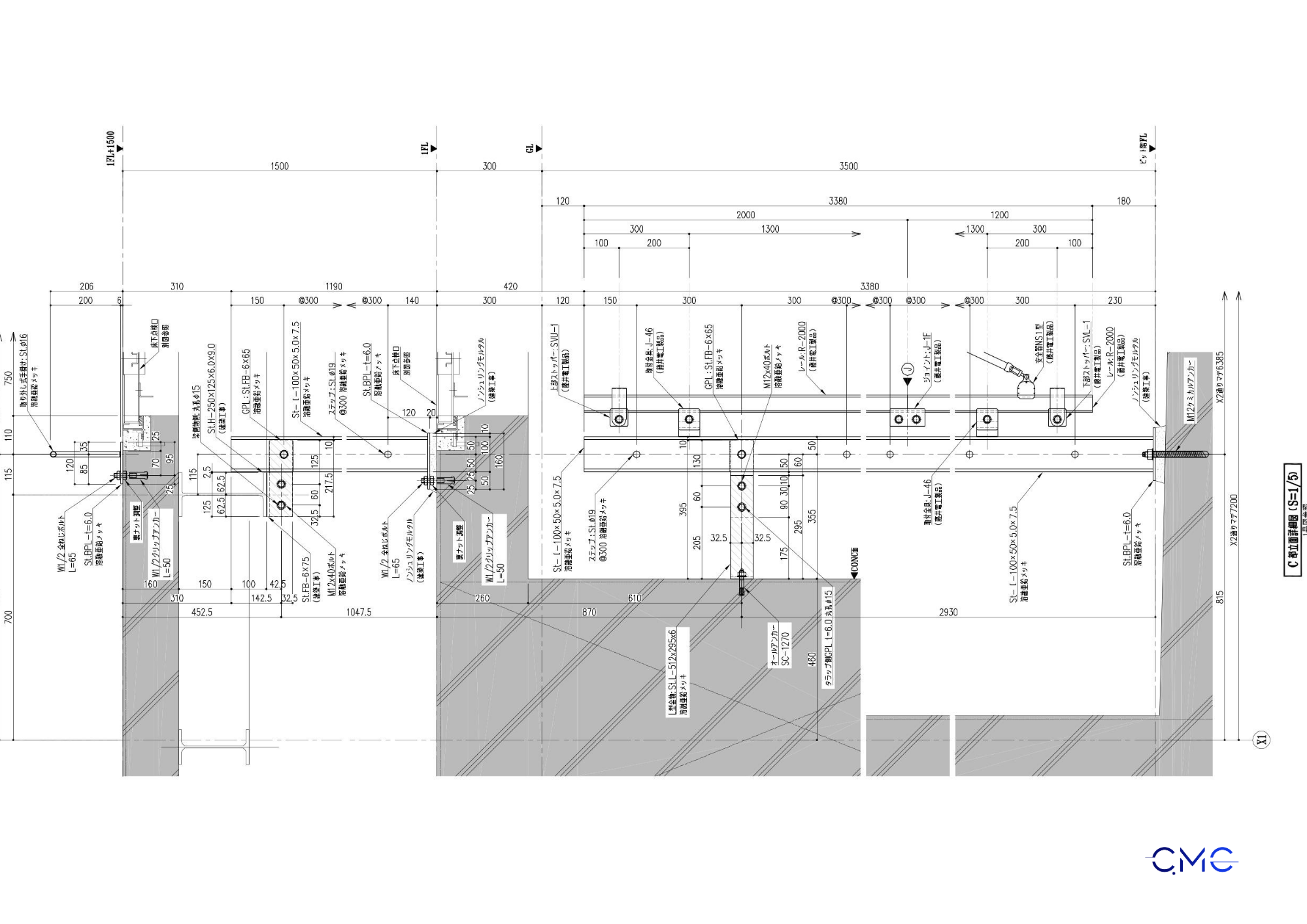

Chú thích: Bản vẽ chi tiết vị trí liên kết thang leo thép với kết cấu bê tông và khu vực kỹ thuật.
Thể hiện rõ sự phối hợp giữa thang leo, bản mã, neo liên kết và kết cấu hiện trạng. Đây là loại chi tiết giúp đội thi công dễ hình dung điều kiện lắp đặt trước khi ra công trường.
8. Giá trị của bản vẽ chế tạo – thi công thang leo thép chuyên nghiệp
Một bộ bản vẽ chế tạo – thi công thang leo thép chuyên nghiệp mang lại nhiều giá trị thiết thực cho dự án. Trước hết, bản vẽ giúp thống nhất thông tin giữa đơn vị thiết kế, xưởng gia công và đội lắp đặt. Tiếp theo, bản vẽ giúp giảm sai sót trong quá trình sản xuất, hạn chế việc phải cắt sửa hoặc điều chỉnh tại công trường.
Ngoài ra, bản vẽ chi tiết còn hỗ trợ kiểm soát vật liệu, khối lượng, quy cách hoàn thiện và chất lượng liên kết. Với các hạng mục thép yêu cầu độ bền và tính an toàn cao, việc đầu tư vào bản vẽ ngay từ đầu là giải pháp giúp tiết kiệm thời gian, chi phí và công sức trong toàn bộ quá trình triển khai.
Đối với CMC Architects Việt Nam, mỗi bản vẽ không chỉ là tài liệu kỹ thuật, mà còn là cầu nối giữa ý tưởng thiết kế và thi công thực tế. Một bản vẽ tốt cần giúp người đọc hiểu đúng, làm đúng và kiểm tra đúng.
9. CMC Architects Việt Nam – Đơn vị thiết kế bản vẽ kỹ thuật cho hạng mục thép
CMC Architects Việt Nam tập trung vào lĩnh vực thiết kế bản vẽ kỹ thuật, bản vẽ thi công, bản vẽ chế tạo và triển khai hồ sơ bằng AutoCAD 2D cho các hạng mục thép, kim loại kiến trúc và chi tiết công trình.
Các hạng mục thường được triển khai bao gồm lan can thép, tay vịn, cầu thang thép, thang leo, khung thép, panel, louver, khung cửa và nhiều chi tiết kim loại khác. Với mỗi dự án, CMC Architects Việt Nam luôn hướng đến sự rõ ràng, chính xác và dễ ứng dụng trong thực tế thi công.
Điểm mạnh của CMC Architects Việt Nam nằm ở cách tổ chức bản vẽ có hệ thống, thể hiện đầy đủ mặt bằng, mặt đứng, mặt cắt và chi tiết liên kết. Nhờ đó, hồ sơ không chỉ đẹp về trình bày mà còn có giá trị sử dụng cao trong quá trình gia công, lắp đặt và nghiệm thu.
Kết luận
Thang leo thép là hạng mục kỹ thuật quan trọng trong nhiều công trình công nghiệp và dân dụng. Để thi công đúng, an toàn và tiết kiệm thời gian, bộ bản vẽ chế tạo – thi công cần được triển khai đầy đủ, rõ ràng và chính xác ngay từ đầu.
Thông qua bộ bản vẽ thang leo thép này, CMC Architects Việt Nam tiếp tục thể hiện tinh thần làm việc chuyên nghiệp: chú trọng chi tiết, kiểm soát kỹ thuật và hỗ trợ tối đa cho quá trình thi công thực tế.
