Trong một dự án xây dựng, đặc biệt là các hạng mục liên quan đến thép, kim loại kiến trúc, lan can, cầu thang, tay vịn, lam chắn nắng, khung thép hoặc chi tiết trang trí kim loại, sự phối hợp giữa các bên đóng vai trò vô cùng quan trọng.
Một ý tưởng kiến trúc đẹp chưa đủ để trở thành sản phẩm hoàn thiện nếu thiếu sự tính toán kỹ thuật chính xác. Một bản vẽ kỹ thuật tốt cũng khó đạt hiệu quả nếu không phù hợp với năng lực gia công thực tế của xưởng sản xuất. Và một xưởng sản xuất chuyên nghiệp vẫn có thể gặp khó khăn nếu thông tin từ kiến trúc sư và kỹ sư chưa rõ ràng ngay từ đầu.
Vì vậy, để hạng mục thép được triển khai hiệu quả, đúng thiết kế, đúng kỹ thuật và hạn chế chi phí phát sinh, cần có một quy trình phối hợp chặt chẽ giữa kiến trúc sư, kỹ sư và xưởng sản xuất thép.
Vì sao cần phối hợp chặt chẽ trong hạng mục thép?
Hạng mục thép thường đòi hỏi độ chính xác cao từ bản vẽ đến sản xuất và lắp đặt. Chỉ một sai lệch nhỏ về kích thước, vị trí liên kết, cao độ hoặc phương án cố định cũng có thể dẫn đến việc phải cắt sửa, gia công lại hoặc điều chỉnh trực tiếp tại công trường.
Trong thực tế, nhiều vấn đề phát sinh không đến từ năng lực thi công, mà đến từ việc các bên chưa có sự thống nhất đầy đủ trước khi triển khai. Kiến trúc sư tập trung vào ý tưởng và thẩm mỹ. Kỹ sư quan tâm đến tính khả thi, kết cấu và thông số kỹ thuật. Xưởng sản xuất lại cần bản vẽ rõ ràng, kích thước chính xác và phương án gia công phù hợp với máy móc, vật liệu và quy trình sản xuất.
Khi ba bên không cùng nhìn về một hướng, dự án rất dễ gặp phải các vấn đề như:
- Bản vẽ thiết kế đẹp nhưng khó sản xuất thực tế.
- Chi tiết kỹ thuật chưa rõ ràng, gây hiểu nhầm khi gia công.
- Vật liệu hoặc phương án liên kết chưa phù hợp với điều kiện công trường.
- Xưởng sản xuất phải hỏi lại nhiều lần, làm chậm tiến độ.
- Khi lắp đặt mới phát hiện sai lệch, dẫn đến phát sinh chi phí.
Ngược lại, khi có quy trình phối hợp rõ ràng, mọi thông tin được kiểm soát ngay từ đầu. Điều này giúp dự án tiết kiệm thời gian, giảm rủi ro và nâng cao chất lượng hoàn thiện.
Vai trò của kiến trúc sư trong quy trình phối hợp
Kiến trúc sư là người định hình ý tưởng, thẩm mỹ và ngôn ngữ thiết kế của công trình. Đối với hạng mục thép và kim loại kiến trúc, kiến trúc sư cần truyền đạt rõ yêu cầu về hình dáng, tỷ lệ, màu sắc, vật liệu hoàn thiện và cảm giác tổng thể mà công trình muốn đạt được.
Tuy nhiên, để ý tưởng có thể đi vào thực tế, kiến trúc sư cũng cần phối hợp với kỹ sư và xưởng sản xuất để kiểm tra tính khả thi của thiết kế. Một chi tiết đẹp trên phối cảnh có thể cần điều chỉnh về cấu tạo, độ dày vật liệu, phương án hàn, bắt vít hoặc lắp ghép để phù hợp với quá trình thi công.
Sự phối hợp tốt giúp giữ được tinh thần thiết kế ban đầu, đồng thời đảm bảo sản phẩm có thể được gia công và lắp đặt hiệu quả.
Vai trò của kỹ sư trong việc chuyển hóa ý tưởng thành bản vẽ kỹ thuật
Nếu kiến trúc sư là người tạo ra ý tưởng, thì kỹ sư là người biến ý tưởng đó thành giải pháp kỹ thuật rõ ràng và có thể triển khai.
Kỹ sư cần phân tích bản vẽ thiết kế, kiểm tra kích thước, đánh giá phương án liên kết, lựa chọn cấu tạo phù hợp và triển khai bản vẽ chi tiết cho sản xuất. Đây là giai đoạn rất quan trọng, bởi bản vẽ kỹ thuật chính là cầu nối giữa thiết kế và xưởng sản xuất.
Một bộ bản vẽ tốt cần thể hiện đầy đủ:
- Kích thước tổng thể và kích thước chi tiết.
- Vị trí liên kết, bản mã, bulong, mối hàn.
- Quy cách vật liệu và độ dày thép.
- Cao độ, vị trí lắp đặt và phương án cố định.
- Chi tiết gia công, cắt, uốn, khoan, hàn.
- Ghi chú kỹ thuật cần thiết cho sản xuất và thi công.
Khi bản vẽ càng rõ ràng, xưởng sản xuất càng dễ hiểu đúng và làm đúng. Đây là yếu tố quan trọng giúp hạn chế sai sót, giảm thời gian trao đổi lại và tránh phát sinh chi phí không cần thiết.
Vai trò của xưởng sản xuất thép trong quá trình triển khai
Xưởng sản xuất là nơi biến bản vẽ thành sản phẩm thực tế. Vì vậy, xưởng không chỉ là đơn vị gia công, mà còn là bên có nhiều kinh nghiệm thực tiễn về vật liệu, máy móc, phương pháp sản xuất và khả năng lắp ráp.
Trong quá trình phối hợp, xưởng sản xuất cần kiểm tra bản vẽ trước khi gia công, phản hồi những điểm chưa rõ hoặc chưa phù hợp với thực tế sản xuất. Ví dụ, một chi tiết có thể cần điều chỉnh để dễ hàn hơn, dễ vận chuyển hơn hoặc thuận lợi hơn khi lắp đặt tại công trường.
Nếu xưởng sản xuất được tham gia vào quá trình trao đổi kỹ thuật từ sớm, nhiều vấn đề có thể được phát hiện và xử lý trước khi sản xuất hàng loạt. Điều này giúp giảm nguy cơ làm lại, tránh lãng phí vật tư và kiểm soát tiến độ tốt hơn.

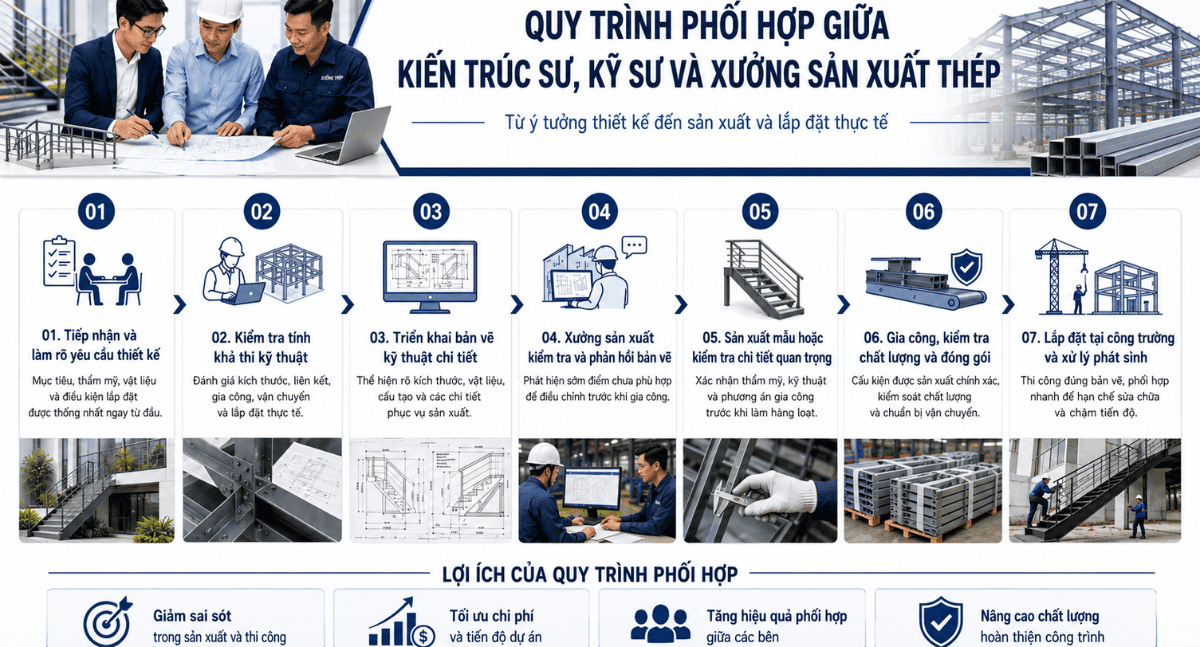

Quy trình phối hợp hiệu quả giữa kiến trúc sư, kỹ sư và xưởng sản xuất thép
1. Tiếp nhận và làm rõ yêu cầu thiết kế
Quy trình nên bắt đầu bằng việc tiếp nhận đầy đủ hồ sơ thiết kế, bản vẽ kiến trúc, bản vẽ kết cấu, phối cảnh, thông số vật liệu và yêu cầu kỹ thuật liên quan.
Ở bước này, các bên cần làm rõ mục tiêu của hạng mục thép: sản phẩm dùng cho vị trí nào, yêu cầu thẩm mỹ ra sao, điều kiện lắp đặt như thế nào, có yêu cầu đặc biệt về vật liệu, màu sắc, bề mặt hoàn thiện hay không.
Việc làm rõ ngay từ đầu giúp tránh tình trạng hiểu sai ý tưởng thiết kế hoặc phải điều chỉnh nhiều lần ở các bước sau.
2. Kiểm tra tính khả thi kỹ thuật
Sau khi nắm được yêu cầu thiết kế, kỹ sư cần phối hợp với xưởng sản xuất để đánh giá tính khả thi của phương án. Đây là bước quan trọng để đảm bảo thiết kế không chỉ đẹp trên bản vẽ mà còn có thể gia công, vận chuyển và lắp đặt thực tế.
Các yếu tố cần kiểm tra bao gồm kích thước cấu kiện, vị trí liên kết, khả năng chịu lực, độ ổn định, phương pháp gia công, phương án lắp ráp và điều kiện thi công tại công trường.
Nếu phát hiện chi tiết chưa phù hợp, các bên cần trao đổi sớm để đưa ra phương án điều chỉnh hợp lý mà vẫn giữ được tinh thần thiết kế ban đầu.
3. Triển khai bản vẽ kỹ thuật chi tiết
Sau khi phương án được thống nhất, kỹ sư tiến hành triển khai bản vẽ kỹ thuật chi tiết. Đây là bộ hồ sơ quan trọng để xưởng sản xuất sử dụng trong quá trình gia công và đội thi công sử dụng khi lắp đặt.
Bản vẽ cần rõ ràng, đồng bộ và dễ đọc. Các thông tin kỹ thuật cần được thể hiện đầy đủ, tránh để xưởng sản xuất phải suy đoán hoặc tự xử lý theo kinh nghiệm cá nhân.
Một bản vẽ chi tiết tốt không chỉ giúp sản xuất chính xác hơn, mà còn giúp các bên phối hợp hiệu quả hơn trong quá trình kiểm tra, nghiệm thu và bàn giao.
4. Xưởng sản xuất kiểm tra và phản hồi bản vẽ
Trước khi gia công, xưởng sản xuất cần kiểm tra lại bản vẽ để xác nhận tính đầy đủ và khả năng sản xuất. Nếu có điểm chưa rõ, cần phản hồi ngay cho kỹ sư để được giải thích hoặc điều chỉnh.
Bước này giúp hạn chế sai sót trước khi đưa vật liệu vào sản xuất. Việc xử lý vấn đề trên bản vẽ luôn tiết kiệm hơn rất nhiều so với xử lý lỗi sau khi đã gia công hoặc đưa ra công trường.
5. Sản xuất mẫu hoặc kiểm tra chi tiết quan trọng
Đối với những hạng mục thép có độ phức tạp cao, chi tiết đặc biệt hoặc yêu cầu thẩm mỹ cao, việc sản xuất mẫu hoặc kiểm tra trước một phần chi tiết là rất cần thiết.
Mẫu thử giúp kiến trúc sư đánh giá thẩm mỹ, kỹ sư kiểm tra kỹ thuật và xưởng sản xuất xác nhận phương án gia công. Nhờ đó, các bên có thể thống nhất trước khi sản xuất hàng loạt.
Đây là cách làm chuyên nghiệp giúp giảm rủi ro và đảm bảo chất lượng hoàn thiện.
6. Gia công, kiểm tra chất lượng và đóng gói
Trong quá trình sản xuất, xưởng cần gia công theo đúng bản vẽ đã được phê duyệt. Đồng thời, cần kiểm tra chất lượng từng công đoạn như cắt, hàn, khoan, mài, xử lý bề mặt và sơn hoàn thiện.
Kỹ sư hoặc đơn vị quản lý kỹ thuật có thể phối hợp kiểm tra các chi tiết quan trọng để đảm bảo sản phẩm đúng kích thước, đúng vật liệu và đúng yêu cầu kỹ thuật.
Sau khi hoàn thiện, cấu kiện cần được đóng gói, đánh mã, phân loại rõ ràng để thuận tiện cho vận chuyển và lắp đặt tại công trường.
7. Lắp đặt tại công trường và xử lý phát sinh
Khi sản phẩm được đưa ra công trường, đội thi công cần lắp đặt theo đúng bản vẽ và chỉ dẫn kỹ thuật. Trong quá trình này, kỹ sư nên phối hợp kiểm tra để đảm bảo cấu kiện được đặt đúng vị trí, đúng cao độ và đúng phương án liên kết.
Nếu có phát sinh từ điều kiện thực tế công trường, các bên cần trao đổi nhanh chóng, rõ ràng và có phương án xử lý thống nhất. Việc phối hợp tốt ở giai đoạn này giúp hạn chế sửa chữa, tránh ảnh hưởng đến tiến độ chung của dự án.
Lợi ích của quy trình phối hợp chuyên nghiệp
Một quy trình phối hợp hiệu quả giữa kiến trúc sư, kỹ sư và xưởng sản xuất thép mang lại nhiều lợi ích thiết thực cho dự án.
Trước hết, quy trình này giúp giảm sai sót trong sản xuất và thi công. Khi thông tin được truyền đạt rõ ràng, xưởng sản xuất hiểu đúng yêu cầu và đội thi công có cơ sở để lắp đặt chính xác hơn.
Thứ hai, quy trình phối hợp giúp tiết kiệm thời gian. Thay vì phải hỏi lại nhiều lần hoặc xử lý lỗi sau khi gia công, các vấn đề được phát hiện và giải quyết sớm ngay từ giai đoạn bản vẽ.
Thứ ba, việc phối hợp chặt chẽ giúp kiểm soát chi phí tốt hơn. Dự án có thể hạn chế tình trạng làm lại, đặt thêm vật tư, kéo dài nhân công hoặc phát sinh chi phí sửa chữa tại công trường.
Cuối cùng, quy trình này giúp nâng cao chất lượng hoàn thiện. Khi kiến trúc sư, kỹ sư và xưởng sản xuất cùng làm việc trên một hệ thống thông tin rõ ràng, sản phẩm cuối cùng sẽ vừa đảm bảo thẩm mỹ, vừa đáp ứng yêu cầu kỹ thuật và thi công thực tế.
CMC Architects Việt Nam đồng hành trong quy trình triển khai bản vẽ kỹ thuật
Tại CMC Architects Việt Nam, chúng tôi hiểu rằng một hạng mục thép chất lượng không chỉ đến từ vật liệu tốt hay tay nghề thi công, mà còn đến từ quy trình phối hợp kỹ thuật bài bản ngay từ đầu.
CMC Architects Việt Nam hỗ trợ triển khai bản vẽ kỹ thuật, bản vẽ chi tiết, BIM và phối hợp hồ sơ cho các hạng mục thép – kim loại kiến trúc như lan can, cầu thang, tay vịn, lam chắn nắng, khung thép, tấm ốp kim loại và các chi tiết kiến trúc phức tạp.
Chúng tôi tập trung vào việc tạo ra các bộ bản vẽ rõ ràng, chính xác, dễ sử dụng cho sản xuất và thi công. Mục tiêu không chỉ là hoàn thành hồ sơ, mà là giúp khách hàng giảm rủi ro, tối ưu chi phí, kiểm soát tiến độ và nâng cao chất lượng công trình.
Kết luận
Trong xây dựng, đặc biệt là hạng mục thép, sự phối hợp giữa kiến trúc sư, kỹ sư và xưởng sản xuất không nên diễn ra rời rạc. Một quy trình phối hợp rõ ràng sẽ giúp ý tưởng thiết kế được chuyển hóa thành sản phẩm thực tế một cách chính xác, hiệu quả và chuyên nghiệp.
