Bạn đã bao giờ gặp cảnh này chưa?

Bản vẽ thì “đẹp như mơ”, ra xưởng cắt thép mới phát hiện lệch lỗ, sai cao độ, không ăn bu lông
Đem ra công trường lắp thử thì không khớp, phải hàn cắt chỉnh sửa tại chỗ
Tiến độ bị kéo, chi phí đội, chất lượng mối nối không còn như thiết kế ban đầu

Trong công trình thép, một sai số nhỏ có thể tạo ra hậu quả lớn. Và tin vui là: hầu hết sai số “đau ví” đều có thể loại bỏ trước khi sản xuất nếu bạn áp dụng đúng một thứ: mô hình hoá (3D/BIM) + checklist kiểm tra.

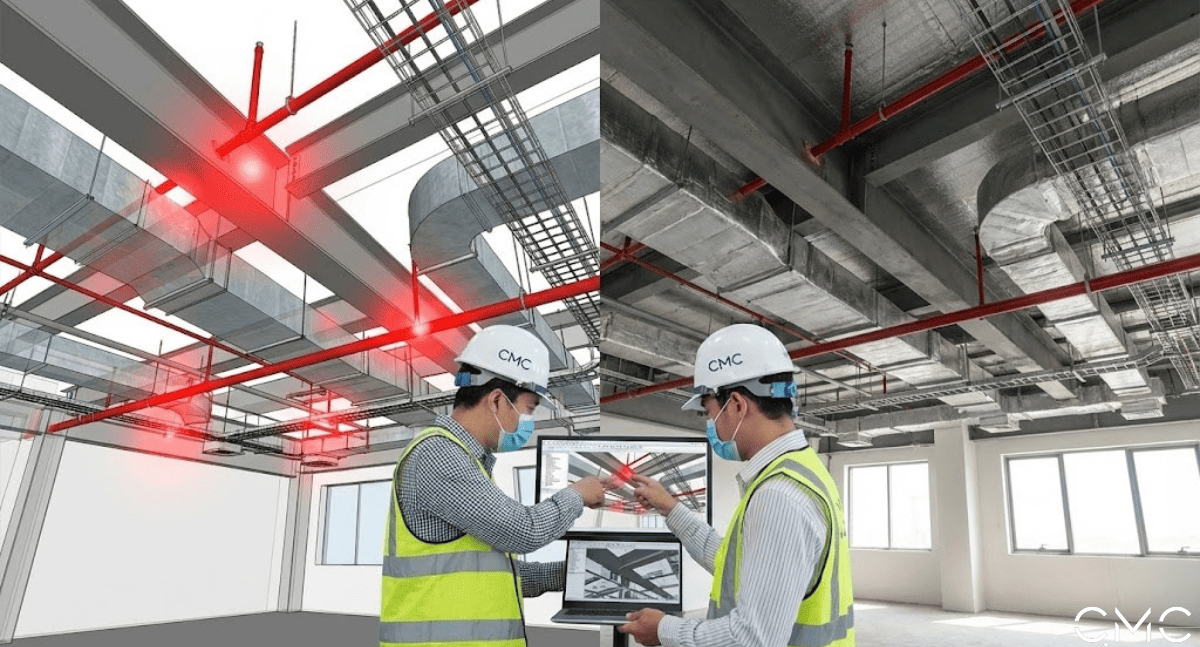

Thiết kế công trình thép khớp 100%

Bài viết này CMC Architects chia sẻ cách để thiết kế công trình thép “khớp 100%” trên thực tế, và cung cấp Checklist kiểm tra trước khi đưa bản vẽ xuống xưởng thứ mà nhiều dự án chỉ nhận ra giá trị khi đã… trễ.

👉 Bạn đang làm công trình thép dạng nào?

A. Nhà xưởng/khung thép tiền chế
B. Nhà phố/cải tạo nâng tầng bằng thép
C. Canopy, mái kính, cầu thang, sàn thép
Comment A/B/C để mình gợi ý checklist ưu tiên theo loại công trình của bạn nhé!

Vì sao “khớp 100%” là mục tiêu sống còn của công trình thép?

Khác với bê tông cốt thép có thể “co giãn” bằng trát, bù vữa, chỉnh cốt…, cấu kiện thép thường:

gia công sẵn tại xưởng
lắp ghép tại công trường
phụ thuộc lớn vào độ chính xác của mô hình và shop drawing

Nói thẳng:
Nếu sai từ khâu mô hình hoá → sai luôn từ xưởng → ra công trường chỉ còn cách “chữa cháy”.

Mà “chữa cháy” trong thép thường đi kèm:

hàn cắt tại chỗ → giảm thẩm mỹ, tăng rủi ro kỹ thuật
kéo dài tiến độ → tăng chi phí nhân công, máy móc
sửa tới sửa lui → mất kiểm soát chất lượng lắp dựng

Mô hình hoá (3D/BIM) giúp gì để thép “ăn khớp” khi lắp?

Mô hình 3D/BIM giúp gì để thép ăn khớp khi lắp

1) Thấy trước xung đột (clash) trước khi cắt 1 miếng thép

Mô hình 3D cho bạn nhìn thấy:

dầm giao cột có vướng bu lông không
bản mã có đủ khoảng thao tác siết không
lỗ bu lông có trùng với lỗ của cấu kiện liên kết không
xung đột với MEP: ống gió, ống nước, thang máng cáp…

2) Kiểm soát “tolerances” và logic lắp dựng

Không chỉ “đúng kích thước”, mô hình còn giúp kiểm soát:

thứ tự lắp (erection sequence)
điểm cẩu, điểm treo
khoảng hở lắp đặt, khoảng thao tác dụng cụ
khe co giãn, khe lún (nếu có)

3) Bóc tách khối lượng chính xác, giảm phát sinh

Khi mô hình hoá đúng, bạn bóc được:

thép hình, thép tấm, bản mã
số lượng bu lông, long đen
chiều dài đường hàn, sơn/mạ
→ giúp dự toán rõ, hạn chế phát sinh.

Checklist kiểm tra trước khi sản xuất (CMCA gợi ý)

Bạn có thể copy checklist này đưa cho đội thiết kế/nhà thầu/xưởng để “soát” trước khi phát hành bản vẽ gia công.

A. Kiểm tra dữ liệu đầu vào (Input) – Sai từ đây là sai cả dự án

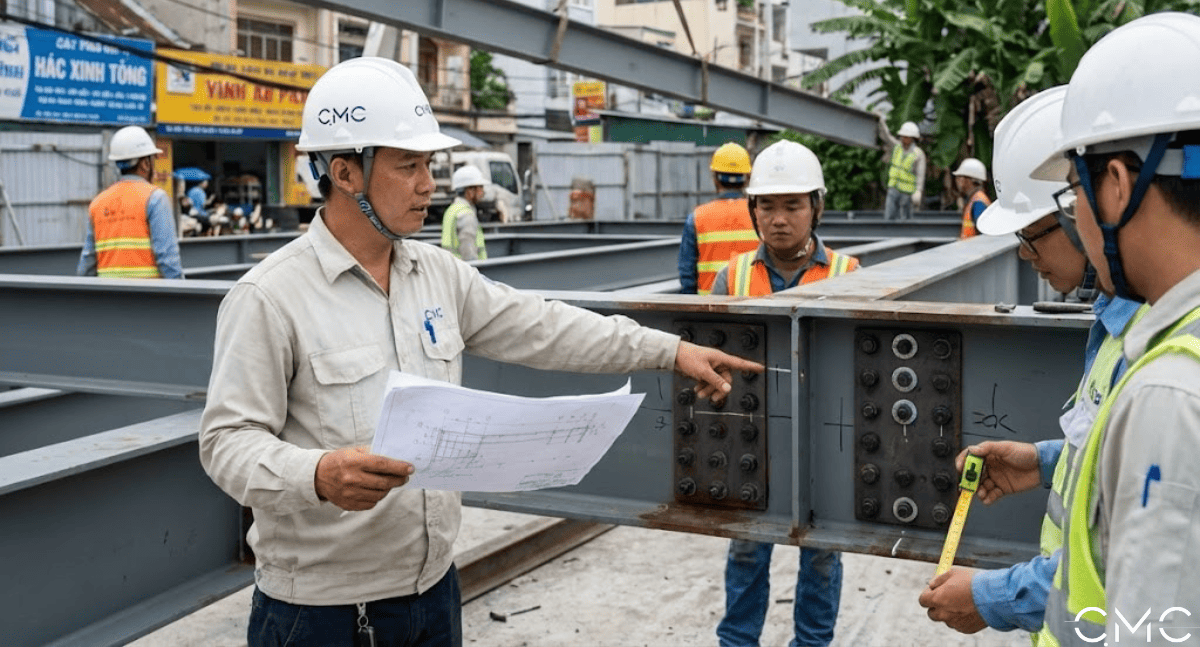

CMC Architects checklist kiểm tra trước khi sản xuất

Đã chốt hệ trục, cao độ chuẩn (±0.000) và mốc tham chiếu
Đã xác nhận kích thước hiện trạng (đặc biệt với công trình cải tạo)
Thông số tải trọng và tiêu chuẩn áp dụng đã thống nhất (TCVN/Eurocode/…)
Thống nhất phạm vi: kết cấu thép gồm những hạng mục nào (khung, mái, sàn, cầu thang, lan can…)
Đã có bản vẽ/điểm đấu nối với phần bê tông, tường, nền… (interface)

✅ Gợi ý thực tế: Với cải tạo, nên đo lại hiện trạng bằng laser/scan nếu có điều kiện. Thép “khó nhân nhượng” với sai số hiện trạng.

B. Kiểm tra mô hình 3D (Model) – “Đúng hình” chưa đủ, phải “đúng lắp”

Tất cả cấu kiện có mã cấu kiện (mark) rõ ràng, không trùng lặp
Kiểm tra phương dầm/cột đúng (xoay tiết diện, hướng bản bụng/bản cánh)
Kiểm tra cao độ đầu dầm, đáy dầm, mặt sàn thép, độ dốc mái
Kiểm tra khoảng hở lắp đặt: đủ không gian thao tác siết bu lông, dụng cụ
Kiểm tra khe hở chống va chạm với: tường, kính, trần, MEP
Đã chạy clash detection giữa kết cấu thép và MEP/kiến trúc
Kiểm tra logic lắp dựng: cấu kiện có thể đưa vào vị trí lắp hay bị “kẹt” không

👉 Câu hỏi nhanh: Bạn đang dùng mô hình hoá bằng Tekla/Revit hay dựng 3D theo kiểu riêng? Mỗi nền tảng sẽ có checklist xuất bản vẽ khác nhau.

C. Kiểm tra liên kết (Connections) – Nơi 80% lỗi “không khớp” xảy ra

Loại liên kết đã thống nhất: bulông/hàn/kết hợp
Bản mã đủ chiều dày, đủ diện tích tựa, đúng mác thép
Lỗ bu lông đúng đường kính, đúng tiêu chuẩn (khoan thường/khoan oval nếu cần)
Khoảng cách mép lỗ (edge distance) và khoảng cách lỗ (pitch/gauge) đạt yêu cầu
Số lượng bu lông, cấp bền bu lông, chiều dài bu lông phù hợp
Có xét đến lắp bu lông thực tế: có “vướng” để đưa bu lông vào không?
Kiểm tra mối hàn: chiều dài, kích thước, vị trí có dễ thi công không
Kiểm tra vị trí/chiều dài gân tăng cứng, sườn cứng, stiffener

✅ Mẹo “đúng ngay từ đầu”: Luôn kiểm tra “đường đi của bu lông” và vị trí đặt cờ lê/siết lực. Nhiều liên kết đúng tính toán nhưng… không thể siết được ngoài công trường.

D. Kiểm tra giao diện với kiến trúc (Architectural Interface)

Khe hở lắp kính/ốp/vách đúng (đặc biệt canopy, mặt dựng, mái kính)
Cao độ hoàn thiện: sàn, bậc thang, cửa đi không bị “lệch cốt”
Tấm che, nẹp, chỉ, đèn hắt có chừa không gian lắp đặt
Đã chốt vị trí bắt tay vịn/lan can theo tiêu chuẩn an toàn
Kiểm tra chống nước: điểm giao mái – tường – máng xối – tôn/ kính

E. Kiểm tra interface với MEP (điện – nước – điều hoà)

Thang máng cáp, ống gió, ống nước không đâm vào dầm/cột
Vị trí lỗ chờ (openings) được thống nhất và thể hiện rõ trên mô hình
Có phương án treo đỡ MEP vào kết cấu thép (hanger, unistrut…)
Đã chốt vị trí đèn, camera, sprinkler (tránh “đụng” xà gồ, kèo)

F. Kiểm tra xuất shop drawing & BOM (bản vẽ gia công và danh mục vật tư)

Bản vẽ gia công có đủ: kích thước, dung sai, ký hiệu hàn, ký hiệu lỗ
BOM/NC list xuất ra không bị thiếu cấu kiện, thiếu bản mã, thiếu bu lông
Mỗi cấu kiện có: mã, chiều dài, góc cắt, số lượng lỗ, vị trí lỗ
Bản vẽ có ghi rõ mác thép, tiêu chuẩn sơn/mạ
Có bản vẽ lắp dựng (GA/Erection drawing) đi kèm

✅ Gợi ý: Nên có bước “soát chéo” giữa team thiết kế – team xưởng – team lắp dựng trước khi phát hành IFC (Issued For Construction).

G. Checklist “thực chiến” trước khi cắt thép (Final Gate)

Duyệt mô hình 3D + shop drawing phiên bản cuối (revision control)
Chốt thứ tự lắp dựng, phương án cẩu, phương án vận chuyển
Xác nhận điều kiện công trường: đường vào, bãi tập kết, vị trí cẩu
Thống nhất tiêu chuẩn nghiệm thu: bu lông lực siết, kiểm tra mối hàn, sơn/mạ
Dự phòng dung sai cho hiện trạng (đặc biệt công trình cải tạo)

Ví dụ thực tế: Vì sao “mô hình hoá + checklist” tiết kiệm tiền thật?

Case (mô phỏng): Một canopy thép kính ở mặt tiền nhà phố.

Nếu chỉ dùng 2D, xưởng cắt thép theo kích thước “lý thuyết”.
Ra công trường lắp mới phát hiện: tường hiện trạng lệch, cao độ không phẳng → canopy bị “vênh”.
Giải pháp chữa cháy: cắt hàn chỉnh tại chỗ, làm lại bản mã → vừa xấu vừa tốn.

Nếu có mô hình hoá + kiểm tra trước sản xuất:
