Dịch Vụ CAD 2D & Quy Trình Chuyển Đổi CAD sang BIM

Trong thời đại chuyển đổi số mạnh mẽ, các doanh nghiệp trong lĩnh vực xây dựng – kiến trúc – quản lý cơ sở vật chất đều phải chạy đua để tối ưu quy trình và nâng cao hiệu quả vận hành. Và ở trung tâm của quá trình này chính là dịch vụ CAD 2D và chuyển đổi CAD sang BIM – những giải pháp tưởng như kỹ thuật nhưng lại tạo ra giá trị vô cùng lớn cho toàn bộ vòng đời dự án.

Nếu bạn đang tìm lời giải: “CAD 2D có gì đặc biệt?”, “Chuyển đổi CAD sang BIM cần những bước nào?”, hay “Tại sao các dịch vụ này lại quan trọng đến vậy?”, thì hãy khám phá ngay dưới đây.

🎯 1. Dịch Vụ CAD 2D Là Gì?

CAD 2D(Computer-Aided Design 2D) là dịch vụ chuyển ý tưởng, phác thảo, hoặc bản vẽ giấy thành bản vẽ kỹ thuật hai chiều trên phần mềm chuyên dụng như AutoCAD.

Các bản vẽ CAD 2D bao gồm:

Mặt bằng, mặt cắt, mặt đứng
Bản vẽ kết cấu
Bản vẽ hệ thống MEP
Bản vẽ hoàn công
Bản vẽ chi tiết thi công

👉 Điểm mạnh lớn nhất của CAD 2D là tính trực quan, dễ đọc, dễ chia sẻ và phù hợp với hầu hết yêu cầu kỹ thuật cơ bản trong xây dựng – đặc biệt là các dự án cải tạo, nâng cấp hiện trạng.

🎯 2. Quy Trình Chuyển Đổi CAD Sang BIM Diễn Ra Như Thế Nào?

Quy trình chuyển đổi Cad sang BIM diễn ra như thế nào

Chuyển đổi CAD sang BIM không chỉ là việc “vẽ lại 3D”. Đây là quy trình tái cấu trúc dữ liệu, giúp mô hình công trình trở thành một “hệ sinh thái thông tin” phục vụ thiết kế – thi công – vận hành.

Quy trình tại CMC Architects Việt Nam gồm 6 bước chuẩn quốc tế:

Bước 1: Thu thập dữ liệu đầu vào

Bản vẽ CAD 2D
Tài liệu thiết kế
Hồ sơ hiện trạng hoặc bản vẽ hoàn công
Ảnh – video khảo sát

➡ Mục tiêu: Hiểu CLEAR tất cả hệ thống của công trình trước khi mô hình hóa.

Bước 2: Phân tích và tiêu chuẩn hóa bản vẽ CAD

Kiểm tra sai khác, thiếu sót
Chuẩn hóa layer, ký hiệu, kích thước
Xác định cấu trúc mô hình BIM phù hợp

➡ Đây là bước quan trọng để đảm bảo mô hình BIM sau này chính xác.

Bước 3: Mô hình hóa 3D bằng phần mềm BIM (Revit)

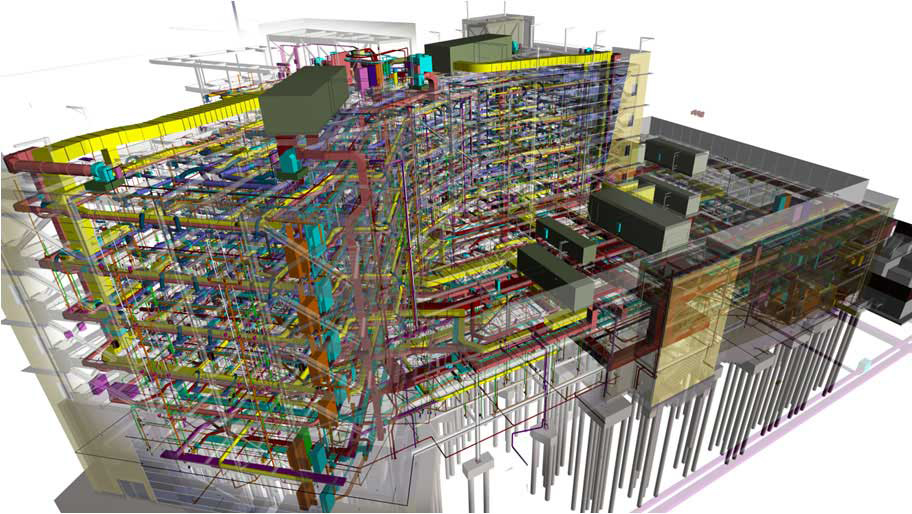

Mô hình hoá 3D bằng phần mềm BIM

Từ bản vẽ 2D, kỹ sư BIM sẽ tạo:

Mô hình kiến trúc 3D
Mô hình kết cấu
Mô hình MEP chi tiết

➡ Công trình bắt đầu “hiện hình” với đầy đủ thông tin.

Bước 4: Gắn thông tin và dữ liệu vào mô hình BIM

Thông số vật liệu
Thông tin thiết bị
Kích thước – vị trí chính xác
Metadata phục vụ vận hành

➡ Đây chính là giá trị tạo nên chữ I – Information trong BIM.

Bước 5: Kiểm tra xung đột (Clash Detection)

BIM giúp phát hiện:

Va chạm giữa ống MEP và dầm
Sai lệch giữa kiến trúc – kết cấu
Các lỗi có thể gây tốn kém nếu phát hiện muộn

➡ Giảm mạnh chi phí phát sinh trước khi thi công.

Bước 6: Xuất báo cáo, hồ sơ BIM & bàn giao mô hình

Doanh nghiệp nhận được:

Mô hình BIM chuẩn LOD yêu cầu
Bộ bản vẽ 2D từ mô hình BIM
Báo cáo xung đột
Tài liệu phục vụ vận hành (FM – Facility Management)

🎯 3. Tại Sao Dịch Vụ CAD 2D & Chuyển Đổi CAD Sang BIM Lại Quan Trọng?

Tại sao dịch vụ Cad 2d và chuyển đổi Cad sang BIM lại quan trọng

✔ Quan trọng với dự án cải tạo

Nắm chắc hiện trạng
Tránh sai sót khi phá dỡ – nâng cấp
Dễ dàng xác định hệ thống ngầm, hệ thống MEP

👉 Một thay đổi nhỏ trong cải tạo có thể kéo theo chi phí lớn. BIM giúp giảm rủi ro đó.

✔ Quan trọng với quản lý cơ sở vật chất (FM)

BIM giúp đơn vị quản lý:

Theo dõi thiết bị
Lập kế hoạch bảo trì
Kiểm soát năng lượng
Giảm chi phí vận hành dài hạn

👉 BIM biến toàn bộ công trình thành “bản đồ dữ liệu sống”.

✔ Quan trọng với chuyển đổi số ngành xây dựng

CAD 2D là bước nền, BIM là bản nâng cấp.
Tổ chức muốn chuyển đổi số thật sự bắt buộc phải có dữ liệu chuẩn hóa – mà CAD và BIM là trung tâm của yêu cầu này.
